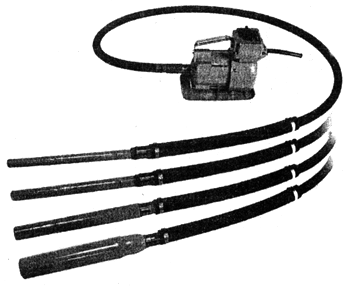

Вибраторы ИВ-117А, ИВ-75, ИВ-116А, ИВ-113 Ярославский завод Красный мак (Россия) |
|
Эти электромеханические глубинные ручные установки предназначены для уплотнения бетонных смесей, укладываемых в небольшие массивы, монолитные, средне- и малоармированные конструкции с шагом между стержнями арматуры не менее 1,5 диаметра вибронаконечника и снабжены гибкими валами. Применяются также для изготовления бетонных и железобетонных изделий для сборного строительства.
Вибронаконечники имеют планетарный вибрационный механизм. Для привода вибронаконечника используется трехфазный асинхронный электродвигатель с короткозамкнутым ротором. Для передачи вращения от электродвигателя к вибронаконечнику служит вал силовой гибкий с броней. Вибраторы могут быть рассчитаны на частоту тока 60 Гц.
Таблица 9
Технические характеристики вибраторов
|
Показатель
|
Тип вибратора
|
|
|
ИВ-117А
|
ИВ-75
|
ИВ-116А
|
ИВ-113
|
|
Масса в снаряженном состоянии, кг, не более
|
30,5
|
21,8
|
35
|
28,6
|
|
Электродвигатель
|
|
Номинальная мощность, кВт
|
0,75
|
0,75
|
1,0
|
0,75
|
|
Напряжение, В
|
42
|
42
|
42
|
42
|
|
Частота тока, Гц
|
50
|
50
|
50
|
50
|
|
Частота вращения ротора номинальная, об./мин
|
2850
|
2850
|
2800
|
2850
|
|
Масса, кг
|
15
|
15
|
15
|
15
|
|
Вибронаконечник
|
|
Наружный диаметр корпуса, мм
|
51
|
28
|
76
|
38
|
|
Длина, мм
|
410
|
410
|
430
|
410
|
|
Частота колебаний синхронная, Гц
|
285
|
330
|
210
|
330
|
|
Вынуждающая сила при синхронной частоте колебаний, кН
|
3,85
|
0,784
|
6,0
|
2,0
|
|
Масса, кг
|
4,5
|
1,3
|
9,0
|
2,65
|
|
Вал
|
|
Длина, мм
|
2995
|
2995
|
2995
|
2995
|
|
Допускаемый радиус изгиба, мм, не менее
|
300
|
200
|
300
|
300
|
|
Масса, кг
|
11
|
5,5
|
11
|
11
|
|
|
|
|
|
|
|
|
