Гипсовые панели, металлические профили для устройства каркаса, сухие строительные смеси

Гипсовые панели

Это прямоугольные плоские строительные элементы, которые состоят из гипсового сердечника, оклеенного с двух сторон специальным картоном для большей прочности и более гладкой поверхности. Гипсу и специально разработанному картону с добавками придаются качества, отвечающие предназначению гипсовой панели. Гипсовые панели - это строительные элементы, соответствующие всем предписаниям стандартов:

Российская Федерация - ГОСТ 6266

Германия - DIN 18180

Великобритания - BSI 230

Франция - NFP 72302

США - ASTM C 36

Международный стандарт - ISO 6308

ЕЭС - CEN520

Греция - ЕЛОТ784

Гипсовые панели- исключительно огнестойкие строительные элементы. Они легко крепятся с помощью шурупов, гипсового клея и являются основой комплектов для отделки сухим способом.

Гипсокартонные листы(ГКЛ) - это строительно-отделочный материал для возведения межкомнатных перегородок, облицовки стен, устройства полов, подвесных потолков, изготовления декоративных и звукопоглощающих изделий, а также огнезащитных покрытий в зданиях и помещениях с сухим и нормальным влажностным режимом по СНиП II-3-79. Гипсокартонные листы выпускаются в соответствии с ГОСТ 6266 и относятся к группе трудносгораемых материалов.

При использовании гипсокартонных листов из отделочных работ исключаются неудобные мокрые процессы, значительно возрастает производительность труда, представляется возможность реализации не ограниченных по замыслу многовариантных архитектурных решений, включая исполнение криволинейных поверхностей, достигается общая экономия затрат на строительство за счет облегчения конструкции здания, обеспечивается не только экологическая чистота, но и благоприятный для человека микроклимат в помещении.

Производство гипсокартонных листов осуществляется по конвейерному способу. На предприятиях Кнауф (Германия) в России, например, в СП ООО Кубанский гипс Кнауф, расположенном в пос.Псебай Краснодарского края, в его основу положены технологический процесс и оборудование, приобретенные у фирмы Текнип (Франция), которые в 1994 г. были усовершенствованы с участием известного в Европе лидера по производству гипсокартонных панелей фирмы Кнауф, что позволяет в настоящее время выпускать продукцию, по своим характеристикам соответствующую строгим мировым стандартам (DIN 18180).

Листы гипсокартонныепредставляют собой гипсовый сердечник, все плоскости которого, кроме торцевых кромок, облицованы картоном.

Для формирования сердечника применяется гипс Г-4 по ГОСТ 125, который обладает в качестве стройматериала требуемыми физическими и техническими свойствами. Для достижения необходимых показателей гипсового сердечника, характеризующих его прочность, плотность и т.д., в него добавляются специальные компоненты, повышающие его эксплуатационные свойства.

Другим важнейшим компонентом ГКЛ является картон облицовочный по ТУ 544-018-04766356, сцепление которого с сердечником обеспечивается за счет применения клеящих добавок. Картон выполняет роль как армирующего каркаса, так и прекрасной основы для нанесения любого материала для окончательной отделки поверхности ГКЛ (штукатурка, обои, краска, керамическая плитка и др.). По своим физическим и гигиеническим свойствам картон идеально подходит для жилого помещения.

Длина листа варьируется от 2000 до 4000 мм. Стандартный размер ГКЛ: 2500х1200х12,5 мм. По согласованию изготовителя с потребителем возможно изготовление листов других размеров (рис.1).

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image576.png

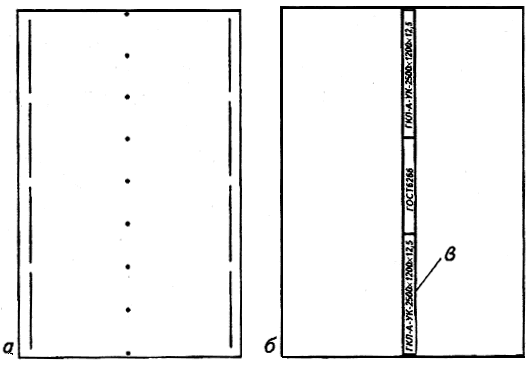

Рис.1. Лицевая и тыльная стороны ГКЛ:

а- лицевая; б- тыльная; в- условные обозначения ГКЛ

Условное обозначение гипсокартонных листов нанесено на тыльную сторону ГКЛ и состоит из:

аббревиатуры (общепризнанного сокращения) наименования листов - ГКЛ;

обозначения группы листов по показателям качества - А, Б;

обозначения типа кромки листов - УК, ПК;

цифр, обозначающих номинальную длину, ширину и толщину листа в миллиметрах;

обозначения стандарта, по которому изготовлен гипсокартон.

Пример условного обозначения гипсокартонных листов группы А с утоненными кромками длиной 2500 мм, шириной 1200 мм и толщиной 12,5 мм:

ГКЛ-А-УК-2500х1200х12,5 ГОСТ 6266.

Высокие показатели гипсокартонных листов, в частности их прочность, обеспечиваются благодаря передовой технологии производства, правильному применению армирующих компонентов и качественной приклейкой картона, сцепление которого с сердечником прочнее, чем сцепление слоев картона, что подтверждается показателями прочности при изгибе нашего материала, приведенными в табл.2.

Таблица 2

Прочностные характеристики гипсокартона

Толщина листов, мм

Предел прочности при изгибе

МПа

тс/смОписание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image001.png

8

13,5

135

10

10,5

105

12,5

8,5

85

14

6,8

68

16

5,5

55

18

4,5

45

20

3,8

38

24

3,5

35

В зависимости от назначения гипсокартонные листы выпускаются отечественными заводами с кромками двух типов - УК и ПК (рис.2).

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image577.png

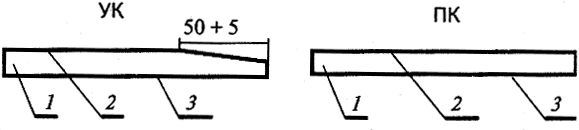

Рис.2. Кромка листа:

1 - боковая кромка листа; 2 - лицевая сторона; 3 - тыльная сторона

Основу производства составляет тип с утоненными с лицевой стороны продольными кромками УК. Утонение предназначено для выполнения путем шпатлевания стыков гипсокартонных листов прочного, незаметного шва (рис.3).

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image578.png

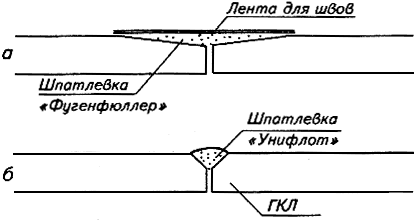

Рис.3. Устройство швов:

а- продольного с кромками УК; б- поперечного с кромками ПК

Тип ПК - с прямыми кромками - в строительстве используется реже и служит в основном для внутренних слоев облицовки или формирования пакетов для заполнения внутренних полостей перегородок. Торцевые кромки в обоих случаях имеют прямоугольную форму и при устройстве шва с них необходимо снимать фаску (на 2/3 толщины листа под углом 22,5°).

В соответствии с ГОСТ 6266 наша промышленность выпускает следующие типы гипсовых панелей (табл.3).

Таблица 3

Типы гипсовых панелей

Тип панели

Цвет бумаги

Цвет штемпеля на тыльной стороне

на лицевой стороне

на тыльной стороне

Стандартный ГКЛ

Светло-серый

Светло-серый

Синий

Огнеупорный ГКЛО

Серый

Темно-серый

Красный

Водостойкий ГКЛВ

Зеленый

Зелено-серый

Синий

Огнеупорный и водостойкий ГКЛВО

Зеленый

Зеленый

Красный

Обратная сторона гипсовой панели размечена по середине и по длине штемпелем шириной 5 см, для того чтобы облегчить мастеру правильную установку опор и стоек. На лицевой части отмечены точки крепления, расположенные на расстоянии 25 см друг от друга.

Применение гипсовых панелей

ГКЛ - стандартный тип

Гипсовые панели этого типа используются для строительства подвесных потолков, межкомнатных перегородок и внутренней отделки стен, а также для любого другого вида внутренней отделки. Они пригодны для любой декоративной отделки.

ГКЛО - огнеупорный тип

Применяется для сооружений с высокой степенью огнестойкости. Их внутренняя часть содержит минеральные волокна и добавки, которые придают гипсовым панелям исключительную способность сопротивления огню.

ГКЛВ - водостойкий тип

Гипсовые панели, предназначенные для помещений с высокой влажностью. В их бумажной оболочке содержатся вещества, уничтожающие грибки, а их сердечник разработан с использованием добавок, значительно уменьшающих поглощение ими влаги.

ГКЛВО - огнеупорный и водостойкий

Гипсовые панели с уникальным сопротивлением огню и воде используются для сооружений, отвечающих особым требованиям. Размеры и масса различных типов гипсокартонных листов даны в табл.4.

Таблица 4

Размеры и масса гипсокартонных листов

Наименование

Толщина S, мм

Ширина, мм

Длина, мм

Масса 1 мОписание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image001.png, кг

ГКЛ

8

1200

От 200 до 4000 через 50 мм

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image579.png8,0

9,5

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image579.png9,5

12,5

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image579.png12,5

14,0

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image579.png14,0

16,0

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image579.png16,0

18,0

600

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image579.png1,0S

ГКЛВ

9,5

1200

От 7,6 до 10,07

12,5

От 10,0 до 13,3

14,0

От 11,2 до 13,3

16,0

От 12,8 до 17,0

ГКЛО

12,5

1200

От 10,0 до 13,3

14,0

От 11,2 до 14,9

16,0

От 12,8 до 17,0

18,0

600

От 0,8 до 1,06S

ГКЛВО

12,5

1200

От 10,0 до 13,3

14,0

От 11,2 до 14,9

16,0

От 12,8 до 17,0

Примечание. По согласованию изготовителя с потребителем могут быть изготовлены листы других номинальных размеров.

В мировой практике используются следующие виды кромок гипсокартонных листов (табл.5).

Таблица 5

Типы кромок гипсокартонных листов

Эскиз кромки

Тип

Обозначение

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image580.png

Прямая кромка

ПК

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image581.png

Утоненная с лицевой стороны кромка

УК

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image582.png

Полукруглая с лицевой стороны кромка

ПЛК

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image583.png

Полукруглая и утоненная с лицевой стороны кромка

ПЛУК

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image584.png

Закругленная кромка

ЗК

По длине кромки гипсовые панели оклеены бумагой, что определяет способ и качество шпаклевки швов. Гипсовые панели укладываются на заводе в пачки по 40, 50, 60 листов, исходя из их толщины, на деревянных паллетах или полосах из гипсовых панелей.
