Крепежные изделия

Следующая группа вспомогательных материалов - это шурупы и дюбели, без которых нельзя осуществить монтаж ни одной конструкции. Эти материалы имеют довольно большую номенклатуру и широкую область применения. Самонарезные шурупы предназначены для соединения металлических элементов конструкций между собой, крепления ГКЛ и ГВЛ к деревянному брусу или металлическому профилю, крепления разных элементов к металлическим конструкциям толщиной до 2,25 мм. Большое разнообразие дюбелей позволяет осуществлять крепление как конструкций перегородок, потолков и облицовок к несущим элементам зданий, так и навесного оборудования на конструкции из ГКЛ и ГВЛ.

Основные виды самонарезных шурупов и дюбелей представлены в таблицах 2.11, 2.12, 2.13. Все шурупы имеют антикоррозийное покрытие и центровку шлица и острия. Необходимо отметить отличие шурупов типа TN и TB. Шурупы TN - самонарезные прокалывающие, а ТВ - самонарезные высверливающие.

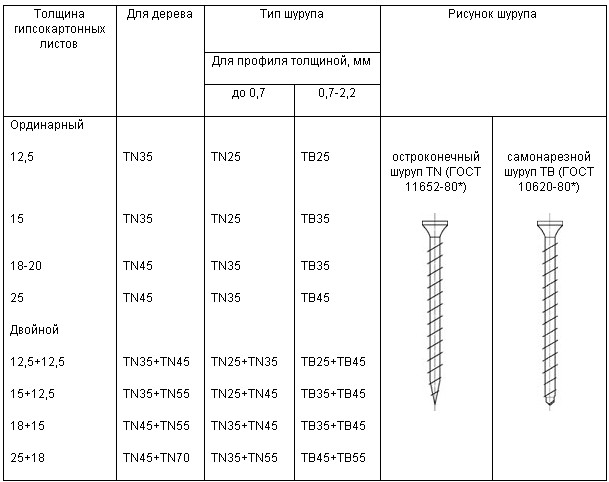

Таблица 2.11. Самонарезные шурупы для крепления ГКЛ

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image558.png

Таблица 2.12. Самонарезные шурупы для крепления каркаса к несущим конструкциям и его элементов между собой

Для соединения

металлических деталей между собой

Тип шурупа

Рисунок шурупа

Для профиля толщиной, мм

до 0,7

0,7-2,2

LN 3,5х9

LB 3,5х9,5

Тип LN

Тип LB

LN 3,5х11

LN 3,5х16

LB 3,5х16

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image559.png

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image560.png

Для крепления ГВЛ к деревянному и металлическому каркасу, монтажа сборных оснований пола применяются специальные шурупы. Эти самонарезные шурупы имеют более острую и зенкующую головку. Благодаря такой форме они легко входят в твердые гипсоволокнистые листы на установленную глубину 1 мм. Шурупы для ГВЛ имеют диаметр 3,9 мм и длину 19, 22, 30 и 45 мм.

В табл.2.13 показаны основные виды дюбелей, которые в зависимости от диаметра и длины могут нести различную нагрузку. Все дюбели, как и шурупы, имеют антикоррозийное покрытие или выполнены из некорродирующего материала.

Таблица 2.13. Дюбели для крепления навесного оборудования к пустотелым и профилей к несущим конструкциям

Назначение дюбеля

Изображение дюбеля

Для крепления ПН и ПС профилей к несущим конструкциям (предел огнестойкости F 45)

Дюбель анкерный пластмассовый Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image561.png6 мм с шурупом

Длина: 35, 40, 50, 70 мм

Дюбель анкерный пластмассовый Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image561.png8 мм с шурупом

Длина 80 мм

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image562.png

Для крепления профилей и подвесов к несущим конструкциям (предел огнестойкости свыше F 45)

Дюбель анкерный металлический Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image561.png6 мм с гвоздем

Длина 39 мм

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image563.png

Для крепления легкого оборудования (картины, зеркала и др.) к ГКЛ и ГВЛ без предварительного сверления

Дюбель MJP - S 12-39 Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image561.png12 мм с шурупом

Длина 39 мм

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image564.png

Для крепления профилей и навесного оборудования к несущим и пустотелым конструкциям

Дюбель универсальный MU 6/35, 45 Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image561.png6 мм под шурупы Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image561.png3-4 мм

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image565.png

Для крепления навесного оборудования к пустотелым конструкциям

Дюбель MНD-S5/16 Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image561.png11 мм с винтом для пустотелых конструкций толщиной 3-16 мм

Длина 49 мм

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image566.png

Дюбель MНD-S5/32 Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image561.png11 мм с винтом для пустотелых конструкций толщиной 16-32 мм

Длина 64 мм

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image567.png

Дюбель MНD-S5/45 Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image561.png11 мм с винтом для пустотелых конструкций толщиной 32-45 мм

Длина 77 мм

Дюбель MНD-S6/16 Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image561.png13 мм с винтом для пустотелых конструкций толщиной 3-16 мм

Длина 51 мм

Дюбель MНD-S6/32 Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image561.png13 мм с винтом для пустотелых конструкций толщиной 16-32 мм

Длина 64 мм

Дюбель MНD-S6/45 Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image561.png13 мм с винтом для пустотелых конструкций толщиной 32-45 мм

Длина 79 мм
