Указания по применению ветрозащитных плит Gyproc GTS 9

Настоящие указания содержат инструкцию по монтажу ветрозащитных гипсокартонных листов Gyproc GTS 9 на деревянном или металлическом каркасе, а также затрагивают ключевые вопросы, касающиеся проектирования конструкций.

Ветрозащитная функция наружной стены

Конструкция наружной стены должна выполнять ветрозащитную функцию, чтобы возникающие внутри стены под давлением ветра потоки воздуха не ослабляли ее теплоизоляционную способность. Прохождение сквозь ветрозащитную стену лишь незначительных потоков воздуха играет важную роль для существенного снижения тепловых потерь.

Одновременно с предполагаемой достаточной воздухонепроницаемостью стена должна пропускать водяной пар. Основной отличительной характеристикой конструкции, характеризующей ее свойства по отношению к влаге, является ее паропроницаемость.

Ветрозащитный лист Gyproc полностью соответствует этим двум функциональным требованиям. Одновременно он является и очень ветроустойчивым, и паропроницаемым.

Пожарно-технические характеристики

Гипсокартонные листы Gyproc GTS 9 имеют следующие типовые характеристики:

- класс воспламеняемости - 1;

- класс распространения пожара - 1;

- огнестойкость - 10 мин;

- применяются в качестве детали наружной несущей стены класса REI 30.

Несущая конструкция наружной стены на деревянном каркасе, когда в качестве противопожарной защиты выступают гипсокартонные листы Gyproc GTS 9, в качестве изоляционного материала - каменная вата, а внутренним покрытием служат предназначенные для внутренней обшивки стен листы Gyproc толщиной 13 мм, соответствует классу REI 30 официальных требований к пожарной безопасности.

Звукоизоляция

Плотная обшивка в максимальном объеме гибкими ветрозащитными листами Gyproc GTS 9 улучшает звукоизоляцию наружных стен, в частности, значительно заглушает шум транспорта.

Технические характеристики ветрозащитных гипсокартонных листов Gyproc GTS 9

- Размеры листов 9x1200x2700 и 3000 мм.

- Поверхностная плотность прибл. 7,2 кг/мОписание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image001.png.

- Теплопроводность 0,23 (Вт/м·K).

- Коэффициент паропроницаемости кг/(мОписание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image001.png·с·Па) 1-4·10Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image509.png.

- Коэффициент воздухопроницаемости (мОписание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image082.pngОписание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image001.png·с·Па) 2·10Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image510.png.

Требования к материалу каркаса для крепления гипсокартонных листов

Каркас, к которому производится крепление листов, должен быть изготовлен из материала с антикоррозийным покрытием: из стали с горячей оцинковкой или с другой соответствующей защитой.

Крепежные изделия

Для крепления ветрозащитных гипсокартонных листов Gyproc можно использовать следующие крепежные изделия:

Таблица 9

Винты Gyproc

Тип

Деревянный каркас

Металлический каркас

QU41

х

QU 29

(толщина стенки элемента каркаса 1,0 мм)

х

QUB29

(толщина стенки элемента каркаса 1,0-2,5 мм)

х

Антикоррозийная обработка - цинково-железное покрытие.

Усиление жесткости зданий

В случае, если гипсокартонные листы используются для усиления жесткости каркаса здания, указания по расчету и специальные типовые крепежные изделия см. в проспекте Gyproc 13-04 Одобренные типовые конструкции Gyproc - Усиление жесткости зданий.

Монтаж и крепление листов

Листы монтируются вплотную к каркасу. За счет этого обеспечивается ветрозащитная облицовка. Крепежные изделия устанавливаются на такую глубину, чтобы за счет давления на картонную поверхность плотно прижимать листы к каркасу, не пробивая при этом картон насквозь.

Хранение

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image511.png

Хранение листов должно осуществляться на деревянном настиле и под защитным покрытием. Пространство под листами должно проветриваться. Не допускайте длительного хранения листов в условиях строительной площадки на открытом воздухе, так как это может привести к намоканию листов и, как следствие, к разрушению их структуры.

ВНИМАНИЕ! Устанавливайте листы таким образом, чтобы сторона, на которой нанесены наименование производителя, дата и время изготовления, была обращена в сторону каркаса.

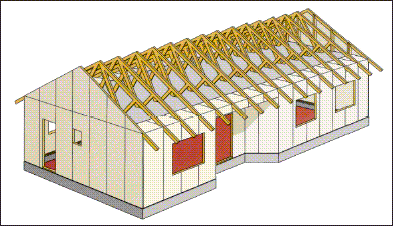

1. Вертикальный каркас с интервалом между стойками Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image512.png600 мм: устанавливайте листы на каркасе таким образом, чтобы боковые торцы листов плотно примыкали друг к другу и стойкам каркаса. Плотно пригоните друг к другу верхние горизонтальные торцы с помощью Н-образных нащельников, подложите под швы между листами деревянные рейки или полосы жести.

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image513.png

2. Наружный горизонтальный каркас с интервалом между элементами Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image512.png600 мм: Устанавливайте листы горизонтально в направлении элементов каркаса. Уплотните вертикальные швы Н-образными нащельниками, подложите под швы между листами деревянные рейки или полосы жести.

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image514.png

3. Нащельники Gyproc Н-образной формы (на верхнем рисунке) используются для уплотнения не имеющих опоры сзади швов между листами. Гибкие соединительные планки Gyproc предназначены для уплотнения листов в других конструкциях (на нижнем рисунке). Оба вида планок изготовлены из ПВХ методом горячего выдавливания.

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image515.png
