1. Крепление направляющих (ПН)

Направляющие крепятся к сплошному бетонному основанию с помощью монтажного пистолета или дюбелей, а к напряженно армированному бетону или к пустотелой плите только с помощью дюбелей.

Расстояние между точками крепления - 400-600 мм.

Направляющие соединяются между собой встык.

2. Крепление направляющей к стене

Крепежные полки разрезаются, профиль загибается по стене и крепится с помощью дюбеля.

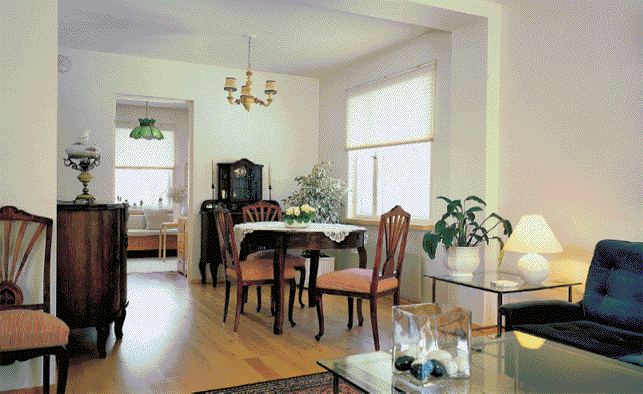

Применение материалов Gyproc в жилых помещениях

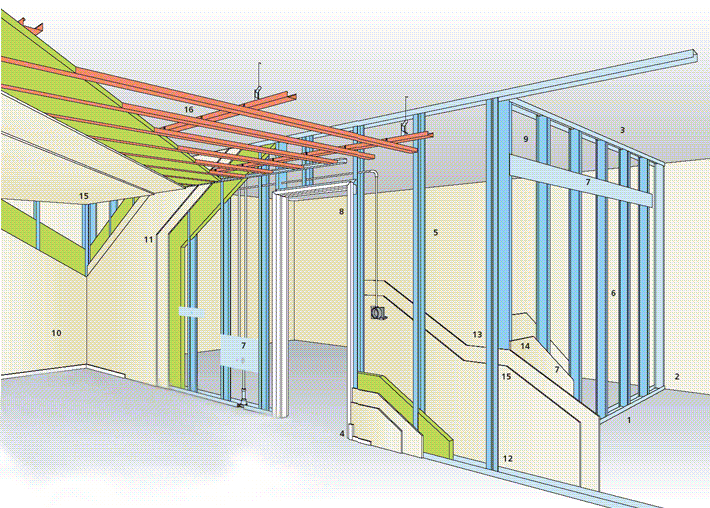

Рис. 5. Конструкции Gyproc

Основные преимущества системы Gyproc:

- Легкая и многофункциональная конструкция с точно определенными размерами.

- Легко монтировать и обшивать листами. Элементы каркаса можно поставлять уже необходимых размеров.

- Экономичный метод строительства. Стальные элементы каркаса и гипсовые листы Gyproc являются дешевыми материалами.

- Монтаж труб и коммуникаций легко выполнить внутри коробов. В элементах каркаса имеются готовые монтажные отверстия.

- Конструкция, имеющая пожарную классификацию.

- Конструкция, безопасная для аллергиков.

- Сухой метод строительства, на который не влияют колебания влажности.

- Хорошие решения звукоизоляции.

- Гибкие соединения в конструкциях.

- Испытанный метод строительства, имеющий типовые согласования.

- В результате гладкая и бесшовная конструкция выглядит как каменная стена.

3. Установка стоек

Длина стоек должна быть на 10-20 мм меньше высоты потолка. Стойки размещают с интервалом 600 мм, свободно перемещая их между крепежными полками направляющих. Стойки могут крепиться к направляющим, а могут вставляться по крайним и центральной линиям листов и скрепиться только гипсокартонным листом Gyproc.

4. Крепление стойки для установки коробки легкой двери

Обычная внутренняя дверь. Внутрь стойки по высоте стены устанавливается деревянный брус, к которому будет крепиться дверная коробка.

Для надежной фиксации ПН загибается вверх на высоту ~150 мм от пола.

5. Наращивание стойки

Концы стоечных профилей вставляются друг в друга в зависимости от ширины профиля, как показано на рисунке (а - размер спинки профиля).

6. Направление обшивки листами и расположение швов между ними

Листы крепятся в направлении, совпадающем с направлением открытой стороны стойки. Швы между листами по разным сторонам перегородки располагаются на стойках в шахматном порядке.

7. Элементы крепления

Монтажные пластины и планки для крепления раковин, шкафов, вешалок и т.д.

Изготавливаются из металлического листа толщиной не менее 1,0 мм.

8. Обшивка дверных проемов

Всегда выполняется цельными листами. Листы соединяются над проемом. Проем вырезается. Короткие стороны проема прорезаются пилой, а длинные - ножом.

Внимание! Швы гипсокартонных плит не должны располагаться на стойках, ограничивающих проем.

9. Соединение, допускающее прогиб

Принципиальное решение - прогиб не более 30 мм. Листы и стойки подрезают с зазором по величине прогиба. При этом крепление листа к верхней направляющей запрещено. Высота полки направляющей равна 60 мм.

10. Расстояние между шурупами

Расстояние между шурупами по краю листа - не более 200 мм, по середине листа - не более 300 мм.

11. Расстояния от шурупов до краев листа

Расстояние до края листа, покрытого картоном, не менее 10 мм, а до обрезанного края листа - не менее 15 мм. Шляпка шурупа не должна прорывать картон. Для этого она утапливается на 0,5-1,0 мм.

12. Т-образное соединение

Требуемый уровень звукоизоляции соединения стен 48 дБ. Звук проходит по листу гипсокартона.

13. Т-образное соединение

Требуемый уровень звукоизоляции соединения стен 48 дБ. Для данного соединения важно, чтобы листы обшивки стен, переходящие из одного помещения в другое, были разрезаны в месте стыка. Применяется угловая стойка.

14. Внешний угол

Требуемый уровень звукоизоляции внешнего угла 48 дБ. Звук проходит по листу гипсокартона.

15. Внешний угол

Требуемый уровень звукоизоляции внешнего угла 48 дБ. Для данного соединения важно, чтобы разные половины стен не были прямо связаны через каркас. Применяется угловая стойка.

16. Конструкция каркаса двухуровнего потолка

Интервал между первичными несущими элементами при монтаже листов в один слой - 1200 мм, при монтаже в два слоя - 1000 мм.

Интервал между вторичными несущими элементами 400-600 мм. Запрещено использование пластмассовых дюбелей для крепления подвесных несущих элементов.

Конструкция одноуровнего потолка

17. Типы шурупов

Тип выбирается в зависимости от типа используемых листов, толщины материала элемента каркаса и количества слоев листов.

Таблица 4

Типы шурупов
