Типы перегородок и интерпретация таблицы 2

Типы перегородок, приведенные в таблице, образуют систему. Каждая перегородка обозначается в описаниях работ или на чертежах буквенно-цифровым кодом, который точно описывает конструкцию перегородки.

Обозначение перегородок включает:

XXX

X

/

X

XXX

XX

1

2

3

4

5

1. Тип и материал каркаса.

ОС - одинарный стальной (или деревянный ОД) каркас представляет собой конструкцию, которая имеет по одному верхнему и нижнему направляющему профилю и вертикальной стойке одного размера и которая покрыта листами с одной или с обеих сторон. В каркасное пространство стены может устанавливаться минеральная вата.

ДС - двойной стальной каркас представляет собой конструкцию, состоящую из двух одинарных каркасов, отстоящих друг от друга.

ДСР - двойной стальной разнесенный каркас также состоит из двух одинарных каркасов, отстоящих друг от друга на расстоянии, необходимом для прокладки коммуникаций и связанных друг с другом соединительными планками.

2. Цифровая марка стоечного профиля.

3. Ширина каркасного пространства.

4. Код облицовки (трехзначное число):

- крайние цифры означают число слоев обшивки с каждой стороны;

- средняя цифра означает число листов в полости стены.

5. Изоляционная плита и ее толщина.

Описание: F:\Zebroid6 - копия - копия - копия\temp\word_3.files\image431.png

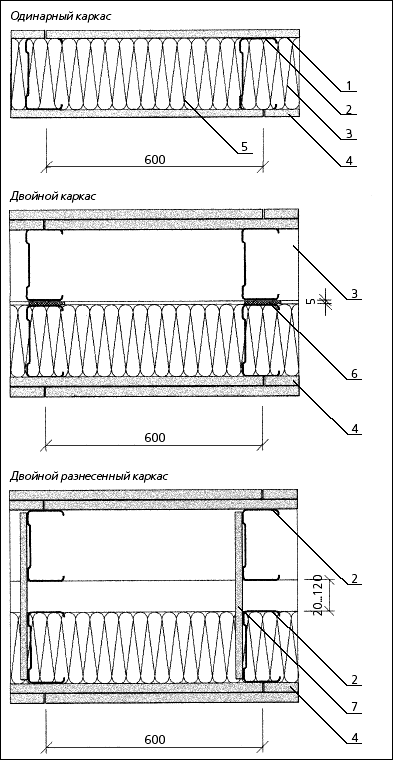

Рис. 2. Типы каркасов:

1 - профиль направляющий; 2 - профиль стоечный; 3 - каркасное пространство; 4 - гипсокартонные листы; 5 - минеральная вата; 6 - уплотнительная лента; 7 - соединительная планка

Примеры:

ОС 75/75 101 М0- одинарный стальной каркас, стойка 75 мм, каркасное пространство 75 мм, по одному листу с обеих сторон каркаса, без минеральной ваты.

ДС 75/145 202 М70- двойной стальной каркас, стойка 75 мм, с двумя нижними и верхними направляющими, каркасное пространство 145 мм, параллельные верхние и нижние направляющие на расстоянии 5 мм друг от друга, минеральная вата 70 мм.

ДРС 70/160...260 М70- двойной стальной разнесенный каркас, стойка 70 мм соединены пластинами из гипсокартона с шагом 600 мм, верхние и нижние направляющие разнесены на 20...120 мм, минеральная вата - 70 мм.
