Выпускаются по серии 5.904 – 30.
Циклоны с обратным конусом применяются для средней очистки воздуха от сухой не слипающейся, не волокнистой пыли. Циклоны рекомендуется применять для очистки воздуха от абразивной пыли. Допускается применение этих циклонов для очистки воздуха от слипающейся пыли типа сажи и талька. Нижняя часть циклона ЦОК, в отличие от циклонов других типов, выполнена в виде расширяющегося к низу конуса . В нижней части циклона расположен внутренний конус, угол раскрытия которого зависит от характера пыли: для сухой пыли - 45 0 , а для сажи и талька - 600
Циклоны ЦОК рекомендуется устанавливать перед вентилятором на всасывающей стороне.
Условия эксплуатации:
Циклоны применяются на предприятиях в различных отраслях промышленности.
Применение циклонов недопустимо в условиях взрывоопасных сред; не рекомендуется их применять также для улавливания сильно-слипающейся пыли, особенно при малых диаметрах циклонов.
Технические характеристики
|
№ циклона
|
Внутрен-
ний
диаметр
циклона,
мм
|
Производительность
циклона, м(3 )/ час,
при скорости воздуха, м / с,
во входном патрубке.
|
Масса,
кг
|
|
|
|
14
|
15
|
16
|
с бункером
|
с выдвижным
ящиком
|
|
ЦОК 1
|
100
|
130
|
140
|
150
|
17,46
|
20,57
|
|
ЦОК 2
|
150
|
290
|
302
|
314
|
30,55
|
35,39
|
|
ЦОК 3
|
200
|
525
|
563
|
600
|
45,7
|
54,2
|
|
ЦОК 4
|
250
|
880
|
900
|
920
|
64,8
|
73,0
|
|
ЦОК 5
|
300
|
1170
|
1250
|
1330
|
124,6
|
97,0
|
|
ЦОК 6
|
370
|
1790
|
1395
|
2000
|
169,4
|
136,0
|
|
ЦОК 7
|
455
|
2620
|
2810
|
3000
|
231,0
|
192,0
|
|
ЦОК 8
|
525
|
3500
|
3750
|
4000
|
438,7
|
244,8
|
|
ЦОК 9
|
585
|
4375
|
4687
|
5000
|
528,5
|
296,0
|
|
ЦОК 10
|
645
|
5250
|
5625
|
6000
|
588,7
|
352,0
|
|
ЦОК 11
|
695
|
6130
|
6565
|
7000
|
654,0
|
401,6
|

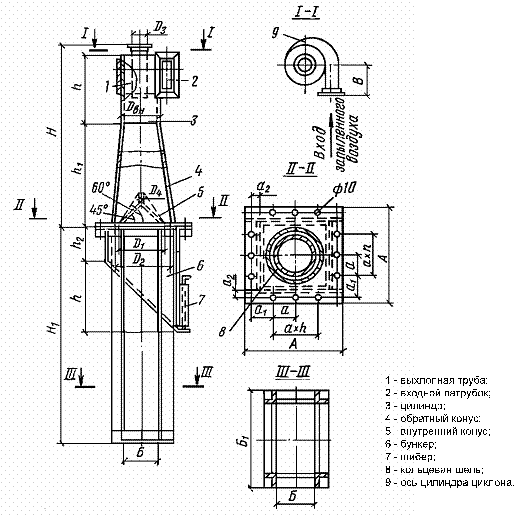

Габаритные и присоединительные размеры:
|
Размеры, мм
|
|
Dвн
|
D1
|
D2
|
D3
|
D4
|
А
|
Б
|
Б1
|
В
|
H
|
Н1
|
h
|
h1
|
h2
|
|
100
|
140
|
165
|
50
|
10
|
268
|
130
|
200
|
75
|
520
|
750
|
200
|
300
|
50
|
|
150
|
210
|
247
|
75
|
15
|
368
|
195
|
300
|
112
|
780
|
875
|
300
|
450
|
75
|
|
200
|
280
|
330
|
100
|
20
|
468
|
260
|
400
|
150
|
1040
|
1000
|
400
|
600
|
100
|
|
250
|
350
|
412
|
125
|
25
|
568
|
325
|
500
|
188
|
1300
|
1125
|
500
|
750
|
125
|
|
300
|
420
|
495
|
150
|
30
|
730
|
930
|
600
|
225
|
1560
|
1250
|
600
|
900
|
150
|
|
370
|
518
|
610
|
185
|
37
|
870
|
481
|
740
|
278
|
1924
|
1425
|
740
|
1110
|
185
|
|
455
|
637
|
750
|
228
|
45,5
|
1040
|
592
|
910
|
341
|
2366
|
1638
|
910
|
1365
|
228
|
|
525
|
735
|
866
|
263
|
52,5
|
1254
|
683
|
1050
|
394
|
2730
|
1813
|
1050
|
1575
|
263
|
|
585
|
819
|
965
|
293
|
58,5
|
1374
|
761
|
1170
|
439
|
3042
|
1963
|
1170
|
1755
|
293
|
|
645
|
903
|
1064
|
323
|
64,5
|
1494
|
839
|
1290
|
484
|
3354
|
2113
|
1290
|
1935
|
323
|
|
695
|
973
|
1146
|
348
|
69,5
|
1594
|
904
|
1390
|
521
|
3614
|
2238
|
1390
|
2085
|
348
|
|
