Циклоны для улавливания сухой неслипающейся пыли типа ЛИОТ |
|
Циклон ЛИОТ применяется для глубокой и средней очистки воздуха от сухой неслипающейся волокнистой пыли.
Очистка воздуха от пыли осуществляется под действием центробежных сил.
Циклоны могут изготавливаться как правого, так и левого исполнения.
У циклонов правого исполнения движение воздуха при взгляде на циклон сверху осуществляется по часовой стрелке, у циклонов левого исполнения – против часовой стрелки.
Циклоны могут устанавливаться как на всасывании, так и нагнетании. При установке на всасывании соединение циклона с вентилятором осуществляется через улитку.
Технические характеристики
|
№ циклона
|
Размеры в мм
|
Вес, кг
|
|
|
D
|
D1
|
D2
|
A
|
A1
|
Б
|
Н
|
h
|
h1
|
h2
|
d
|
d1
|
|
|
1
|
557
|
325
|
600
|
206
|
320
|
112
|
1745
|
840
|
140
|
185
|
140
|
174
|
63
|
|
2
|
795
|
465
|
865
|
282
|
440
|
161
|
2470
|
1210
|
195
|
228
|
195
|
230
|
120
|
|
3
|
974
|
570
|
1044
|
358
|
530
|
198
|
3010
|
1475
|
240
|
261
|
240
|
275
|
213
|
|
4
|
1119
|
655
|
1130
|
412
|
600
|
228
|
3455
|
1705
|
275
|
288
|
275
|
510
|
280
|

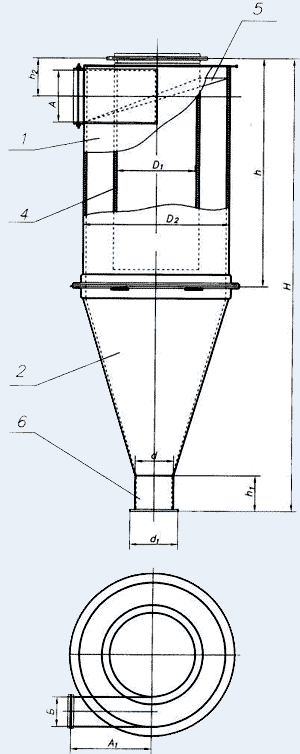

1-Корпус
2-Конус
3-Входной патрубок
4-Выхлопная труба
5-Спираль
6-Патрубок для выхода пыли
|
№ циклона
|
Производи-тельность, м(3)/ч
|
Скорость входа воздуха, м/сск
|
Сопротивление циклона, ктс/м(2), при установке
|
Коэффициент местного сопротивления при установке
|
№ листа серии ОВ-319
|
|
|
|
|
На нагнетании
|
На всасывании
|
На нагнетании
|
На всасывании
|
|
|
1
|
1200-1700
|
15-20
|
35-61
|
39-69
|
2,5
|
2,8
|
01-04
|
|
2
|
2500-3400
|
|
|
|
|
|
05-08
|
|
3
|
3900-5200
|
|
|
|
|
|
10-13
|
|
4
|
5000-6700
|
|
|
|
|
|
14-17
|
|
