Технические характеристики

Примечание

 1. Рекомендуемая производительность для «ЦП-1000» - 1000 куб.м/ч.

 2. Рекомендуемая производительность для «ЦП-2500» - 2500 куб.м/ч.

 2. Рекомендуемая производительность для «ЦП-4000» - 4000 куб.м/ч.

 3. Указан вес циклона без учета веса пылесборника.

Назначение

Одиночный прямоточный циклон - это механический пылеуловитель с сепарацией пыли по ходу движения газовоздушной смеси, который предназначен для очистки сухих воздушных потоков от различных видов неслипающейся среднедисперсной и крупнодисперсной пыли.

 Функционирование

Принцип работы прямоточного циклона основан на использовании центробежных сил, возникающих при закручивании газовоздушной смеси внутри корпуса циклона.

 Воздушный поток на входе (A) в циклон закручивается специальной осевой розеткой (1), в результате чего под действием центробежных сил крупные частицы пыли отбрасываются к стенкам корпуса циклона и направляются через боковой патрубок (3) в пылесборник (C). Жалюзийные решетки (2) цилиндрической формы, расположенные внутри корпуса циклона, осуществляют дополнительную очистку воздуха от пыли и обеспечивают высокую эффективность циклона. В результате на выходе циклона (B) появляется очищенный воздух.

Конструкция

Корпус циклона изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды. Рабочее положение корпуса циклона - горизонтальное, патрубка удаления пыли, позволяющего подсоединить к циклону накопительный пылесборник - вертикально вниз. При помощи ниппелей из комплекта поставки циклон соединяется с входным и выходным воздуховодами.

При помощи комплекта монтажных опор циклон может быть установлен на пол. За подробной информацией о напольной установке циклона обратитесь, пожалуйста, к паспорту изделия.

 Комплект поставки

«КЦ-1000», «КЦ-2500», «КЦ-4000»: соответствующий циклон и два ниппеля для монтажа в круглый канал.

«ЦПО-1000», «ЦПО-2500», «ЦПО-4000»: соответствующий циклон, два ниппеля для монтажа в круглый канал, гибкий воздуховод соответствующего диаметра с 2-мя хомутами, пылесборник объемом 40 л, опоры для напольной установки.

«ЦП-1000», «ЦП-2500», «ЦП-4000»: тоже, что предыдущие, но без опор для напольной установки.

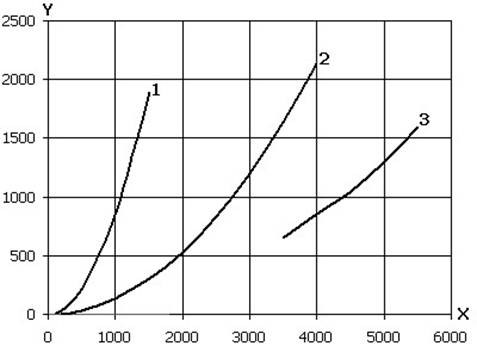

Аэродинамическая характеристика

Ось (Y) - полное давление, Па

 Ось (Х) - производительность, куб.м/ч

Примечание

 (1) - «ЦП-1000»; (2) - «ЦП-2500»; (3) - «ЦП-4000»

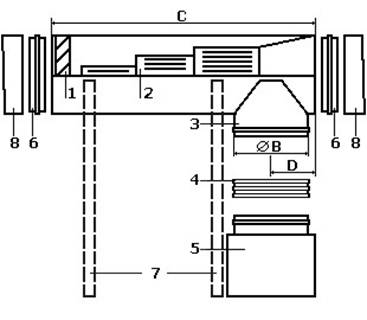

Габаритные размеры

Примечание

 1. Осевая розетка.

 2. Жалюзийная решетка.

 3. Выводной патрубок.

 4. Гибкий воздуховод.

 5. Пылесборник.

 6. Ниппеля.

 7. Монтажные опоры.

 8. Входной и выходной воздуховоды (как пример).
