Установки Серии СЦ для очистки воздуха от стружки, опилок, пыли и сбора отходов в бункере-накопителе

Установки Серии СЦ для очистки воздуха от стружки, опилок, пыли и сбора отходов в бункере-накопителе

Модификации и основные технические характеристики УВП-СЦ



Наименование установки

Габаритные размеры, мм длина*ширина* *высота, АхБхВ.

Объем бункера в м2

Производ. в м3/час.

Испол-

 нение

 основания

Кол-во граней

Параметры фильтров

Масса в кг.

Мощн.

 потр.

 кВт.

S F (мІ)

кол-

 во

Ш, мм

L(мм)

УВП-СЦ-4-32-22-К

5310х3330х12280

22

32000

колонн

4

282

121

229

3240

5900

4

УВП-СЦ-4-32-10-К

5310х3330х10450

10

32000

колонн

4

282

121

229

3240

5150

4

УВП-СЦ-4-17-22-К

5310х3330х10450

22

17000

колонн

4

121

121

229

1410

5150

4

УВП-СЦ-4-17-10-К

5310х3330х8620

10

17000

колонн

4

121

121

229

1410

4400

4

УВП-СЦ-14-35-24

Ш3531х14160

24

35000

многогр

14

312

124

229

3510

7600

7.3

УВП-СЦ-14-35-7

Ш3531х12190

7

35000

многогр

14

312

124

229

3510

6900

7.3

УВП-СЦ-14-18-24

Ш3531х12190

24

18000

многогр

14

137

124

229

1540

6900

7.3

УВП-СЦ-14-18-7

Ш3531х10220

7

18000

многогр

14

137

124

229

1540

6200

7.3

УВП-СЦ-14-18-41

Ш3531х14160

41

18000

многогр

14

137

124

229

1540

7600

7.3

УВП-СЦ-16-45-30

Ш4008х14160

30

45000

многогр

16

424

168

229

3510

8600

7.5

УВП-СЦ-16-45-9

Ш4008х12190

9

45000

многогр

16

424

168

229

3510

7810

7.5

УВП-СЦ-16-24-30

Ш4008х12190

30

24000

многогр

16

186

168

229

1540

7810

7.5

УВП-СЦ-16-24-9

Ш4008х10220

9

24000

многогр

16

186

168

229

1540

7020

7.5

УВП-СЦ-16-24-51

Ш4008х14160

51

24000

многогр

16

186

168

229

1540

8600

7.5

УВП-СЦ-18-60-39

Ш4480х14160

39

60000

многогр

18

544

216

229

3510

9800

7.5

УВП-СЦ-18-60-12

Ш4480х12190

12

60000

многогр

18

544

216

229

3510

8910

7.5

УВП-СЦ-18-30-39

Ш4480х12190

39

30000

многогр

18

239

216

229

1540

8910

7.5

УВП-СЦ-18-30-12

Ш4480х10220

12

30000

многогр

18

239

216

229

1540

8020

7.5

УВП-СЦ-18-30-66

Ш4480х14160

66

30000

многогр

18

239

216

229

1540

9800

7.5

УВП-СЦ-20-75-50

Ш4956х14160

50

75000

многогр

20

676

268

229

3510

10900

7.5

УВП-СЦ-20-75-15

Ш4956х12190

15

75000

многогр

20

676

268

229

3510

9900

7.5

УВП-СЦ-20-38-50

Ш4956х12190

50

38000

многогр

20

297

268

229

1540

9900

7.5

УВП-СЦ-20-38-15

Ш4956х10220

15

38000

многогр

20

297

268

229

1540

8900

7.5

УВП-СЦ-20-38-82

Ш4956х14160

82

38000

многогр

20

297

268

229

1540

10900

7.5

УВП-СЦ-22-90-57

Ш5430х14160

57

90000

многогр

22

836

332

229

3510

11900

7.5

УВП-СЦ-22-90-17

Ш5430х12190

17

90000

многогр

22

836

332

229

3510

10770

7.5

УВП-СЦ-22-48-57

Ш5430х12190

57

48000

многогр

22

368

332

229

1540

10770

7.5

УВП-СЦ-22-48-17

Ш5430х10220

17

48000

многогр

22

368

332

229

1540

9640

7.5

УВП-СЦ-22-48-97

Ш5430х14160

97

48000

многогр

22

368

332

229

1540

11900

7.5

УВП-СЦ-24-105-70

Ш5907х14160

70

105000

многогр

24

956

380

229

3510

13500

7.5

УВП-СЦ-24-105-21

Ш5907х12190

21

105000

многогр

24

956

380

229

3510

12220

7.5

УВП-СЦ-24-55-70

Ш5907х12190

70

55000

многогр

24

421

380

229

1540

12220

7.5

УВП-СЦ-24-55-21

Ш5907х10220

21

55000

многогр

24

421

380

229

1540

10940

7.5

УВП-СЦ-24-55-120

Ш5907х14160

120

55000

многогр

24

421

380

229

1540

13500

7.5

 Предназначены для очистки воздуха и сбора в бункере-накопителе сухих сыпучих материалов: стружки, опилок, пыли, образующихся в результате обработки древесины, ДСП, МДФ, производстве мебели, обработки пластмасс, переработки сельскохозяйственной продукции, других видах производств, в которых образуются сухие сыпучие легкие отходы, имеющие насыпную плотность до 200 кг в 1 куб. м.

Степень очистки воздуха составляет 99,9%.

Установки используются в качестве элемента очистки воздуха в системах аспирации и пневмотранспорта как с применением рециркуляционной схемы обращения воздуха, так и без нее.



Производительность от 17000 до 105000 м3/час

Использование установок УВП-СЦ позволяет добиться существенной экономии тепловой и электроэнергии за счёт возврата очищенного воздуха в помещение, снизить платежи за энергоносители и избежать штрафов за загрязнение окружающей среды.



 В случае если удаляемые отходы не содержат вредных летучих веществ, обеспечиваемая установкой степень очистки воздуха позволяет возвращать очищенный воздух в помещение.

 Установка оснащена системой выгрузки, позволяющей производить удаление отходов, из бункера - накопителя не прекращая работы аспирационной системы.

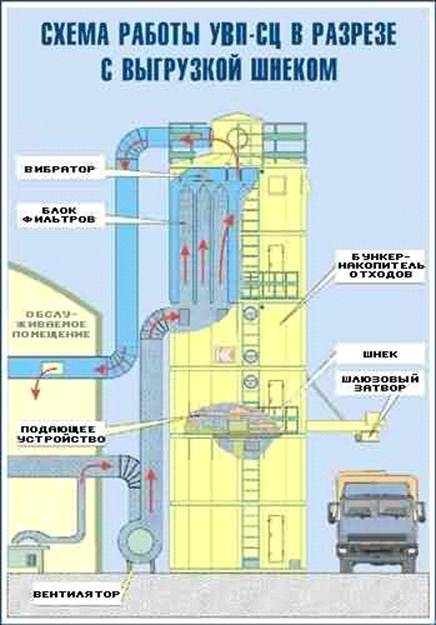

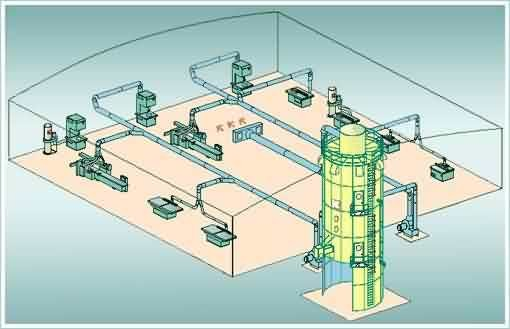

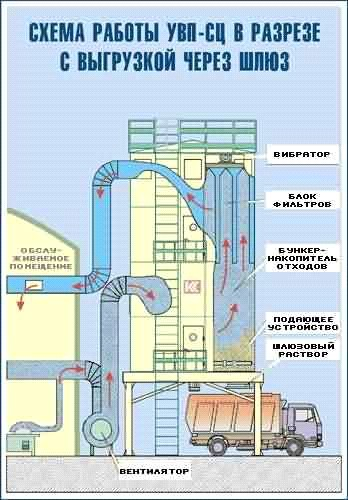

Схема удаления отходов и очистки воздуха с использованием установки УВП-СЦ

Установки Серии СЦ для очистки воздуха от стружки, опилок, пыли и сбора отходов в бункере-накопителе

Установки Серии СЦ для очистки воздуха от стружки, опилок, пыли и сбора отходов в бункере-накопителе

Установки Серии СЦ для очистки воздуха от стружки, опилок, пыли и сбора отходов в бункере-накопителе

Краткое описание работы установки УВП-СЦ

 Установка состоит из блока рукавных фильтров и бункера-накопителя отходов, выполненных в едином теплоизолированном корпусе.

 Удаляемые с воздухом от деревообрабатывающего оборудования стружка и опилки, попадают в осадочную камеру, являющуюся бункером-накопителем. Далее, воздух, проходя через рукавные фильтры, очищается и возвращается в цех, или выбрасывается на улицу.

 Внутри бункера-накопителя расположено механическое устройство выгрузки, позволяющая производить разгрузку отходов, не останавливая работу аспирационной системы.

Регенерация рукавных фильтров происходит за счёт периодического встряхивания вибраторами.

 Установка комплектуется шкафом управления и выносным пультом управления системой выгрузки.

По желанию Заказчика установка может также комплектоваться силовым шкафом для управления вентиляторами, системой подачи воды при возгорании и дублирующей системой порошкового пожаротушения.



 Маркировка установок серии «СЦ»: УВП-СЦ-14-34-28, где:

 - «14»- цифра, характеризующая диаметр установки и обозначающая количество граней;

 - «34»- производительность установки в тысячах кубических метрах в час;

 - «28»- ёмкость бункера накопителя в кубических метрах.



Характеристики системы управления установки УВП-СЦ:

 - Световая сигнализация, на щите управления, работы узлов и механизмов;

 - Дистанционный и автоматический запуск системы регенерации фильтров;

 - Возможность регулировки времени (продолжительности) регенерации фильтров;

 - Ручное и автоматическое (от тепловых датчиков) управление электромагнитным клапаном системы - подачи воды;

 - Автоматическое отключение вентиляторов при срабатывании концевых датчиков дверей;

 - Автоматическое отключение вентиляторов при срабатывании тепловых датчиков;

 - Ручное управление системой выгрузки;

 - Возможность аварийного обесточивания эл. щита управления Установкой.



Дополнительная комплектация установки УВП-СЦ

 Установка по желанию Заказчика может комплектоваться:

 - пылевыми вентиляторами;

 - щитами управления работой вентиляторов;

 - специальными пожаро-, дымопреграждающими автоматическими заслонками;

 - системой искрогашения.



Установки серии «СЦ» рекомендуется использовать:

 1. Когда необходимо очищать удаляемый от деревообрабатывающего оборудования или других источников пылеобразования воздух и накапливать отходы перед их дальнейшей утилизацией.

 2. Наличие в установке бункера накопителя и механизированная выгрузка с задаваемыми параметрами производительности выгрузки позволяет установке работать в комплексе с другим видами оборудования, таким как котельная, когда требуется регулярная подача опилок в котел. В этом случае разрабатывается необходимая система автоматики, контролирующая процесс подачи опилок в котел.



При подборе установки УВП-СЦ необходимо учитывать:

 1) Перечень оборудования, которое планируется подключать к аспирационной системе. (Количество и диаметры входов под аспирацию у каждого станка.);

 2) Требования оборудования к системе аспирации для его нормальной работы. (Необходимый объём удаляемого воздуха, скорость воздушного потока, создаваемое разряжение.);

 3) Количество удаляемого от оборудования воздуха;

 4) План размещения оборудования в цехе;

 5) Тип обрабатываемого материала - (древесина, ДСП, МДФ и т.д.);

 6) Тип операции технологического процесса - фрезеровка, шлифовка и т.д.;

 7) Объём образующихся отходов.

 8) Куда в дальнейшем будут удаляться отходы - в автомобиль, в печь и т.д.

 Условия и сроки поставки

· Срок изготовления установок УВП-СЦ в зависимости от модификации и комплектации составляет от 60 до 75 дней.

· Доставка Установок осуществляется в любую точку России автомобильным или железнодорожным транспортом.

· Поставка Установок УВП-СЦ возможна по лизинговой схеме!

Основные преимущества установок УВП-СЦ:

 · Панельная конструкция позволяет проводить монтаж в течение 7-15 дней.

· Производительность Установки и объём Бункера-накопителя могут быть изменены согласно техническим требованиям Заказчика.

· Очистка загрязненного воздуха до санитарных норм.

· Сокращение потерь тепловой энергии до 80% за счёт возврата очищенного воздуха в рабочее помещение и сокращение затрат на приточную вентиляцию.

Выгрузка в автотранспорт, не прерывающая работы установки.



 Гарантийное обслуживание

1. Вся продукция, выпускаемая нашим предприятием, в обязательном порядке проходит технический контроль на ее соответствие утвержденным техническим условиям, действующим стандартам и нормативам.

2. Проверка осуществляется в установленном порядке работниками отдела технического контроля предприятия на каждом рабочем месте.

3. Наша компания, в соответствии с Законом РФ О защите прав потребителей, предоставляет гарантию на все проданное оборудование и выполненные работы.

4. Срок гарантии составляет 12 месяцев со дня ввода оборудования в эксплуатацию, но не позднее 15 месяцев со дня получения оборудования заказчиком.

5. При выполнении ремонтных работ с заменой комплектующих, гарантия на вновь устанавливаемые детали составляет 12 месяцев.

6. Гарантийные обязательства на установки вентиляционные пылеулавливающие стационарные цеховые предоставляются при условии выполнения нашим предприятием монтажных или шеф-монтажных работ.

7. В течение гарантийного срока покупатель имеет право на бесплатное устранение неисправностей, вызванных заводским дефектом оборудования, либо некачественными монтажными/сервисными работами. В гарантийные обязательства не входят профилактические работы (чистка фильтров и т.п.).

Гарантийные обязательства теряют силу в следующих случаях:

 1. При несоблюдении заказчиком правил эксплуатации или обслуживания оборудования, предписанных изготовителем (отсутствие необходимого профилактического обслуживания, нарушение режима эксплуатации и т.д.).

2. При наличии следов ремонта оборудования неуполномоченными лицами.

3. При наличии механических повреждений или повреждений, вызванных попаданием внутрь посторонних предметов, веществ.

4. При возникновении неисправности вследствие действия третьих лиц или действий непреодолимой силы (пожаров, наводнений, землетрясений, войн, гражданских волнений и т.п.).

5. Замена или исправление недостатков узлов и агрегатов - не более 30 календарных дней со дня подтверждения факта гарантийного случая для всех стационарных видов установок (УВП-СЦ).

6. Для мобильных установок УВП устранение недостатков в пределах гарантийного срока устанавливается в течение 7 календарных дней.
