Установки Серии СТ для очистки воздуха от стружки, опилок, и шлифованной пыли

Установки Серии СТ для очистки воздуха от стружки, опилок, и шлифованной пыли

Модельный ряд и технические характеристики установок серии СТ



Наименование установки

Производительность в м3/час.

Параметры фильтров

Длина установки, мм А

кол-во

L(мм)

S F(м2)

1

2

3

4

5

6

УВП-СТ-16-ОН

 УВП-СТ-10-ПН

16000

 10000

60

3300

149.3

2688

УВП-СТ-22-ОН

 УВП-СТ-14-ПН

22500

 14000

84

3300

209.0

3534

УВП-СТ-26-ОН

 УВП-СТ-16-ПН

26000

 16000

96

3300

238.9

4380

УВП-СТ-32-ОН

 УВП-СТ-20-ПН

32500

 20000

120

3300

298.6

5226

УВП-СТ-39-ОН

 УВП-СТ-24-ПН

39000

 24000

144

3300

358.3

6072

УВП-СТ-42-ОН

 УВП-СТ-26-ПН

42500

 26000

156

3300

388.2

6918

УВП-СТ-49-ОН

 УВП-СТ-30-ПН

49000

 30000

180

3300

447.9

7764

УВП-СТ-55-ОН

 УВП-СТ-34-ПН

55500

 34000

204

3300

507.6

8610

УВП-СТ-59-ОН

 УВП-СТ-36-ПН

59000

 36000

216

3300

537.4

9456

УВП-СТ-64-ОН

 УВП-СТ-40-ПН

64500

 40000

240

3300

597.2

10302

УВП-СТ-72-ОН

 УВП-СТ-44-ПН

72000

 44000

264

3300

656.9

11148

УВП-СТ-75-ОН

 УВП-СТ-46-ПН

75000

 46000

276

3300

686.7

11994

УВП-СТ-82-ОН

 УВП-СТ-50-ПН

82000

 50000

300

3300

746.4

12840

УВП-СТ-87-ОН

 УВП-СТ-54-ПН

87500

 54000

324

3300

806.2

13686

УВП-СТ-91-ОН

 УВП-СТ-56-ПН

91000

 56000

336

3300

836.0

14532

УВП-СТ-98-ОН

 УВП-СТ-60-ПН

98000

 60000

360

3300

895.7

15378

УВП-СТ-105-ОН

 УВП-СТ-64-ПН

105000

 64000

384

3300

955.4

16224

УВП-СТ-108-ОН

 УВП-СТ-66-ПН

108000

 66000

396

3300

985.3

17070

УВП-СТ-114-ОН

 УВП-СТ-70-ПН

114000

 70000

420

3300

1045.0

17916

УВП-СТ-121-ОН

 УВП-СТ-74-ПН

121000

 74000

444

3300

1104.7

18762

УВП-СТ-124-ОН

 УВП-СТ-76-ПН

124000

 76000

456

3300

1134.6

19608

УВП-СТ-131-ОН

 УВП-СТ-80-ПН

131000

 80000

480

3300

1194.3

20454

УВП-СТ-137-ОН

 УВП-СТ-84-ПН

137000

 84000

504

3300

1254.0

21300

 Установки серии «СТ»

Предназначены для очистки воздуха от стружки, опилок и шлифовальной пыли. Установки оборудованы системой непрерывной выгрузки отходов в пневмотранспорт, механический транспортер или специальный бункер-накопитель отходов.

Степень очистки воздуха установками серии «СТ» составляет 99,9%.

Установки используются в качестве элемента очистки воздуха в системах аспирации и пневмотранспорта как с применением рециркуляционной схемы обращения воздуха, так и без нее.

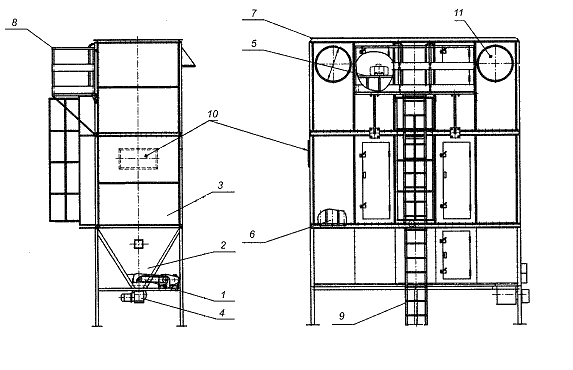

Установки Серии СТ для очистки воздуха от стружки, опилок, и шлифованной пыли

1. Шнековый механизм выгрузки

 2. Бункер

 3. Блок фильтров

 4. Шлюз

 5. Рама встряхивания с вибратором

 6. Фильтр

 7. Крыша

 8. Площадка для обслуживания

 9. Лестница

 10. Вход загрязненного воздуха в установку

 11. Выход чистого воздуха из установки

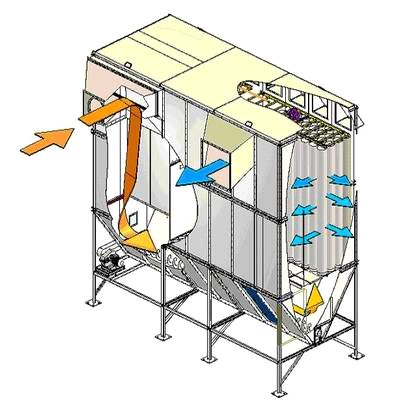

Установки Серии СТ для очистки воздуха от стружки, опилок, и шлифованной пыли

Краткое описание и принцип работы УВП-СТ

 Установка состоит из блока фильтров с механической системой регенерации и бункера, в котором расположено устройства непрерывной выгрузки отходов, выполненных в едином корпусе. Устройство выгрузки может быть двух типов: выгрузка на базе шнекового транспортера и выгрузка на основе цепного транспортера. Установка комплектуется шкафом управления и выносным пультом управления системой выгрузки. По желанию Заказчика установка может системой подачи воды при возгорании и дублирующей системой порошкового пожаротушения.



 Варианты изготовления установок серии «СТ»:

 1. Северное исполнение.Для регионов, где температура воздуха в зимний период ниже -30 градусов.

 2. Стандартное исполнение.Для регионов с умеренным климатом.

 3. Не утепленное исполнение.Для регионов с теплым климатом или в случае, .когда возврат теплого воздуха обратно не требуется..

 4. Внутрицеховое исполнение.

Маркировка установок серии «СТ»: УВП-СТ-37-0НШ, где:

 - «37»- производительность по воздуху в тысячах кубических метрах в час;

 - «О»- материал, от которого очищается воздух, опилки «О» или шлифовальная или другая тонкодисперсная пыль «П»;

 - «Н»- исполнение установки, где «Н» - наружное исполнении «В» - внутрицеховое исполнение.

 - «Ш»- тип устройства для непрерывной выгрузки, «Ш» - устройство выгрузки шнеком, «Т» - устройство выгрузки транспортером.

 Оснащение установки

 Установка оснащена автоматическим пожаротушением, включающим в себя термодатчики и систему подачи воды в случае возгорания, обратными клапанами на входных воздуховодах, клапанами разгрузки избыточного давления.

Комплектация установки

 1. Блок фильтров и система непрерывной выгрузки отходов, выполненные в едином

 корпусе на опоре: 1 шт.

 2. Устройство выгрузки отходов - шнековый механизм и звездчатый клапан: 1 шт.

 3. Система подачи воды в составе:

 - датчик тепловой: 2 шт.

 - водяной эл/магнитный клапан: 1 шт.

 - штуцера подачи воды: 1 шт.

 4. Электрощит управления установкой: 1 шт.



Преимущества использования УВП-СТ

 1. Сокращение расходов на прокладку воздуховодов.

 2. Экономия на мощности вентиляторов.

 3. Применяется в случаях, когда отдельные группы оборудования разбросаны по территории завода.



 Гарантийное обслуживание(см.гиперссылку)
