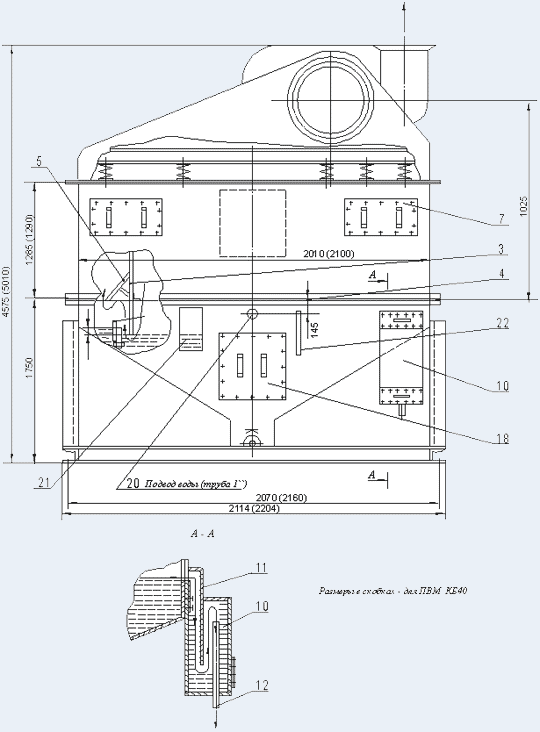

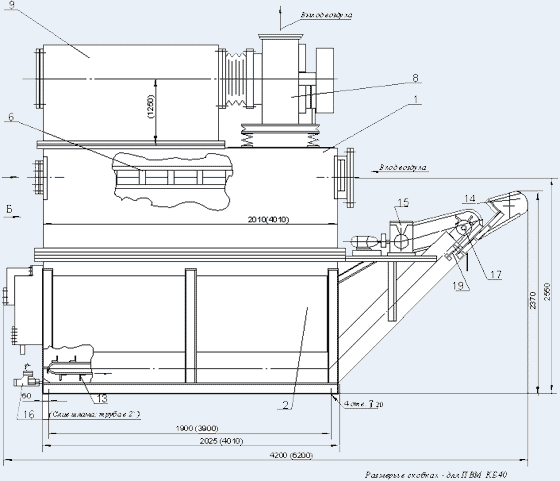

 Корпус пылеуловителя состоит из двух секций: верхней 1 и нижней 2 (см. рис.). Нижняя часть корпуса заполняется водой. В корпусе укреплены неподвижные перегородки 3 и подвижные контактные перегородки 4, которые могут перемещаться в соответствии с высотой поддерживаемого уровня воды. К неподвижным перегородкам крепятся каплеотбойники 5. Каплеуловители 6, которые представляют собой пакет изогнутых пластинок, устанавливаются в пылеуловитель через дверки 7 в боковых стенках.

 На пылеуловитель установлен вентагрегат 8. Всасывающий патрубок вентилятора соединен с воздухосборником 9 при помощи гибкой вставки. На крышках корпусов ПВМ предусмотрена возможность крепления вентагрегатов, указанных в табл. При раздельной установке вентиляторов присоединение отсасывающего воздуховода может производиться с противоположной стороны.

 На стенке корпуса расположен гидрозатвор 10 для регулирования и поддержания уровня воды. Гидрозатвор состоит из бака, расположенного на наружной стенке пылеуловителя и сообщающегося с ним через прямоугольное отверстие с планкой регулирующей 11 для регулирования верхнего уровня воды при работе пылеуловителя. Труба 12 служит для слива излишка воды из бункера и для визуального контроля уровня залива воды в пылеуловитель.

 С этой же целью устанавливается водомерная трубка 22. Механизм шламоудаления представляет собой скребковый транспортер 13, который состоит из скребков (уголков), прикрепленных к двум бесконечным цепям, натянутым на звездочки, расположенные на ведущем валу, и ведомых звездочках, которые крепятся к кронштейнам. Для удаления шлама со скребков устанавливается сбрасывающее устройство 14. Натяжение цепей скребкового транспортера регулируется параллельным перемещением ведущего вала 17 при помощи натяжных винтов 19. Привод механизма шламоудаления 15, который состоит из электродвигателя и редуктора, соединенных пальцевой муфтой, установлен на плите, прикрепленной к корпусу пылеуловителя. Скребковый транспортер движется со скоростью 5 м/мин.
