Технические характеристики

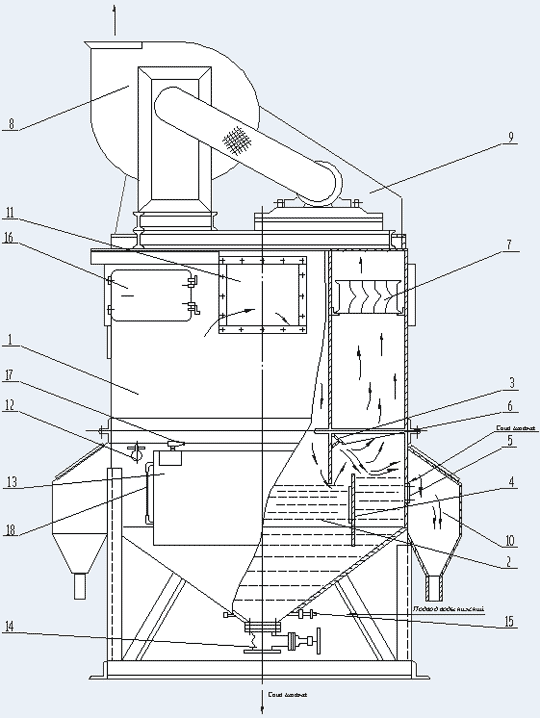

Корпус пылеуловителя состоит из двух секций (см. рис.): верхней 1 и нижней 2, заполненной водой. В нижней секции установлены неподвижная перегородка 3 с каплеотбойниками 6 и подвижная перегородка 4 с регулирующей планкой 5, которые могут перемещаться в соответствии с высотой поддерживаемого уровня воды. В верхней секции установлены каплеуловители 7, которые представляют собой пакеты с выдвижными изогнутыми пластинами. На пылеуловителе установлен вентагрегат 8, соединенный с воздухосборником 9. В нижней секции имеются карманы 10 для слива шлама, плавающего на поверхности воды.

Очистка воздуха происходит следующим образом: запыленный воздух через входной патрубок 11 входит в корпус, устремляясь с большой скоростью через щель между поверхностью воды и нижней кромкой перегородки 3, захватывая с собой воду. Увлеченная воздухом вода отклоняется каплеотбойником 6 и сливается в крайние отсеки. Очищенный воздух проходит через каплеуловители 7 и выбрасывается наружу вентилятором. Уловленная пыль стекает с водой через продольные щели в карман 10 и далее отводится через гидрозатворы на очистные устройства. При наличии в составе пыли тяжелых частиц они опускаются в бункер, который имеет задвижку для удаления шлама 14.
