Удобоукладываемость- это свойство растворной смеси легко укладываться плотным и тонким слоем на пористое основание и не расслаиваться при хранении, перевозке и перекачивании растворонасосами. Она зависит от подвижности и водоудерживающей способности смеси.

 Подвижностьрастворных смесей характеризуется глубиной погружения металлического конуса (массой 300 г) стандартного прибора (рис.1). Подвижность назначают в зависимости от вида раствора и отсасывающей способности основания. Для кирпичной кладки подвижность растворов составляет 9-13 см, для заполнения швов между панелями и другими сборными элементами - 4-6 см, а для вибрирования бутовой кладки - 1-3 см.

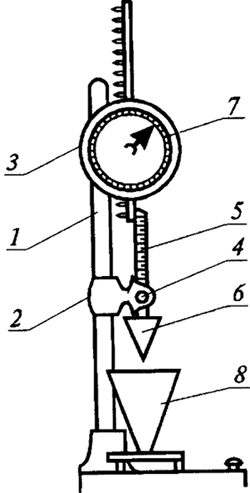

Рис.1. Прибор для определения подвижности растворной смеси:

1- штатив; 2и 3- держатели; 4- пружинная кнопка; 5- скользящий стержень; 6- конус; 7- циферблат; 8- сосуд для растворной смеси

 Водоудерживающая способность- это свойство растворной смеси сохранять воду при укладке на пористое основание, что необходимо для сохранения подвижности смеси, предотвращения расслоения и хорошего сцепления раствора с пористым основанием (кирпичом и т.п.). Водоудерживающую способность увеличивают путем введения в растворную смесь неорганических дисперсных добавок и органических пластификаторов. Смесь с этими добавками отдает воду пористому основанию постепенно, при этом он становится плотнее, хорошо сцепляется с кирпичом, отчего кладка становится прочнее. Удобоукладываемую растворную смесь получают, если правильно назначен зерновой состав ее твердых составляющих, определяемой соотношением песка, вяжущего и дисперсной добавки. Тесто вяжущего заполняет пустоты между зернами песка и равномерно покрывает песчинки тонким слоем, уменьшая внутреннее трение. С удобоукладываемой растворной смесью удобно работать (каменщики говорят - мягкая и не тянется за кельмой), в результате повышается производительность труда. От удобоукладываемости растворной смеси зависит качество каменной кладки. Правильно подобранная растворная смесь заполняет неровности, трещины, углубления в кирпиче или камне, поэтому получается большая площадь контакта между раствором и кирпичом (камнем), в результате прочность и монолитность кладки возрастает. Увеличивается и долговечность наружных стен.

 Основными свойствами строительных растворов являются: прочность (марка) к заданному сроку твердения, сцепление с основанием, морозостойкость и деформативные характеристики: усадка в процессе твердения, влияющая на трещиностойкость, модуль упругости, коэффициент Пуассона.

 Прочностьпри сжатии определяют испытанием образцов-кубиков с длиной ребра 7,07 см в возрасте, установленном в стандарте или технических условиях на данный вид раствора. Изготовление образцов из растворной смеси подвижностью менее 5 см производят в обычных формах с поддоном, а из смеси с подвижностью 5 см и более - в формах без поддона, установленных на отсасывающем основании-кирпиче (покрытом смоченной водой газетной бумагой).

 Прочность смешанных растворов зависит от количества введенной в раствор извести или глины. Оптимальная добавка известкового или глиняного теста, позволяющая получить удобоукладываемые растворные смеси и плотные растворы, соответствует максимуму на кривых прочности, приведенных на рис.2 для растворных смесей разного состава - от жирных состава 1:3 до тощих состава 1:2:9; став указан в объемных частях - цемент:тесто (известковое, глиняное):песок.

Рис.2. Общий характер влияния дисперсных добавок (извести, глины) на прочность растворов состава (цемент:песок по объему): 1 - 1:3; 2 - 1:4; 3 - 1:5; 4 - 1:6; 5 - 1:9

 На основании закономерностей, управляющих прочностью растворов (они приведены выше в виде формул и графиков), составлены таблицы рекомендуемых составов разных марок, которыми широко пользуются на практике.

 Строительные растворы по прочности в 28-суточном возрасте при сжатии делят на марки: 4, 10, 25, 50, 75, 100, 150, 200. Растворы марок 4 и 10 изготовляют на воздушной и гидравлической извести и др.

 Понижение температуры замедляет рост прочности растворов:

 Следовательно, при низких положительных температурах прочность раствора в возрасте 28 сут составляет 55-72% от марки.

 Поэтому в зимнее время широко применяют растворы с химическими добавками (поташа, нитрата натрия и др.), понижающими температуру замерзания раствора и ускоряющими набор его прочности. Зимой марку раствора для каменной кладки (без тепляков) и монтажа крупнопанельных стен обычно повышают на одну ступень против марки при летних работах (например, 75 вместо 50).

 Морозостойкостьраствора характеризуется числом циклов попеременного замораживания и оттаивания, которое выдерживают насыщенные водой стандартные образцы-кубики размером 7,07x7,07x7,07 см (допускается снижение прочности образцов не более 25% и потеря массы не свыше 5%).

 Строительные растворы для каменной кладки наружных стен и наружной штукатурки имеют марки по морозостойкости: F10, F15, F25, Р35 и Р50, причем марка повышается для влажных условий эксплуатации. В таких условиях растворы удовлетворяют и более высоким требованиям по морозостойкости: F100, F150, F200 и F300. Морозостойкость растворов зависит от вида вяжущего вещества, водоцементного отношения, введенных добавок и условий твердения.
