Одним из основных строительных элементов сухого строительства является сухая штукатурка - гипсовая панель, представляющая собой лист из гипсового сердечника с ограждающими его слоями картона или другого материала. Производится несколько видов гипсовых панелей: гипсокартонный лист (ГКЛ), который может быть влагостойким (ГКЛВ) и огнестойким (ГКЛО); специальный гипсовый лист повышенной огнестойкости (ГЛО); различные типы гипсовых комбинированных панелей (ГКП).

 Элементы каркаса: для стены С623 - профиль потолочный (ПП), профиль направляющий (ПН) и кронштейны; для стены С625 - профиль направляющий и профиль стоечный (ПС). Профили изготавливаются длиной 2,5-6,0 м из рулонной оцинкованной стали толщиной 0,5-0,7 мм на профилегибочных станках и представляют собой длинномерные элементы с швеллерообразным сечением.

 Стена облицовочная С621 на металлическом профиле.

 Сборная конструкция из гипсокартонных панелей (рис.5), закрепленных на металлических профилях ПП-1 (рис.6). Предназначена для облицовки стен, неровность поверхности которых составляет не более 15 мм на 1 м.

Рис.5. Сборная конструкция из гипсокартонных панелей

Рис.6. Металлический профиль ПП-1

 Варианты крепления панелей:

 - вертикальное, - горизонтальное.

 Высота стены - до 4,5 м.

 Масса 1 м стены - около 12 кг.

 Размеры гипсокартонной панели:

 длина - 2500 (2600, 2700, 2900, 3000) мм;

 ширина - 1200 (600) мм;

 толщина - 12,5 (8, 10, 14, 16, 18, 20, 24) мм.

 Длина профиля 3,0-6,0 м. Масса 1 пог.м при толщине профиля: 0,5 мм - 0,47 кг; 0,6 мм - 0,50 кг.

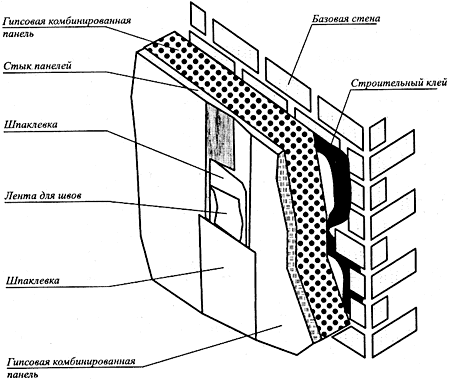

Стена облицовочная с гипсовой комбинированной панелью.

 Гипсовая комбинированная панель со слоем эффективного утеплителя (ГКП ПС) представляет собой гипсокартонный лист (ГКЛ) толщиной 12,5 мм, изготовленный по ГОСТ 6266-97, с приклеенной с тыльной стороны пенополистирольной плитой (ГОСТ 15588-86) марки ПСК-Г.

 Для приклеивания, в зависимости от шероховатости или неровности поверхности стены, используют строительные клеи Fugenfuller и Perlfix.

 Комплектная система С631 состоит из гипсовой комбинированной панели, клея и материалов, необходимых для обработки швов между панелями, а также рекомендаций по выполнению строительных работ.

 Гипсовая комбинированная панель имеет размеры 1,2х2,5 м, толщина зависит от толщины используемой пенополистирольной плиты (20, 30, 40, 50, 60 мм). Масса 1 м ГКП - около 11,5 кг.

 Могут быть изготовлены комбинированные панели иных размеров.

Рис.7. Технология сухого строительства

 Текст документа сверен по:

 Бадьин Г.М., Заренков В.А.

 Справочник строителя-технолога.

 СПб: ЛенСпецСМУ, 2005
