Стены (перегородки), изготовленные по технологии “сухого строительства”, представлены на рис.1.

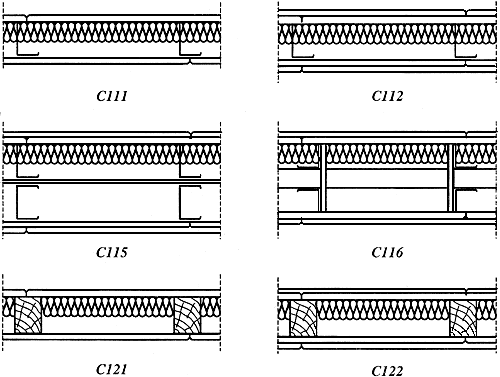

Рис.1. Каркасные конструкции стен
Стена с металлическим каркасом (С111).
Конструкция - одинарный металлический каркас, обшитый одним слоем гипсовых панелей с обеих сторон. Высота стены - до 5 м. Масса 1 м стены - 25 кг.
Стена с металлическим каркасом (С112).
Конструкция - одинарный металлический каркас, обшитый двумя слоями гипсовых панелей с обеих сторон. Высота стены - до 6,5 м. Масса 1 м стены - 49 кг.
Стена с металлическим каркасом (С115).
Конструкция - двойной металлический каркас, обшитый двумя слоями гипсовых панелей с обеих сторон. Высота стены - до 6,5 м. Масса 1 м стены - 50 кг.
Стена с металлическим каркасом (С116).
Конструкция - двойной металлический каркас, с пространством для пропуска коммуникаций, обшитый двумя слоями гипсовых панелей с обеих сторон. Высота стены - до 4,5 м. Масса 1 м стены - 52 кг.
Стена с деревянным каркасом (С121).
Конструкция - одинарный деревянный каркас, обшитый одним слоем гипсовых панелей с обеих сторон. Высота стены - до 4,1 м. Масса 1 м стены - 30 кг.
Стена с деревянным каркасом (С122).
Конструкция - одинарный деревянный каркас, обшитый двумя слоями гипсовых панелей с обеих сторон. Высота стены - до 4,1 м. Масса 1 м стены - 50 кг.
Стены (облицовочные) с панелями отделочными гипсокартонными по технологии сухого строительства представлены на рис.2.

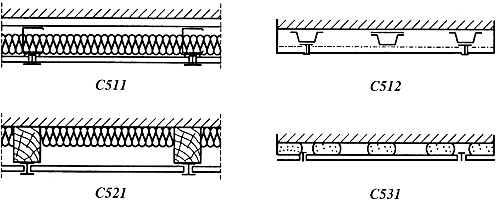

Рис.2. Стена с панелями отделочными гипсокартонными по технологии сухого строительства
Стена с металлическим каркасом (С511).
Конструкция из панелей отделочных гипсокартонных, закрепленных на металлическом каркасе при помощи раскладки. Высота стены - до 3 м. Масса 1 м стены - около 12 кг.
Стена с каркасом из профиля ПП-1 (С512).
Конструкция из панелей отделочных гипсокартонных, закрепленных на металлическом каркасе из профиля ПП-1 при помощи раскладки. Высота стены - до 3 м. Масса 1 м стены - около 12 кг.
Стена с деревянным каркасом (С521).
Конструкция из панелей отделочных гипсокартонных, закрепленных на деревянном каркасе при помощи раскладки. Высота стены - до 3 м. Масса 1 м стены - около 15 кг.
Стена без каркаса (С531).
Конструкция из панелей отделочных гипсокартонных, закрепленных на базовой стене при помощи клея. Высота стены - до 3 м. Масса 1 м стены - около 9 кг.
Стены с облицовкой по технологии сухого строительства представлены на рис.3.

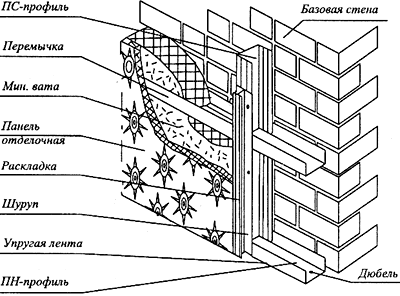

Рис.3. Каркасные конструкции ПОГ
(панель отделочная гипсокартонная)

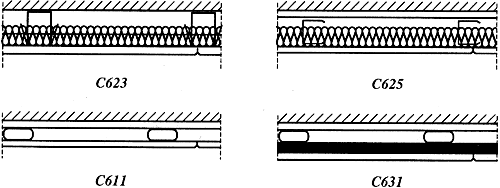

Рис.4. Конструкции стен с облицовкой
Стена с металлическим каркасом (С623).
Конструкция - металлический каркас, усиленный креплением к основной стене и обшитый одним слоем гипсовых панелей. Высота стены* - до 10 м. Масса 1 м стены - 15 кг.
________________
* Высота стены может отличаться от указанных значений и зависит от размеров поперечного сечения используемых стоечных профилей и расстояния между ними в каркасе стены.
Стена с металлическим каркасом (С625).
Конструкция - металлический каркас, обшитый одним слоем гипсовых панелей. Высота стены* - до 4 м. Масса 1 м стены - 16 кг.
________________
* Высота стены может отличаться от указанных значений и зависит от размеров поперечного сечения используемых стоечных профилей и расстояния между ними в каркасе стены.
Стена с ГКЛ (сухая штукатурка) (С611).
Крепление гипсокартонного листа к базовой стене осуществляется при помощи клея. Высота стены кратна ширине гипсокартонного листа. Масса 1 м стены - 11,5 кг.
Стена с комбинированной панелью (ГКП) (С631).
Комбинированная панель (гипсовый лист с изоляционным материалом - пенополистиролом) закрепляется на базовой стене при помощи клея. Высота стены кратна ширине комбинированной панели. Масса 1 м стены - 11,5 кг.
|
