АВТОЦИСТЕРНЫ АЦ-9-5337, АЦ-10-260

 Автоцистерна АЦ-9-5337- ОКП 4521311019; ТУ 22-1.058-20-86; ОК N 4.03.21 - (рис.1) предназначена для транспортирования светлых нефтепродуктов (топлива) по дорогам с твердым покрытием в условиях умеренного и тропического климата.

АВТОЦИСТЕРНЫ АЦ-9-5337, АЦ-10-260

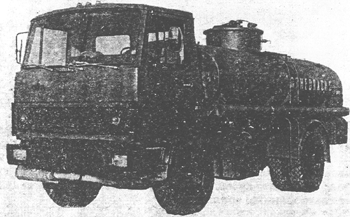

Рис.1. Автоцистерна АЦ-9-5337

 Конструкция автоцистерны позволяет совместную работу с прицеп-цистерной ПЦ-6,7-8925 и ее модификациями.

 В состав автоцистерны входят: шасси автомобиля МАЗ-5337 и специальное оборудование: цистерна, гидросистема, пневмосистема, ящики и пеналы для укладки ЗИП, электрооборудование.

 Выполнение основных рабочих операций по приему и выдаче нефтепродуктов из цистерны производится с помощью насоса с приводом от двигателя шасси автомобиля через КОМ и карданную передачу, специального оборудования.

 Автоцистерна имеет хорошие эргономические и эстетические показатели. Арматурный шкаф позволяет компактно разместить в нем системы трубопроводов с запорной арматурой, контрольно-измерительные приборы и две катушки с раздаточными рукавами типа ОРТ-38.

 Автоцистерна АЦ-10-260- ОКП 4521311011; ТУ 22-1.058-219-84 - (рис.2) предназначена для транспортирования светлых нефтепродуктов по всем видам дорог и бездорожья при температуре окружающего воздуха от -45 до 50 °С.



АВТОЦИСТЕРНЫ АЦ-9-5337, АЦ-10-260

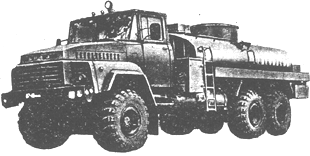

Рис.2. Автоцистерна АЦ-10-260

 Конструкция автоцистерны позволяет совместную эксплуатацию с прицеп-цистерной ПЦ-6,7-8925 или ее модификациями.

 Устройства приемо-выдающих магистралей спецоборудования обеспечивают пристыковку автоцистерны к существующим средствам заправки транспортирования топлива, а также к средствам его перекачки и хранения с использованием переходников.

 В полевых условиях автоцистерна может производить заправку техники нефильтрованным топливом.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОЦИСТЕРН АЦ-9-5337, АЦ-10-260

АЦ-9-5337



АЦ-10-260

Базовая машина:

модель

МАЗ-5337

КрАЗ-260

мощность двигателя, кВт

132,4

176,5

База, мм

3950

5300

Колея, мм

1792; 2032

2160

Скорость движения, км/ч

80

80

Цистерна:

тип

комбинированная

вместимость, дмАВТОЦИСТЕРНЫ АЦ-9-5337, АЦ-10-260

9000-9135

10000-10155

время заполнения при перекачивании топлива своим насосом, мин

26

22

высота самовсасывания, м

4,5

4,5

время слива топлива самотеком, мин

30



45

время выдачи топлива своим насосом, мин

12

11

длина рукава, м

9

9

ограничение наполнения цистерны

автоматическое со звуковой и световой сигнализацией

давление в цистерне, МПа:

избыточное

0,020-0,032

вакуумное

0,0100-0,0160

масса, кг

8900

13565

Габаритные размеры, мм:

длина

7120

9260

ширина

2500

2722

высота

3100

3230

Масса общая, кг

16000

21810

 ИЗГОТОВИТЕЛЬ - Кременчугское ПО Дормашина.
