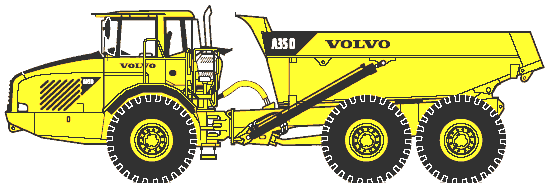

VOLVO A35D



VOLVO A35D

- Мощность двигателя, по SAE J1349, полная: 289 кВт (387 л.с.) по SAE J1349, полезная: 285 кВт (382 л.с.)



- Вместимость кузова, с шапкой: 20 мVOLVO A35D (26,1 ydVOLVO A35D)



 - Грузоподъемность: 32,5 т (36 sh tn)



 - Кабина Volvo- с отличным обзором, эргономичная и комфортабельная



 - Сокращенное обслуживание,отсутствуют ежедневная и еженедельная смазки



 - Электронная система информации для оператора



 - Высокоэффективный низкоэмиссионный дизель Volvoс электронным управлением непосредственным впрыском, турбонаддувом и промежуточным охладителем



 - Моторный тормоз Volvo VEB



 - Полностью автоматическая планетарная трансмиссия с электронным управлением



 - Гидрозамедлитель,встроенный в трансмиссию



 - Раздаточная коробка с верхней и нижней передачамии блокировкой межосевого дифференциала



 - 100%-е блокировки дифференциаловвсех мостов и продольного (межосевого)



 - Трехточечная подвеска переднего моста



 - Задняя внедорожная тележка Volvoс независимо качающимися мостами и большим дорожным просветом



 - Погрузочно-разгрузочный тормоз Volvo



Двигатель

 Низкоэмиссионный 6-цилиндровый рядный 4-тактный дизель Volvo с электронным управлением прямым впрыском, турбонагнетателем, промежуточным охладителем, верхним расположением распределительного вала и клапанов и сменными мокрыми гильзами цилиндров. Соответствует требованиям Euro 2.



 Вентилятор радиатора:С переменной скоростью вращения и гидростатическим приводом, включаемый термостатом лишь по необходимости.



 Моторный тормоз:VEB (Volvo Engine Brake), использует компрессию и дросселирование выхлопа.



Изготовитель, модель

Volvo D12C ADE2

Макс. мощность при

30 об./с (1800 об./мин)

SAE J1349 полная*

289 кВт (387 л.с.)

Мощность на маховике при

30 об./с (1800 об./мин)

SAE J1349, DIN 6271 полез.**

285 кВт (382 л.с.)

Макс. крутящий момент при

20 об./с (1200 об./мин)

SAE J1349 полный*

1950 Нм (1438 lb ft)

SAE J1349, DIN 6271 полез.**

1915 Нм (1413 lb ft)

Рабочий объем

12 л (732 inVOLVO A35D)

________________

 * Двигатель D12C сертифицирован в рамках семейства при следующих характеристиках:



Номинальная мощность при

31,7 об/с (1900 об./мин)

SAE J1349 полная

280 кВт (376 л.с.)

Макс. момент при

20 об/с (1200 об./мин)

SAE J1349 полный

2100 Нм (1549 lbf ft)

________________

 ** При нормальных оборотах вентилятора. При макс. оборотах вентилятора макс. мощность на маховике составляет 277 кВт (371 л.с.), а момент - 1860 Нм (1372 lb ft), что соответствует DIN 70020.



Электросистема

 Маркировка всех кабелей, разъемов и выводов. Кабели заключены в пластиковые короба, закрепленные на раме. Галогенные лампы. Готовая разводка под дополнений. При необходимости - разъемы стандарта влагозащиты IP67.



Рабочее напряжение

24 В

Емкость батарей

2х170 Ач

Генератор

1,54 кВт (55 А)

Двигатель стартера

7,2 кВт (9,6 л.с.)

 Заправочные емкости

 Компьютерная система контролирует уровни всех жидкостей, сокращая время обслуживания. Сроки следующего обслуживания и значения критических параметров машины выводятся на монитор на панели управления.



 Удобство обслуживания:Откидная передняя решетка с лестницей для доступа к блоку фильтров. Открывающийся на 90° капот для полного доступа к двигателю. Сливные шланги и поворотный радиатор для простоты очистки.



 Заправочные емкости



Топливный бак

480 л (126,8 US gal)

Система смазки двигателя

50 л (13,2 US gal)

Система охлаждения

117 л (30,9 US gal)

Трансмиссия, всего

48,5 л (12,7 US gal)

Раздаточная коробка

10,5 л (2,6 US gal)

Каждый мост

48 л (12,9 US gal)

Бак гидрожидкости

250 л (66,1 US gal)

 Силовая передача

 Специально сконструирована для сочлененных самосвалов, содержит только компоненты производства Volvo.



 Гидротрансформатор:Одноступенчатый, со статором с муфтой свободного хода и автоматическими блокирующими муфтами всех передач.



 Коробка передач: Volvo, полностью автоматическая, планетарная, с электронным управлением, 6 передачами переднего и 2 заднего хода и встроенным гидрозамедлителем.



 Раздаточная коробка: Volvo, двухскоростная, с отбором мощности, 100%-й блокировкой межосевого дифференциала и отдельным масляным охлаждением.



 Мосты: Volvo, с полностью разгруженными полуосями, планетарными бортовыми редукторами и 100%-ми блокировками поперечных дифференциалов.



 Блокировки дифференциалов: Одна продольная и три поперечных, 100%-е, включаемые оператором на ходу машины.



 Привод:6х4 или 6х6, переключаемый оператором на ходу машины.



Гидротрансформатор

1,95:1

Трансмиссия

Volvo PT 1860

Раздаточная коробка

Volvo FL 852

Мосты

Volvo AH 64

 Скорости на передачах, макс.



 Передний ход, нижний диапазон



1-я

5 км/ч ( 3 mph)

2-я

8 км/ч ( 5 mph)

3-я

15 км/ч ( 9 mph)

4-я

21 км/ч (13 mph)

5-я

27 км/ч (17 mph)

6-я

35 км/ч (22 mph)

 Передний ход, верхний диапазон



1-я

9 км/ч ( 6 mph)

2-я

13 км/ч ( 8 mph)

3-я

23 км/ч (14 mph)

4-я

34 км/ч (21 mph)

5-я

43 км/ч (27 mph)

6-я

56 км/ч (35 mph)

 Задний ход, нижний диапазон



1-я

5 км/ч ( 3 mph)

2-я

9 км/ч ( 6 mph)

 Задний ход, верхний диапазон



1-я

8 км/ч ( 5 mph)

2-я

14 км/ч ( 9 mph)

 Подвеска

 Уникальная необслуживаемая подвеска Volvo. Все оси имеют трехточечную подвеску, обеспечивающую независимость их перемещений при езде по бездорожью.



 Передний мост: По одной резиновой пружине с амортизирующим ограничителем сжатия и по три амортизатора на каждой стороне машины. Стабилизатор устойчивости.



 Мосты тележки:Уникальная внедорожная тележка Volvo с независимо качающимися мостами.



 Большой ход мостов обеспечивает стабильное и ровное движение кузова с грузом.



Тормозная ситема

 Двухконтурная тормозная система с полностью гидравлическими дисковыми тормозами всех колес, отвечающая полной массе машины согласно ISO 3450 и SAE J1473.



 Рабочие тормоза: Сухие дисковые тормоза всех колес.



 Контура привода: Один контур для переднего моста и один контур для мостов задней тележки.



 Стояночный тормоз:Включаемый пружиной и выключаемый пневматически дисковый тормоз на валу привода удерживает груженую машину на уклоне до 18%. При включенном тормозе межосевой дифференциал блокируется.



 Компрессор: С шестеренчатым приводом от трансмиссии.



 Замедлитель:Встроенный в трансмиссию, гидравлический, с плавным регулированием усилия торможения.



 Моторный тормоз VEB: В стандартной комплектации. По выбору оператора включается при отпускании педали акселератора или вместе с рабочими тормозами. Всегда включается вместе с гидрозамедлителем.



 Полное усилие замедления при использовании гидрозамедлителя и моторного тормоза VEB приведено на диаграмме.



Гидросистема

 Поршневые гидронасосы переменного объема с авторегулированием по нагрузке обеспечивают отбор мощности двигателя лишь в меру необходимости.



 Гидронасосы:7 гидронасосов с приводом от двигателя установлены на валах отбора мощности от маховика. Один поршневой насос резервного рулевого управления с приводом от колес расположен на раздаточной коробке.



 Фильтры:Два фильтра с фильтрующими элементами из стекловолокна и магнитными сердечниками.



 Производительность каждого из насосов



с приводом от двигателя

143 л/мин (37,8 US gpm)

с приводом от колес

202 л/мин (53,4 US gpm)

при оборотах вала

52,5 об./с (3150 об./мин)

Рабочее давление

25 МПа (3628 psi)

 Кабина

 Эргономичная и комфортабельная герметизированная кабина Volvo на виброгасящих резиновых подушках, с отличным обзором, удобными ступенями и широкой дверью без порога. Рулевая колонка, регулируемая по высоте и углу наклона. Верхняя панель для радио и багажа. Коммуникационная система на панели управления. Багажные отсеки.



 Стандарты: Кабина отвечает стандартам ROPS/FOPS (ISO 3471, SAE J1040/ISO 3449, SAE J231).



 Отопитель/обдув стекол: C фильтром забортного воздуха, 4-скоростным вентилятором, обеспечивающим наддув кабины, дефлекторами вентиляции на разных уровнях и отдельными отверстиями для размораживания стекол окон.



 Сиденье оператора:Регулируемое сиденье на пневмоподвеске с втяжным ремнем безопасности и негорючей обивкой.



 Сиденье инструктора:Стандартное сиденье, со спинкой и ремнем безопасности.



Число аварийных выходов

2

Уровень шума в кабине по ISO 6394

72 дБ (А)

при максимальной скорости

76 дБ (А)

 Рулевое управление

 Рулевое управление поворотом рамы в сочленении с гидромеханическим приводом с самокомпенсацией, быстрое, безопасное и точное даже при высоких скоростях откатки. Малое усилие на руле и 3/4 оборота руля между упорами для удобства маневрирования на малой скорости.



 Гидроцилиндры:Два двойного действия.



 Резервное рулевое управление:Соответствует полной массе машины согласно ISO 5010.



 Угол поворота рамы: ±45°



Кузов

 Погрузочно-разгрузочный тормоз: При работающем двигателе включаются рабочие тормоза грузовой тележки, а трансмиссия переключается на нейтраль.



 Кузов: Кузов из закаленной и отпущенной стали с высокой ударной вязкостью.



 Гидроцилиндры подъемника: Два одноступенчатых двойного действия.



Угол опрокидывания

70°

Опрокидывание с грузом

12 сек

Опускание

10 сек

Толщина панелей кузова

Передние

8 мм (0,31 in.)

Боковые

12 мм (0,47 in.)

Днище/задняя часть

16 мм (0,63 in.)

Предел текучести металла

1000 Н/ммVOLVO A35D (145000 psi)

Прочность на растяжение

1250 Н/ммVOLVO A35D (181000 psi)

Твердость, мин.

400 HB

 Весовые характеристики

 Эксплуатационные массы включают массу всех жидкостей и оператора. Машина в стандартной комплектации.



 Эксплуатационная масса: с шинами 26,5 R25.



Порожний

На переднем мосту

15320 кг (33774 lb)

На мостах тележки

12980 кг (28616 lb)

Всего

28300 кг (62390 lb)

Полезная нагрузка

32500 кг (71649 lb)

Полная масса:

На переднем мосту

17770 кг (39175 lb)

На мостах тележки

43030 кг (94863 lb)

Всего

60800 кг (134038 lb)

 Давление на грунт

 При номинальной загрузке и просадке колес в грунт на 15% от их радиуса на порожней машине.



 С шинами: 26,5 R25



Порожний

Передние

128 кПа (18,6 psi)

Задние

54 кПа ( 7,8 psi)

Груженый

Передние

149 кПа (21,6 psi)

Задние

180 кПа (26,1 psi)

 Тяговое усилие и замедление Volvo A35D 6x6



VOLVO A35D

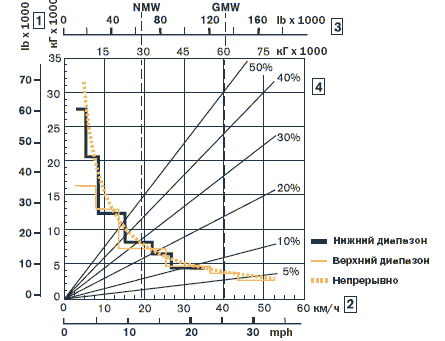

 ТЯГОВОЕ УСИЛИЕ НА КОЛЕСЕ



 1. Тяговое усилие в тоннах (lbf)

 2. Скорость в км/ч (mile/h)

 3. Масса машины в кг (lb)

 4. Уклон в % + сопротивление качению в %





VOLVO A35D

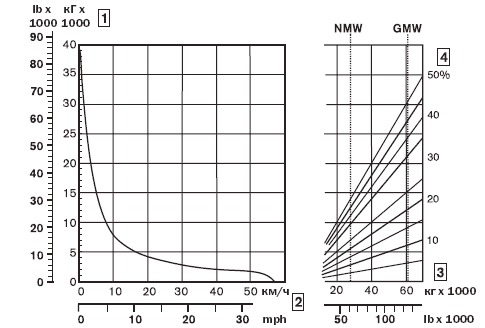

 ТОРМОЗНОЕ УСИЛИЕ

 (Гидрозамедлитель + моторный тормоз VEB)



 1. Тормозное усилие в тоннах (lbf)

 2. Скорость в км/ч (mile/h)

 3. Масса машины в кг (lb)

 4. Уклон в % - сопротивление качению в %



ПРАВИЛА ПОЛЬЗОВАНИЯ ДИАГРАММАМИ

 Диагональные линии представляют полное сопротивление движению (уклон в % плюссопротивление качению в %).

 Диаграммы построены для сопротивления качению 0%, стандартных шин и трансмиссии, если не оговорено иное.

 На диаграмме замедления диагональные линии также представляют полное сопротивление, равное уклону в % минуссопротивление качению в %



 А. Выберите диагональ с соответствующим полным сопротивлением, указанным по правой стороне диаграммы.

 В. Найдите пересечение диагонали с линией полной массы машины, NMW (порожняя) или GMW (груженая).

 С. Из точки пересечения проведите горизонтальную линию влево до пересечения с кривой тягового усилия или кривой тормозного усилия.

 D. Координата полученной точки по оси скоростей дает скорость машины.

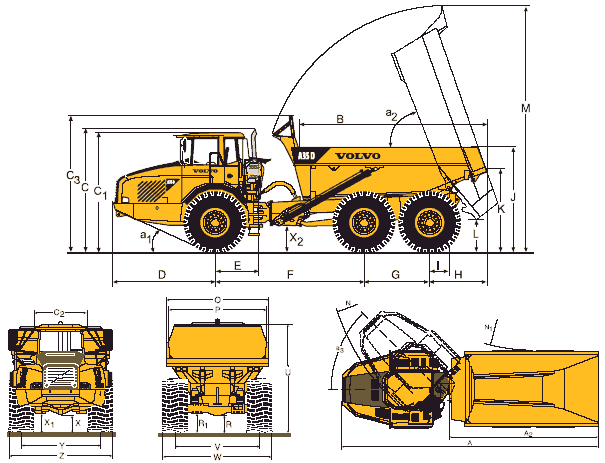

Габаритные размеры Volvo A35D (порожний, с шинами 26.5 R25)



VOLVO A35D

A

11167 мм (36’ 8)

H

1757 мм (5’ 9)

U

3528 мм (11’ 7)

AVOLVO A35D

6224 мм (20’ 5)

I

728 мм (2’ 1)

V

2515 мм (8’ 3)

B

5527 мм (18’ 2)

J

2912 мм (9’ 7)

W

3208 мм (10’ 6)

C

3681 мм (12’ 1)

K

2302 мм (7’ 7)

X

572 мм (1’11)

CVOLVO A35D

3560 мм (11’ 8)

L

915 мм (3’ 0)

XVOLVO A35D

606 мм (2’ 0)

CVOLVO A35D

1768 мм (5’10)

M

7242 мм (23’ 9)

XVOLVO A35D

720 мм (2’ 4)

СVOLVO A35D

3987 мм (13’ 1) с противопросыпным щитком

N

8720 мм (28’ 7)

Y

2515 мм (8’ 3)

D

3101 мм (10’ 2)

NVOLVO A35D

4397 мм (14’ 5)

Z

3208 мм (10’ 6)

E

1276 мм (4’ 2)

O

3103 мм (10’ 2)

aVOLVO A35D

23°

F

4501 мм (14’ 9)

P

2870 мм (9’ 5)

aVOLVO A35D

70°

G

1820 мм (6’ 0)

R

584 мм (1’11)

aVOLVO A35D

45°

RVOLVO A35D

670 мм (2’ 2)

Грузоподъемности (вместимость кузова с шапкой по SAE 2:1)

Грузоподъемность

32500 кг (36 sh tn)

Вместимость кузова,

геометрическая

15,2 мVOLVO A35D (19,9 ydVOLVO A35D)

с шапкой

20 мVOLVO A35D (26.1 ydVOLVO A35D)

Вместимость кузова с верхним задним бортом (дополнение)

геометрическая

15,5 мVOLVO A35D (20,3 ydVOLVO A35D)

с шапкой

20,7 мVOLVO A35D (27,1 ydVOLVO A35D)

 Стандартная комплектация

 Обеспечение безопасности



 Кабина с защитой по ROPS/FOPS

 Фрикционное покрытие на капоте и крыльях

 Замок поднятого кузова

 Огни аварийной сигнализации

 Поручни на крыльях

 Звуковой сигнал

 Защитная решетка заднего окна

 Зеркала заднего вида

 Втяжной ремень безопасности шириной 3

 Резервное рулевое управление

 Платформа для обслуживания

 Замок шарнира рамы

 Очистители стекол с прерывистым режимом работы

 Омыватели стекол



 Комфорт



 Рулевая колонка с регулировкой по высоте и углу установки

 Прикуриватель

 Пепельница

 Отопитель кабины с фильтрацией забортного воздуха и размораживателем стекол окон

 Держатель для напитков и вещей

 Регулируемое сиденье оператора с пневмоподвеской и подогревом

 Сиденье инструктора со спинкой и втяжным ремнем безопасности

 Верхняя панель для радио и багажа

 Место для бытового холодильника

 Багажный ящик

 Солнечный козырек переднего окна

 Тонированные стекла окон



 Двигатель



 Непосредственный впрыск, электронное управление

 Моторный тормоз Volvo VEB

 Фильтр охлаждающей жидкости

 Воздухо-воздушный промежуточный охладитель

 Вынесенные масляные фильтры

 Вынесенные пробки и шланг для слива масла

 Пусковой подогреватель для облегчения холодного пуска

 Турбонагнетатель



 Электрооборудование



 Генератор

 Выключатель батареи

 Электророзетки на 24 В в кабине



 Светотехника:

 VOLVO A35DПередние фары, ближний и дальний свет

 VOLVO A35DСтояночные огни

 VOLVO A35DУказатели поворота

 VOLVO A35DЗадние габаритные огни

 VOLVO A35DФонари заднего хода

 VOLVO A35DСтоп-сигналы

 VOLVO A35DОсвещение салона

 VOLVO A35DПодсветка приборов

 VOLVO A35DПодсветка панелей управления



 Средства информирования оператора



 Приборы:

 VOLVO A35DСпидометр

 VOLVO A35DТахометр

 VOLVO A35DУказатель давления в тормозах

 VOLVO A35DУказатель уровня топлива

 VOLVO A35DУказатель температуры масла в трансмиссии



 Подсветка всех переключателей

 Единый блок контрольных ламп для удобства контроля

 Центральная система предупреждения (3 уровня) для критичных функций

 Контрольный монитор в центре панели, обеспечивающий:

 VOLVO A35DАвтоматические проверки при запуске

 VOLVO A35DЧасы

 VOLVO A35DСчетчик моточасов

 VOLVO A35DЗадание параметров машины

 VOLVO A35DИнформацию о работе машины

 - Режим работы привода

 - Параметры состояния машины:

 VOLVO A35DУровни жидкостей

 VOLVO A35DТемпературы жидкостей

 VOLVO A35DДавления

 VOLVO A35DДиагностику неисправностей



Силовая передача



 Переключамый оператором привод на 4 или 6 колес (6х4 или 6х6)

 Автоматическая трансмиссия с электронным управлением

 Гидротрансформатор с автоматической блокирующей муфтой

 Гидрозамедлитель с управляемым замедлением

 Раздаточная коробка с 2 передачами

 100%-я блокировка продольного (межосевого) дифференциала

 100%-е блокировки поперечных дифференциалов на всех мостах



 Тормозная система



 Полностью гидравлические сухие дисковые тормоза

 Двухконтурная тормозная система

 Стояночный тормоз на валу привода

 Моторный тормоз Volvo VEB, включаемый педалью тормоза



 Кузов



 Кузов, приспособленный для обогрева выхлопными газами

 Погрузочно_разгрузочный тормоз



 Шины



 26,5 R25



 Прочее



 Осушитель воздуха

 Инструментальный ящик



Дополнительное оборудование

 Сервисное оборудование



 Комплект инструмента с устройством для накачивания шин

 Электроподъемник капота



 Двигатель



 Подогреватель охлаждающей жидкости (на 120 В или 220 В)

 Внешнее устройство аварийной остановки двигателя

 Дополнительный мощный очиститель воздуха

 Возможность остановки двигателя с задержкой



 Электрооборудование



 Противоугонная система, предотвращающая запуск двигателя

 Фары для левостороннего движения

 Система заднего обзора

 Сигнал заднего хода

 Вращающийся проблесковый маячок на складном кронштейне

 Рабочие фары на крышу кабины

 Рабочие фары на задние брызговики



 Кабина



 Кондиционер

 Подлокотники сиденья

 Подголовник сиденья

 Кабельный комплект для электроотопителя кабины (на 120 В или 220 В)

 Электрообогреватели зеркал заднего вида

 Установочный комплект для радио AM/FM, магнитола

 Солнцезащитные шторки на боковые окна



 Обеспечение безопасности



 Огнетушитель и аптечка первой помощи



 Внешнее оборудование



 Задние брызговики



 Кузов



 Комплект для обогрева кузова выхлопными газами

 Дополнительный передний противопросыпной щиток

 Верхний навесной задний борт с тросовым приводом

 Противоизносные панели

 Панели для наращивания бортов кузова, 200 мм



 Прочее оборудование



 Синтетическая (биоразложимая) гидрожидкость

 Арктический комплект для системы смазки



 В связи с постоянным совершенстваванием изделий мы оставляем за собой право изменять их спецификации и конструкцию без предварительного уведомления. На иллюстрациях могут быть изображены машины не в стандартном исполнении.







Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
