VOLVO A30D



VOLVO A30DМощность двигателя, по SAE J1995, полная: 242 кВт (324 л.с.), по SAE J1349, полезная: 241 кВт (323 л.с.)



VOLVO A30DВместимость кузова, с шапкой: 17,5 мVOLVO A30D (22,9 ydVOLVO A30D)



 VOLVO A30DГрузоподъемность: 28,0 т (30,9 sh tn)



 VOLVO A30DКабина Volvo- с отличным обзором, эргономичная и комфортабельная



 VOLVO A30DСокращенное обслуживание,отсутствуют ежедневная и еженедельная смазки



 VOLVO A30DЭлектронная система связи для оператора



 VOLVO A30DВысокоэффективный низкоэмиссионный дизель Volvoс электронным управлением, непосредственным впрыском, турбонаддувом и промежуточным охладителем



 VOLVO A30DПолностью автоматическая планетарная трансмиссияс электронным управлением



 VOLVO A30DГидрозамедлитель,встроенный в трансмиссию



 VOLVO A30DРаздаточная коробка с блокировкой межосевого дифференциала



 VOLVO A30D100%-й блокировки дифференциаловвсех мостов и продольного (межосевого)



 VOLVO A30DТрехточечная подвеска переднего моста



 VOLVO A30DЗадняя внедорожная тележка Volvoс независимо качающимися мостами и большим дорожным просветом



 VOLVO A30DНизкопрофильные шины 750/65R25



 VOLVO A30DПогрузочно-разгрузочный тормоз Volvo



Двигатель

 Низкоэмиссионный 6-цилиндровый рядный 4-тактный дизель Volvo с электронным управлением, непосредственным впрыском, турбонаддувом, промежуточным охладителем и сменными мокрыми гильзами цилиндров.



 Вентилятор радиатора: С переменной скоростью вращения и гидростатическим приводом, включаемый термостатом лишь по необходимости.



 Моторный тормоз: Устройство дросселирования выхлопа.



Изготовитель, модель

Volvo D10BAAE2*

Изготовитель, модель

Volvo D10BABE2**

Макс. мощность при

33,3 об./с (2000 об./мин)

SAE J1995 полная

242 кВт (324 л.с.)

Мощность на маховике при

33,3 об./с (2000 об./мин)

SAE J1349, DIN 6271 полез.***

241 кВт (323 л.с.)

Макс. крутящий момент при

22,5 об./с (1350 об./мин)

SAE J1995 полный

1420 Нм (1047 lb ft)

SAE J1349, DIN 6271 полез.***

1410 Нм (1040 lb ft)

Рабочий объем

9,6 л (586 inVOLVO A30D)

Диаметр поршня

120 мм (4,8 in)

Ход поршня

140 мм (5,5 in)

________________

 * Отвечает US (EPA) step 2, California (CARB) step 2 и Europe (EU) step 2.



 ** Отвечает Europe (EU) step 2.



 *** При нормальных оборотах вентилятора. При макс. оборотах вентилятора макс. мощность на маховике составляет 228 кВт (306 л.с.), а момент - 1321 Нм (974 lb ft), что соответствует DIN 70020.



Электросистема

 Маркировка всех кабелей, разъемов и выводов. Кабели заключены в пластиковые короба, закрепленные на раме. Галогенные лампы. Готовая разводка под дополнений. При необходимости - разъемы стандарта влагозащиты IP67.



Рабочее напряжение

24 В

Емкость батарей

2х170 Ач

Генератор

1,54 кВт (55 А)

Двигатель стартера

6,6 кВт (8,8 л.с.)

 Заправочные системы

 Компьютерная система контролирует уровни всех жидкостей, сокращая время обслуживания. Сроки следующего обслуживания и значения критических параметров машины выводятся на монитор на панели управления.



 Удобство обслуживания: Откидная передняя решетка с лестницей для доступа к блоку фильтров. Открывающийся на 90° капот для полного доступа к двигателю. Сливные шланги и поворотный радиатор для простоты очистки.



 Заправочные емкости



Система смазки двигателя

38 л (10 US gal)

Топливный бак

400 л (105,7 US gal)

Система охлаждения

80 л (21,1 US gal)

Трансмиссия, всего

48 л (12,7 US gal)

Раздаточная коробка

8,5 л (2,2 US gal)

Ступица колеса

5 л (1,3 US gal)

Передний мост

38 л (10 US gal)

Первый мост тележки

40 л (10,6 US gal)

Второй мост тележки

38 л (10 US gal)

Тормозная гидравлика

2 л (0,53 US gal)

Гидросистема

260 л (68,7 US gal)

Бак гидрожидкости

180 л (47,6 US gal)

 Силовая передача

 Специально сконструирована для сочлененных самосвалов, содержит только компоненты производства Volvo.



 Гидротрансформатор:Одноступенчатый, со статором с муфтой свободного хода и автоматическими блокирующими муфтами всех передач.



 Коробка передач:Полностью автоматическая планетарная с 6 передачами переднего и 2 заднего хода и встроенным гидрозамедлителем.



 Раздаточная коробка:Volvo, одноступенчатая, с отбором мощности и 100%-й блокировкой дифференциала.



 Мосты:Volvo, с полностью разгруженными полуосями, планетарными бортовыми редукторами и 100%-ми блокировками дифференциалов.



 Блокировки дифференциалов: Одна продольная и три поперечных, 100%-е, включаемые на ходу машины.



 Привод:6х4 или 6х6, переключаемый на ходу машины.



Гидротрансформатор

2,37:1

Трансмиссия

Volvo PT 1560

Раздаточная коробка

Volvo IL 1

Размер шин

750/65R25

Мосты

AH 64

 Скорости на передачах, макс.



 Передний ход



1-я

8 км/ч ( 5 mph)

2-я

12 км/ч ( 7,5 mph)

3-я

22 км/ч (13 mph)

4-я

31 км/ч (19,3 mph)

5-я

40 км/ч (24,8 mph)

6-я

53 км/ч (32,9 mph)

 Задний ход



1-я

8 км/ч ( 5 mph)

2-я

13 км/ч ( 8,1 mph)

 Подвеска

 Уникальная необслуживаемая подвеска Volvo. Все оси имеют трехточечную подвеску, обеспечивающую независимость их перемещений при езде по бездорожью.



 Передний мост:По одной резиновой пружине с амортизирующим ограничителем сжатия и по два амортизатора на каждой стороне машины.



 Мосты тележки: Уникальная внедорожная тележка Volvo с независимо качающимися мостами. Большой ход мостов обеспечивает стабильное и ровное движение кузова с грузом.



Тормозная система

 Двухконтурная тормозная система с пневмогидравлическими дисковыми тормозами, отвечающая полной массе машины согласно ISO 3450 и SAE J1473.



 Рабочие тормоза: Сухие дисковые тормоза всех колес.



 Контура привода:Один контур для переднего моста и один контур для мостов задней тележки.



 Стояночный тормоз:Приводимый в действие пружиной дисковый тормоз на валу привода, удерживающий груженую машину на уклоне до 18%. При его включении автоматически блокируется межосевой дифференциал.



 Компрессор:С шестеренчатым приводом от трансмиссии.



 Замедлитель:Встроенный в трансмиссию, гидравлический, с плавным регулированием усилия торможения.



 Полное усилие замедления рассчитывается для работы гидрозамедлителя с дросселированием выхлопа, см. диаграмму.



Гидросистема

 Поршневые гидронасосы переменной производительности с отбором мощности лишь по мере необходимости.



 Гидронасосы:Гидронасосы с приводом от двигателя на валах отбора мощности от маховика. Один поршневой насос резервного рулевого управления с приводом от колес, расположенный на раздаточной коробке.



 Фильтры: Один фильтр с фильтрующим элементом из стекловолокна и магнитным сердечником.



 Производительность насосов



с приводом от двигателя

105 л/мин (27,7 US gpm)

с приводом от колес

142 л/мин (37,5 US gpm)

при оборотах вала

52,5 об./с (3150 об./мин)



Рабочее давление

25 МПа (3628,4 psi)

 Кабина

 Эргономичная и комфортабельная кабина Volvo на виброгасящей резиновой подвеске, имеющая отличный обзор, удобные ступени и широкую дверь без порога. Рулевая колонка с регулировкой по высоте и углу наклона. Верхняя панель для радио и багажа. Коммуникационная система на панели управления. Багажные отсеки.



 Стандарты:Кабина отвечает стандартам ROPS/FOPS (ISO 3471, SAE J1040/ISO 3449, SAE J231).



 Отопитель/обдув стекол: C фильтром забортного воздуха, 4-скоростным вентилятором, обеспечивающим наддув герметизированной кабины, регулируемыми дефлекторами вентиляции и отдельными отверстиями для размораживания стекол для всех окон.



 Сиденье оператора:Регулируемое сиденье с втяжным ремнем безопасности и негорючей обивкой.



 Уровень шума в кабине по ISO 6394 - 74 дБ (А)



Рулевое управление

 Рулевое управление поворотом рамы в сочленении с гидромеханическим приводом с самокомпенсацией, быстрое, безопасное и точное даже при высоких скоростях откатки. Малое усилие на руле и 3/4 оборота руля между упорами для удобства маневрирования на малой скорости.



 Гидроцилиндры: Два двойного действия.



 Резервное рулевое управление: Соответствует полной массе машины согласно ISO 5010.



 Угол поворота рамы:±45°



Кузов

 Погрузочно-разгрузочный тормоз:При работающем двигателе включаются рабочие тормоза грузовой тележки, а трансмиссия переключается на нейтраль.



 Кузов: Кузов из закаленной и отпущенной стали с плоскими панелями, изготовленными из Hardox 400.



 Гидроцилиндры подъемника: Два одноступенчатых двойного действия.



Угол опрокидывания

70°

Опрокидывание с грузом

12 сек

Опускание

9 сек

 Толщина панелей кузова



Передние

8 мм (0,31 in.)

Боковые

12 мм (0,47 in.)

Днище

14 мм (0,55 in.)

Задняя часть

14 мм (0,55 in.)



Предел текучести металла

900 Н/ммVOLVO A30D (130000 psi)

Прочность на растяжение

1250 Н/ммVOLVO A30D (181000 psi)

Твердость, мин

360 HB

 Весовые характеристики

 Эксплуатационные массы включают массу всех жидкостей и оператора. Для шин 23,5R25 (по заказу) вычесть по 200 кг (441 lb) на мост.



 Эксплуатационная масса:с шинами 750/65R25.



 Порожний



На переднем мосту

12500 кг (27557 lb)

На мостах тележки

10560 кг (23280 lb)

Всего

23060 кг (50637 lb)



Полезная нагрузка

28000 кг (61728 lb)

 Полная масса:



На переднем мосту

14990 кг (33047 lb)

На мостах тележки

36070 кг (79519 lb)

Всего

51060 кг (112566 lb)

 Давление на грунт

 При номинальной загрузке и просадке колес в грунт на 15% от их радиуса на порожней машине.



С шинами:



750/65R25

23,5R25 (по заказу)

Порожний

Передние

146 кПа (21,2 psi)

183 кПа (26,5 psi)

Задние

146 кПа (21,2 psi)

183 кПа (26,5 psi)

Груженый

Передние

146 кПа (21,2 psi)

183 кПа (26,5 psi)

Задние

146 кПа (21,2 psi)

183 кПа (26,5 psi)

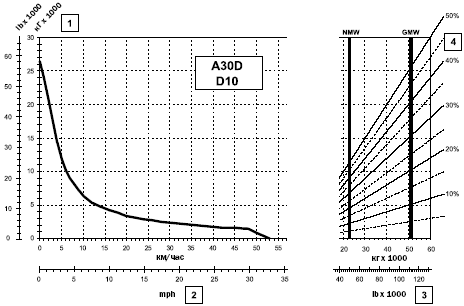

Тяговое усилие и замедление Volvo A30D 6x6



Тяговое усилие на колесе



VOLVO A30D

Тяговое усилие на колесе



 1. Тяговое усилие в тоннах (кг х 1000)

 2. Скорость в км/ч

 3. Масса машины в тоннах

 4. Уклон в % + сопротивление качению в %

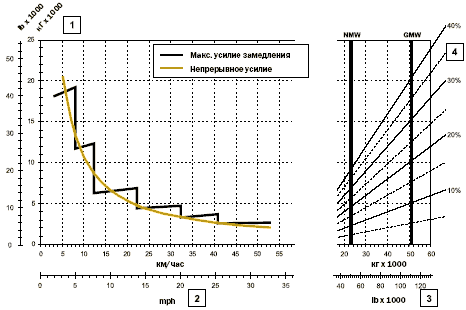

Усилие замедления



Гидравлической и моторный тормоз



VOLVO A30D

Тормозное усилие

 (Гидрозамедлитель + дросселирование выхлопа)



 1. Тормозное усилие в в тоннах (кг х 1000)

 2. Скорость в км/ч

 3. Масса машины в тоннах

4. Уклон в % - сопротивление качению в %



ПРАВИЛА ПОЛЬЗОВАНИЯ ДИАГРАММАМИ

 Диагональные линии представляют полное сопротивление движению (уклон в % плюс сопротивление качению в %).

 Диаграммы построены для сопротивления качению 0%, стандартных шин и трансмиссии, если не оговорено иное.



 А. Выберите диагональ с соответствующим полным сопротивлением, указанным по правой стороне диаграммы.

 В. Найдите пересечение диагонали с линией полной массы машины, NMW (порожняя) или GMW (груженая).

 С. Из точки пересечения проведите горизонтальную линию влево до пересечения с кривой тягового усилия или кривой тормозного усилия.

 D. Координата полученной точки по оси скоростей дает скорость машины.

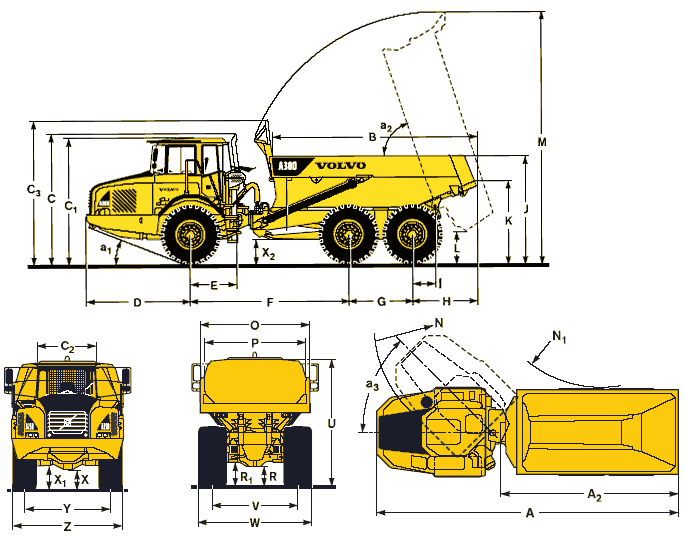

Габаритные размеры Volvo A30D (порожний, с шинами 750/65R25)



VOLVO A30D

A

10394 мм (34’ 1)

H

1688 мм (5’ 7)

U

3310 мм (10’ 10)

AVOLVO A30D

14954 мм (16’ 3)

I

608 мм (2’ 0)

V

2216 мм (7’ 3)

AVOLVO A30D

6032 мм (19’ 9)

J

2856 мм (9’ 4)

W

2941 мм (9’ 8)

B

5339 мм (17’ 6)

K

2121 мм (7’ 2)

X

456 мм (1’ 6)

C

3428 мм (11’ 3)

L

686 мм (2’ 3)

XVOLVO A30D

582 мм (1’ 11)

CVOLVO A30D

3318 мм (10’ 11)

M

6592 мм (21’ 8)

XVOLVO A30D

659 мм (2’ 2)

CVOLVO A30D

1768 мм (5’ 10)

N

8105 мм (26’ 7)

Y

2216 мм (7’ 3)

СVOLVO A30D

3824 мм (12’ 7)

NVOLVO A30D

4037 мм (13’ 3)

Z

2941 мм (9’ 8)

D

2764 мм (9’ 1)

O

2900 мм (9’ 6)

aVOLVO A30D

23,5°

E

1210 мм (4’ 0)

P

2706 мм (8’ 11)

aVOLVO A30D

70°

F

4175 мм (13’ 8)

R

513 мм (1’ 8)

aVOLVO A30D

45°

G

1670 мм (5’ 6)

RVOLVO A30D

635 мм (2’ 1)

Грузоподъемности (вместимость кузова с шапкой по SAE 2:1)

Грузоподъемность

28 000 кг (31 sh tn)

Вместимость кузова

геометрическая

13,6 мVOLVO A30D (17,8 ydVOLVO A30D)

с шапкой

17,5 мVOLVO A30D (22,9 ydVOLVO A30D)

Вместимость кузова с верхним задним бортом,

геометрическая

14 мVOLVO A30D (18,3 ydVOLVO A30D)

с шапкой

18,1 мVOLVO A30D (23,7 ydVOLVO A30D)

Вместимость кузова с нижним задним бортом,

геометрическая

13,8 мVOLVO A30D (18 ydVOLVO A30D)

с шапкой

18 мVOLVO A30D (23,5 ydVOLVO A30D)

 Стандартная комплектация

 Обеспечение безопасности



 Кабина с защитой по ROPS/FOPS

 Платформа для обслуживания

 Фрикционное покрытие на капоте и крыльях

 Огни аварийной сигнализации

 Звуковой сигнал

 Защитная решетка заднего окна

 Зеркала заднего вида

 Втяжной ремень безопасности (3)

 Резервное рулевое управление

 Замок шарнира рамы

 Замок поднятого кузова

 Очистители стекол с прерывистым режимом работы

 Омыватели стекол



 Комфорт



 Рулевая колонка с регулировкой по высоте и углу установки

 Отопитель кабины с фильтрацией забортного воздуха и размораживателем стекол окон

 Верхняя панель для радио и багажа

 Солнечный козырек

 Тонированные стекла окон

 Держатель для напитков и вещей

 Прикуриватель

 Пепельница

 Место для бытового холодильника

 Багажный ящик



 Двигатель



 Непосредственный впрыск, электронное управление

 Турбонагнетатель и промежуточный охладитель

 Пробки для слива масла под шланг

 Упрощенный доступ к фильтрам

 Пусковой подогреватель для облегчения холодного пуска



 Электрооборудование



 Генератор на 24 В, 55 А

 Выключатель батареи

 Дополнительная розетка на 24 В для бытового холодильника



 Светотехника:



 VOLVO A30DПередние фары

 VOLVO A30DСтояночные огни

 VOLVO A30DУказатели поворота

 VOLVO A30DЗадние габаритные огни

 VOLVO A30DФонари заднего хода

 VOLVO A30DСтоп-сигналы

 VOLVO A30DОсвещение салона

 VOLVO A30DПодсветка приборов



 Средства информирования оператора



 Приборы:

 VOLVO A30DСпидометр

 VOLVO A30DТахометр

 VOLVO A30DУказатель давления в тормозах

 VOLVO A30DУказатель уровня топлива

 VOLVO A30DУказатель температуры масла в трансмиссии



 Подсветка всех переключателей

 Блок контрольных ламп

 Центральная система предупреждения (3 уровня) для критичных функций



 Контрольный монитор в центре панели, обеспечивающий:



 VOLVO A30DАвтоматические проверки при запуске

 VOLVO A30DИнформацию о работе машины (выбор данных по меню)

 VOLVO A30DДиагностику неисправностей

 VOLVO A30DСчетчик моточасов

 VOLVO A30DЧасы

 VOLVO A30DИнформацию об основных параметрах машины



Силовая передача



 Автоматическая трансмиссия

 Гидротрансформатор с автоматической блокирующей фрикционной муфтой

 Раздаточная коробка, 1-ступенчатая

 Гидрозамедлитель с управляемым замедлением

 Переключаемый оператором привод на 4 и 6 колес (6х4 и 6х6)

 Блокировка продольного (межосевого) дифференциала

 100%-е блокировки поперечных дифференциалов на всех мостах

 Тормозная система

 Полностью гидравлические дисковые тормоза

 Двухконтурная тормозная система

 Стояночный тормоз на валу привода



 Кузов



 Кузов, приспособленный для обогрева выхлопными газами

 Погрузочно-разгрузочный тормоз



 Шины



 750/65R25



 Прочее



 Осушитель воздуха



Дополнительное оборудование

 Сервисное оборудование



 Комплект инструмента с устройством для накачивания шин

 Электроподъемник капота



 Двигатель



 Подогреватель охлаждающей жидкости (на 120 В или 220 В)

 Дополнительный мощный очиститель воздуха

 Внешнее устройство аварийной остановки двигателя

 Возможность остановки двигателя с задержкой



 Электрооборудование



 Рабочие фары на крышу кабины

 Рабочие фары на задние брызговики

 Вращающийся проблесковый маячок на складном кронштейне

 Сигнал заднего хода

 Система заднего обзора

 Противоугонная система

 Фары для левостороннего движения

 Мощный генератор на 80 А



 Кабина



 Сиденье с пневмоподвеской и обогревом

 Сиденье инструктора с ремнем безопасности

 Электрообогреватели зеркал заднего вида

 Кондиционер

 Установочный комплект для радио AM/FM, магнитола

 Кабельный комплект для электроотопителя кабины (на 120 В или 220 В)

 Солнцезащитная шторка



 Обеспечение безопасности



 Огнетушитель и аптечка первой помощи



 Внешнее оборудование



 Задние брызговики



 Кузов



 Комплект для обогрева кузова выхлопными газами

 Нижний навесной задний борт с рычажным приводом

 Верхний навесной задний борт с тросовым приводом

 Противоизносные панели

 Дополнительный передний противопросыпной щиток

 Панели для наращивания бортов кузова, 200 мм



 Прочее оборудование



 Синтетическая (биоразложимая) гидрожидкость

 Арктический комплект для системы смазки

 Ящик для инструмента



 Шины



 23,5 R25



 В связи с постоянным совершенстваванием изделий мы оставляем за собой право изменять их спецификации и конструкцию без предварительного уведомления. На иллюстрациях могут быть изображены машины не в стандартном исполнении.







Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
