VOLVO A25D



VOLVO A25D



- Мощность двигателя, по SAE J1995, полная: 228 кВт (306 л.с.), по SAE J1349, полезная: 227 кВт (304 л.с.)



 - Вместимость кузова, с шапкой: 15,0 мVOLVO A25D (19,6 ydVOLVO A25D)



 - Грузоподъемность: 24,0 т (26,4 sh tn)



 - Кабина Volvo- с отличным обзором, эргономичная и комфортабельная.



 - Сокращенное обслуживание, отсутствуют ежедневная и еженедельная смазки



 - Электронная система информации для оператора



 - Высокоэффективный низкоэмиссионный дизель Volvoс электронным управлением, непосредственным впрыском, турбонаддувом и промежуточным охладителем



 - Полностью автоматическая планетарная трансмиссияс электронным управлением



 - Гидрозамедлитель,встроенный в трансмиссию



 - Раздаточная коробка с блокировкой межосевого дифференциала



 - 100%-е блокировки дифференциаловвсех мостов и продольного (межосевого)



 - Трехточечная подвеска переднего моста



 - Задняя внедорожная тележка Volvoс независимо качающимися мостами и большим дорожным просветом



 - Погрузочно-разгрузочный тормоз Volvo

Двигатель

 Низкоэмиссионный 6-цилиндровый рядный 4-тактный дизель Volvo с электронным управлением, непосредственным впрыском, турбонаддувом, промежуточным охладителем и сменными мокрыми гильзами цилиндров.



 Вентилятор радиатора: С переменной скоростью вращения и гидростатическим приводом, включаемый термостатом лишь по необходимости.



 Моторный тормоз: Устройство дросселирования выхлопа.



Изготовитель, модель

Volvo D10BACE2*

Изготовитель, модель

Volvo D10BADE2**

Макс. мощность при

33.3 об./с (2000 об./мин)

SAE J1995 полная

228 кВт (306 л.с.)

Мощность на маховике при

33,3 об./с (2000 об./мин)

SAE J1349, DIN 6271 полез.***

227 кВт (304 л.с.)

Макс крутящий момент при

22,5 об./с (1350 об./мин)

SAE J1995 полный

1375 Нм (1014 lb ft)

SAE J1349, DIN 6271 полез.***

1365 Нм (1007 lb ft)

Рабочий объем

9,6 л (586 in 3)

Диаметр поршня

120 мм (4,8 in)

Ход поршня

140 мм (5,5 in)

________________

 * Отвечает US (EPA) step 2, California (CARB) step 2 и Europe (EU) step 2.



 ** Отвечает Europe (EU) step 2.



 *** При нормальных оборотах вентилятора. При макс. оборотах вентилятора макс. мощность на маховике составляет 214 кВт (287 л.с.), а момент - 1276 Нм (941 lb ft), что соответствует DIN 70020.



Электросистема

Маркировка всех кабелей, разъемов и выводов. Кабеля заключены в пластиковые короба, закрепленные на раме. Галогенные лампы. Готовая разводка под дополнений*. При необходимости - разъемы стандарта влагозащиты IP67.

 ________________

* Текст соответствует оригиналу. - Примечание КОДЕКС.



Рабочее напряжение

24 В

Емкость батарей

2х170 Ач

Генератор

1,54 кВт (55 А)

Двигатель стартера

6,6 кВт (8,8 л.с.)

Заправочные емкости

 Компьютерная система контролирует уровни всех жидкостей, сокращая время обслуживания. Сроки следующего обслуживания и значения критических параметров машины выводятся на монитор на панели управления.

 Удобство обслуживания: Откидная передняя решетка с лестницей для доступа к блоку фильтров. Открывающийся на 90° капот для полного доступа к двигателю. Сливные шланги и поворотный радиатор для простоты очистки.



 Заправочные емкости



Система смазки двигателя

38 л (10 US gal)

Топливный бак

400 л (105,7 US gal)

Система охлаждения

80 л (21,1 US gal)

Трансмиссия, всего

48 л (12,7 US gal)

Раздаточная коробка

8,5 л (2,2 US gal)

Ступица колеса

3 л (0,8 US gal)

Передний мост

32 л (8,5 US gal)

Первый мост тележки

36 л (9,5 US gal)

Второй мост тележки

32 л (8,5 US gal)

Тормозная гидравлика

2 л (0,53 US gal)

Гидросистема

260 л (68,7 US gal)

Бак гидрожидкости

180 л (47,6 US gal)

 Силовая передача

 Специально сконструирована для сочлененных самосвалов, содержит только компоненты производства Volvo.



 Гидротрансформатор:Одноступенчатый, со статором с муфтой свободного хода и автоматическими блокирующими муфтами всех передач.



 Коробка передач:Полностью автоматическая планетарная с 6 передачами переднего и 2 заднего хода и встроенным гидрозамедлителем.



 Раздаточная коробка:Volvo, одноступенчатая, с отбором мощности и 100%-й блокировкой дифференциала.



 Мосты: Volvo, с полностью разгруженными полуосями, планетарными бортовыми редукторами и 100%-ми блокировками дифференциалов.



 Блокировки дифференциалов:Одна продольная и три поперечных, 100%-е, включаемые оператором на ходу машины.



 Привод:6х4 или 6х6, переключаемый оператором на ходу машины.



Гидротрансформатор

2,37:1

Трансмиссия

Volvo PT 1560

Раздаточная коробка

Volvo IL 1

Мосты

Volvo AH 56

 Скорости на передачах, макс.



 Передний ход



1-я

8 км/ч ( 5 mph)

2-я

12 км/ч ( 7,5 mph)

3-я

22 км/ч (13 mph)

4-я

31 км/ч (19,3 mph)

5-я

40 км/ч (24,8 mph)

6-я

53 км/ч (32,9 mph)

 Задний ход



1-я

8 км/ч ( 5 mph)

2-я

13 км/ч ( 8,1 mph)

 Подвеска

 Уникальная необслуживаемая подвеска Volvo. Все оси имеют трехточечную подвеску, обеспечивающую независимость их перемещений при езде по бездорожью.



 Передний мост: По одной резиновой пружине и по два амортизатора на каждой стороне машины. Подвеска не требует техобслуживания.



 Мосты тележки: Уникальная внедорожная тележка Volvo с независимо качающимися мостами. Большой ход мостов обеспечивает стабильное и ровное движение кузова с грузом.



Тормозная система

 Двухконтурная тормозная система с пневмогидравлическими дисковыми тормозами, отвечающая полной массе машины согласно ISO 3450 и SAE J1473.



 Рабочие тормоза: Сухие дисковые тормоза всех колес.



 Контуры привода:Один контур для переднего моста и один контур для мостов задней тележки.



 Стояночный тормоз: Приводимый в действие пружиной дисковый тормоз на валу привода, удерживающий груженую машину на уклоне до 18%. При включенном стояночном тормозе межосевой дифференциал блокируется.



 Компрессор:С шестеренчатым приводом от трансмиссии.



 Замедлитель:Встроенный в трансмиссию, гидравлический, с плавным регулированием усилия торможения.



 Полное усилие замедления при использовании гидрозамедлителя и дросселирования выхлопа приведено на диаграмме.



Гидросистема

 Поршневые гидронасосы переменного объема с авторегулированием по нагрузке обеспечивают отбор мощности двигателя лишь в меру необходимости.



 Гидронасосы:Гидронасосы с приводом от двигателя на валах отбора мощности от маховика. Один поршневой насос резервного рулевого управления с приводом от колес, расположенный на раздаточной коробке.



 Фильтры: Один фильтр с фильтрующим элементом из стекловолокна и магнитным сердечником.



 Производительность каждого из насосов



с приводом от двигателя

105 л/мин (27,7 US gpm)

с приводом от колес

142 л/мин (37,5 US gpm)

при оборотах вала

52.5 об./с (3150 об./мин)

Рабочее давление

25 МПа (3628.4 psi)

 Кабина

 Эргономичная и комфортабельная кабина Volvo на виброгасящей резиновой подвеске, имеющая отличный обзор, удобные ступени и широкую дверь без порога. Рулевая колонка с регулировкой по высоте и углу наклона. Верхняя панель - для радио и багажа. Коммуникационная система на панели управления. Багажные отсеки.



 Стандарты: Кабина отвечает стандартам ROPS/FOPS(ISO 3471, SAE J1040/ISO 3449, SAE J231).



 Отопитель/обдув стекол: C фильтром забортного воздуха, 4-скоростным вентилятором, обеспечивающим наддув герметизированной кабины, регулируемыми дефлекторами вентиляции и отдельными отверстиями для размораживания стекол для всех окон.



 Сиденье оператора:Регулируемое сиденье с втяжным ремнем безопасности и негорючей обивкой.



 Уровень шума в кабине по ISO 6394 - 74 дБ (А)



Рулевое управление

 Рулевое управление поворотом рамы в сочленении с гидромеханическим приводом с самокомпенсацией, быстрое, безопасное и точное даже при высоких скоростях откатки. Малое усилие на руле и 3.4 оборота руля между упорами для удобства маневрирования на малой скорости.



 Гидроцилиндры:Два двойного действия.



 Резервное рулевое управление:Соответствует полной массе машины согласно ISO 5010.



 Угол поворота рамы: ±45°



Кузов

 Погрузочно-разгрузочный тормоз:При работающем двигателе включаются рабочие тормоза грузовой тележки, а трансмиссия переключается на нейтраль.



 Кузов:Кузов из закаленной и отпущенной стали с плоскими панелями, изготовленными из Hardox 400.



 Гидроцилиндры подъемника: Два одноступенчатых двойного действия.



Угол опрокидывания

74°

Опрокидывание с грузом

12 сек

Опускание

9 сек

 Толщина панелей кузова



Передние

8 мм (0,31 in.)

Боковые

12 мм (0,47 in.)

Днище

14 мм (0,55 in.)

Задняя часть

14 мм (0,55 in.)

Предел текучести металла

900 Н/ммVOLVO A25D (130000 psi)

Прочность на растяжение

1250 Н/ммVOLVO A25D (181000 psi)

Твердость, мин.

360 HB

 Весовые характеристики

 Эксплуатационные массы включают массу всех жидкостей и оператора.



 Шины: .5 R25



 Эксплуатационная масса:



 Порожний



На переднем мосту

12160 кг (26808 lb)

На мостах тележки

9400 кг (20723 lb)

Всего

21560 кг (47531 lb)

Полезная нагрузка

24000 кг (52910 lb)

 Полная масса:



На переднем мосту

14140 кг (31173 lb)

На мостах тележки

31420 кг (69268 lb)

Всего

45560 кг (100441 lb)

 Давление на грунт

 При номинальной загрузке и просадке колес в грунт на 15% от их радиуса на порожней машине.



 С шинами: ,5 R25



 Порожний



Передние

123 кПа (17,8 psi)

Задние

48 кПа ( 7,0 psi)

 Груженый



Передние

144 кПа (20,9 psi)

Задние

159 кПа (23,1 psi)

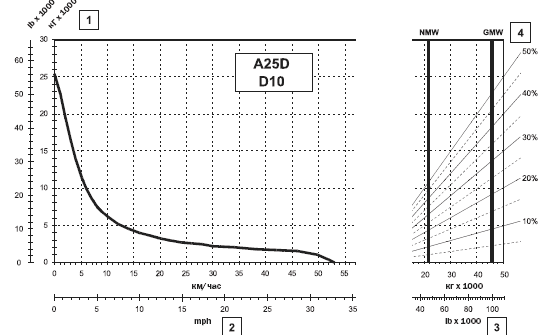

 ТЯГОВОЕ УСИЛИЕ И ЗАМЕДЛЕНИЕ VOLVO A25D 6x6



Тяговое усилие на колесе



VOLVO A25D

 1. Тяговое усилие в тоннах (lbf)

 2. Скорость в км/ч (mile/h)

 3. Масса машины в кг (lb)

 4. Уклон в % + сопротивление качению в %

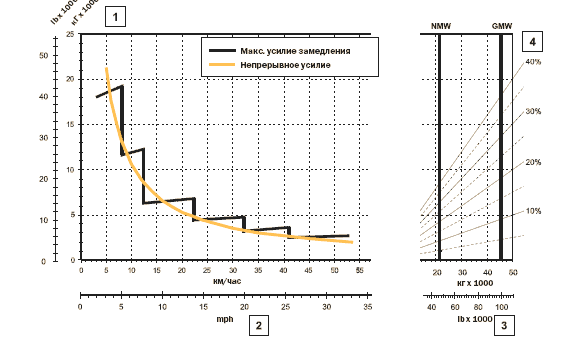

Усилие замедления

 Гидравлический и моторный тормоза



VOLVO A25D

ТОРМОЗНОЕ УСИЛИЕ

 (Гидрозамедлитель + дросселирование выхлопа)



 1. Тормозное усилие в тоннах (lbf)

 2. Скорость в км/ч (mile/h)

 3. Масса машины в кг (lb)

 4. Уклон в % - сопротивление качению в %

ПРАВИЛА ПОЛЬЗОВАНИЯ ДИАГРАММАМИ

 Диагональные линии представляют полное сопротивление движению (уклон в % плюс сопротивление качению в %).



 Диаграммы построены для определения сопротивления качению 0% стандартных шин и трансмиссии, если не оговорено иное.



 А. Выберите диагональ с соответствующим полным сопротивлением, указанным по правой стороне диаграммы.



 В. Найдите пересечение диагонали с линией полной массы машины, NMW (порожняя) или GMW (груженая).



 С. Из точки пересечения проведите горизонтальную линию влево до пересечения с кривой тягового усилия или кривой тормозного усилия.



 D. Координата полученной точки по оси скоростей дает скорость машины.

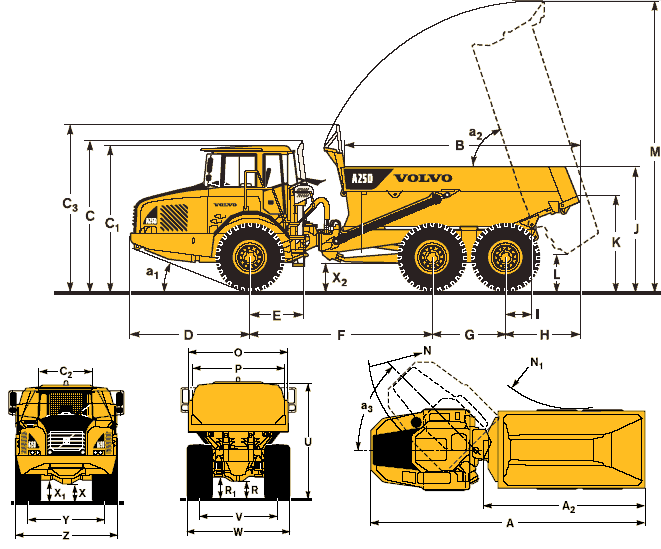

Габаритные размеры Volvo A25D (порожний, с шинами 23,5 R25)



VOLVO A25D

A

10220 мм (33’6)

H

1610 мм (5’ 3)

U

3257 мм (10’ 8)

AVOLVO A25D

4954 мм (16’3)

I

608 мм (1’ 12)

V

2258 мм (7’ 5)

AVOLVO A25D

5764 (18’11)

J

2778 мм (9’ 1)

W

2859 мм (9’ 5)

B

5152 мм (16’11)

K

2102 мм (6’ 11)

X

456 мм (1’ 6)

C

3428 мм (11’3)

L

677 мм (2’ 3)

XVOLVO A25D

581 мм (1’ 11)

CVOLVO A25D

3318 мм (10’ 11)

M

6559 мм (21’ 6)

XVOLVO A25D

659 мм (2’ 2)

CVOLVO A25D

1768 мм (5’ 10)

N

8106 мм (26’ 7)

Y

2258 мм (7’ 5)

СVOLVO A25D

3760 мм (12’ 4) с противопросыпным щитком

NVOLVO A25D

4079 мм (13’ 5)

Z

2859 мм (9’ 5)

D

2764 мм (9’ 1)

O

2700 мм (8’ 10)

aVOLVO A25D

23,5°

E

1210 мм (4’ 0)

P

2490 мм (9’ 2)

aVOLVO A25D

74°

F

4175 мм (13’ 8)

R

512 мм (1’ 8)

aVOLVO A25D

45°

G

1670 мм (5’ 6)

RVOLVO A25D

634 мм (2’ 1)

Грузоподъемности (вместимость кузова с шапкой по SAE 2:1)

Грузоподъемность

24500 кг (26 sh tn)

Вместимость кузова,

геометрическая

11,7 мVOLVO A25D (15,3 ydVOLVO A25D)

с шапкой

15 мVOLVO A25D (19,6 ydVOLVO A25D)

Вместимость кузова с верхним задним бортом,

геометрическая

12,1 мVOLVO A25D (15,8 ydVOLVO A25D)

с шапкой

15,6 мVOLVO A25D (20,4 ydVOLVO A25D)

Вместимость кузова с нижним задним бортом,

геометрическая

12 мVOLVO A25D (15,7 ydVOLVO A25D)

с шапкой

15,3 мVOLVO A25D (20 ydVOLVO A25D)

 Стандартная комплектация



Обеспечение безопасности



 Кабина с защитой по ROPS/FOPS

 Платформа для обслуживания

 Фрикционное покрытие на капоте и крыльях

 Огни аварийной сигнализации

 Звуковой сигнал

 Защитная решетка заднего окна

 Зеркала заднего вида

 Втяжной ремень безопасности шириной 3

 Резервное рулевое управление

 Замок шарнира рамы

 Замок поднятого кузова

 Очистители стекол с прерывистым режимом работы

 Омыватели стекол



 Комфорт



 Рулевая колонка с регулировкой по высоте и углу установки

 Отопитель кабины с фильтрацией забортного воздуха и размораживателем стекол окон

 Солнечный козырек переднего окна

 Тонированные стекла окон

 Держатель для напитков и вещей

 Верхняя панель для радио и багажа

 Прикуриватель

 Пепельница

 Место для бытового холодильника

 Багажный ящик



 Двигатель



 Непосредственный впрыск, электронное управление

 Турбонагнетатель

 Промежуточный охладитель

 Вынесенные пробки и шланг для слива масла

 Вынесенные масляные фильтры

 Пусковой подогреватель для облегчения холодного пуска



 Электрооборудование



 Генератор на 55 А

 Выключатель батареи

 Дополнительная электророзетка на 24 В для холодильника

 Светотехника:

 VOLVO A25DПередние фары

 VOLVO A25DVOLVO A25DСтояночные огни

VOLVO A25DУказатели поворота

 VOLVO A25DЗадние габаритные огни

 VOLVO A25DФонари заднего хода

 VOLVO A25DСтоп-сигналы

 VOLVO A25DОсвещение салона

 VOLVO A25DПодсветка приборов

 Средства информирования оператора



 VOLVO A25DПриборы:

 VOLVO A25DСпидометр

 VOLVO A25DТахометр

 VOLVO A25DУказатель давления в тормозах

 VOLVO A25DУказатель уровня топлива

 VOLVO A25DУказатель температуры масла в трансмиссии

 Подсветка всех переключателей

 Единый блок контрольных ламп для удобства контроля

 Центральная система предупреждения (3 уровня) для критичных функций

 Контрольный монитор в центре панели, обеспечивающий:

 VOLVO A25DАвтоматические проверки при запуске

 VOLVO A25DОперативную информацию о важнейших параметрах работы машины

 VOLVO A25DДиагностику неисправностей

 VOLVO A25DЧасы

 VOLVO A25DСчетчик моточасов

 VOLVO A25DЗадание параметров машины



Силовая передача



 Автоматическая трансмиссия с электронным управлением

 Гидротрансформатор с автоматической блокирующей муфтой

 Раздаточная коробка, одноступенчатая

 Гидрозамедлитель с управляемым замедлением

 Переключамый оператором привод на 4 или 6 колес (6х4 или 6х6)

 100%-я блокировка продольного (межосевого) дифференциала

 100%-я блокировки поперечных дифференциалов на всех мостах



 Тормозная система



 Полностью гидравлические сухие дисковые тормоза

 Двухконтурная тормозная система

 Стояночный тормоз на валу привода



 Кузов



 Кузов, приспособленный для обогрева выхлопными газами

 Погрузочно-разгрузочный тормоз



 Шины



 23,5 R25



 Прочее



 Осушитель воздуха



Дополнительное оборудование



Сервисное оборудование



 Комплект инструмента с устройством для накачивания шин

 Электроподъемник капота



 Двигатель



 Подогреватель охлаждающей жидкости (на 120 В или 220 В)

 Дополнительный мощный очиститель воздуха

 Внешнее устройство аварийной остановки двигателя

 Возможность остановки двигателя с задержкой



 Электрооборудование



 Рабочие фары на крышу кабины

 Рабочие фары на задние брызговики

 Вращающийся проблесковый маячок на складном кронштейне

 Система заднего обзора

 Сигнал заднего хода

 Противоугонная система, предотвращающая запуск двигателя

 Фары для левостороннего движения

 Мощный генератор на 80 А



 Кабина



 Сиденье оператора с пневмоподвеской и обогревом

 Сиденье инструктора с ремнем безопасности

 Кондиционер

 Электрообогреватели зеркал заднего вида

 Установочный комплект для радио AM/FM, магнитола

 Кабельный комплект для электроотопителя кабины (на 120 В или 220 В)

 Солнцезащитные шторки



 Обеспечение безопасности



 Огнетушитель и аптечка первой помощи



 Внешнее оборудование



 Задние брызговики



 Кузов



 Комплект для обогрева кузова выхлопными газами

 Нижний навесной задний борт с рычажным приводом

 Верхний навесной задний борт с тросовым приводом

 Противоизносные панели

 Дополнительный передний противопросыпной щиток

 Панели для наращивания бортов кузова, 200 мм



 Прочее оборудование



 Синтетическая (биоразложимая) гидрожидкость

 Арктический комплект для системы смазки

 Инструментальный ящик



 В связи с постоянным совершенстваванием изделий мы оставляем за собой право изменять их спецификации и конструкцию без предварительного уведомления. На иллюстрациях могут быть изображены машины не в стандартном исполнении.







Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
