Прокат холоднокатаный тонколистовой оцинкованный

Прокат холоднокатаный тонколистовой оцинкованный

Характеристики



Вид продукции

Размер, мм

Класс цинк. покрытия

Марка стали

толщина

ширина

длина

Прокат холоднокатаный тонколистовой оцинкованный

Листы

 ГОСТ 14918

0,5 - 1,5

1000 - 1250

2000 - 2500

1 класс:

 258 до 570 гр/м

 2 класс:

 142,5 до 258 гр/м

08 кп, пс

 ГОСТ 9045

 08 кп, 08 пс, 10 кп

 ГОСТ 1050

 Ст 1 кп, Ст 2 кпГОСТ 380

Рулоны

 ГОСТ 14918

0,5 - 1,5

1000 - 1250

-

Лента резаная из оцинкованной стали

 (по согласованным техническим требованиям)

0,5 - 1,5

100 - 650

-

Стали горячекатаные RAEX LASER для лазерной резки



Раутаруукки является пионером в области разработки сталей для лазерной резки и одним из ведущих поставщиков стальной продукции, специально разработанной для лазерной резки.

Научно-исследовательские работы в области сталей для лазерной резки были начаты в 1987 году, и в 1990 году были выпущены коммерческие партии новой стальной продукции RAEX LASER. Эти стали были созданы благодаря тесному сотрудничеству одновременно с производителями оборудования для лазерной резки и предприятиями, использующими лазерную резку.

Продукция RAEX LASERпозволяет оптимизировать выпуск продукции в первую очередь на производствах, где применяется лазерная резка и холодная формовка.

Благодаря минимизированному эффекту упругого последействия и отсутствию остаточных напряжений, продукция RAEX LASERпозволяет обеспечить отсутствие сбоев в работе оборудования, а также точность радиусов гибки и на полностью автоматизированных производственных линиях.

Минимально допустимый радиус гибки для сталей RAEX LASERсущественно меньше, чем для стандартных сталей.

 Номенклатура сталей RAEX LASER

 Как по механическим характеристикам так и по геометрическим параметрам Раутаруукки производит самую широкую на Европейском рынке номенклатуру сталей для лазерной резки. Это дает возможность обеспечить поставку всей требуемой заказчиком номенклатуры с одного производства.

Возможна поставка сталей RAEX LASERс пределом прочности от 220 до 700 Н/мм2, толщиной от 2 до 40 мм. Максимальная рекомендуемая длина листа составляет 6000 мм, что объясняется возможностью упаковки листов для дальнейшей транспортировки.

В группу сталей RAEX LASERвходят также стали, известные под марками RAEX S 235 LASER, RAEX S 275 LASERи RAEX S355 LASER, соответствующие стандартам на обычные конструкционные стали.

Особые свойства сталей RAEX LASER

Прокат холоднокатаный тонколистовой оцинкованный

 При разработке сталей RAEX LASERспециалисты Раутаруукки стремились создать продукцию, отвечающую одновременно самым высоким требованиям, предъявляемым к высококачественным мелкозернистым сталям и к сталям, предназначенным для лазерной резки.

Особые свойства сталей RAEX LASERпозволяют сократить производственные расходы, сэкономить время, улучшить качество и повысить производительность.

Измерения показали, что оптимальная скорость резки листов RAEX LASERпревосходит скорость резки обычных сталей на величину от 5% до 20%.



При резке сталей RAEX LASERкромки получаются чистыми и свободными от заусенцев. Не имеющая дефектов поверхность реза не требует дополнительной чистовой механической обработки, обеспечивая сокращение рабочих операций и дополнительную экономию материала.



Вырезанные детали легко отделяются от листа.



Все это позволяет обеспечить бесперебойное производство на автоматических линиях. При этом стали RAEX LASERпозволяют производить резку не изменяя рабочие параметры оборудования при поступлении каждой новой партии металла.

 Применение листов RAEX LASER для холодной формовки и сварки



 Марки сталей RAEX LASERимеют соответствия почти во всех Европейских стандартах на сталь.

Высокопрочные стали RAEX LASER- это термомеханически обработанные пластичные мелкозернистые стали, превосходящие требования стандарта EN 10149.

Возможность гибки с очень маленькими радиусами, точность толщины листа и стабильные механические свойства, позволяющие минимизировать упругое проследействие, дают возможность использовать эти стали для холодной формовки при производстве прецизионных деталей.

Хорошая свариваемость сталей RAEX LASERсвязана с низким содержанием углерода и других примесей.

 Технология производства и качество сталей RAEX LASER



 Марки сталей RAEX LASERимеют соответствия почти во всех Европейских стандартах на сталь.

Высокопрочные стали RAEX LASER- это термомеханически обработанные пластичные мелкозернистые стали, превосходящие требования стандарта EN 10149.

Возможность гибки с очень маленькими радиусами, точность толщины листа и стабильные механические свойства, позволяющие минимизировать упругое проследействие, дают возможность использовать эти стали для холодной формовки при производстве прецизионных деталей.

Хорошая свариваемость сталей RAEX LASERсвязана с низким содержанием углерода и других примесей.

Технология производства и качество сталей RAEX LASER



 Пластичные тяжелые пластины RAEX LASER- механические свойства



Марка стали

Диапазон

 толщины, мм

Предел текучести, минимум,

 Н/мм2

Временное сопротивление, диапазон, Н/мм2

Относи

 тельное

 удлинение A5%

Ударная прочность

t, °C

KV, J

RAEX 250 C LASER

5.0 - 30.0

250

360-440

29

+ 20

27

RAEX 275 MC LASER

5.0 - 20.0

275

360-460

28

- 20

40

RAEX 355 MC LASER*

5.0 - 20.0

355

430-530

24

- 20

40

RAEX 380 MC LASER

8.0 - 20.0

380

450-590

23

- 20

40

RAEX 420 MC LASER

8.0 - 20.0

420

490-620

21

- 20

40

* Соответствует стандарту EN 10149-2.

Пластичные мерные листы RAEX LASER- механические свойства

Марки стали

Диапазон

толщины,

мм

Предел текучести, минимум, Н/мм2

Временное сопротивление, диапазон, Н/мм2

Относи

 тельное

 удлинение A5%

Ударная прочность

t, °C

KV, J

RAEX 220 C LASER

2.0 - 15.0

220

310 - 410

34

-

-

RAEX 250 C LASER

2.0 - 15.0

250

360 - 440

29

+ 20

27

RAEX 275 MC LASER*

2.0 - 15.0

275

360 - 460

28

- 20

40

RAEX 355 MC LASER*

2.0 - 13.0

355

430 - 510

24

- 20

40

RAEX 380 MC LASER*

2.0 - 13.0

380

450 - 550

23

- 20

40

RAEX 420 MC LASER*

2.0 - 13.0

420

490 - 570

21

- 20

40

RAEX 460 MC LASER*

3.0 - 12.0

460

520 - 670

18

- 20

40

RAEX 500 MC LASER*

3.0 - 10.0

500

550 - 690

16

- 20

40

RAEX 700 MC LASER*

3.0 - 8.0

700

750 - 950

14

- 20

40

* Соответствует стандарту EN 10149-2.

Пластичные свойства сталей RAEX LASERПрокат холоднокатаный тонколистовой оцинкованный



Пластичные тяжелые пластины RAEX LASER- способность к формовке



Марка стали

Диапазон толщины, мм, d = номинальной толщине

.0

 .0

6.0

 .0

7.0

 .0

8.0

 .0

10.0

 .0

12.0

 .0

14.0

 .0

16.0

 .0

18.0

 .0

20.0

 .0

Минимально допустимый внутренний радиус изгиба, мм

 (в любом направлении)

RAEX 250 C LASER

6.0

7.0

8.0

10.0

12.0

14.0

16.0

18.0

20.0

1.0 x d

RAEX 275 MC LASER

3.5

4.05

5.0

6.0

7.5

8.5

9.6

11.0

12.0

-

RAEX 355 MC LASER

5.0

5.5

6.5

8.0

9.5

11.5

13.0

14.7

16.0

-

RAEX 380 MC LASER

-

-

8.0

10.0

12.0

14.0

16.0

18.0

20.0

-

RAEX 420 MC LASER

-

-

8.0

10.0

120.

14.0

16.0

18.0

20.0

-

Пластичные мерные листы RAEX LASER- способность к формовке



Марка стали

Диапазон толщин, мм

.0

 .5

2.5

 .0

3.0

 .0

4.0

 .0

5.0

 .0

6.0

 .0

7.0

 .0

8.0

 .0

10.0

 .0

12.0

 .0

14.0

 .0

Минимально допустимый внутренний радиус изгиба, мм

 (в любом направлении)

RAEX 220 C LASER

1.0

1.0

1.5

1.5

2.0

3.5

4.0

5.0

6.0

7.0

8.5

RAEX 250 C LASER

1.5

1.5

2.0

2.5

3.0

5.0

5.5

7.0

8.5

10.0

11.5

RAEX 275 MC LASER

0.5

0.7

1.0

1.3

1.5

3.0

3.5

4.0

5.0

6.0

-

RAEX 355 MC LASER

0.5

0.7

1.0

1.5

2.0

3.5

4.0

5.0

6.0

7.0

-

RAEX 380 MC LASER

1.0

1.5

2.0

2.5

3.0

4.5

5.0

6.5

8.5

10.5

-

RAEX 420 MC LASER

1.0

1.5

2.0

2.5

3.0

5.5

6.5

8.0

9.5

11.0

-

RAEX 460 MC LASER

-

3.0

3.0

4.0

5.0

8.0

9.0

11.0

13.0

-

-

RAEX 500 MC LASER

-

4.0

4.0

5.0

6.0

10.0

11.0

13.0

15.0

-

-

RAEX 700 MC LASER

-

5.0

8.0

10.0

13.0

16.0

18.0

-

-

-

-

Химический состав сталей RAEX LASERПрокат холоднокатаный тонколистовой оцинкованный



Пластичные тяжелые пластины RAEX LASER- химический состав и углеродные эквиваленты.

Марка стали

Химический состав %

Углеродный эквивалент

C max

Si max

Mn max

S max

P max

Al min

CEV, максимум

RAEX 250 C LASER

0.12

0.03

1.20

0.020

0.020

0.015

0.30

RAEX 275 MC LASER

0.12

0.03

1.30

0.015

0.020

0.015

0.32

RAEX 355 MC LASER

0.12

0.03

1.50

0.015

0.020

0.015

0.34

RAEX 380 MC LASER

0.12

0.03

1.50

0.015

0.020

0.015

0.36

RAEX 420 MC LASER

0.12

0.03

1.60

0.015

0.020

0.015

0.38

Пластичные мерные листы RAEX LASER- химический состав и углеродные эквиваленты



Марка стали

Химический состав %

Углеродный

 эквивалент

C max

Si max

Mn max

S max

P max

Al min

CEV,

 максимум

RAEX 220 C LASER

0.12

0.03

0.60

0.020

0.020

0.020

0.20

RAEX 250 C LASER

0.12

0.03

0.80

0.020

0.020

0.015

0.22

RAEX 275 MC LASER

0.12

0.03

1.30

0.010

0.020

0.015

0.22

RAEX 355 MC LASER

0.12

0.03

1.30

0.010

0.020

0.015

0.22

RAEX 380 MC LASER

0.12

0.03

1.40

0.010

0.020

0.015

0.22

RAEX 420 MC LASER

0.12

0.03

1.50

0.010

0.020

0.015

0.28

RAEX 460 MC LASER

0.12

0.03

1.50

0.010

0.020

0.015

0.34

RAEX 500 MC LASER

0.12

0.03

1.50

0.010

0.020

0.015

0.34

RAEX 700 MC LASER

0.12

0.25

2.00

0.010

0.020

0.015

0.41

 Хранение и транспортировка сталей RAEX LASERПрокат холоднокатаный тонколистовой оцинкованный



Компания Раутаруукки известна точностью, быстротой и своевременностью поставок. Соответствующая упаковка, транспортировка и хранение RAEX LASERгарантируют полное удовлетворение нужд заказчика.

Совершенная система поставок Раутаруукки базируется на использовании лучших достижений в технологии, точном планировании производства, отлаженной логистике и эффективном взаимодействии с дистрибьюторами.



Организация производства в компании позволяет эффективно изготавливать и поставлять даже маленькие партии металла.

Высокая гибкость производственных процессов дает возможность учитывать специальные требования к продукции, связанные с особенностями производства на предприятиях-заказчиках.

Качество поверхности и гладкость, требуемая для плит и листов RAEX LASERконтролируются более тщательно, чем для обычной стальной продукции.

Созданная система логистики позволяет обеспечить поступление на производственную линию заказчика продукции надлежащей плоскостности, без загрязнений и следов коррозии.



Дополнительная информация

Раутаруукки предоставляет заказчику всю информацию о необходимых условиях хранения и правилах обращения с продукцией RAEX LASER.

Стали горячеоцинкованная двухфазные LITEC RAGAL DPF



Прокат холоднокатаный тонколистовой оцинкованный

Стали LITEC RAGAL DPF - это горячеоцинкованные низколегированные стали с многофазной структурой. Основой является ферритная фаза, в которую внедрены пластины мартенсита.

Величина временного сопротивления разрыву двухфазных сталей LITEC RAGAL DPF составляет от 500 Н/мм2 до 1000 Н/мм2 и выше.

Формуемость и соединение деталей

Несмотря на высокие значения прочностных характеристик, стали LITEC RAGAL DPF хорошо подходят для холодной формовки благодаря их отличной формуемости, обеспечиваемой многофазной микроструктурой.

Особенно важным преимуществом данных сталей является их способность к деформационному упрочнению при формовке. Наилучший результат при изготовлении конечного изделия может быть достигнут при одновременной оптимизации свойств выбранной стали и геометрии элементов конструкции. При производстве стали существует ряд возможностей для адаптации свойств материала к требованиям, предъявляемым к конкретным изделиям.

Соединение деталей из сталей LITEC RAGAL DPF может осуществляться теми же методами, которые применяются для менее прочных марок сталей. При этом технологические параметры процесса должны быть приведены в соответствие с механическими и химическими свойствами материала.

 Механические свойства и размерный сортамент

 Высокопрочные пластичные двухфазные стали (Dual-Phase) не являются стандартными сталями, но они поставляются в соответствии с требованиями, указанными в спецификациях изготовителя или заказчика.

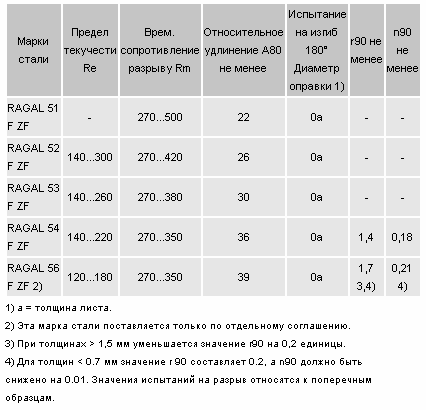

Марки и механические свойства сталей LITEC RAGAL DPF

Прокат холоднокатаный тонколистовой оцинкованный

Диапазоны размеров LITEC RAGAL DPF



Прокат холоднокатаный тонколистовой оцинкованный

Диапазоны толщины и ширины изготавливаемых горячеоцинкованных высокопрочных пластичных двухфазных тонких стальных листов по маркам стали



Прокат холоднокатаный тонколистовой оцинкованный

Виды и диапазоны толщин защитных покрытий

Прокат холоднокатаный тонколистовой оцинкованный

 Аналоги для высокопрочных двухфазных сталей (Dual-Phase)

 Отечественные аналоги для высокопрочных двухфазных сталей RAGAL

По данному классу сталей нами подобрана следующая информация:

Производитель сталей с двухфазной ферритно-мартенситной структурой – ОАО «Новолипецкий меткомбинат» (398040, г. Липецк, пл. Металлургов, 2, тел. 444909)

Нормативная документация (технические условия) на поставку проката из двухфазных сталей:

-ТУ 14-1-4554-88 «Прокат тонколистовой холоднокатаный из стали с ферритно-мартенситной структурой для холодной штамповки марок 03ХГЮ,06ХГСЮ»;



-ТУ 14-1-4696-89 «Прокат тонколистовой холоднокатаный из низколегированной стали с ферритно-мартенситной структурой для холодной штамповки марки 08ХГСЮ(класс прочности 315). Опытная партия»;

Механические свойства проката из двухфазных сталей



Прокат холоднокатаный тонколистовой оцинкованный

3. Разработчиками двухфазных марок сталей является Институт качественных сталей ФГУП ЦНИИ чермет (107005, г. Москва, 2-ая Бауманская, 9/23. Тел. 777-93-29).

В настоящее время работы по исследованию двухфазных сталей институт не проводит.

4. Литература. «Двухфазные низколегированные стали». С.А. Голованенко, Н.М. Фонштейн. М., «Металлургия», 1986г., 207с.

 Горячеоцинкованное (Z) покрытие RAGAL



Содержание цинка в покрытии RAGAL горячеоцинкованных (Z) тонких стальных листов составляет не менее 90%.



Коррозийная стойкость цинкового покрытия прямо пропорциональна толщине покрытия.

Тонкие цинковые покрытия подходят для объектов, где коррозийная агрессивность незначительна. Весьма высокое качество поверхности может быть достигнуто тонкими слоями покрытия, в связи с чем они хорошо подходят в основу для окраски, когда требования к качеству поверхности конечной продукции высокие.



Средние толщины слоя покрытия используют на объектах, где агрессивность климатических условий низкая.Типичные объекты применения - воздуховоды и установки для кондиционирования воздуха.



В наружных конструкциях , например, в кровлях и обшивке зданий, следует использовать самые толстые слои покрытия 350 г/м2 или под лакокрасочным покрытием 275 г/м2.

Для изделий, которые изготавливают путем деформирования или на сварке, рекомендуется использовать довольно тонкие слои цинкового покрытия, так как толстый слой может осложнять процесс изготовления.

Масса покрытий



Прокат холоднокатаный тонколистовой оцинкованный

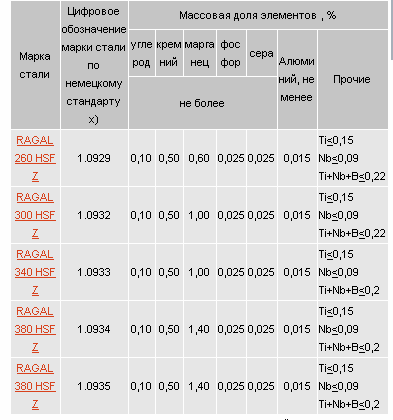

Химический состав отечественной стали идентичной стали марки RAGAL



Базовый химический состав отечественной стали идентичной торговой марке RAGAL



Класс прочности (цифра означает минимальное значение предела текучести)

Массовая

доля, %

Дополнительное микролегирование,

%

Марки стали, входящие в группу прочности

295

С до 0,16 Si до 0,5 Мп до 1,4

AL * до 0,03

 Ti до 0,03

09Г2, 09Г2Д

315

С до 0,16 Si до 0,7 Мп до 1,5

AL * до 0,03

 Ti до 0,03

14Г2,12ГС,16ГС

345

С до 0,18 Si до 0,9 Мп до 1,6

AL * до 0,03

 Ti до 0,05

 V до 0,10

 Nв до 0,02

 N до 0,03

09Г2С,09Г2СД,10Г2С1,

 10Г2С1Д,

 15ХСНД, 10ХНДП

355

C до 0,2

 Si до 1,0

 Мп до 1,6

AL * до 0,03

 Ti до 0,05

 V до 0,10

 Nв до 0,03

 N до 0,03

17ГС,15ГФ

390

С до 0,22

 Si до 1,0

AL * до 0,03

 Ti до 0,05

 V до 0,15

 Nв до 0,05

 N до 0,03

10ХСНД

* Массовая доля общего алюминия.



Примечания.

1. Производитель указанных сталей – Череповецкий металлургический комбинат (162600, г. Череповец, Вологодская область).

2. Химический состав сталей должен соответствовать нормам, указанным в ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические требования».



 Защита поверхности



Если при заказе не достигнута иная договоренность, оцинкованная поверхность подлежит защите против белой коррозии с помощью химического пассивирования, обозначение С.

При желании заказчика допускается применять консервацию, обозначение О, или оба метода вместе, обозначение СО.



Кроме того, поверхность может быть защищена органическим пассивированием (AFP Anti Finger Print), при котором тонкий лист покрывается полимерной пленкой, содержащей антикоррозионные присадки, обозначение S.



Поставка без защиты, но под ответственность покупателя, также возможна, обозначение U.



Качество глубокой вытяжки RAGAL 53 F Z всегда поставляется консервированным, обозначение О, при толщине менее 0.6 мм.



Органическое пассивирование

Общепринятое название органического пассивирования - AFP (Anti Finger Print) или TOC (Thin Organic Coating).

Органическое пассивирование - это метод защиты покрытия оцинкованной тонколистовой стали, при котором тонкий лист покрывается полимерной пленкой, содержащей замедляющие коррозию присадки.



Защитная пленка затвердевает, когда наносимые в виде водяного раствора присадки просушивают горячим воздухом.

Плотная и неподвижная пленка сцепляет коррозионные ингибиторы с поверхностью цинка, благодаря чему антикоррозионная защита тонкого листа долговечна. Толщина полимерной пленки составляет около 1 мкм.

Прокат холоднокатаный тонколистовой оцинкованный

Структура тонкого органического покрытия.

 Органическое покрытие имеет единую, неподвижную пленку без пор, содержащую соединения хрома.

 1) Полимерная пленка около 1 мкм

 Акрил - Изолирует

 2) Хромат - ингибирует, 5 - 30 мг/кв.м

3) + Присадки - например воск

 4) Цинковое покрытие

 5) Сталь



 Категории качества поверхности



Обычное качество поверхности (А)



Допускает небольшие неровности, изменения размера кристаллической структуры, темные точки, небольшие впадины, линейные следы и слабые пятна от пассивирующего раствора. Допускаются наплывы цинка или следы поперечных линий сдвига от правки растяжением.



Ответственное качество поверхности (В)



Достигается дрессировкой. Для этого качества поверхности допускаются небольшие дефекты поверхности, такие как образующиеся при правке растяжением следы поперечных линий сдвига, наддавы от дрессировки, царапины, вмятины, морозный узор, наплывы цинка ислабые пятна от пассивирующего раствора.



Особо ответственное качество поверхности (С)



Достигается дрессировкой. Более хорошая поверхность изделия не должна иметь ослабляющего эффекта на единый внешний вид окрашенной поверхности ответственного качества. Качество поверхности второй стороны должно соответствовать категории не ниже В.



Варианты покрытий и качества поверхности цинкового покрытия (Z)



Прокат холоднокатаный тонколистовой оцинкованный

Варианты покрытий и качества поверхности цинкалюминиевого покрытия (ZA)



Прокат холоднокатаный тонколистовой оцинкованный

Варианты покрытий и качества поверхности покрытий из цинкожелезного сплава (ZF)



Прокат холоднокатаный тонколистовой оцинкованный













Стали горячеоцинкованные конструкционные RAGAL



Прокат холоднокатаный тонколистовой оцинкованный

Стали RAGAL 220 S, 250 S и 280 S подходят для объектов, в которых кроме формуемости требуются гарантированные прочностные свойства.

Сталь RAGAL 320 S обладает умеренной формуемостью и подходит для умеренной гибки. Типичные объекты применения - профили и кровельные листы типа металлочерепицы.

Стали RAGAL 350 S, 400 S и 550 S подходят для изготовления несущих профилей и других объектов, от которых требуют очень большой прочности.

Горячеоцинкованные конструкционные стали поставляются марками, соответствующими стандарту EN 10147:2000.

Соответствие горячеоцинкованных конструкционных сталей со стандартами



Прокат холоднокатаный тонколистовой оцинкованный

Механические свойства горячеоцинкованных конструкционных сталей



Прокат холоднокатаный тонколистовой оцинкованный

Диапазоны толщины и ширины горячеоцинкованных (Z) конструкционных тонких стальных листов по маркам стали



Толщина, мм

RAGAL 220 S Z

 250 S Z

 Ширина, мм

280 S Z



Ширина, мм

320 S Z



Ширина, мм

350 S Z



Ширина, мм

400 S Z



Ширина, мм

550 S Z



Ширина, мм

0,45...0,49

600...1300

-

-

-

-

-

0,50...0,59

600...1300

600...1270

600...1270

600...1270

-

-

0,60...0,64

600...1400

600...1400

600...1325

600...1270

-

600...1250

0,65...0,79

600...1520

600...1400

600...1325

600...1270

-

600...1250

0,80...0,99

600...1520

600...1520

600...1400

600...1400

600...1140

600...1250

1,00...1,29

600...1520

600...1520

600...1400

600...1400

600...1240

600...1250 1)

1,30...1,49

600...1520

600...1520

600...1520

600...1400

600...1290

-

1,50...1,80

600...1520

600...1520

600...1520

600...1520

600...1290

-

1,81...2,00

600...1520

600...1520

600...1520

600...1310

600...1290

-

2,01...2,40

600...1520

600...1520

600...1400

600...1310

600...1260

-

2,41...2,50

600...1500

600...1500

600...1400

600...1310

600...1140

-

2,51...2,60

1000...1440

1000...1440

1000...1400

1000...1200

1000...1140

-

2,61...2,70

1000...1380

1000...1380

1000...1380

1000...1200

1000...1140

-

2,71...2,80

1000...1340

1000...1340

1000...1340

1000...1200

1000...1140

-

2,81...2,90

1000...1290

1000...1290

1000...1290

1000...1200

1000...1140

-

2,91...3,00

1000...1250

1000...1250

1000...1250

1000...1200

1000...1140

-

При заказе листов с обрезными кромками наибольшая ширина на 15 мм меньше, чем указанная в таблице. 1) Максимальная толщина марки стали RAGAL 550 S Z - 1,00 мм.

 Аналоги для конструкционных сталей

 Подбор отечественных аналогов для горячеоцинкованных конструкционных сталей RAGAL, производимых металлургическим концерном Раутаруукки.



№ п/п

Марка стали

Группа прочности

Механические свойства

Испытание на изгиб 180° Диаметр оправки

Стандарт на поставку

Отечественная марка - аналог

Предел текучести

 Re H/мм2

Врем. сопротивление разрыву Rm H/мм2

Относительное удлинение

A80 не менее %

1

220

не менее 300

20

Ст1, Ст2 всех степеней раскисления - ГОСТ 380

ОК300В

-

300-480

24

при толщине листа

до 2,0

мм - без оправки;

 св.2,0 мм - 1а

ГОСТ 16523 - 97

2

250

Не менее 330

19

Стали 15,20 кп - ГОСТ 1050

К330В

-

330-460

24

До 2,0мм - без оправки;

св. 2,0 мм- 1а

С цинковым покрытием К330В по ТУ 14-1-4766-90

3

280

Не менее 360

18

Ст3 всех степеней раскисления

ОК360В

-

360-530

22

До 2,0 мм-1 а; Св. 2,0 мм - 2а

ГОСТ 16523-97

4

320

Не менее 390

17

Стали 25,30 - ГОСТ 1050

К390В

390-590

20

До 2,0 мм-1 а; Св. 2,0 мм - 2а

ГОСТ 16523-97

5

350

не менее 420

16

Ст4 (всех степеней раскисления); Ст5пс, Ст5сп - ГОСТ 380

ОК400В

400-680

19

-

ГОСТ 16523-97

6

400

не менее 500

12

Стали 35,40, 45, 50 - ГОСТ 1050

К490В

-

490-720

13

-

ГОСТ 16523-97

7

550

не менее 560

Отечественный аналог не выявлен

Примечания.

1. ГОСТ 380-94 – Сталь углеродистая обыкновенного качества. Марки.

2. ГОСТ 1050-80 – Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной стали.

Общие технические условия.

3. ГОСТ 16523-97 – Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения.

Технические условия.

4.ТУ 14-1-4766-90 – Прокат тонколистовой холоднокатаный электролитически оцинкованный



 Горячеоцинкованная тонколистовая конструкционная сталь используется, когда от стали требуются гарантированные прочностные свойства и стойкость против атмосферной коррозии, обеспечиваемая цинковым покрытием.

 Горячеоцинкованное (Z) покрытие RAGAL



Содержание цинка в покрытии RAGAL горячеоцинкованных (Z) тонких стальных листов составляет не менее 90%.



Коррозийная стойкость цинкового покрытия прямо пропорциональна толщине покрытия.

Тонкие цинковые покрытия подходят для объектов, где коррозийная агрессивность незначительна. Весьма высокое качество поверхности может быть достигнуто тонкими слоями покрытия, в связи с чем они хорошо подходят в основу для окраски, когда требования к качеству поверхности конечной продукции высокие.



Средние толщины слоя покрытия используют на объектах, где агрессивность климатических условий низкая.Типичные объекты применения - воздуховоды и установки для кондиционирования воздуха.



В наружных конструкциях , например, в кровлях и обшивке зданий, следует использовать самые толстые слои покрытия 350 г/м2 или под лакокрасочным покрытием 275 г/м2.

Для изделий, которые изготавливают путем деформирования или на сварке, рекомендуется использовать довольно тонкие слои цинкового покрытия, так как толстый слой может осложнять процесс изготовления.

Масса покрытий



Прокат холоднокатаный тонколистовой оцинкованный

Химический состав отечественной стали идентичной стали марки RAGAL



Базовый химический состав отечественной стали идентичной торговой марке RAGAL



Класс прочности

 (цифра означает минимальное значение предела текучести)

Массовая

доля, %

Дополнительное микролегирование, %

Марки стали, входящие в группу прочности

295

С до 0,16 Si до 0,5 Мп до 1,4

AL * до 0,03

 Ti до 0,03

09Г2, 09Г2Д

315

С до 0,16 Si до 0,7 Мп до 1,5

AL * до 0,03

 Ti до 0,03

14Г2,12ГС,16ГС

345

С до 0,18 Si до 0,9 Мп до 1,6

AL * до 0,03

 Ti до 0,05

 V до 0,10

 Nв до 0,02

 N до 0,03

09Г2С,09Г2СД,10Г2С1,10Г2С1Д,

 15ХСНД, 10ХНДП

355

C до 0,2

 Si до 1,0

 Мп до 1,6

AL * до 0,03

 Ti до 0,05

 V до 0,10

 Nв до 0,03

 N до 0,03

17ГС,15ГФ

390

С до 0,22

 Si до 1,0

AL * до 0,03

 Ti до 0,05

 V до 0,15

 Nв до 0,05

 N до 0,03

10ХСНД

* Массовая доля общего алюминия.



Примечания.

1. Производитель указанных сталей – Череповецкий металлургический комбинат (162600, г. Череповец, Вологодская область).

2. Химический состав сталей должен соответствовать нормам, указанным в ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические требования».

 Защита поверхности



Если при заказе не достигнута иная договоренность, оцинкованная поверхность подлежит защите против белой коррозии с помощью химического пассивирования, обозначение С.

При желании заказчика допускается применять консервацию, обозначение О, или оба метода вместе, обозначение СО.



Кроме того, поверхность может быть защищена органическим пассивированием (AFP Anti Finger Print), при котором тонкий лист покрывается полимерной пленкой, содержащей антикоррозионные присадки, обозначение S.



Поставка без защиты, но под ответственность покупателя, также возможна, обозначение U.



Качество глубокой вытяжки RAGAL 53 F Z всегда поставляется консервированным, обозначение О, при толщине менее 0.6 мм.



Органическое пассивирование

Общепринятое название органического пассивирования - AFP (Anti Finger Print) или TOC (Thin Organic Coating).

Органическое пассивирование - это метод защиты покрытия оцинкованной тонколистовой стали, при котором тонкий лист покрывается полимерной пленкой, содержащей замедляющие коррозию присадки.



Защитная пленка затвердевает, когда наносимые в виде водяного раствора присадки просушивают горячим воздухом.

Плотная и неподвижная пленка сцепляет коррозионные ингибиторы с поверхностью цинка, благодаря чему антикоррозионная защита тонкого листа долговечна. Толщина полимерной пленки составляет около 1 мкм.

Прокат холоднокатаный тонколистовой оцинкованный

Структура тонкого органического покрытия.

 Органическое покрытие имеет единую, неподвижную пленку без пор, содержащую соединения хрома.

 1) Полимерная пленка около 1 мкм

 Акрил - Изолирует

 2) Хромат - ингибирует, 5 - 30 мг/кв.м

3) + Присадки - например воск

 4) Цинковое покрытие

 5) Сталь



 Категории качества поверхности



Обычное качество поверхности (А)



Допускает небольшие неровности, изменения размера кристаллической структуры, темные точки, небольшие впадины, линейные следы и слабые пятна от пассивирующего раствора. Допускаются наплывы цинка или следы поперечных линий сдвига от правки растяжением.



Ответственное качество поверхности (В)



Достигается дрессировкой. Для этого качества поверхности допускаются небольшие дефекты поверхности, такие как образующиеся при правке растяжением следы поперечных линий сдвига, наддавы от дрессировки, царапины, вмятины, морозный узор, наплывы цинка ислабые пятна от пассивирующего раствора.



Особо ответственное качество поверхности (С)



Достигается дрессировкой. Более хорошая поверхность изделия не должна иметь ослабляющего эффекта на единый внешний вид окрашенной поверхности ответственного качества. Качество поверхности второй стороны должно соответствовать категории не ниже В.



Варианты покрытий и качества поверхности цинкового покрытия (Z)



Прокат холоднокатаный тонколистовой оцинкованный

Варианты покрытий и качества поверхности цинкалюминиевого покрытия (ZA)



Прокат холоднокатаный тонколистовой оцинкованный

Варианты покрытий и качества поверхности покрытий из цинкожелезного сплава (ZF)



Прокат холоднокатаный тонколистовой оцинкованный

Стали горячеоцинкованные конструкционные цинкалюминиевые RAGAL GALFAN



Прокат холоднокатаный тонколистовой оцинкованный

Конструкционные стали RAGAL GALFAN поставляются марками стали, соответствующими стандарту EN 10214:1995



Соответствие обозначений конструкционных сталей с цинкалюминиевым покрытием со стандартным обозначением



Прокат холоднокатаный тонколистовой оцинкованный

Механические свойства конструкционных сталей с цинкалюминиевым покрытием (ZA)



Прокат холоднокатаный тонколистовой оцинкованный

Диапазоны толщины и ширины конструкционных тонких листов с цинкалюминиевым покрытием (ZA)

Толщина, мм

RAGAL 220 S ZA

 250 S ZA

 Ширина, мм

280 S ZA



Ширина, мм

320 S ZA



Ширина, мм

350 S ZA



Ширина, мм

400 S ZA



Ширина, мм

0,50...0,59

1000...1300

1000...1270

1000...1270

1000...1270

-

0,60...0,64

1000...1400

1000...1400

1000...1325

1000...1270

-

0,65...0,79

1000...1520

1000...1400

1000...1325

1000...1270

-

0,80...0,99

1000...1520

1000...1520

1000...1400

1000...1400

1000...1140

1,00...1,29

1000...1520

1000...1520

1000...1400

1000...1400

1000...1240

1,30...1,49

1000...1520

1000...1520

1000...1520

1000...1400

1000...1290

1,50...1,80

1000...1520

1000...1520

1000...1520

1000...1520

1000...1290

1,81...2,00

1000...1520

1000...1520

1000...1520

1000...1310

1000...1290

2,01...2,40

1000...1520

1000...1520

1000...1400

1000...1310

1000...1260

2,41...2,50

1000...1500

1000...1500

1000...1400

1000...1310

1000...1140

2,51...2,60 1)

1000...1440

1000...1440

1000...1400

1000...1200

1000...1140

2,61...2,70 1)

1000...1380

1000...1380

1000...1380

1000...1200

1000...1140

2,71...2,80 1)

1000...1340

1000...1340

1000...1340

1000...1200

1000...1140

2,81...2,90 1)

1000...1290

1000...1290

1000...1290

1000...1200

1000...1140

2,91...3,00 1)

1000...1250

1000...1250

1000...1250

1000...1200

1000...1140

При заказе листов с обрезными кромками наибольшая ширина на 15 мм меньше, чем указанная в таблице.

1) Толщины 2,51...3,00 мм поставляются по отдельному соглашению.

 2) Детали поставки продукции RAGAL 400 S ZA следует всегда согласовывать по каждому случаю отдельно.

Аналоги для конструкционных сталей

Подбор отечественных аналогов для горячеоцинкованных конструкционных сталей RAGAL, производимых металлургическим концерном Раутаруукки.



№ п/п

Марка стали

Группа прочности

Механические свойства

Испытание на изгиб 180° Диаметр оправки

Стандарт на

 поставку

Отечественная марка - аналог

Предел текучести

Re H/мм2

Врем. сопротивление разрыву Rm H/мм2

Относительное удлинение

A80 не менее %

1

220

не менее 300

20

Ст1, Ст2 всех степеней раскисления -

 ГОСТ 380

ОК300В

-

300-480

24

при толщине листа до 2,0 мм - без оправки; св.2,0 мм - 1а

ГОСТ 16523 - 97

2

250

Не менее 330

19

Стали 15,20 кп - ГОСТ 1050

К330В

-

330-460

24

До 2,0мм - без оправки; св. 2,0 мм- 1а

С цинковым покрытием К330В по ТУ 14-1-4766-90

3

280

Не менее 360

18

Ст3 всех степеней раскисления

ОК360В

-

360-530

22

До 2,0 мм-1 а; Св. 2,0 мм - 2а

ГОСТ 16523-97

4

320

Не менее 390

17

Стали 25,30 -

ГОСТ 1050

К390В

390-590

20

До 2,0 мм-1 а; Св. 2,0 мм - 2а

ГОСТ 16523-97

5

350

не менее 420

16

Ст4 (всех степеней раскисления); Ст5пс,

 Ст5сп - ГОСТ 380

ОК400В

400-680

19

-

ГОСТ 16523-97

6

400

не менее 500

12

Стали 35,40, 45, 50 - ГОСТ 1050

К490В

-

490-720

13

-

ГОСТ 16523-97

7

550

не менее 560

Отечественный аналог не выявлен

 Примечания.

1. ГОСТ 380-94 – Сталь углеродистая обыкновенного качества. Марки.

2. ГОСТ 1050-88 – Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной стали.

Общие технические условия.

3. ГОСТ 16523-97 – Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения.

Технические условия.

4.ТУ 14-1-4766-90 – Прокат тонколистовой холоднокатаный электролитически оцинкованны



Цинкалюминиевое покрытие RAGAL GALFAN



Покрытие RAGAL GALFAN - это цинкалюминиевое покрытие (ZA), которое содержит 95% цинка и около 5% алюминия.

Тонкий стальной лист, покрытый слоем GALFAN, хорошо подходит для использования в климатических условиях, где предусматривается повышенная коррозиестойкость.

Способность катодной защиты покрытия GALFAN равна способности обычной горячеоцинкованной поверхности. Способность катодной защиты прямо пропорциональна толщине цинкового слоя.

Покрытие GALFAN обладает высокой деформируемостью. Покрытие не разрушается, или в нем образуются только незначительные микротрещины. При загибании можно использовать небольшие радиусы изгиба.

Покрытие GALFAN хорошо подходит для деформирования роликами и глубокой вытяжки, так как благодаря малому трению слипание покрытия незначительно, а также при деформировании покрытие не склонно к отслоению.

Покрытие GALFAN поддается окраске теми же методами окраски, как и обычная горячеоцинкованная сталь и обладает высокой адгезией. До нанесения краски необходимы тщательная очистка и предварительная обработка поверхности также, как и при обычных тонких стальных листах с цинковым покрытием. Благодаря высокой эластичности пленка краски не повреждается даже при сильном деформировании.

Соединение тонких стальных листов , имеющих покрытие Galfan, возможно также, как и обычных горячеоцинкованных тонких стальных листов, например, с применением точечной или рельефной сварки.

Покрытие GALFAN поддается склеиванию теми же клеями, как и обычное горячеоцинкованная сталь и адгезия клея хороша. Особо хорошая адгезия достигается после органического пассивирования (AFP).

Масса покрытий из цинкалюминия (ZA)



Прокат холоднокатаный тонколистовой оцинкованный

Защита поверхности



Если при заказе не достигнута иная договоренность, оцинкованная поверхность подлежит защите против белой коррозии с помощью химического пассивирования, обозначение С.

При желании заказчика допускается применять консервацию, обозначение О, или оба метода вместе, обозначение СО.

Кроме того, поверхность может быть защищена органическим пассивированием (AFP Anti Finger Print), при котором тонкий лист покрывается полимерной пленкой, содержащей антикоррозионные присадки, обозначение S.

Поставка без защиты, но под ответственность покупателя, также возможна, обозначение U.

Качество глубокой вытяжки RAGAL 53 F Z всегда поставляется консервированным, обозначение О, при толщине менее 0.6 мм.

Органическое пассивирование

Общепринятое название органического пассивирования - AFP (Anti Finger Print) или TOC (Thin Organic Coating).

Органическое пассивирование - это метод защиты покрытия оцинкованной тонколистовой стали, при котором тонкий лист покрывается полимерной пленкой, содержащей замедляющие коррозию присадки.

Защитная пленка затвердевает, когда наносимые в виде водяного раствора присадки просушивают горячим воздухом.

Плотная и неподвижная пленка сцепляет коррозионные ингибиторы с поверхностью цинка, благодаря чему антикоррозионная защита тонкого листа долговечна. Толщина полимерной пленки составляет около 1 мкм.

Прокат холоднокатаный тонколистовой оцинкованный

Структура тонкого органического покрытия.

 Органическое покрытие имеет единую, неподвижную пленку без пор, содержащую соединения хрома.

 1) Полимерная пленка около 1 мкм

 Акрил - Изолирует

 2) Хромат - ингибирует, 5 - 30 мг/кв.м

3) + Присадки - например воск

 4) Цинковое покрытие

 5) Сталь



 Категории качества поверхности



Обычное качество поверхности (А)



Допускает небольшие неровности, изменения размера кристаллической структуры, темные точки, небольшие впадины, линейные следы и слабые пятна от пассивирующего раствора. Допускаются наплывы цинка или следы поперечных линий сдвига от правки растяжением.



Ответственное качество поверхности (В)



Достигается дрессировкой. Для этого качества поверхности допускаются небольшие дефекты поверхности, такие как образующиеся при правке растяжением следы поперечных линий сдвига, наддавы от дрессировки, царапины, вмятины, морозный узор, наплывы цинка ислабые пятна от пассивирующего раствора.



Особо ответственное качество поверхности (С)



Достигается дрессировкой. Более хорошая поверхность изделия не должна иметь ослабляющего эффекта на единый внешний вид окрашенной поверхности ответственного качества. Качество поверхности второй стороны должно соответствовать категории не ниже В.



Варианты покрытий и качества поверхности цинкового покрытия (Z)



Прокат холоднокатаный тонколистовой оцинкованный

Варианты покрытий и качества поверхности цинкалюминиевого покрытия (ZA)



Прокат холоднокатаный тонколистовой оцинкованный

Варианты покрытий и качества поверхности покрытий из цинкожелезного сплава (ZF)



Прокат холоднокатаный тонколистовой оцинкованный































Стали горячеоцинкованные пластичные RAGAL



Прокат холоднокатаный тонколистовой оцинкованный

Горячеоцинкованная пластичная сталь поставляется марками, соответствующими стандарту EN 10142:2000.

Соответствие горячеоцинкованных пластичных сталей стандартному обозначению



Прокат холоднокатаный тонколистовой оцинкованный

Механические свойства горячеоцинкованных пластичных сталей

Прокат холоднокатаный тонколистовой оцинкованный

1) a = толщина листа.

 2) Эта марка стали поставляется только по отдельному соглашению.

 3) При толщинах 1,5 мм уменьшается значение r90 на 0,2 единицы.

Диапазоны толщины и ширины горячеоцинкованных (Z) пластичных тонких сталей



Прокат холоднокатаный тонколистовой оцинкованный

 Аналоги для пластичных сталей



Подбор отечественных аналогов для горячеоцинкованных пластичных сталей RAGAL, производимых металлургическим концерном Раутаруукки.

№ п/п

Марка стали

Группы по назначению

Механические свойства

Испытание на изгиб 180° Диаметр оправки

Стандарт на поставку

Отечественная

 марка - аналог

Предел текучести Re H/мм2

Врем. сопротивление разрыву Rm H/мм2

Относительное удлинение A80 не менее %

1

Гибка + профилирование

-

270-500

22

Оа

08пс-

 ГОСТ 9045

 08, 08пс-

 ГОСТ 1050

Холодное профилирование

Не менее 230

-

20 - 22 в зависимости от толщины листа 0,7-1,5 м

Оа

ГОСТ 14918-80

2

Вытяжка

140-300

270-420

26

Оа

Все марки стали по

 ГОСТ 9045 и

 ГОСТ 1050

Группа-холодная штамповка, категория вытяжки - глубокая

275-430

23-26 в зависимости от толщины листа 0,5 - 2,5 мм

Оа

ГОСТ 14918-80

3

Глубокая вытяжка

140-260

270-380

30

Оа

08пс, 08кп, 08Ю-

 ГОСТ 9045; 08пс, 08кп, 10кп-

 ГОСТ 1050

Глубокая - холодная штамповка, категория вытяжки - весьма глубокая

-

255-410

26 - 30 в зависимости от толщины листа 0,5 - 2,5 мм

Оа

ГОСТ 14918-80

4

Сверхглубокая вытяжка

140-220

270-350

36

Оа

08Ю-

 ГОСТ 9045

Сложная вытяжка

Не более 205

250-380

32-40 в зависимости от толщины листа 0,5-3,9 мм

Определение глубины сферической лунки

ГОСТ

 9045-93

 ТУ 14-1-4766-90

CR3-

 ГОСТ 9045

Глубокая вытяжкаособого раскисления

-

270-350

34

ГОСТ

 9045-93

CR4-

 ГОСТ 9045

-

270-340

36

5

Ответственная сверхглубокая вытяжка

120-180

270-350

39

Оа

08Ю-

 ГОСТ 9045

Весьма особо сложная вытяжка

Не более 185

250-350

38 - 42 в зависимости от толщины

 листа 0,5 - 2,0 мм

Определение глубины сферической лунки

ТУ 14-1-4766-90

 Примечания.

1.ГОСТ 1050-88 – Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия.

2. ГОСТ 9045-93 – Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки.

Технические условия.

3. ГОСТ 14918-80 – Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия.

4. ТУ 14-1-4766-90 – Прокат тонколистовой холоднокатаный электролитически оцинкованный.Технические условия.

Горячеоцинкованное (Z) покрытие RAGAL



Содержание цинка в покрытии RAGAL горячеоцинкованных (Z) тонких стальных листов составляет не менее 90%.



Коррозийная стойкость цинкового покрытия прямо пропорциональна толщине покрытия.

Тонкие цинковые покрытия подходят для объектов, где коррозийная агрессивность незначительна. Весьма высокое качество поверхности может быть достигнуто тонкими слоями покрытия, в связи с чем они хорошо подходят в основу для окраски, когда требования к качеству поверхности конечной продукции высокие.



Средние толщины слоя покрытия используют на объектах, где агрессивность климатических условий низкая.Типичные объекты применения - воздуховоды и установки для кондиционирования воздуха.



В наружных конструкциях , например, в кровлях и обшивке зданий, следует использовать самые толстые слои покрытия 350 г/м2 или под лакокрасочным покрытием 275 г/м2.

Для изделий, которые изготавливают путем деформирования или на сварке, рекомендуется использовать довольно тонкие слои цинкового покрытия, так как толстый слой может осложнять процесс изготовления.

Масса покрытий



Прокат холоднокатаный тонколистовой оцинкованный

Химический состав отечественной стали идентичной стали марки RAGAL



Базовый химический состав отечественной стали идентичной торговой марке RAGAL



Класс прочности (цифра означает минимальное значение предела текучести)

Массовая

доля, %

Дополнительное микролегирование, %

Марки стали, входящие в группу прочности

295

С до 0,16 Si до 0,5 Мп до 1,4

AL * до 0,03

 Ti до 0,03

09Г2, 09Г2Д

315

С до 0,16 Si до 0,7 Мп до 1,5

AL * до 0,03

 Ti до 0,03

14Г2,12ГС,16ГС

345

С до 0,18 Si до 0,9 Мп до 1,6

AL * до 0,03

 Ti до 0,05

 V до 0,10

 Nв до 0,02

 N до 0,03

09Г2С,09Г2СД,10Г2С1,10Г2С1Д,

 15ХСНД, 10ХНДП

355

C до 0,2

 Si до 1,0

 Мп до 1,6

AL * до 0,03

 Ti до 0,05

 V до 0,10

 Nв до 0,03

 N до 0,03

17ГС,15ГФ

390

С до 0,22

 Si до 1,0

AL * до 0,03

 Ti до 0,05

 V до 0,15

 Nв до 0,05

 N до 0,03

10ХСНД

* Массовая доля общего алюминия.



Примечания.

1. Производитель указанных сталей – Череповецкий металлургический комбинат (162600, г. Череповец, Вологодская область).

2. Химический состав сталей должен соответствовать нормам, указанным в ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические требования».



Защита поверхности



Если при заказе не достигнута иная договоренность, оцинкованная поверхность подлежит защите против белой коррозии с помощью химического пассивирования, обозначение С.

При желании заказчика допускается применять консервацию, обозначение О, или оба метода вместе, обозначение СО.

Кроме того, поверхность может быть защищена органическим пассивированием (AFP Anti Finger Print), при котором тонкий лист покрывается полимерной пленкой, содержащей антикоррозионные присадки, обозначение S.

Поставка без защиты, но под ответственность покупателя, также возможна, обозначение U.

Качество глубокой вытяжки RAGAL 53 F Z всегда поставляется консервированным, обозначение О, при толщине менее 0.6 мм.



Органическое пассивирование

Общепринятое название органического пассивирования - AFP (Anti Finger Print) или TOC (Thin Organic Coating).

Органическое пассивирование - это метод защиты покрытия оцинкованной тонколистовой стали, при котором тонкий лист покрывается полимерной пленкой, содержащей замедляющие коррозию присадки.



Защитная пленка затвердевает, когда наносимые в виде водяного раствора присадки просушивают горячим воздухом.

Плотная и неподвижная пленка сцепляет коррозионные ингибиторы с поверхностью цинка, благодаря чему антикоррозионная защита тонкого листа долговечна. Толщина полимерной пленки составляет около 1 мкм.

Прокат холоднокатаный тонколистовой оцинкованный

Структура тонкого органического покрытия.

 Органическое покрытие имеет единую, неподвижную пленку без пор, содержащую соединения хрома.

 1) Полимерная пленка около 1 мкм

 Акрил - Изолирует

 2) Хромат - ингибирует, 5 - 30 мг/кв.м

3) + Присадки - например воск

 4) Цинковое покрытие

 5) Сталь



 Категории качества поверхности



Обычное качество поверхности (А)



Допускает небольшие неровности, изменения размера кристаллической структуры, темные точки, небольшие впадины, линейные следы и слабые пятна от пассивирующего раствора. Допускаются наплывы цинка или следы поперечных линий сдвига от правки растяжением.



Ответственное качество поверхности (В)



Достигается дрессировкой. Для этого качества поверхности допускаются небольшие дефекты поверхности, такие как образующиеся при правке растяжением следы поперечных линий сдвига, наддавы от дрессировки, царапины, вмятины, морозный узор, наплывы цинка ислабые пятна от пассивирующего раствора.



Особо ответственное качество поверхности (С)



Достигается дрессировкой. Более хорошая поверхность изделия не должна иметь ослабляющего эффекта на единый внешний вид окрашенной поверхности ответственного качества. Качество поверхности второй стороны должно соответствовать категории не ниже В.



Варианты покрытий и качества поверхности цинкового покрытия (Z)



Прокат холоднокатаный тонколистовой оцинкованный

Варианты покрытий и качества поверхности цинкалюминиевого покрытия (ZA)



Прокат холоднокатаный тонколистовой оцинкованный

Варианты покрытий и качества поверхности покрытий из цинкожелезного сплава (ZF)



Прокат холоднокатаный тонколистовой оцинкованный

Стали горячеоцинкованные пластичные с цинкожелезным покрытием RAGAL GALVANNEALED



Прокат холоднокатаный тонколистовой оцинкованный

Пластичные стали RAGAL GALVANNEALED поставляются марками стали, соответствующими стандарту EN 10142:2000

Соответствия обозначений сталей с покрытием из цинкожелезного сплава со старндартным обозначением

Прокат холоднокатаный тонколистовой оцинкованный

Механические свойства пластичных сталей с покрытием из цинкожелезного сплава



Прокат холоднокатаный тонколистовой оцинкованный

Диапазоны толщин и ширины пластичных тонких стальных листов с покрытием из цинкожелезного сплава (ZF)



Прокат холоднокатаный тонколистовой оцинкованный

Аналоги для пластичных сталей



Подбор отечественных аналогов для горячеоцинкованных пластичных сталей RAGAL, производимых металлургическим концерном Раутаруукки.

№ п/п

Марка стали

Группы по назначению

Механические свойства

Испытание на изгиб 180° Диаметр оправки

Стандарт на поставку

Отечественная

 марка - аналог

Предел текучести

 Re H/мм2

Врем. сопротивление разрыву Rm H/мм2

Относительное удлинение A80 не менее %

1

Гибка + профилирование

-

270-500

22

Оа

08пс-

 ГОСТ 9045

 08, 08пс-

 ГОСТ 1050

Холодное профилирование

Не менее 230

-

20 - 22 в зависимости от толщины листа 0,7-1,5 м

Оа

ГОСТ 14918-80

2

Вытяжка

140-300

270-420

26

Оа

Все марки стали по

 ГОСТ 9045 и

 ГОСТ 1050

Группа-холодная штамповка, категория

вытяжки - глубокая

275-430

23-26 в зависимости от толщины

листа 0,5 - 2,5 мм

Оа

ГОСТ 14918-80

3

Глубокая вытяжка

140-260

270-380

30

Оа

08пс, 08кп, 08Ю-

 ГОСТ 9045; 08пс, 08кп, 10кп-

 ГОСТ 1050

Глубокая - холодная штамповка, категория

вытяжки - весьма глубокая

-

255-410

26 - 30 в зависимости от толщины

листа 0,5 - 2,5 мм

Оа

ГОСТ 14918-80

4

Сверхглубокая вытяжка

140-220

270-350

36

Оа

08Ю-

 ГОСТ 9045

Сложная вытяжка

Не более 205

250-380

32-40 в зависимости от толщины листа 0,5-3,9 мм

Определение глубины сферической лунки

ГОСТ

 9045-93

 ТУ 14-1-4766-90

CR3-

 ГОСТ 9045

Глубокая вытяжкаособого раскисления

-

270-350

34

ГОСТ

 9045-93

CR4-

 ГОСТ 9045

-

270-340

36

5

Ответственная сверхглубокая вытяжка

120-180

270-350

39

Оа

08Ю-

 ГОСТ 9045

Весьма особо сложная вытяжка

Не более 185

250-350

38 - 42 в зависимости от толщины листа 0,5 - 2,0 мм

Определение глубины сферической лунки

ТУ 14-1-4766-90

Примечания

 1.ГОСТ 1050-88 – Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия.

2. ГОСТ 9045-93 – Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки.

Технические условия.

3. ГОСТ 14918-80 – Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия.

4. ТУ 14-1-4766-90 – Прокат тонколистовой холоднокатаный электролитически оцинкованный.Технические условия.



 Покрытие из цинкожелезного сплава (ZF)



RAGAL GALVANNEALED (ZF) - это покрытие, которое содержит около 10% железа. Покрытие из цинкожелезного сплава Galvannealed выпускается на непрерывной линии оцинкования с превращением цинкового покрытия посредством обжига в железоцинк.



Пригодность покрытия GALVANNEALED для окраски весьма хороша при обычных методах окраски, и в окрашенном виде оно имеет весьма высокую коррозиестойкость.



У покрытия GALVANNEALED цинкожелезные соединения значительно твердее стали, и поэтому благодаря малой слипаемости покрытие хорошо скользит по поверхности инструмента.



Так как GALVANNEALED содержит около 10% железа, его свойства при контактной сварке ближе к свойствам непокрытой стали, чем у обычного цинкового покрытия.



Масса покрытий из цинкожелезного сплава (ZF)



Прокат холоднокатаный тонколистовой оцинкованный



 Защита поверхности



Если при заказе не достигнута иная договоренность, оцинкованная поверхность подлежит защите против белой коррозии с помощью химического пассивирования, обозначение С.

При желании заказчика допускается применять консервацию, обозначение О, или оба метода вместе, обозначение СО.



Кроме того, поверхность может быть защищена органическим пассивированием (AFP Anti Finger Print), при котором тонкий лист покрывается полимерной пленкой, содержащей антикоррозионные присадки, обозначение S.



Поставка без защиты, но под ответственность покупателя, также возможна, обозначение U.



Качество глубокой вытяжки RAGAL 53 F Z всегда поставляется консервированным, обозначение О, при толщине менее 0.6 мм.



Органическое пассивирование

Общепринятое название органического пассивирования - AFP (Anti Finger Print) или TOC (Thin Organic Coating).

Органическое пассивирование - это метод защиты покрытия оцинкованной тонколистовой стали, при котором тонкий лист покрывается полимерной пленкой, содержащей замедляющие коррозию присадки.



Защитная пленка затвердевает, когда наносимые в виде водяного раствора присадки просушивают горячим воздухом.

Плотная и неподвижная пленка сцепляет коррозионные ингибиторы с поверхностью цинка, благодаря чему антикоррозионная защита тонкого листа долговечна. Толщина полимерной пленки составляет около 1 мкм.

Прокат холоднокатаный тонколистовой оцинкованный

Структура тонкого органического покрытия.

 Органическое покрытие имеет единую, неподвижную пленку без пор, содержащую соединения хрома.

 1) Полимерная пленка около 1 мкм

 Акрил - Изолирует

 2) Хромат - ингибирует, 5 - 30 мг/кв.м

3) + Присадки - например воск

 4) Цинковое покрытие

 5) Сталь



 Категории качества поверхности



Обычное качество поверхности (А)



Допускает небольшие неровности, изменения размера кристаллической структуры, темные точки, небольшие впадины, линейные следы и слабые пятна от пассивирующего раствора. Допускаются наплывы цинка или следы поперечных линий сдвига от правки растяжением.



Ответственное качество поверхности (В)



Достигается дрессировкой. Для этого качества поверхности допускаются небольшие дефекты поверхности, такие как образующиеся при правке растяжением следы поперечных линий сдвига, наддавы от дрессировки, царапины, вмятины, морозный узор, наплывы цинка ислабые пятна от пассивирующего раствора.



Особо ответственное качество поверхности (С)



Достигается дрессировкой. Более хорошая поверхность изделия не должна иметь ослабляющего эффекта на единый внешний вид окрашенной поверхности ответственного качества. Качество поверхности второй стороны должно соответствовать категории не ниже В.



Варианты покрытий и качества поверхности цинкового покрытия (Z)



Прокат холоднокатаный тонколистовой оцинкованный

Варианты покрытий и качества поверхности цинкалюминиевого покрытия (ZA)



Прокат холоднокатаный тонколистовой оцинкованный

Варианты покрытий и качества поверхности покрытий из цинкожелезного сплава (ZF)



Прокат холоднокатаный тонколистовой оцинкованный

Стали горячеоцинкованные пластичные цинкалюминиевые RAGAL GALFAN



Прокат холоднокатаный тонколистовой оцинкованный

Пластичные стали с цинкалюминиевым покрытием (ZA) поставляются марками стали, соответствующими стандарту EN 10214:1995

Соответствиe пластичных сталей с цинкалюминиевым покрытием со стандартным обозначением

Прокат холоднокатаный тонколистовой оцинкованный

Механические свойства пластичных сталей с цинкалюминиевым покрытием



Прокат холоднокатаный тонколистовой оцинкованный

Диапазоны толщины и ширины выпускаемых пластичных тонких стальных листов с цинкалюминиевым покрытием (ZA) по маркам стали



Прокат холоднокатаный тонколистовой оцинкованный

Аналоги для пластичных сталей



Подбор отечественных аналогов для горячеоцинкованных пластичных сталей RAGAL, производимых металлургическим концерном Раутаруукки.

№ п/п

Марка стали

Группы по назначению

Механические свойства

Испытание на изгиб 180° Диаметр оправки

Стандарт на поставку

Отечественная

 марка - аналог

Предел текучести

 Re H/мм2

Врем. сопротивление разрыву Rm H/мм2

Относительное удлинение A80

не менее %

1

Гибка + профилирование

-

270-500

22

Оа

08пс-

 ГОСТ 9045

 08, 08пс-

 ГОСТ 1050

Холодное профилирование

Не менее 230

-

20 - 22 в зависимости от толщины листа 0,7-1,5 м

Оа

ГОСТ 14918-80

2

Вытяжка

140-300

270-420

26

Оа

Все марки стали по

 ГОСТ 9045 и

 ГОСТ 1050

Группа-холодная штамповка, категория

 вытяжки -

 глубокая

275-430

23-26 в зависимости от толщины

листа

 0,5 - 2,5 мм

Оа

ГОСТ 14918-80

3

Глубокая вытяжка

140-260

270-380

30

Оа

08пс, 08кп, 08Ю-

 ГОСТ 9045; 08пс, 08кп, 10кп-

 ГОСТ 1050

Глубокая - холодная штамповка, категория

вытяжки - весьма глубокая

-

255-410

26 - 30 в зависимости от толщины листа 0,5 - 2,5 мм

Оа

ГОСТ 14918-80

4

Сверхглубокая вытяжка

140-220

270-350

36

Оа

08Ю-

 ГОСТ 9045

Сложная вытяжка

Не более 205

250-380

32-40 в зависимости от толщины листа 0,5-3,9 мм

Опреде-

 ление глубины сфери-

 ческой

 лунки

ГОСТ

 9045-93

 ТУ 14-1-4766-90

CR3-

 ГОСТ 9045

Глубокая вытяжкаособого раскисления

-

270-350

34

ГОСТ

 9045-93

CR4-

 ГОСТ 9045

-

270-340

36

5

Ответственная сверхглубокая вытяжка

120-180

270-350

39

Оа

08Ю-

 ГОСТ 9045

Весьма особо сложная вытяжка

Не более 185

250-350

38 - 42 в зависимости от толщины листа

0,5 - 2,0 мм

Опреде-

 ление глубины сферической лунки

ТУ 14-1-4766-90

Примечания

 1.ГОСТ 1050-88 – Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия.

2. ГОСТ 9045-93 – Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки.

Технические условия.

3. ГОСТ 14918-80 – Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия.

4. ТУ 14-1-4766-90 – Прокат тонколистовой холоднокатаный электролитически оцинкованный.Технические условия.

 Цинкалюминиевое покрытие RAGAL GALFAN



 Покрытие RAGAL GALFAN - это цинкалюминиевое покрытие (ZA), которое содержит 95% цинка и около 5% алюминия.

Тонкий стальной лист, покрытый слоем GALFAN, хорошо подходит для использования в климатических условиях, где предусматривается повышенная коррозиестойкость.

Способность катодной защиты покрытия GALFAN равна способности обычной горячеоцинкованной поверхности. Способность катодной защиты прямо пропорциональна толщине цинкового слоя.

Покрытие GALFAN обладает высокой деформируемостью. Покрытие не разрушается, или в нем образуются только незначительные микротрещины. При загибании можно использовать небольшие радиусы изгиба.

Покрытие GALFAN хорошо подходит для деформирования роликами и глубокой вытяжки, так как благодаря малому трению слипание покрытия незначительно, а также при деформировании покрытие не склонно к отслоению.

Покрытие GALFAN поддается окраске теми же методами окраски, как и обычная горячеоцинкованная сталь и обладает высокой адгезией. До нанесения краски необходимы тщательная очистка и предварительная обработка поверхности также, как и при обычных тонких стальных листах с цинковым покрытием. Благодаря высокой эластичности пленка краски не повреждается даже при сильном деформировании.

Соединение тонких стальных листов , имеющих покрытие Galfan, возможно также, как и обычных горячеоцинкованных тонких стальных листов, например, с применением точечной или рельефной сварки.

Покрытие GALFAN поддается склеиванию теми же клеями, как и обычное горячеоцинкованная сталь и адгезия клея хороша. Особо хорошая адгезия достигается после органического пассивирования (AFP).

Масса покрытий из цинкалюминия (ZA)



Прокат холоднокатаный тонколистовой оцинкованный

Защита поверхности



Если при заказе не достигнута иная договоренность, оцинкованная поверхность подлежит защите против белой коррозии с помощью химического пассивирования, обозначение С.

При желании заказчика допускается применять консервацию, обозначение О, или оба метода вместе, обозначение СО.

Кроме того, поверхность может быть защищена органическим пассивированием (AFP Anti Finger Print), при котором тонкий лист покрывается полимерной пленкой, содержащей антикоррозионные присадки, обозначение S.

Поставка без защиты, но под ответственность покупателя, также возможна, обозначение U.

Качество глубокой вытяжки RAGAL 53 F Z всегда поставляется консервированным, обозначение О, при толщине менее 0.6 мм.

Органическое пассивирование

Общепринятое название органического пассивирования - AFP (Anti Finger Print) или TOC (Thin Organic Coating).

Органическое пассивирование - это метод защиты покрытия оцинкованной тонколистовой стали, при котором тонкий лист покрывается полимерной пленкой, содержащей замедляющие коррозию присадки.

Защитная пленка затвердевает, когда наносимые в виде водяного раствора присадки просушивают горячим воздухом.

Плотная и неподвижная пленка сцепляет коррозионные ингибиторы с поверхностью цинка, благодаря чему антикоррозионная защита тонкого листа долговечна. Толщина полимерной пленки составляет около 1 мкм.

Прокат холоднокатаный тонколистовой оцинкованный

Структура тонкого органического покрытия.

 Органическое покрытие имеет единую, неподвижную пленку без пор, содержащую соединения хрома.

 1) Полимерная пленка около 1 мкм

 Акрил - Изолирует

 2) Хромат - ингибирует, 5 - 30 мг/кв.м

3) + Присадки - например воск

 4) Цинковое покрытие

 5) Сталь



 Категории качества поверхности



Обычное качество поверхности (А)



Допускает небольшие неровности, изменения размера кристаллической структуры, темные точки, небольшие впадины, линейные следы и слабые пятна от пассивирующего раствора. Допускаются наплывы цинка или следы поперечных линий сдвига от правки растяжением.



Ответственное качество поверхности (В)



Достигается дрессировкой. Для этого качества поверхности допускаются небольшие дефекты поверхности, такие как образующиеся при правке растяжением следы поперечных линий сдвига, наддавы от дрессировки, царапины, вмятины, морозный узор, наплывы цинка ислабые пятна от пассивирующего раствора.



Особо ответственное качество поверхности (С)



Достигается дрессировкой. Более хорошая поверхность изделия не должна иметь ослабляющего эффекта на единый внешний вид окрашенной поверхности ответственного качества. Качество поверхности второй стороны должно соответствовать категории не ниже В.



Варианты покрытий и качества поверхности цинкового покрытия (Z)



Прокат холоднокатаный тонколистовой оцинкованный

Варианты покрытий и качества поверхности цинкалюминиевого покрытия (ZA)



Прокат холоднокатаный тонколистовой оцинкованный

Варианты покрытий и качества поверхности покрытий из цинкожелезного сплава (ZF)



Прокат холоднокатаный тонколистовой оцинкованный































Стали горячеоцинкованные прочные пластичные RAGAL



Прокат холоднокатаный тонколистовой оцинкованный

Горячеоцинкованные прочные пластичные стальные листы используются для объектов, где требуются гарантированные прочностные свойства и стойкость к атмосферной коррозии. Пластичность у этих сталей хорошая, с учетом их высокой прочности. Прочностные свойства у этих сталей четко определены.

Горячеоцинкованные прочные пластичные стали поставляются марками стали, соответствующими стандарту EN 10292:2000.



Соответствие горячеоцинкованных прочных пластичных сталей со стандартным обозначением



Прокат холоднокатаный тонколистовой оцинкованный

Механические свойства горячеоцинкованных прочных пластичных сталей

Прокат холоднокатаный тонколистовой оцинкованный

Диапазоны толщины и ширины изготавливаемых горячеоцинкованных (Z) прочных пластичных тонких стальных листов по маркам стали



Прокат холоднокатаный тонколистовой оцинкованный

Химический состав прочных пластичных сталей

Прокат холоднокатаный тонколистовой оцинкованный

x) Химический анализ взят из STAHL SCHLU SSEL издания 2001 г.



Сопоставление механических свойств проката из прочных пластичных сталей торговой марки RAGAL и отечественных аналогов

 Сопоставление механических свойств проката из прочных пластичных сталей торговой марки RAGAL и отечественных аналогов

№ п/п

Марка стали

Механические свойства

Испытание на изгиб 180° Диаметр

оправки

Стандарт на поставку

Отечественная марка - аналог

 Класс прочности

Предел текучести

 Re H/мм2

Предел прочности Rm H/мм2

Относительное удлинение A80 не менее %

1

260 - 330

350-430

26

Холодная штамповка Нормальная вытяжка (Н)

300-490

21-24 в зависимости от толщины листа 0,5 - 2,5 мм

Определение глубины сферической лунки

ГОСТ 14918-80

2

300-380

380-480

23

295

не менее 295

не менее 410

не менее 20

ГОСТ 17066-94

07ГСЮФ

не менее 294

не менее 392

26

ТУ 14-1-4484-88

08ГСЮТ08ГСЮФ

не менее 294

не менее 392

30

Испытание на вытяжку сферической лунки

ТУ 14-1-3764-84

3

340-420

410-510

21

315

не менее 315

не менее 430

не менее 20

ГОСТ 17066-94

345

не менее 345

не менее 460

не менее 19

4

380-480

440-560

19

355

Не менее 355

не менее 480

не менее 18

ГОСТ 17066-94

08ГСЮТ 08ГСЮФ

Не менее 343

не менее 441

27

ТУ 14-1-3464-83

5

420-520

470-590

17

390

Не менее 390

не менее 500

не менее 18

ГОСТ 17066-94

*а – толщина листа.

Горячеоцинкованное (Z) покрытие RAGAL

Содержание цинка в покрытии RAGAL горячеоцинкованных (Z) тонких стальных листов составляет не менее 90%.

Коррозийная стойкость цинкового покрытия прямо пропорциональна толщине покрытия.

Тонкие цинковые покрытия подходят для объектов, где коррозийная агрессивность незначительна. Весьма высокое качество поверхности может быть достигнуто тонкими слоями покрытия, в связи с чем они хорошо подходят в основу для окраски, когда требования к качеству поверхности конечной продукции высокие.

Средние толщины слоя покрытия используют на объектах, где агрессивность климатических условий низкая.Типичные объекты применения - воздуховоды и установки для кондиционирования воздуха.

В наружных конструкциях , например, в кровлях и обшивке зданий, следует использовать самые толстые слои покрытия 350 г/м2 или под лакокрасочным покрытием 275 г/м2.

Для изделий, которые изготавливают путем деформирования или на сварке, рекомендуется использовать довольно тонкие слои цинкового покрытия, так как толстый слой может осложнять процесс изготовления.

 Масса покрытий



Прокат холоднокатаный тонколистовой оцинкованный

Химический состав отечественной стали идентичной стали марки RAGAL



Базовый химический состав отечественной стали идентичной торговой марке RAGAL



Класс прочности

 (цифра означает минимальное

значение предела текучести)

Массовая

 доля, %

Дополнительное микролегирование, %

Марки стали, входящие в группу прочности

295

С до 0,16 Si до 0,5 Мп до 1,4

AL * до 0,03

 Ti до 0,03

09Г2, 09Г2Д

315

С до 0,16 Si до 0,7 Мп до 1,5

AL * до 0,03

 Ti до 0,03

14Г2,12ГС,16ГС

345

С до 0,18 Si до 0,9 Мп до 1,6

AL * до 0,03

 Ti до 0,05

 V до 0,10

 Nв до 0,02

 N до 0,03

09Г2С,09Г2СД,10Г2С1,

 10Г2С1Д,

 15ХСНД, 10ХНДП

355

C до 0,2

 Si до 1,0

 Мп до 1,6

AL * до 0,03

 Ti до 0,05

 V до 0,10

 Nв до 0,03

 N до 0,03

17ГС,15ГФ

390

С до 0,22

 Si до 1,0

AL * до 0,03

 Ti до 0,05

 V до 0,15

 Nв до 0,05

 N до 0,03

10ХСНД

* Массовая доля общего алюминия.

Примечания.

1. Производитель указанных сталей – Череповецкий металлургический комбинат (162600, г. Череповец, Вологодская область).

2. Химический состав сталей должен соответствовать нормам, указанным в ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические требования».

 Защита поверхности



Если при заказе не достигнута иная договоренность, оцинкованная поверхность подлежит защите против белой коррозии с помощью химического пассивирования, обозначение С.

При желании заказчика допускается применять консервацию, обозначение О, или оба метода вместе, обозначение СО.

Кроме того, поверхность может быть защищена органическим пассивированием (AFP Anti Finger Print), при котором тонкий лист покрывается полимерной пленкой, содержащей антикоррозионные присадки, обозначение S.

Поставка без защиты, но под ответственность покупателя, также возможна, обозначение U.

Качество глубокой вытяжки RAGAL 53 F Z всегда поставляется консервированным, обозначение О, при толщине менее 0.6 мм.

Органическое пассивирование

Общепринятое название органического пассивирования - AFP (Anti Finger Print) или TOC (Thin Organic Coating).

Органическое пассивирование - это метод защиты покрытия оцинкованной тонколистовой стали, при котором тонкий лист покрывается полимерной пленкой, содержащей замедляющие коррозию присадки.

Защитная пленка затвердевает, когда наносимые в виде водяного раствора присадки просушивают горячим воздухом.

Плотная и неподвижная пленка сцепляет коррозионные ингибиторы с поверхностью цинка, благодаря чему антикоррозионная защита тонкого листа долговечна. Толщина полимерной пленки составляет около 1 мкм.

Прокат холоднокатаный тонколистовой оцинкованный

Структура тонкого органического покрытия.

 Органическое покрытие имеет единую, неподвижную пленку без пор, содержащую соединения хрома.

 1) Полимерная пленка около 1 мкм

 Акрил - Изолирует

 2) Хромат - ингибирует, 5 - 30 мг/кв.м

3) + Присадки - например воск

 4) Цинковое покрытие

 5) Сталь

 Категории качества поверхности

Обычное качество поверхности (А)

Допускает небольшие неровности, изменения размера кристаллической структуры, темные точки, небольшие впадины, линейные следы и слабые пятна от пассивирующего раствора. Допускаются наплывы цинка или следы поперечных линий сдвига от правки растяжением.

Ответственное качество поверхности (В)



Достигается дрессировкой. Для этого качества поверхности допускаются небольшие дефекты поверхности, такие как образующиеся при правке растяжением следы поперечных линий сдвига, наддавы от дрессировки, царапины, вмятины, морозный узор, наплывы цинка ислабые пятна от пассивирующего раствора.

Особо ответственное качество поверхности (С)



Достигается дрессировкой. Более хорошая поверхность изделия не должна иметь ослабляющего эффекта на единый внешний вид окрашенной поверхности ответственного качества. Качество поверхности второй стороны должно соответствовать категории не ниже В.



Варианты покрытий и качества поверхности цинкового покрытия (Z)



Прокат холоднокатаный тонколистовой оцинкованный

Варианты покрытий и качества поверхности цинкалюминиевого покрытия (ZA)



Прокат холоднокатаный тонколистовой оцинкованный

Варианты покрытий и качества поверхности покрытий из цинкожелезного сплава (ZF)



Прокат холоднокатаный тонколистовой оцинкованный













Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
