Торговые павильоны предназначены для организации торговли промышленными и продовольственными товарами.
Здание торгового павильона предназначено для эксплуатации в 1-4 снеговых и 1-3 ветровых районах по СНиП 2.01.07-85 при снеговой нагрузке до 150 кГс/м2 и ветровой до 38 кГс/м2.
По конструктивному исполнению: несущий каркас - из металлических труб и швеллеров, ограждающие конструкции - из стальных листов: степень огнестойкости здания - I I I А (по СНиП 2.01.02-85)
Конструкция торгового павильона соответствует Нормам Государственной противопожарной службы МВД России НПБ 103-95.
Для подключения электрической системы отопления торговый павильон оборудован розетками. Отопительные приборы заводского изготовления (масляные радиаторы или греющие панели) приобретает или устанавливает Заказчик с соблюдением мер противопожарной безопасности, указанных в паспортах на эти приборы.
По желанию заказчика торговый павильон может быть оборудован системой пожарно-охранной сигнализации.
Внутренняя электрическая проводка торгового павильона выполняется по индивидуальному проекту заказчика, согласованному с энергонадзором города. Внутренняя электрическая проводка состоит из счетчика, розеток, выключателей и освещения в виде галогеновых ламп, ламп накаливания или люминесцентных светильников.
Торговый павильон устанавливается автомобильным краном на предварительно выровненной и уплотненной площадке, или на цоколь, выполненный из силикатного кирпича или бетона. Устройства специалных фундаментов под торговый павильон не требуется.
Предприятие-изготовитель гарантирует соответствие изделия требованиям технической документации при соблюдении потребителем условий нормальной транспортировки и эксплуатации.
Срок гарантии - 12 месяцев со дня отгрузки изделия потребителю.

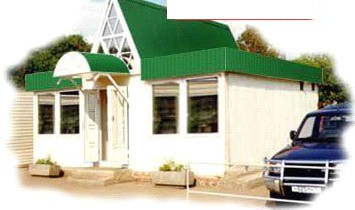

Торговый павильон предназначен для торговли продуктами питания или промышленными товарами. Возможна компоновка в торговые ряды на базе типовой конструкции.

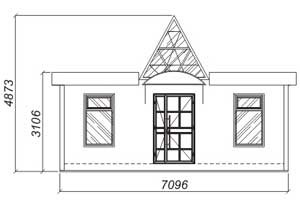

КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Несущие конструкции- сварной металлический каркас.
Стены- многослойные панели (типа Сэндвич).
Кровля- двускатная, утепленная.
Парапет- окрашеный оцинкованный профилированный лист.
Дверь- стальной профиль, зашивка стальной оцинкованный лист, окрашенный в цвет двери.
Окна- стальной профиль, стеклопакет однокамерный.
Витражи- стальной профиль, стеклопакет однокамерный.
НАРУЖНАЯ ОТДЕЛКА
Стены- профлист оцинкованный окрашенный, цвет белый по RAL 9016.
Витражи, фронтон- цвет белый по RAL 9016.
Окна- стальные, цвет белый по RAL 9016.
Двери- стальные, цвет белый по RAL 9016.
Кровля Шалаш- утепленная, оцинкованный окрашенный профлист, цвет зеленый по RAL 6029.
Кровля модуля- утепленная цельнометаллическая сварная.
Парапет- стальной оцинкованный окрашенный профлист, цвет зеленый по RAL 6029.
Подшивка парапета- оцинкованный окрашенный профлист, цвет белый по RAL 9016.
Декоративный козырек- стальной оцинкованный лист, цвет зеленый по RAL 6029.
ВНУТРЕННЯЯ ОТДЕЛКА
Стены - пластиковая вагонка ПВХ светлых тонов.
Потолок- пластиковая вагонка ПВХ светлых тонов.
Пол- линолеум по влагостойкой фанере.
Торговый павильон укомплектован электрикой.
Отгрузка со склада завода за 1-2 дня.
|
|
1. Окно стальное фрамужное 950 х 1600, стеклопакет однокамерный
|
2 шт.
|
|
|
|
2. Витраж стальной треугольный ~1940 х 2040 х 2040, стеклопакет однокамерный
|
1 шт.
|
|
|
|
|
3. Дверь стальная глухая 1,5 ств. 1280 х 2180
|
1 шт.
|
|
|
|
|
4. Светильник люминесцентный 4 х 18 Вт
|
4 шт.
|
|
|
|
|
5. Светильник подвесной Шар 1 х 100 Вт
|
3 шт.
|
|
|
|
|
6. Розетка штепсельная сдвоенная 220 В с защитным контактом
|
4 шт.
|
|
|
|
|
6. Щиток электрический 220 В со счетчиком
|
1 к-т.
|
|
|
Торговый павильон предназначен для торговли
продуктами питания или промышленными
товарами.
КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Несущие конструкции-металлический каркас с заполнением многослойными панелями.
Кровля-двукатная, утепленная, покрыта оцинкованным профнастилом.
Парапет- крашеный оцинкованный профилированный лист.
Двери:
Наружная- стальной профиль, однокамерный стеклопакет, стекло простое;
Внутренние- деревянные филенчатые.
Окна - стальной профиль, стеклопакет однокамерный, стекло простое.
Витражи - стальной профиль, стеклопакет однокамерный, стекло простое.
ВНУТРЕННЯЯ ОТДЕЛКА
Стены- вагонка ПВХ
Потолок- вагонка ПВХ
Пол - линолеум по влагостойкой фанере, толщиной 18 мм.
Торговый павильон укомплектован электрикой
При строительстве павильона применены современные строительные материалы и конструкции с использованием декоративных элементов.
Цветовое и архитектурное решение здания соответствует своему
функциональному назначению.
Площадь здания- 31,04 м2
Площадь застройки - 32,6 м2
Здание состоит из двух модулей полной заводской готовности с
отделкой.
Торговый павильон укомплектован электрикой
КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Несущие конструкции-металлический каркас с заполнением многослойными панелями.
Кровля- утепленная, покрыта оцинкованным крашенным листом.
Парапет- крашеный оцинкованный профилированный лист.
Двери и окна- стальной профиль, однокамерный стеклопакет, стекло простое.
ВНУТРЕННЯЯ ОТДЕЛКА
Стены- вагонка ПВХ
Потолок- вагонка ПВХ
Пол- линолеум по влагостойкой фанере, толщиной 18 мм.
|
