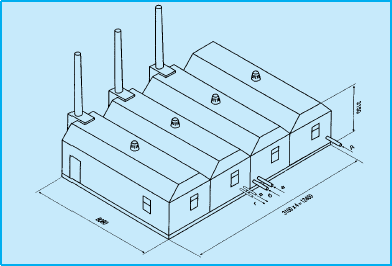

a - трубопровод обратной сетевой воды, б - трубопровод прямой сетевой воды к потребителю, в - трубопровод сливной напорный, г - трубопровод сливной безнапорный, д - трубопровод сырой воды е - трубопровод газовый
Технические характеристики:
Теплоноситель - вода. Вид топлива - газ природный. Система теплоснабжения закрытая, источник водоснабжения - водопровод. Котельная состоит из 4-х утепленных блоков полной заводской готовности, собираемых на месте монтажа в единую конструкцию. В котельной установлены: 3 котла автоматизированных водогрейных ЭЭ-1,0 производительностью 1,ОМВт каждый; блочная водоподготовительная установка ВПУ-2,5; 2 сетевых насоса К100-65-200 и 2 подпиточных насоса ВК 2/26А. Также установлены различная запорная, предохранительная и контрольная арматура.
Котельная предназначена для теплоснабжения жилых, общественных и промышленных зданий.
С помощью металлопрофилирующего станка фирмы KNUDSON, непосредственно на стройплощадке производится панели заданных размеров. Длина панелей может быть практически любой - благодаря этому появляется возможность полностью исключить поперечные нахлёсты.
Технические характеристики


Преимущества фальцевой кровли
Высокая скорость и качество монтажа при использовании специального оборудования, монтаж кровли 600м2производиться за 5 рабочих дней.
100% надёжность от протекания на длительный срок от 30 лет и более.
Применяются на кровлях с любым уклоном и даже на плоских поверхностях. Монтируется в любое время года.

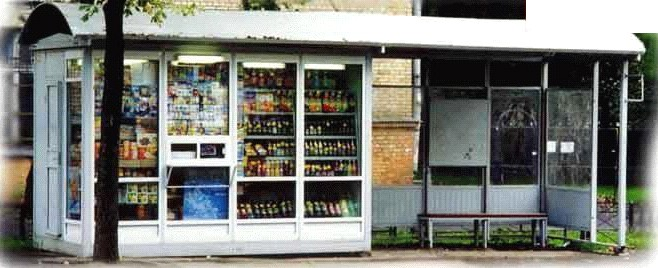

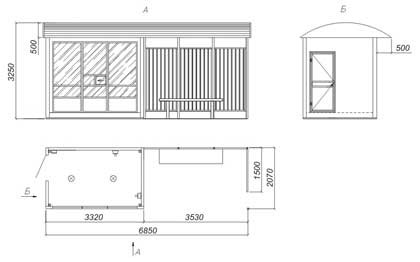

Сооружение состоит из утепленного торгового павильона, предназначенного для розничной торговли, и остановочного павильона, предназначенного для комфортного ожидания общественного транспорта.
Несущие конструкции торгового павильона состоят из сварного металлокаркаса. Ограждающие конструкции- послойная конструкция (типа “Сэндвич”).
Цветовое и архитектурное решениеостановочного комплекса соответствует функциональному назначению.
НАРУЖНАЯ ОТДЕЛКА
Стены- окрашенный оцинкованный профлист, цвет белый по RAL 9016.
Окна- цвет белый по RAL 9016.
Дверь- цвет белый по RAL 9016.
Кровля модуля- малоуклонная цельнометаллическая сварная.
Кровля павильона- окрашенный стальной оцинкованный профлист, цвет белый по RAL 9016.
ВНУТРЕННЯЯ ОТДЕЛКА
Стены - вагонка ПВХ светлых тонов.
Потолок- вагонка ПВХ, цвет белый.
Пол- линолеум на фанере.
|
1. Витраж стальной 1000 х 2300, стеклопакет однокамерный
|
2 шт.
|
|
2. Витраж стальной 850 х 2300 с торговой форточкой, стеклопакет однокамерный
|
1 шт.
|
|
3. Дверь стальная правая 870 х 2070, замок, ручка Кнопка
|
1 шт.
|
|
4. Розетка штепсельная одинарная 16А/250В с защитным контактом
|
2 шт.
|
|
5. Светильник потолочный с лампой накаливания 1 х 60 Вт
|
1 шт.
|
|
6. Щиток 220В со счетчиком
|
1 к-т.
|
|
7. Лавка деревянная со стальным каркасом
|
1 шт.
|
|
