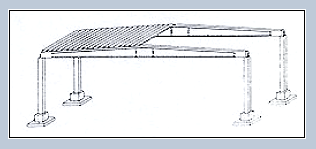

Обычно каркас одноэтажного производственного или складского зданияформируется из следующих друг за другом балочно-стоечных осей. Поперечное сечение колонн квадратное или прямоугольное. Из-за длинных горизонтальных пролетов шаг колонн большой, и на осях наружных стен часто требуются дополнительные колонны для опирания наружных стеновых панелей. Длина колонн варьируется от 8 до 16 м.

Горизонтальный каркас здания состоит из балок и опирающихся на балки плит. Балки могут быть преднапряженными или обычными железобетонными. При длинных пролетах (18-24 м) используются преднапряженные бетонные двутавровые балки.

В качестве плит кровельного настила используются преднапряженные пустотные плиты.

Невысокие здания с количеством этажей более одного



Здания разного назначения этажные

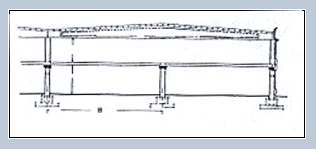

Невысокие здания с количеством этажей более одного - это одноэтажные корпуса, к которым пристраиваются офисные и вспомогательные помещения с количеством этажей более одного. Нагрузки на перекрытия обычно больше, чем нагрузка на кровельный настил, поэтому в данных частях здания предусматриваются меньшие пролеты (6 - 12 м) и дополнительные колонны для опирания перекрытий. Балки перекрытий опираются на оголовки дополнительных колонн, а также на колонны, поддерживающие кровельный настил, оснащенные дополнительными консолями. При проектировании складских помещений и небольших производственных корпусов иногда заранее неизвестно точное предназначение данных зданий. Заранее подготовиться к таким изменениям можно путем учета дополнительных резервных нагрузок, достаточной свободной высоты и большим вертикальным шагом.

Многоэтажные здания

 Несущей вертикальной конструкцией многоэтажных зданий обычно выступает стоечный каркас с поперечным сечением колонн круглой или прямоугольной формы. Колонны начинаются прямо от фундамента, а их высота может равняться высоте 1-4 этажей. Размер колонны стараются сохранять одинаковым сверху донизу. Проблема больших нагрузок на колонны нижних этажей решается путем увеличения количества арматуры и повышения класса бетона. Балки опираются на колонны с помощью консолей. Могут использоваться видимые бетонные консоли или стальные скрытые консоли, которые располагаются в бетонной кладке. Балки можно опирать также на оголовки колонн, но в таком случае высота колонн должно равняться высоте одного этажа.

Здания разного назначения этажныеЗдания разного назначения этажные

Горизонтальный каркас состоит из балок и опирающихся на балки плит. Могут использоваться преднапряженные или обычные железобетонные балки. Используются балки прямоугольного сечения или балки с продольным консольным выступом. На балочных осях, расположенных посередине здания, имеет смысл использовать низкие преднапряженные балки. В этом случае балки не будут мешать подвешиваемым к потолку трубам.

В качестве плит обычно используются преднапряженные пустотные плиты. В офисных и торговых зданиях толщина плит составляет от 220 до 400 мм. Нагрузка на плиты и наличие отверстий влияют на выбор пролета и высоты.

Лестничные клетки и шахты выполняются из бетонных конструкций. Лестничные марши и лестничные площадки также могут быть выполнены из сборных бетонных конструкций.

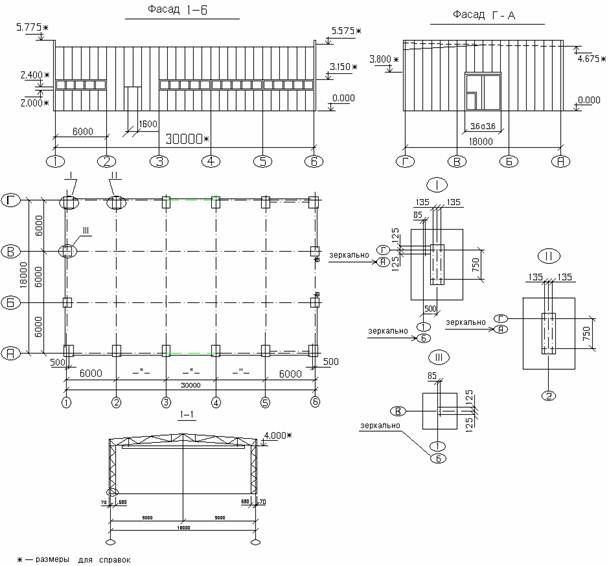

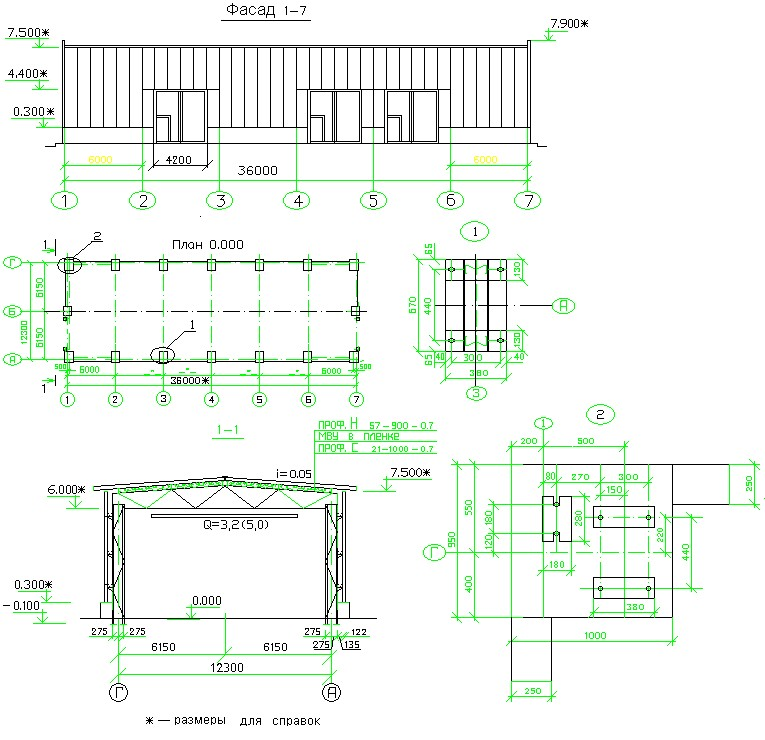

Здания рамной конструкции типа Арт пролетом 12 м.



Технические характеристики

Основой конструкции является система колонн и ригелей, изготовленных из сигмаобразного х/катаного профиля повышенной жесткости с уклоном верхнего пояса стропильных ферм 5 %. Шаг колонн 6 м. Высота до нижнего пояса ферм от 4.2м.-12м. Подкрановые пути для кранбалки грузоподъемностью 3.2 – 5 т.

 -категория противопожарной опасности В, Г, Д по СНиП 31-03-2001;

 -степень огнестойкости III а по СНиП 2.01.02-85;

 -сейсмичность до 6 баллов по СНиП II-7-81. (Для типовых зданий).

 -по весу снегового покрова 1-5 район по СНиП 2.01.07-85;

 -по скорости напора ветра 1-7 район по СНиП 2.01.07-85;

 -расчетная зимняя температура - 50о С и выше.



Комплект поставки:

 колонны, ригели, стойки фахверка, связи, прогоны.

 Кровля рулонная по стальному профилированному настилу повышенной жесткости. Минералватный утеплитель.

 Стены - трехслойные стеновые панели типа Сэндвич ( глухие, со встроенными окнами, с обшивкой из оцинкованного профилированного (окрашенного) листа);

 стальные оконные блоки, распашные ворота, двери;

 крепеж, доборные элементы.

Здания разного назначения этажные

Здание из легких металлических конструкций с применением сигма-образных гнутых профилей с подвесными путями под кран-балку грузоподъмностью до 5 тн. с уклоном верхнего пояса стропильных ферм 5%.

 Шаг рам – 6м;

 Кровля:

 рулонная и мастичная;

 теплая типа “Сэндвич”;

 холодная из оцинкованного профилированного стального настила.

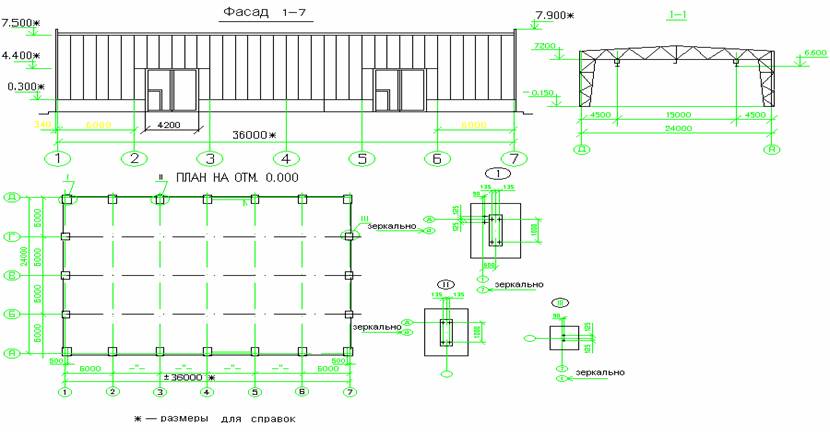

Здания рамной конструкции типа Выкса пролетом 24 м



Здание из легких металлических конструкций с применением сигма-образных гнутых профилей с подвесными путями под кран-балку грузоподъмностью до 5 тн. с уклоном верхнего пояса стропильных ферм 5%.

 Шаг рам - 6м;

 Кровля:

1. рулонная и мастичная;

2. теплая типа “Сэндвич”;

3. холодная из оцинкованного профилированного стального настила.

Технические характеристики

Здания разного назначения этажные

Основой конструкции является система колонн и ригелей, изготовленных из сигмаобразного х/катаного профиля повышенной жесткости с уклоном верхнего пояса стропильных ферм 5 %. Шаг колонн 6 м. Высота до нижнего пояса ферм от 4.2м.-12м. Подкрановые пути для кранбалки грузоподъемностью 3.2 - 5 т.

· категория противопожарной опасности В, Г, Д по СНиП 31-03-2001;

 · степень огнестойкости III а по СНиП 2.01.02-85;

· сейсмичность до 6 баллов по СНиП II-7-81. (Для типовых зданий).

· по весу снегового покрова 1-5 район по СНиП 2.01.07-85;

· по скорости напора ветра 1-7 район по СНиП 2.01.07-85;

· расчетная зимняя температура - 50оС и выше.

  Комплект поставки:

· колонны, ригели, стойки фахверка, связи, прогоны;

· кровля рулонная по стальному профилированному настилу повышенной жесткости;

· минералватный утеплитель «URSA»;

· стены - трехслойные стеновые панели типа Сэндвич ( глухие, со встроенными окнами, с обшивкой из оцинкованного профилированного (окрашенного) листа);

· стальные оконные блоки;

· распашные ворота;

· двери;

· крепеж;

доборные элементы.

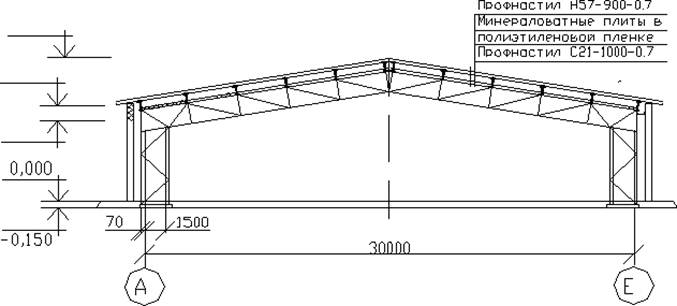

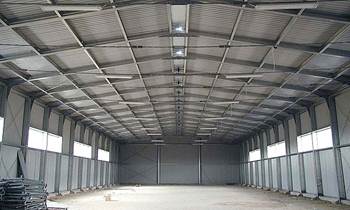

Здания рамной конструкции типа Матис пролетом 30м



Предназначены для различного вида производств в т.ч. производственные цеха, склады, гаражи .

 Исполнение зданий:однопролетные, теплые и холодные, обшивка из оцинкованного профилированного (окрашенного) листа, двускатные.

 Технические характеристики



Здания разного назначения этажные

Каркас здания запроектирован по рамно-связьевой схеме из решетчатых однопролетных рам из сигма-образных профилей. Рамы двускатные, уклон верхних поясов рам ригелей 22%, соединение прогонов с применением подпрогонников, устанавливаемых на ригель раму. За основу неизменяемости покрытия принят сплошной диск, образованный профнастилом, связями по верхним и нижним поясам рам и прогонами; нижние пояса рам развязаны распорками и поперечными горизонтальными связями в первом и последнем пролете. Шаг колонн 6 м. Высота до низа несущих конструкций - 4,2 м.

· категория противопожарной опасности Г, Д по СНиП 31-03-2001;

 · степень огнестойкости IV по СНиП 2.01.02-85;

· рельеф местности спокойный;

· по весу снегового покрова I- IV район по СНиП 2.01.07-85;

· по скоростному напору ветра I-VII район по СНиП 2.01.07-85;

· - расчетная зимняя температура - 50о и выше.

 Комплект поставки:

 · колонны, ригели, стойки фахверка, связи, прогоны;

 · кровля типа «Сэндвич»;

· стены - трехслойные стеновые панели типа Сэндвич глухие и со встроенными окнами, с обшивкой из оцинкованного профилированного (крашенного) листа, или без утеплителя;

 · стальные оконные блоки, ворота, двери;

 · крепеж, доборные элементы.

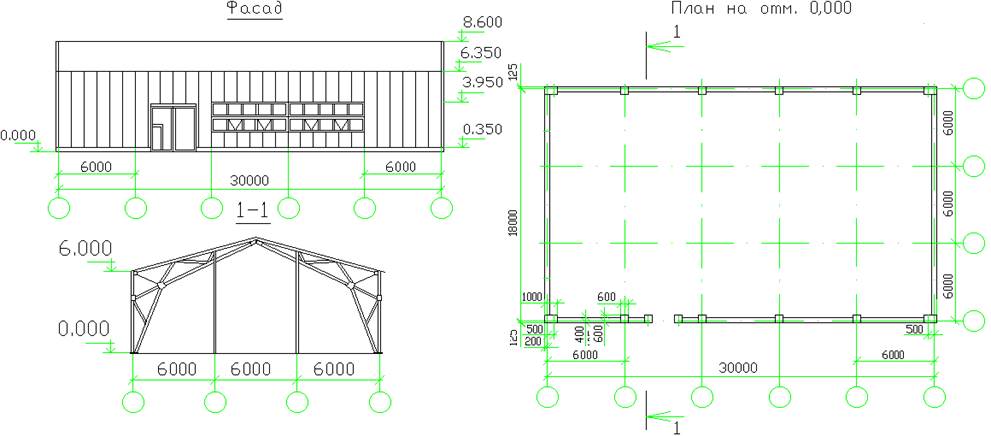

Здания рамной конструкции типа Нива пролетом 18м



Здания разного назначения этажные

Здание из легких металлических конструкций с применением сигма-образных гнутых профилей безкрановое рамной конструкции с уклоном верхнего пояса стропильных ферм 25%.

 Шаг рам - 6м;

 Кровля:

 1. теплая типа “Сэндвич”;

 2. холодная из оцинкованного профилированного стального настила.

 · отапливаемые и неотапливаемые с неагрессивной и слабоагрессивной средой;

 · расчетная температура воздуха в помещении 18С;

 · относительная влажность в отапливаемых зданиях до 60%;

 Технические характеристики



Основой конструкции является система колонн и ригелей изготовленных из сигма-образного холоднокатанного профиля повышенной жескости с уклоном верхнего пояса стропильных ферм 20%. Шаг колонн 6 м. Высота до нижнего пояса ферм от 6,0м. Здания с подвесной лебедкой грузоподъемнотью до 1тн и без нее. Здания сочетают практичность жесткой рамы с низкой металлоемкостью.

· категория противопожарной опасности В, Г, Д по СНиП 31-03-2001;

 · степень огнестойкости III а по СНиП 2.01.02-85;

· сейсмичность до 6 баллов по СНиП II-7-81. (Для типовых зданий).

· по весу снегового покрова I-IV район по СНиП 2.01.07-85;

· по скорости напора ветра I-V район по СНиП 2.01.07-85;

· расчетная зимняя температура - 50о и выше.

Здания разного назначения этажные

 Предназначены для различного вида производств в т.ч. производственные цеха, склады, гаражи и спортивные комплексы.

 Исполнение зданий:одно и многопролетные, теплые и холодные, обшивка из оцинкованного профилированного (окрашенного) листа, двускатные.



Комплект поставки:

· колонны, ригели, стойки фахверка, связи, прогоны

 · кровельный настил

 · стеновые панели.

 · Кровля - рулонная по стальному профилированному настилу с утеплителем, либо без него или из панелей типа Сэндвич.

 · Стены - трехслойные стеновые панели типа Сэндвич глухие и со встроенными окнами, с обшивкой из оцинкованного профилированного крашенного, или не крашенного листа;

 · стальные оконные блоки, ворота, двери;

 · крепеж, доборные элементы.

Здания рамной конструкции типаСигма пролетом 18 м



Здание из легких металлических конструкций с применением сигма-образных гнутых профилей с подвесными путями под кран-балку грузоподъмностью до 3,2 тн. с уклоном верхнего пояса стропильных ферм 5%.

 Шаг рам - 6м;

 Кровля:

 1. рулонная и мастичная;

 2. теплая типа “Сэндвич”;

 3. холодная из оцинкованного профилированного стального настила.

 Предназначены для различного вида производств в т.ч. производственные цеха, склады, гаражи и спортивные комплексы.

Технические характеристики

Здания разного назначения этажные

Основой конструкции является система колонн и ригелей, изготовленных из сигма-образного холоднокатаного профиля повышенной жесткости с уклоном верхнего пояса стропильных ферм 5%. Шаг колонн 6м. Высота до нижнего пояса ферм от 4,8м.-12м. Здания с подвесной кран балкой грузоподъемностью до 5.0 тн. и без нее. Здания сочетают практичность жесткой рамы с низкой металлоемкостью.

· категория противопожарной опасности В, Г, Д по СНиП 31-03-2001;

 · степень огнестойкости III a по СНиП 2.01.02-85;

· сейсмичность до 6 баллов по (СНиП II-7-81. Для типовых зданий). При применении дополнительных мероприятий сейсмичность до 9 баллов.

 · по весу снегового покрова 1-5 район по СНиП 2.01.07-85;

· по скорости напора ветра 1-7 район по СНиП 2.01.07-85;

· расчетная зимняя температура - 50оС и выше.



 Исполнение зданий:

 · одно и многопролетные

 · теплые и холодные

 · обшивка из оцинкованного профилированного ( окрашенного) листа, двухскатные.

  Комплект поставки:

· колонны, ригели, стойки фахверка, связи, прогоны

 · кровля - рулонная по стальному профилированному настилу с утеплением минераловатным утеплителем «URS, либо без него, либо из панелей типа Сэндвич;

 · стены - трехслойные стеновые панели типа Сэндвич глухие и со встроенными окнами, с обшивкой из оцинкованного профилированного (крашенного) листа;

 · стальные оконные блоки, ворота, двери;

 · крепеж, доборные элементы.

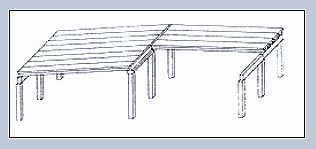

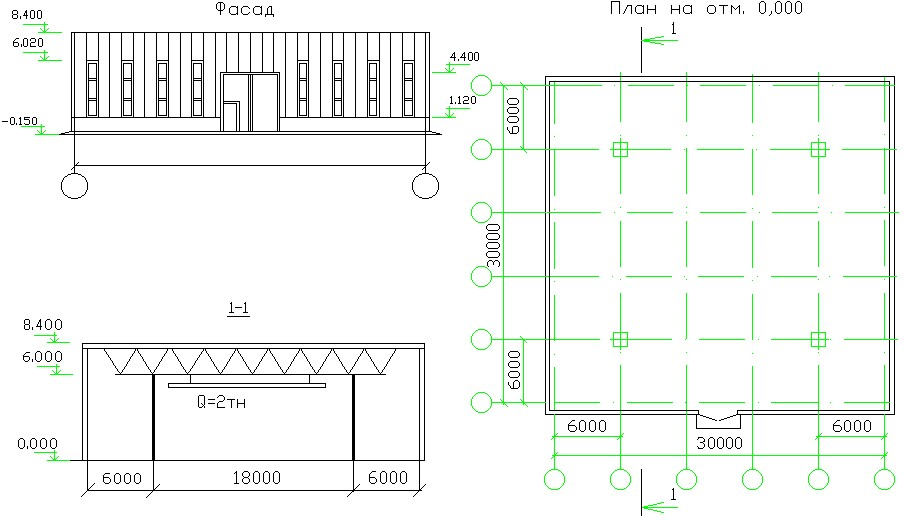

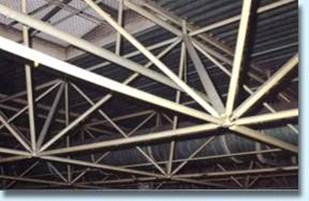

Здания с пространственными структурными покрытиями типа Кисловодск



Здания разного назначения этажные

Технические характеристики

Здания разного назначения этажные

Здание - одноэтажное, отапливаемое размерами в осях 30 30м, 30 60м, 60 60м, 60 120м подвесными путями для кран-балки грузоподъемнотью до 2 тонн и без них.

 · высота до низа несущих конструкций - 4,8м, 6,0м, 7,2м, 8,4м.

 · структура СП (27)30х350А. Допустимая нагрузка 350 кгс/кв.м по ТУ 36-2321-80;

 · степень огнестойкости IIIа по СНиП 2.01.02-85;

 · категория противопожарной опасности В, Г, Д по СНиП 31-03-2001;

 · расчетная зимняя температура до -40оС;

 · сейсмичность до 6 баллов по СНиП II-7-81;

 · I-IV по весу снегового покрова, VI по скоростному напору ветра по СНиП 2.01.07-85.

   Здания разного назначения этажные

Комплект поставки:

 · пространственная конструкция типа Кисловодск;

 · колонны, стойки и ригели фахверка, комплект прогонов;

 · стальной профлист покрытия;

 · трехслойные стеновые панели типа “Сэндвич” с минераловатным утеплителем и обшивками из оцинкованного

профилированного (крашенного) листа;

 · стальные оконные блоки, ворота (распашные), двери.

Здания системы «Спайдер-В»

Здания разного назначения этажные

 Спайдер-В - это:

 · Низкая стоимость

· Все соединения на болтах

· Сжатые сроки поставки

· Легкие фундаменты

· Быстрая и простая сборка

· Отсутствие в конструкции деталей из горючих материалов

· Низкие затраты на транспорт

· Превосходная и долговечная антикоррозионная защита на основе цинкового покрытия

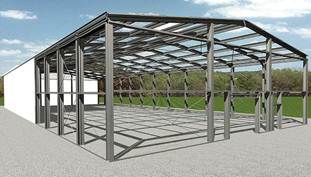

Каркас

 Сверхлегкие конструкции

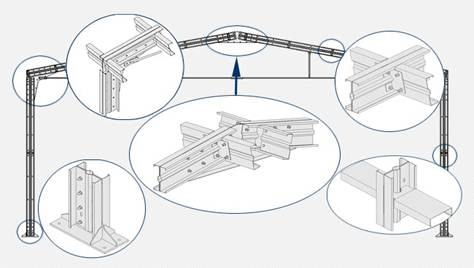

Каркас здания системы СПАЙДЕР-В состоит из нескольких типов S-образных и C-образных тонкостенных профилей.

Гнутый профиль из холоднокатаной или горячекатаной оцинкованной заготовки (сталь С235) с возможной пробивкой отверстий диаметром 18 мм.

  C - профиль

 Здания разного назначения этажные

Тип, С-Н-В

L, mm

t, mm

Масса, кг/м

С -160 - 40

12.6

2.0

3.96

С - 180 - 60

11.3

1.5

3.67

С - 200 - 50

15.0

2.5

6.17

С - 220 - 85

19.6

2.0

6.53

С - 240 - 80

16.5

2.5

8.19

S - профиль (профиль повышенной жесткости)

  Здания разного назначения этажные

Тип, S-Н-В

L, mm

t, mm

Масса, кг/м

S - 160 - 55

19.5

2

4.88

S - 220 - 80

16.0

2

6.50

S - 280 - 80

21.0

2

7.73

Соединение элементов производится при помощи плоских деталей с предварительно выполненными отверстиями. В качестве крепежа применяются оцинкованные болты и саморезы. Применение тонкостенных профилей позволяет при минимальном весе конструкции добиться уникальных прочностных характеристик несущего каркаса. Расчетные характеристики экспериментально подтверждены специально проведенными испытаниями.

  Здания разного назначения этажные

 Антикоррозионная защита

 Применение оцинкованной стали во всех элементах каркаса позволяет достичь уникальной коррозионной стойкости. Это дает возможность использовать здания системы СПАЙДЕР-В в различных агрессивных средах.

 Короткие сроки поставки

 Тщательно продуманный конструктив зданий системы СПАЙДЕР-В и высокая технологичность производства позволяют изготавливать основные комплектующие элементы заранее и размещать их на своем складе готовой продукции. При оформлении Вашего заказа нашим специалистам останется только составить спецификацию и скомплектовать Ваше здание, а недостающие детали и элементы будут изготовлены в кратчайшие сроки.

 Низкие затраты на транспорт

 Конфигурация S-образных и C-образных профилей, применяемых в конструкции системы СПАЙДЕР-В, специально подобрана для оптимальной упаковки комплектующих элементов. Для перевозки комплекта здания полезной площадью 540 кв. м. потребуется одна автомашина с 12-метровым полуприцепом.

 Быстрый и простой монтаж

 Вы сами сможете построить свое здание. Здания системы СПАЙДЕР-В - это конструктор. Все элементы конструкции - на болтовых соединениях, а следовательно, полностью исключены сварочные работы. Это делает возможным монтаж в чистом поле. При строительстве зданий системы СПАЙДЕР-В не надо проводить дорогостоящие земляные работы с изготовлением тяжелого фундамента. Здание СПАЙДЕР-В может быть установлено на легкие точечные фундаменты, а иногда и просто на бетонную площадку. Вес элементов конструкции значительно ниже, чем у традиционных металлоконструкций из сварных или горячекатаных профилей, не говоря уже о традиционных строительных технологиях - кирпиче и железобетоне. Для монтажа зданий СПАЙДЕР-В не нужны краны с большой грузоподъемностью, а в отдельных случаях монтаж может проходить БЕЗ ПРИВЛЕЧЕНИЯ кранового оборудования.

  Здания разного назначения этажные

 Кровля и стены

 В качестве ограждающих конструкций зданий системы СПАЙДЕР-В применяется профилированный лист из оцинкованной и окрашеной листовой стали. Для кровли используется профилированный стальной лист ВН-45-900, для стен - профилированный стальной лист ВС-18-1100. В качестве утеплителя применяется минераловатный утеплитель с фольгированным покрытием, армированный высокопрочной сеткой из синтетических нитей.
