Здания модульные

Здания модульные

Мобильные модульные здания являются быстровозводимыми сборными конструкциями. Блок-контейнер служит базовым модулем для возведения всех видов зданий. Блок-контейнеры устанавливаются, в зависимости от проекта, в горизонтальной плоскости в два или более ряда, в высоту до трех этажей. Сантехническое, электрооборудование устанавливается в заводских условиях.

 Мобильные здания предназначены для эксплуатации при темпереатуре воздуха ±35 C. Также выпускаются блок-контейнеры с улучшенным утеплением для эксплуатации в северных регионах при темперетуре до ±45 C.

  Конструкция

· Каркас - сварной металлический из швеллера 14 по ГОСТ 8240-97, стального уголка 100х100х8 мм по ГОСТ 8509-93. Обрешетка деревянная из бруса и пиломатериалов.

· Кровля - сварена из листового железа 2мм.

· Стены - снаружи профлист оцинкованный или с цветным полимерным покрытием.

· Пол - черновой пол из обрезной доски, чистовой из шпунтованной доски 28-38 мм., обит линолеумом

· Утепление - стены, пол, потолки, и наружная дверь утеплены минеральной ватой URSA, полиэтиленовая пленка или пергамин для изоляции от влаги.

· Внутренние перегородки - деревянные, каркасные, утепленные.

· Оконные блоки - деревянные, двойные, остекленные, открывающиеся. За дополнительную плату устанавливаются металлические решетки и ставни.

· Двери - деревянные, каркасные. Входная дверь обшита снаружи оцинкованным листом. Устанавливаем металлические двери из стального листа 2 мм., металлические козырьки над дверью

 Габаритные размеры блок-контейнеров

Наименование

Значение, м.

Длина

4, 6, 7, 9, 12

Ширина

2,5 - 3

Высота

2,5

Внутренняя отделка

Внутри модульные здания отделывают, в зависимости от назаначения, деревянной или пластиковой вагонкой (виниловым сайдингом), панелями МДФ, фанерой или другими материалами в соответствии с требованиями заказчика

  Монтаж здания

Модульные здания устанавливают на мелкозаглубленный фундамент или ровную площадку. Стыковка блок-контейнеров между собой при монтаже здания осуществляется с помощью резьбовых соединений, материалы для заделки стыков поставляются в комплекте. Здание частично собирают в процессе производства, поэтому его монтаж достаточно несложен и может производиться силами заказчика.



Здания для отдыха

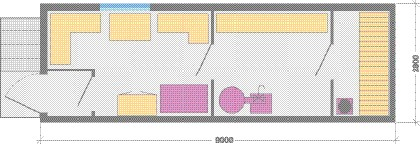

Новый Урал 8.О.С(сауна)

Здания модульные

Здания модульные

Здания модульные

I. Тамбур

 II. Отделение для отдыха

 III. Предбанник

 IV. Парилка

 1. Скамья

 2. Стол

3. Бак для воды

 4. Водонагреватель

 5. Парообразователь

 6. Каменная печь

 7. Палати

 8. Шкаф для одежды

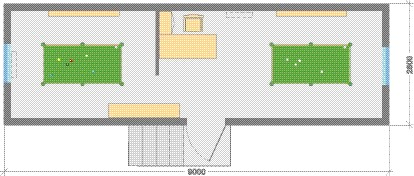

Новый Урал 9.О.Б(бильярдная)

Здания модульные

Здания модульные

Здания модульные

1. Стол бильярдный Модерн Люкс (пул)

 2. Стол бильярдный Модерн Люкс (пирамида)

 3. Стол администратора

 4. Шкаф для документов

5. Кресло Prestige

 6. Скамья

 7. Радиатор маслянный

 8.Оконный кондиционер

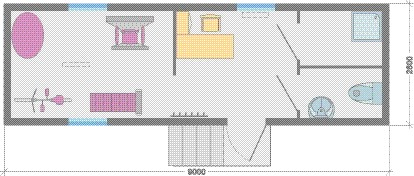

Новый Урал 8.О.Т(тренажерный зал)

Здания модульные

Здания модульные

Здания модульные

1. Эллиптический тренажер

 2. Велотренажер

 3. Силовой тренажер

 4. Беговая дорожка

 5. Шкаф для документов

 6. Стол администратора

7. Кресло Prestige

 8. Радиатор отопления

 9. Душевая кабинка

 10. Туалет

 11. Вешалка настенная

 12. Оконный кондиционер

Здания модульные малогабаритные

Пункт приема молока от населения

Здания модульные

Здания модульные

Технические характеристики



· Габариты: 5600*2570*2550,2400 (крыша односкатная).

· Каркас: металлический, сварной, несущий.

· Стены: сэндвич-панели с полимерным покрытием (цвет белый или по желанию Заказчика) толщиной 100 мм с базальтовым утеплителем.

· Кровля: сэндвич-панели с полимерным покрытием (цвет белый или по желанию Заказчика), профнастил (волна R 19).

· Пол: металлический лист 2 мм , грунтовка, пароизоляция, утеплитель, черновой пол доска 30 мм , цсп, линолеум, укладка линолеума производится с напуском на стены для обеспечения надежной гидроизоляции. На месте установки танка охладителя пол усилен из расчета нагрузки 2000 кг .

· Окна: одно окно (ПВХ) с двойным стеклопакетом размером 700*1200 мм и металлическими ставнями.

· Электрооборудование: счетчик учета электроэнергии, электроавтоматы, электрическая проводка на 10 кВт, 3 розетки, лампы дневного освещения 2 штуки, электрические выключатели, инфракрасный электрический обогреватель с терморегуляцией 0,7 кВт 1 штука, уличный фонарь, запитка осуществляется от внешнего источника электроэнергии через внешний заземленный разъем.

· Масса: 2900 кг .

Дополнительные условия: наружная дверца металлическая утепленная 200x200 (под шланг), установлено окно забора воздуха для компрессора охладителя молока с жалюзийной решеткой и шибером размером 400x400 мм. с полимерным покрытием, установлено окно 300x300 мм. для отвода воздуха от компрессора охладителя молока с решеткой (шаг 50x50) и дверью с запором.

Блок - контейнеры для аппаратуры сотовой связи



Здания модульные

Здания модульные

Здания модульные

Здания модульные

Здания модульные

Здания модульные

Технические характеристики



Внешние габариты (ДхШхВ, мм): 4700 х 2500 х 3070.

 Внутренние размеры:

 - тамбура: 1300 х 2200 х 2500;

 - аппаратной части: 3000 х 2200 х 2500.

 Общая площадь, м2: 11,75.

 Степень огнестойкости: III (по табл. 4 СНиП 21-01-97).

 Каркас: металлический сварной из профилированной трубы 120 х 80, пол рассчитан на нагрузку 850 кг на м2.

 Условия эксплуатации:

 - допустимые ветровые нагрузки, кгс/м2: 50;

 - допустимые снеговые нагрузки, кгс/м2: 250;

 - температурный режим: от -40 гр.С до +40 гр.С.

 Внутренняя отделка стен: ГВЛ, покраска акриловой краской.

 Наружная отделка: профнастил С10.

 Антивандальная защита: металлический лист толщиной 2 мм.

 Расчетный срок службы, лет: 25.

 Масса, кг: 3750.

В тамбуре предусмотрены места для установки кондиционеров (подставка, полка, каналы, антивандальные вентиляционные решетки). Пол в контейнере покрыт антистатическим линолеумом закрепленным токопроводящим клеем и соединенным с шиной заземления.

В блок-контейнере установлена охранно-пожарная сигнализация, включающая в себя многоконтактные извещатели для блокировки дверей на открывание, дымовые извещатели, звуковой и световой индикаторы.

 Входная дверь в аппаратную - сертифицированная противопожарная с пределом огнестойкости IE60.

Освещение аппаратной части выполнено двумя светильниками дневного света.

Бытовки



Здания модульные

Здания модульные

Здания модульные

Бытовка снаружи

Бытовка внутри

Бытовка внутри

Технические характеристики



Габариты здания: 6000 x 2450 x 2400 мм.

Площадь: 14,7 м.

Каркас: сварной, несущий.

Кровля: сэндвич-панель.

Стены: сэндвич-панель.

Полы: многослойные с утеплителем.

Окна: ПВХ с двойным стеклопакетом размерами 700 х 1200 мм.

Дверь: металлическая негорючая, утепленная.

Электрооборудование: счетчик учета электроэнергии, электроавтоматы, электрическая проводка на 6 кВт, розетки, лампы дневного освещения (2 шт.), электрические выключатели, инфракрасные электрические обогреватели с терморегуляцией 0,7 кВт (2 штуки), уличный фонарь. Запитка осуществляется от внешнего источника электроэнергии через внешний разъем.

Масса: 2900 кг .

Морозостойкость помещения: до -50 гр.С.

Иртыш - 6П / - 6М

Здания модульные

Описание конструкции

Каркас сварной несущий из сложного холодногнутого металлического профиля толщиной 4мм производства ООО «Омский профиль», каркас покрыт грунтом и окрашен финской эмалью.

 Стены выполнены из сэндвич-панелей производства ООО «Омский профиль».

В качестве утеплителя использован:

  Иртыш - 6П– пенополистирол ПСБ-С-25 толщиной 100мм, гр. горючести Г-1 (слабогорючий, трудновоспламеняемый, с умеренной дымообразующей способностью).

 Иртыш - 6М - негорючие минераловатные гидрофобизированные плиты МВП толщиной 150мм, плотностью 130 кг/м3 , гр. горючести НГ (негорючие материалы).

В качестве обкладок использован профилированный оцинкованный лист с полимерным покрытием типа «полиэстер». Внутренние перегородки выполнены из сэндвич-панелей толщиной 80 мм с аналогичным утеплителем.

Комплектация здания

Здание изготавливается «под ключ», в комплект входит:

1.Внутренняя отделка:

- линолеум;

 - плинтус;

 - оконный блок из 5-ти камерного ПВХ профиля с двойным стеклопакетом и противомоскитной сеткой -1шт.;

2. Электро-силовое оборудование:

 - электрические сети;

 - светильники дневного света – 2шт;

 - светильник наружный – 1шт;

 - выключатели – 2шт;

 - розетки – 4шт;

 - инфракрасные обогреватели – 2шт;

 - терморегуляторы – 1шт; (обеспечивают постоянную температуру воздуха внутри помещения)

 - розетка для подключения к внешним электросетям - 1шт;

 - счётчик учёта электроэнергии.

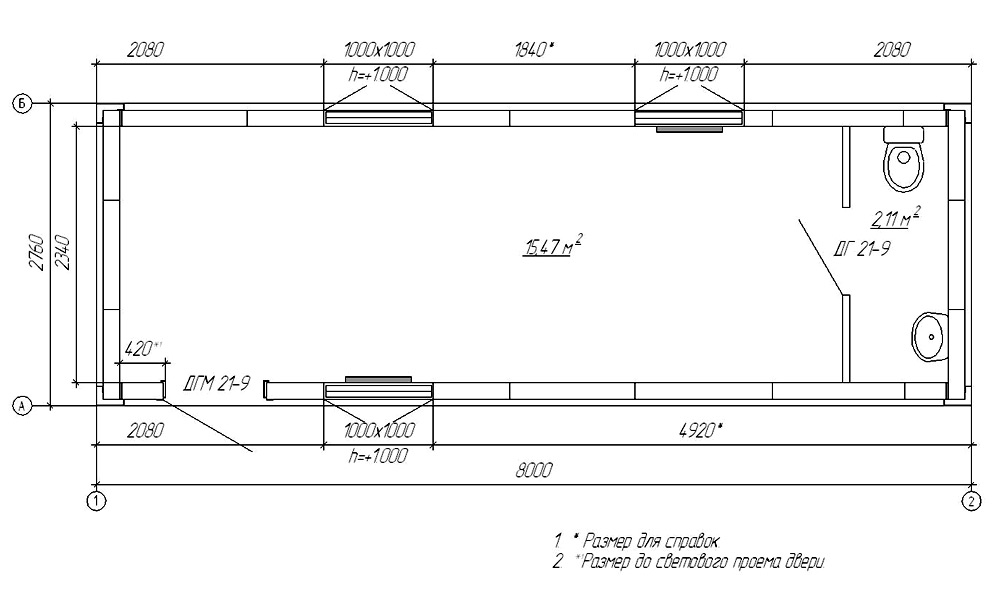

Иртыш - 8П / - 8М

Здания модульные

Описание конструкции

Каркас сварной несущий из сложного холодногнутого металлического профиля толщиной 4мм производства ООО «Омский профиль», каркас покрыт грунтом и окрашен финской эмалью.

 Стены выполнены из сэндвич-панелей производства ООО «Омский профиль».

В качестве утеплителя использован:

Иртыш - 8П – пенополистирол ПСБ-С-25 толщиной 100мм, гр. горючести Г-1 (слабогорючий, трудновоспламеняемый, с умеренной дымообразующей способностью).

 Иртыш - 8М- негорючие минераловатные гидрофобизированные плиты МВП толщиной 150мм, плотностью 130 кг/м3 , гр. горючести НГ (негорючие материалы).

В качестве обкладок использован профилированный оцинкованный лист с полимерным покрытием типа «полиэстер». Внутренние перегородки выполнены из сэндвич-панелей толщиной 80 мм с аналогичным утеплителем.

Комплектация здания

Здание изготавливается «под ключ», в комплект входит:

1. Внутренняя отделка:

- линолеум;

 - плинтус;

 - деревянные дверные блоки – 2шт;

 - оконный блок из 5-ти камерного ПВХ профиля с двойным стеклопакетом и противомоскитной сеткой – 2шт.;

2. Электро-силовое оборудование:

 - электрические сети;

 - светильники дневного света – 3шт;

 - светильник наружный – 1шт;

 - выключатели – 4шт;

 - розетки – 6шт;

 - инфракрасные обогреватели – 3шт;

 - терморегуляторы – 3шт; (обеспечивают постоянную температуру воздуха внутри помещения)

 - розетка для подключения к внешним электросетям - 1шт;

 - счётчик учёта электроэнергии.

Технические характеристики

 Иртыш -6П - Габаритные размеры: х2435х2590мм;

 - Внутренние размеры: х2135х2200мм;

 Иртыш -6М - Габаритные размеры: х2435х2590мм;

 - Внутренние размеры:5645х2015х2200мм;

 Иртыш -8П - Габаритные размеры: х2760х2590мм;

 - Внутренние размеры: х2440х2200мм;

 Иртыш -8М - Габаритные размеры:8000х2760х2590мм;

 - Внутренние размеры:7580х2340х2200мм;

Допустимые ветровые нагрузки:– 48 кгс/м2

 Допустимые снеговые нагрузки:– 320 кгс/м2

 Температурный режим: – от -500С до +400С

 Жилой модуль



Здания модульные

Здания модульные

Конструкция модульного здания, рассчитанная на многократные перевозки, основана на сварном металлическом каркасе (гнутый профиль), в качестве ограждающих конструкций использованы сэндвич-панели собственного производства с утеплителем из минераловатных плит или пенополистирола.

Основными преимуществами вахтовых домиков являются:

Мобильность. Домики могут транспортироваться любым видом транспорта (железной дорогой, автотранспортом, на платформе, санями, вертолетом).

 Тепло. Домики изготавливаются из сэндвич-панелей различной толщины, в зависимости от климатических условий местности. По необходимости комплектуются окнами с тройным остеклением и утепленными дверями.

 Функциональность. Различная планировка внутренних перегородок и узлов позволяет комплектовать помещения различного назначения.

 Мощность нашего производства позволяет нам производить 600 модульных зданий в год. Мы готовы в кратчайшие сроки изготовить и поставить для нужд Вашей компании вахтовые поселки и модульные здания любого назначения и типоразмеров.

Стены выполнены из сэндвич панелей с утеплителем пенополистирол толщиной 100 мм, рассчитанные на температурный режим до -500С. Входная дверь, утепленная металлическая (лист 3 мм). Окна пластиковые с двойным стеклопакетом, (возможна комплектация москитной сеткой и металлическими ставнями).

В электрическую часть входит: электропроводка, розетки, счетчик учета потребления электроэнергии, освещение (лампы дневного света), обогрев (инфракрасные обогреватели по 700 Ватт с автоматической поддержкой заданной температуры), точка подключения к источнику питания.

По желанию заказчика комплектуем домики мебелью.

По Вашему запросу на вахтовый поселок можем предложить следующий варианты:

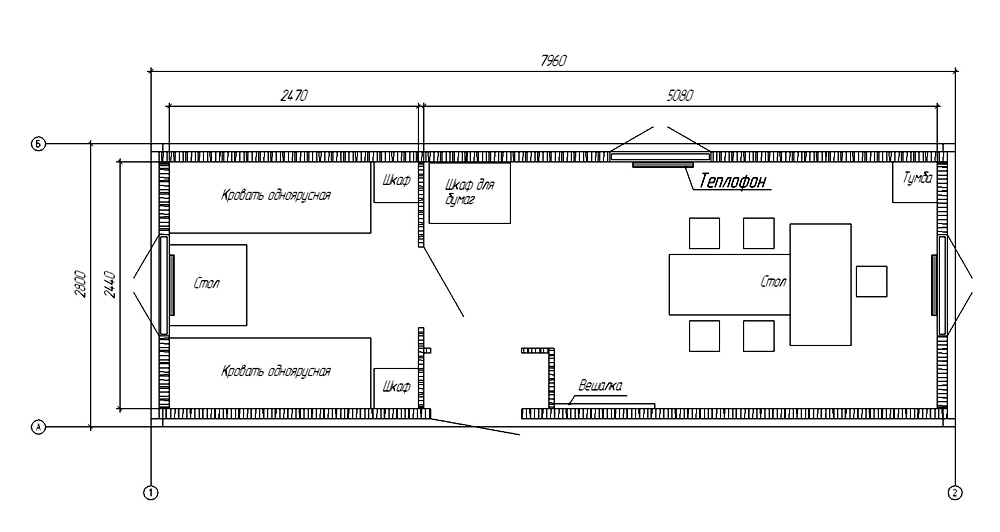

 Прорабская



Здания модульные

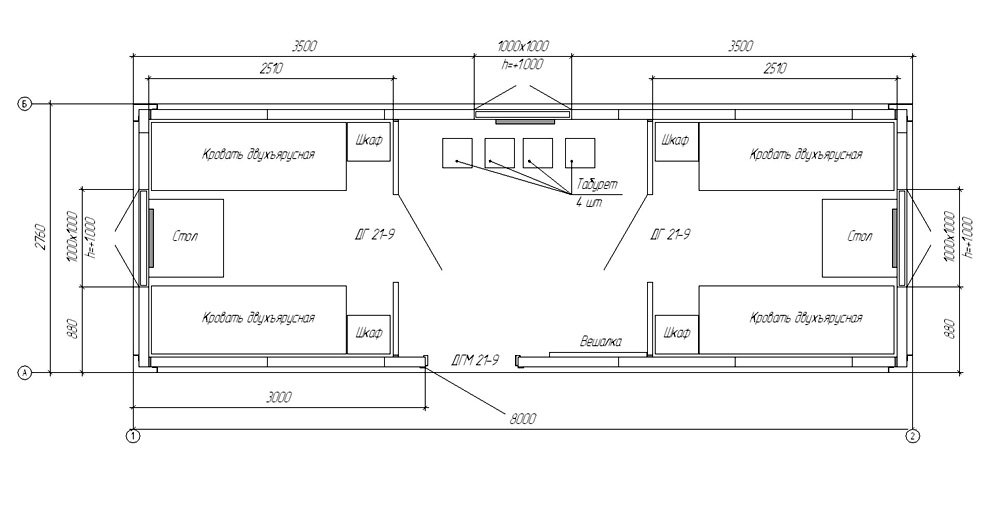

Жилой домик на 4-х человек



Здания модульные

Раздевалка



Здания модульные

Модульное здание разборное



Здания модульные

Нашей компанией разработан и запущен в производство проект сборно-разборного модульного здания. Здание в упакованном состоянии имеет габаритные размеры: 6055 х 2435 х 940, что позволяет перевозить на одной автомашине 4 здания, а ж/д транспортом 8 зданий на одной платформе либо в полувагоне.

 Здание легко монтируется на месте в течении нескольких часов, благодаря подробной инструкции, укомплектовано одним или двумя пластиковыми окнами, теплофонами с автоматической терморегуляцией и комплектом электрики (щит с автоматами и УЗО, разъем для внешнего подключения, эл. розетки, эл. проводка, освещение).

 Здание рассчитано на эксплуатацию в любой климатической зоне.

 Конструкция позволяет устанавливать здания в два яруса.

Здания модульные

Здания модульные

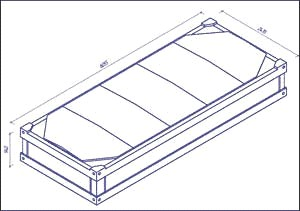

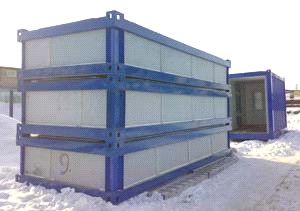

Блок из трех зданий в упакованном виде

- транспортировочный вариант

Разборное модульное

здание в упакованном виде

Технические характеристики



Тип здания: контейнерное, по терминологии ГОСТ 25957

 Внешние габаритные размеры (ДхШхВ), мм: 6055 х 2435 х 2860

 Внутренние размеры (ДхШхВ), мм: 5755 х 2135 х 2500

 Общая площадь, м2: 14,74

 Степень огнестойкости: III (по табл. 4 СНиП 21-01-97)

 Условия эксплуатации:

 - допустимые ветровые нагрузки, кгс/м2: 48

 - допустимые снеговые нагрузки, кгс/м2: 180

 - температурные режим, °С: от -50 до +50

 Расчетный срок службы, лет: 25

 Масса, кг: 2300
