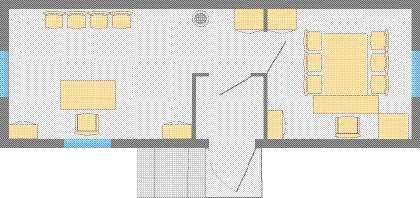

Новый Урал 8.А.КР(кабинет руководителя)
|
|
|
|
I. Приемная
II. Кабинет руководителя
III. Тамбур
1. Стол руководителя
2. Кресло руководителя President
3. Стол компьютерный
4. Стол для заседаний
|
5. Стул офисный (10 шт.)
6. Шкаф для одежды (2 шт.)
7. Шкаф для документов (3 шт.)
8. Стол секретаря
9. Кресло President
10. Вешалка для одежды
|

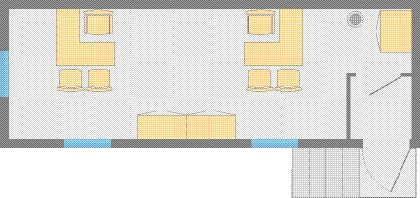

Новый Урал 8.2.А.ОК(для работы 2-х человек)
|
|
|
|
1. Стол офисный угловой (2 шт.)
2. Кресло President (2 шт.)
3. Шкаф для одежды
|
4. Шкаф для документов (2 шт.)
5. Стул офисный (4 шт.)
6. Вешалка для одежды
|
Новый Урал 8.3.А.ОК(для работы 3-х человек)
|
|
|
|
1. Стол офисный угловой
2. Кресло President
3. Стол офисный (2 шт.)
4. Шкаф для одежды
|
5. Шкаф для документов (3 шт.)
6. Стул офисный (6 шт.)
7. Вешалка для одежды
|
Новый Урал 8.4.А.ОК(для работы 4-х человек)
|
|
|
|
1. Стол офисный (4 шт.)
2. Стул офисный (6 шт.)
3. Шкаф для документов (2 шт.)
|
4. Шкаф для одежды
5. Вешалка для одежды
|
Новый Урал 9.А.ПК(зал для конференций)
|
|
|
|
1. Стол руководителя
2. Кресло President
3. Стол для пресс-конференций
4. Кресло Prestige
5. Подставка TV/Video настенная
6. Видеодвойка
|
7. Шкаф-пенал для бумаг
8. Кондиционер оконный
9. Радиатор отопления
10. Умывальник
11. Вешалка для одежды напольная
|
Блочно-модульные здания предназначеныдля размещения в них: оборудования котельных, насосных, станций очистки вод, трансформаторных подстанций и т.д.
Характеристики
Климатическое исполнение конструкций УХЛпо ГОСТ 15150-69.
Температурный диапазон окружающего воздухаот минус 60 до плюс 40оС.
Расчетная нагрузка от снежного покрова200 кгс/м2 (для V климатической зоны).
Расчетный скоростной напор ветра30 кгс/м2 (для II климатической зоны).
Степень огнестойкости конструкций III.
Геометрические размеры блок - бокса- ширина - 3,2м, высота - 4м, длина - 3м, 6м, 9м, 12м.

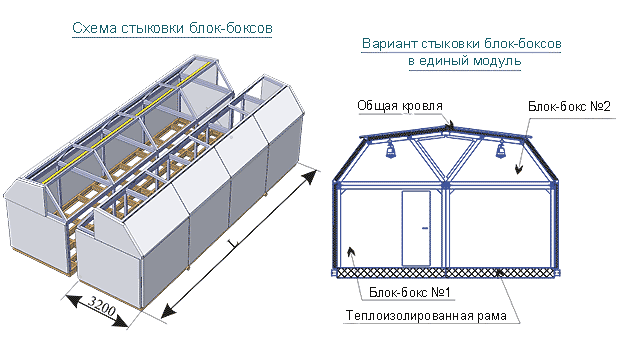

Конструктивные особенности
Конструктивно блочно-модульное здание состоит из отдельных блок-боксов выполненных в транспортном габарите которые после монтажа на месте эксплуатации образуют единое здание. Такая конструкция позволяет устанавливать технологическое оборудование (котлы, насосы и т.д.) на заводе изготовителе и тем самым получать максимальную заводскую готовность. Блок - бокс представляет собой каркас установленный на силовой раме и обшитый сэндвич - панелями.
Базовый комплект поставки
В базовый комплект поставки входит:
-силовой каркас блок-бокса (каркас, утепленная рама) - 1 комплект
-ограждающие конструкции - комплект панелей
-элементы общей сборки - 1 комплект
Опции поставки

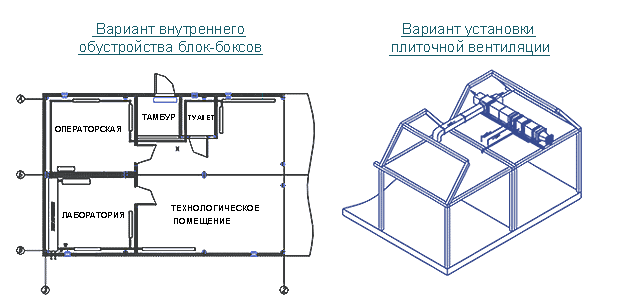

Блочно-модульные здания дополнительно могут быть оснащены:
- грузоподъемными механизмами (таль);
- оконными пролетами (оконные блоки 1х1м, 1х2м, 1х3м);
- системами освещения и вентиляции.
По желанию Заказчика размеры модульного здания и отдельных блок-боксов и их комплектация могут быть изменены.
|
