Блок-модули для передвижных энергоустановок



 Блок-модули для передвижных энергоустановок

Описание конструкции

Каркас

Сварен из гнутых и катаных швеллеров. Часть основани контейнера усилена дл установки котлов, имеютс два слива дл стока воды. В основание заложен утеплитель URSA толщиной 120 мм. Защищен от коррозии покрытием грунтом и эмалью ПФ-115.

Кровля

Объемная съемная кровля сварена из гнутых швеллеров. Между листами наружной (S=2мм) и внутренней (S=1,5мм) обшивки заложен утеплитель URSA толщиной 60 мм. Защищен от коррозий покрытием грунтом и эмалью ПФ-115.

Стены

Стены образованы кркплением к каркасу панелей с окантованными вырезами под встройку окон. Наружная поверхность изготавливается из профиля С15 толщиной 0,7 мм, внутренняя - из стального листа толщиной 1,5 мм. Между листами наружной и внутренней обшивки заложен утеплитель URSA толщиной 60 мм. Защищен от коррозий покрытием грунтом и эмалью ПФ-115.

Технические характеристики



Удельная нагрузка на пол - 5000 кгс/м2.;

Размеры:

длина - 3,4; 6,0; 8,4 м;

ширина - 3,2 м.;

высота - 3,1 м.

 Масса - 4; 6,1; 8,8 тн.

Срок эксплуатации - 10 лет.

Блок-модули для передвижных электроустановок и тепловых пунктов рассчитаны на эксплуатацию в следующих климатических районах:

по скоростному напору ветра - 2 район по СНиП 2.01.07-85;

снеговая нагрузка на крышу - 2...кг/см2;

обледенение со слоем льда толщиной 20 мм;

сейсмическое воздействие - 4 балла;

по температуре окружающей среды -45+50°С

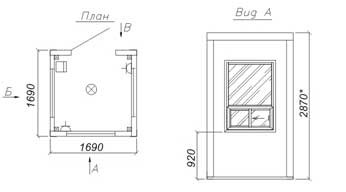

Будка охраны типовая - вариант N1 (1,7 х 1,7) Convice

 Блок-модули для передвижных энергоустановок

Типовые будки охраны изготавливаются с парапетом и без парапета.



КОНСТРУКТИВНЫЕ РЕШЕНИЯ

 Несущий каркас - сварной металлический.

 Ограждающие конструкции - панели типа сэндвич с утеплением Изовер, утепление - полное (пол - 100 мм, потолок - 150 мм, стены - 100 мм).

НАРУЖНАЯ ОТДЕЛКА

 Стены- оцинкованный окрашенный профлист, цвет белый по RAL 9016.

 Окна- стальной профиль, стеклопакет, однокамерные, с форточкой, цвет белый по RAL 9016.

 Дверь- стальная, цвет белый по RAL 9016.

 Отделка углов, верхних отливов- цвет зеленый по RAL 6029.

 Кровля- малоуклонная цельнометаллическая сварная.

 Парапет- стальной оцинкованный профлист, цвет зеленый по RAL 6029.



ВНУТРЕННЯЯ ОТДЕЛКА

 Стены - пластиковая вагонка, цвет белый.

 Потолок-пластиковая вагонка светлых тонов.

 Пол- линолеум по влагостойкой фанере.

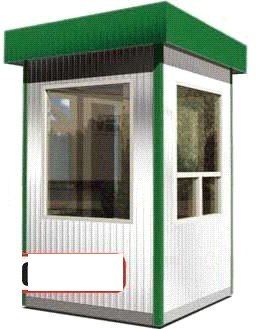

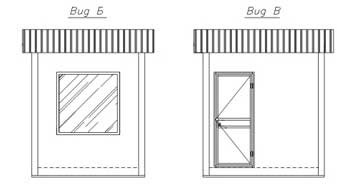

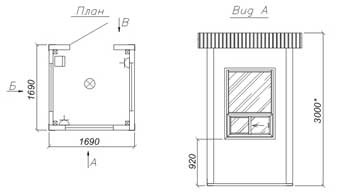

 Будка охраны с парапетом

 Блок-модули для передвижных энергоустановок

 Блок-модули для передвижных энергоустановок

НАЗНАЧЕНИЕ

 Будки предназначены для размещения сотрудников охраны.

Высота помещения в чистоте - 2,4 м.

КОМПЛЕКТАЦИЯ

1. Окно стальное глухое 950 х 1360, стеклопакет однокамерный

2 шт.

2. Окно стальное со сдвижной форточкой 950 х 1360, стеклопакет однокамерный

1 шт.

3. Дверь стальная правая 870 х 2070, замок, ручка Кнопка

1 шт.

4. Розетка штепсельная одинарная 16А/250 В с защитным контактом

2 шт.

5. Светильник потолочный НПО 1 х 60 Вт

1 шт.

6. Щиток 220 В со счетчиком

1 к-т.

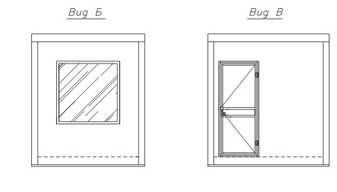

Отгрузка со склада завода за 1-2 дня Будка охраны без парапета

 Блок-модули для передвижных энергоустановок

 Блок-модули для передвижных энергоустановок

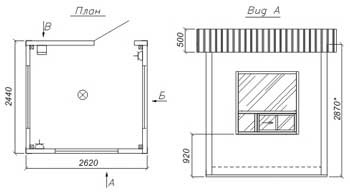

Будка охраны типовая - вариант N2 (2,44 х 2,62) Convice

 Блок-модули для передвижных энергоустановок

Типовые будки охраны изготавливаются с парапетом и без парапета.



КОНСТРУКТИВНЫЕ РЕШЕНИЯ

 Несущий каркас- сварной металлический.

 Ограждающие конструкции - панели типа сэндвич с утеплением Изовер, утепление - полное (пол - 100 мм, потолок - 150 мм, стены - 100 мм).

НАРУЖНАЯ ОТДЕЛКА

 Стены- оцинкованный профлист, цвет белый по RAL 9016.

 Окна- стальной профиль, стеклопакет, однокамерные, с форточкой, цвет белый по RAL 9016.

 Дверь- стальная, цвет белый по RAL 9016.

 Отделка углов, верхних отливов- цвет зеленый по RAL 6029.

 Кровля- малоуклонная цельнометаллическая сварная.

 Парапет- прямой, окрашенный стальной оцинкованный профлист, цвет зеленый по RAL 6029.



ВНУТРЕННЯЯ ОТДЕЛКА

 Стены- пластиковая вагонка, цвет белый.

 Потолок-пластиковая вагонка светлых тонов.

 Пол- линолеум по влагостойкой фанере.

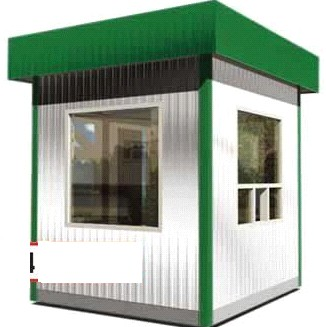

 Будка охраны с парапетом



 Блок-модули для передвижных энергоустановок

 Блок-модули для передвижных энергоустановок

НАЗНАЧЕНИЕ

 Будки предназначены для размещения сотрудников охраны.

Высота помещения в чистоте - 2,4 м.

КОМПЛЕКТАЦИЯ

1. Окно стальное глухое 1360 х 1360, стеклопакет однокамерный

2 шт.

2. Окно стальное со сдвижной форточкой 1360 х 1360, стеклопакет однокамерный

1 шт.

3. Дверь стальная правая 870 х 2070, замок, ручка Кнопка

1 шт.

4. Розетка штепсельная одинарная 16А/250 В с защитным контактом

2 шт.

5. Светильник потолочный НПО 1 х 60 Вт

1 шт.

6. Щиток 220 В со счетчиком

1 к-т.

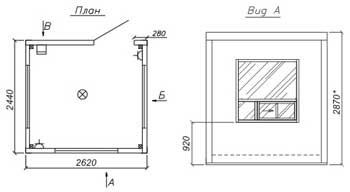

Будка охраны без парапета

 Блок-модули для передвижных энергоустановок

 Блок-модули для передвижных энергоустановок
