УДК 69.025.356.001.4:006.354                                                                                          Группа Ж19



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



Материалы полимерные рулонные и плиточные для полов

Метод определения звукоизолирующих свойств



Soft and tile materials for floor covering.

Procedure for determining sound-insulation properties

ОКП 57 7000

 Дата введения 1981-01-01



РАЗРАБОТАН Научно-исследовательским институтом строительной физики Госстроя СССР



ИСПОЛНИТЕЛИ



С.А.Костарев, канд техн. наук (рук. темы); А.А.Климухин, канд. техн. наук; М.П.Кораблин



ВНЕСЕН Научно-исследовательским институтом строительной физики Госстроя СССР



Директор В.А. Дроздов



УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 28 апреля 1980 г. № 59





Настоящий стандарт распространяется на все виды одно- и многослойных полимерных рулонных и плиточных материалов, предназначенных для устройства полов в помещениях жилых и общественных зданий и укладываемых непосредственно по несущей плите перекрытия.

Стандарт устанавливает метод определения звукоизолирующих свойств рулонных и плиточных покрытий полов (в дальнейшем - покрытия) в лабораторных условиях.



1. Общие положения



1.1. Сущность метода заключается в измерении приведенных уровней ударного шума под плитой перекрытия с покрытием ГОСТ 24210-80 и без него ГОСТ 24210-80 с последующим определением индекса снижения приведенного уровня ударного шума ГОСТ 24210-80.

1.2. Испытания звукоизолирующих свойств покрытий следует проводить в испытательных (реверберационных) помещениях, которые должны удовлетворять требованиям ГОСТ 15116-79.

1.3. Испытания звукоизолирующих свойств покрытий следует проводить на железобетонной плите перекрытия, изготовленной из тяжелого бетона, удовлетворяющей техническим требованиям ГОСТ 12767-67. Толщина плиты перекрытия, на которой проводятся испытания покрытий, должна быть 140 или 160 мм. Отклонение поверхности плиты по неплоскостности не должно превышать ГОСТ 24210-80 мм на участке длиной 200 мм по горизонтали.

1.4. Площадь плиты перекрытия, на которой проводятся испытания покрытий, должна быть не менее 10 ГОСТ 24210-80. Минимальная ширина плиты перекрытия - 2,8 м. Плита перекрытия должна полностью перекрывать проем между помещением высокого уровня (ПВУ) шума и помещением низкого уровня (ПНУ) шума.

1.5. При проведении испытаний образцы покрытий должны укладываться на плиту перекрытия.

1.6. Температура воздуха в ПВУ и ПНУ должна быть в пределах ГОСТ 24210-80°С, а относительная влажность воздуха - ГОСТ 24210-80%.



2. Метод отбора образцов



2.1. Испытания по определению звукоизолирующих свойств покрытий должны проводиться на образцах материалов, изготовленных по одной и той же технологии, из одних и тех же составляющих, одного завода-изготовителя и удовлетворяющих всем физико-механическим требованиям стандартов или технических условий.

ГОСТ 24210-80

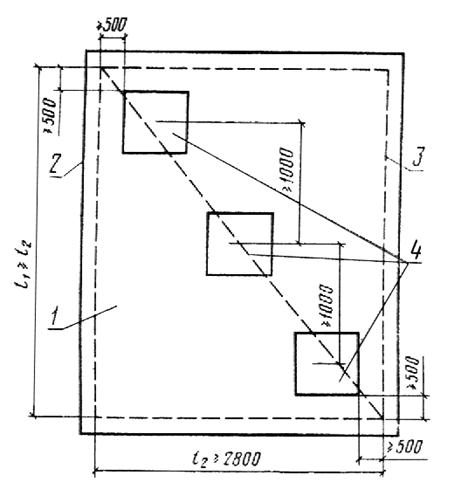

1 - перекрытие; 2 - край перекрытия между помещением высокого уровня и

помещением низкого уровня; 3 - край проема перекрытия; 4 - положение образцов

Черт. 1



2.2. Испытания материалов, укладываемых насухо, следует проводить на трех образцах размерами ГОСТ 24210-80 м, отобранных из разных партий.

2.3. Испытания материалов с приклейкой следует проводить на трех образцах размерами ГОСТ 24210-80 м, отобранных из разных партий. Каждый из образцов перед приклеиванием на плиту перекрытия разрезают на три части размерами ГОСТ 24210-80 м и считают их за один образец.



3. Аппаратура



3.1. Определение звукоизолирующих свойств покрытий должно проводиться с помощью аппаратуры для создания и измерения шума по ГОСТ 15116-79.

3.2. Аппаратура должна иметь действующие свидетельства о государственной проверке по ГОСТ 8.002-71.



4. Подготовка к испытаниям



4.1. Перед проведением испытаний образцы должны быть выдержаны в помещении при температуре ГОСТ 24210-80°С не менее 3 ч в раскатанном состоянии.

4.2. Каждый из трех образцов, укладываемых насухо, испытывается последовательно в трех положениях на плите перекрытия. Схема расположения образцов показана на черт. 1.

4.3. При испытании материалов с приклеиванием три образца, разрезанных на девять частей размерами ГОСТ 24210-80 м, должны быть приклеены к перекрытию в разных его частях. Схема расположения частей испытываемых образцов показана на черт. 2.

В случае, если площадь плиты перекрытия недостаточна для одновременной приклейки девяти частей размерами ГОСТ 24210-80 м, допускается уменьшение их размеров до ГОСТ 24210-80 м.

4.4. При приклеивании покрытий к плите перекрытия необходимо выполнять инструкции завода-изготовителя по нанесению клеющего состава в части количества наносимого материала и периода его твердения на воздухе.



5. Проведение испытаний



5.1. Для определения индекса снижения приведенного уровня ударного шума покрытиями полов ГОСТ 24210-80 следует измерять приведенный уровень ударного шума под плитой перекрытия без покрытия ГОСТ 24210-80 и с покрытием ГОСТ 24210-80 в каждой третьоктавной полосе частот по ГОСТ 15116-79.

ГОСТ 24210-80

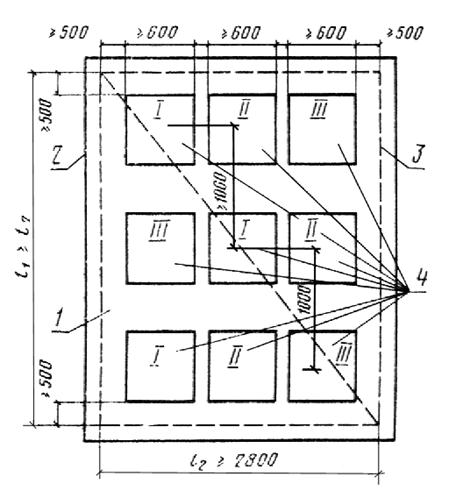

1 - перекрытие; 2 - край перекрытия между помещением высокого уровня и

помещением низкого уровня; 3 - край проема перекрытия; 4 - положение частей образцов

Черт. 2



5.2. При проведении измерений приведенного уровня ударного шума под плитой перекрытия без покрытия ГОСТ 24210-80 ударную машину следует устанавливать последовательно в местах, предназначенных для укладки образцов покрытия или их частей.

5.3. При проведении испытаний ударную машину следует устанавливать на образце (укладываемом насухо или приклеиваемом) так, чтобы молотки располагались не ближе 20 см от его кромок, а линия, проходящая через центры молотков (места ударов), была параллельна кромке образца.

5.4. Испытания следует начинать только после стабилизации уровня ударного шума в помещении под перекрытием.

5.5. При проведении измерений приведенного уровня ударного шума под перекрытием с испытываемым покрытием ГОСТ 24210-80, укладываемым насухо, ударную машину следует устанавливать на образец, который укладывается на перекрытии в трех последовательных положениях (см. п. 4.2).

5.6. При проведении измерений приведенного уровня ударного шума под перекрытием с приклеенным покрытием ГОСТ 24210-80 ударную машину следует устанавливать последовательно на каждый образец (см. п. 4.3).

5.7. При испытании образцов, приклеенных к плите перекрытия, измерения надо начинать сразу после окончания периода твердения клеющего состава, указанного в инструкции завода-изготовителя.

5.8. Измерения приведенного уровня ударного шума под перекрытием без покрытия ГОСТ 24210-80 и для каждого образца покрытия ГОСТ 24210-80 следует проводить три раза.



6. Обработка результатов



6.1. Приведенный уровень ударного шума под перекрытием без покрытия ГОСТ 24210-80 в дБ следует определять как среднее арифметическое значение результатов трех измерений.

6.2. Приведенный уровень ударного шума под перекрытием с рулонным или плиточным покрытием в третьоктавных полосах частот ГОСТ 24210-80 в дБ следует определять по формуле

ГОСТ 24210-80



где  ГОСТ 24210-80

-

среднее арифметическое значение приведенного уровня ударного шума под перекрытием с покрытием, полученное по результатам испытаний трех образцов, измеренных три раза;

ГОСТ 24210-80

-

приведенный уровень ударного шума под перекрытием с покрытием, полученный при испытании одного образца, измеренного один раз;

ГОСТ 24210-80



-

среднее квадратическое отклонение результатов измерений приведенного уровня ударного шума под перекрытием с рулонным или плиточным покрытием;

ГОСТ 24210-80

-

критерий Стьюдента при доверительной вероятности ГОСТ 24210-80;

ГОСТ 24210-80

-

количество результатов измерений (три образца, измеренных три раза).



6.3. Снижение приведенного уровня ударного шума в результате укладки рулонного или плиточного покрытия в третьоктавных полосах частот ГОСТ 24210-80 в дБ следует определять по формуле



ГОСТ 24210-80



где ГОСТ 24210-80

-

приведенный уровень ударного шума под перекрытием без рулонного или плиточного покрытия в третьоктавных полосах частот, дБ;

ГОСТ 24210-80

-

приведенный уровень ударного шума под перекрытием с покрытием в третьоктавных полосах частот, дБ.



При этом в качестве расчетных величин частотной характеристики снижения приведенного уровня ударного шума ГОСТ 24210-80 следует принимать округленные до целого числа децибел его значения.

6.4. Индекс снижения приведенного уровня ударного шума за счет рулонного или плиточного покрытия ГОСТ 24210-80 в дБ следует определять по формуле



ГОСТ 24210-80

где ГОСТ 24210-80 - поправка, дБ.

6.5. Поправку ГОСТ 24210-80 следует определять путем сравнения полученной частотной характеристики снижения приведенного уровня ударного шума под перекрытием за счет покрытия ГОСТ 24210-80 с нормативной частотной характеристикой снижения приведенного уровня ударного шума ГОСТ 24210-80, указанной в таблице.



Частота, Гц

100

125

160

200

250

320

400

500

630

800

1000

1250

1600

2000

2500

3200

ГОСТ 24210-80, дБ

2

2,5

3

3,5

4

4,5

6

7,5

9

10,5

12

15

18

21

24

27



6.6. Для вычисления поправки ГОСТ 24210-80 необходимо построить график с нормативной частотной характеристикой снижения приведенного уровня ударного шума ГОСТ 24210-80 и нанести на него полученную частотную характеристику снижения приведенного уровня ударного шума под перекрытием с покрытием ГОСТ 24210-80. Пример построения графика дан в справочном приложении 1. Затем определить среднее неблагоприятное отклонение рассчитанной частотной характеристики ГОСТ 24210-80 от нормативной ГОСТ 24210-80, как разность ГОСТ 24210-80 в дБ.

Неблагоприятным отклонением следует считать отклонение вниз от нормативной частотной характеристики. Среднее неблагоприятное отклонение следует принимать равным 1/16 суммы всех неблагоприятных отклонений.

Если среднее неблагоприятное отклонение максимально приближается, но не превышает 2 дБ, а максимальное неблагоприятное отклонение не превышает 8 дБ, то поправка ГОСТ 24210-80=0 дБ.

Если среднее неблагоприятное отклонение превышает 2 дБ или максимальное неблагоприятное отклонение превышает 8 дБ, нормативная частотная характеристика смещается вниз на целое число децибел так, чтобы среднее и максимальное неблагоприятные отклонения от смещенной нормативной частотной характеристики не превышали указанных величин. В этом случае поправка ГОСТ 24210-80 отрицательна и равна величине смещения нормативной частотной характеристики.

Если среднее неблагоприятное отклонение значительно меньше 2 дБ или неблагоприятные отклонения отсутствуют, нормативная частотная характеристика смещается вверх на целое число децибел так, чтобы среднее неблагоприятное отклонение от смещенной нормативной частотной характеристики максимально приближалось, но не превышало 2 дБ, а максимальное неблагоприятное отклонение не превышало 8 дБ.

В этом случае поправка ГОСТ 24210-80 положительная и равна величине смещения нормальной частотной характеристики.

Пример вычисления индекса снижения приведенного уровня ударного шума за счет рулонного покрытия ГОСТ 24210-80 указан в таблице справочного приложения 2.



7. Представление результатов



7.1. Результаты испытаний оформляются протоколом, в котором следует указать:

а) наименование организации и лаборатории, в которой проведены данные измерения;

б) должность и фамилия лиц, проводивших измерения;

в) дату проведения измерений;

г) толщину железобетонной плоской сплошной панели перекрытия, на которой проводились измерения;

д) покрытие (наименование материала и название нормативного документа, по которому изготовлен указанный материал);

е) характеристика образцов (размер, масса 1 ГОСТ 24210-80, толщина общая и по слоям и др.);

ж) метод укладки покрытия, вид клеющего состава, расход клеющего состава на единицу площади и время его твердения на воздухе;

з) тип ударной машины;

и) значение индекса снижения приведенного уровня ударного шума под перекрытием за счет покрытия ГОСТ 24210-80 в дБ.



Приложение 1

Справочное



Построение графиков нормативной частотной характеристики приведенного уровня ударного шума ГОСТ 24210-80 и частотной характеристики приведенного уровня ударного шума, рассчитанной по результатам проведенных измерений, ГОСТ 24210-80

ГОСТ 24210-80

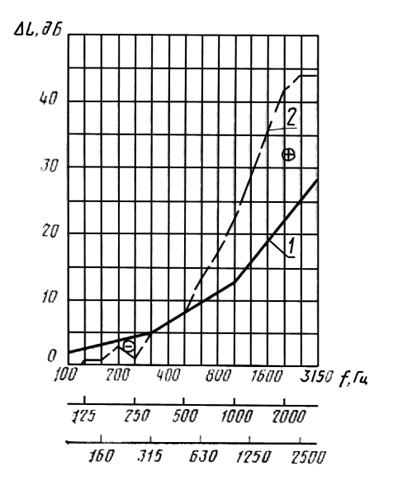

1 - график нормативной частотной характеристики снижения  приведенного уровня ударного шума ГОСТ 24210-80, дБ;  2 - график рассчитанный по результатам измерений частотной характеристики снижения приведенного уровня ударного шума ГОСТ 24210-80, дБ




Приложение 2

Справочное

Обработка результатов измерений изоляции ударного шума

поливинилхлоридного теплозвукоизолирующего линолеума

(по графику справочного приложения 1)



Характеристика, дБ

Средние частоты 1/3-октавных полос, Гц

100

125

160

200

250

315

400

500

630

800

1000

1200

1600

2000

2500

3200

ГОСТ 24210-80

67,4

70,6

73,8

75,1

72,0

73,4

74,9

74,9

74,4

75,9

76,6

77,0

77,1

76,3

75,9

74,9

ГОСТ 24210-80

71,0

69,2

73,2

72,2

68,9

68,4

68,7

66,5

61,9

59,7

55,3

48,7

42,0

34,7

32,4

31,1

ГОСТ 24210-80

-3,6

1,4

0,6

2,9

1,1

5,0

6,2

8,4

12,5

16,2

21,3

28,3

35,1

41,6

43,5

43,8

ГОСТ 24210-80

-4,0

1,0

1,0

3,0

1,0

5,0

6,0

8,0

13,0

16,0

21,0

28,0

35,0

42,0

44,0

44,0

ГОСТ 24210-80

2,0

2,5

3,0

3,5

4,0

4,5

6,0

7,5

9,0

10,5

12,0

15,0

18,0

21,0

24,0

27,0

ГОСТ 24210-80

-6,0

-1,5

-2,0

-0,5

-3,0

0,5

0,0

0,5

4,0

5,5

9,0

13,0

17,0

21,0

20,0

17,0

 Сумма неблагоприятных отклонений  ГОСТ 24210-80

 Среднее неблагоприятное отклонение  ГОСТ 24210-80

Смещаем нормативную кривую на 2 дБ вверх

ГОСТ 24210-80

4,0

4,5

5,0

5,5

6,0

6,5

8,0

9,5

11,0

12,5

14,0

17,0

20,0

23,0

26,0

29,0

ГОСТ 24210-80

-8,0

-3,5

-4,0

-2,5

-5,0

-1,5

-2,0

-1,5

2,0

3,5

7,0

11,0

15,0

19,0

18,0

15,0

Сумма неблагоприятных отклонений  ГОСТ 24210-80

Среднее неблагоприятное отклонение   ГОСТ 24210-80

Дальнейшее смещение нормативной кривой хотя бы на 1 дБ приведет к условию: сумма неблагоприятных отклонений и среднее неблагоприятное отклонение будут превышать допустимые значения, равные -32 дБ, -2 дБ, следовательно ГОСТ 24210-80

ГОСТ 24210-80 (дБ)






1. Общие положения

2. Метод отбора образцов

3. Аппаратура

4. Подготовка к испытаниям

Черт. 1

Черт. 2

5. Проведение испытаний

6. Обработка результатов

7. Представление результатов

Приложение 1 (справочное). Построение графиков нормативной частотной характеристики приведенного уровня ударного шума и частотной характеристики приведенного уровня ударного шума, рассчитанной по результатам проведенных измерений

Приложение 2 (справочное). Обработка результатов измерений изоляции ударного шума поливинилхлоридного теплозвукоизолирующего линолеума (по графику справочного приложения 1)
