6.6. Суточный водяной аккумулятор тепла

Суточный водяной аккумулятор тепла является активным элементом тепловой системы экодома. Суточный водяной аккумулятор тепла устанавливается внутри дома, в том числе он может быть встроен в одну из межкомнатных перегородок. Аккумулятор представляет собой полую стену, в которой размещены баки, заполненные водой. Через эти баки проходят дымовые трубы от каталитической печи медленного горения, которые подогревают воду в баках. Принципиальная схема отопления приведена на Рис. 6.6. Источниками нагрева водяного аккумулятора кроме каталитической печи медленного горения, могут быть использованы система воздушного солнечного отопления и система солнечного подогрева воды. Внешняя теплоизоляция аккумулятора - деревянная, кирпичная или из газобетона, - служит для понижения температуры обогревающей поверхности примерно до 40 оС. Теплоизоляция обеспечивает медленное остывание бака-аккумулятора с тем, чтобы температура в комнате поддерживалась в приемлемом диапазоне температур.

Замечание. Аккумулятор должен быть сконструирован так, чтобы можно было легко делать его профилактику, промывку, чистку.

6.6. Суточный водяной аккумулятор тепла

6.6. Суточный водяной аккумулятор тепла

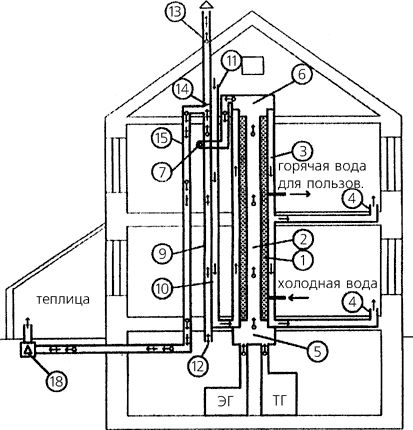

Рис 6.6. Суточный водяной аккумулятор тепла.
ЭГ - электрогенератор;
ТГ - теплогенератор;
1 - бак с водой; 2 - дымовые трубы; 3 - кожух; 4 - каналы подачи теплого чистого воздуха; 5 - нижняя (входная) дымовая камера; 6 - верхняя (выходная дымовая камера; 7 - подача дыма в регенератор; 8 - подача чистого воздуха к ТА; 9 - кожух; 10 - поверхность теплообмена; 11 - забор чистого холодного воздуха; 12 - забор теплого отработанного воздуха; 13 - выхлопная труба; 14 - переключатель; 15 - канал подачи сбросного воздуха в теплицу; 16 - шторки; 17 - вент-каналы вертикальные; 18 - дымосос.
