1. Общие детали утепления
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной жесткости; пенополистирольные - типа ПСБ-С)
З - Клеящий состав ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеевой состав ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
7 - Алюминиевый уголок 25x25 с
перфорированной стенкой
8 - Силиконовая мастика

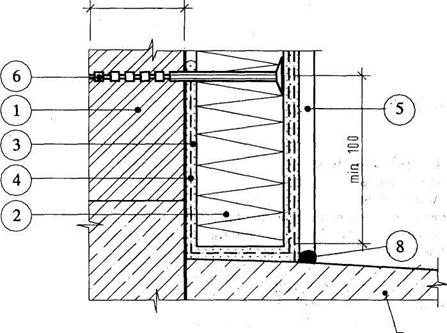

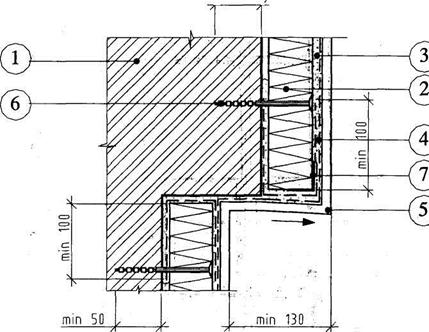

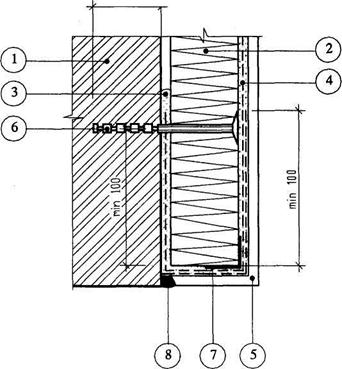

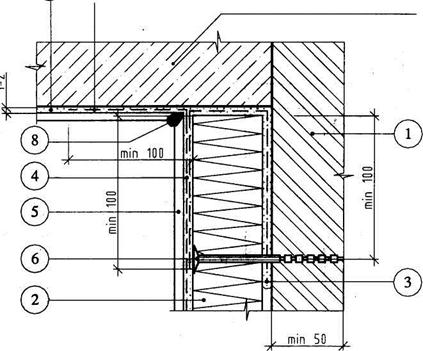

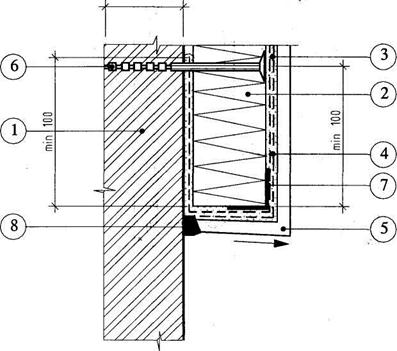

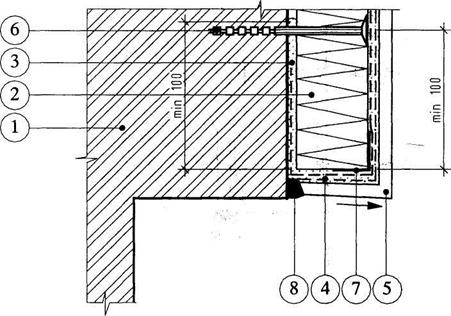

Рисунок 1.1. Край утепления
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной жесткости; пенополистирольные – типа ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
7 - Алюминиевый уголок 25x25 с
перфорированной стенкой

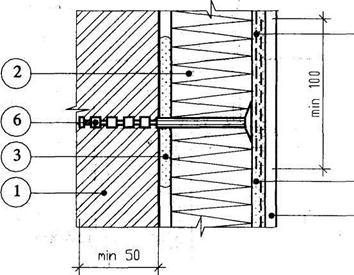

Рисунок 1.2. Основная деталь утепления

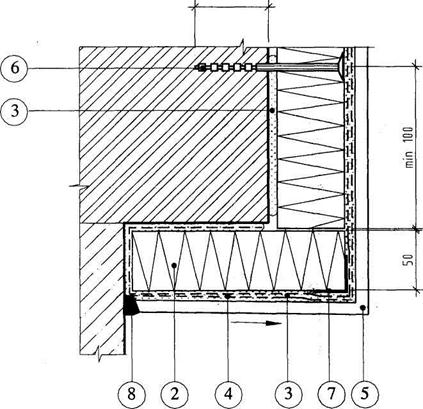

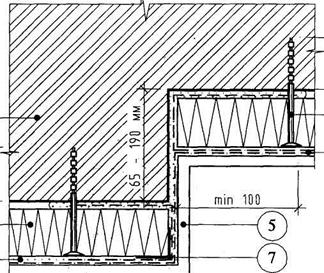

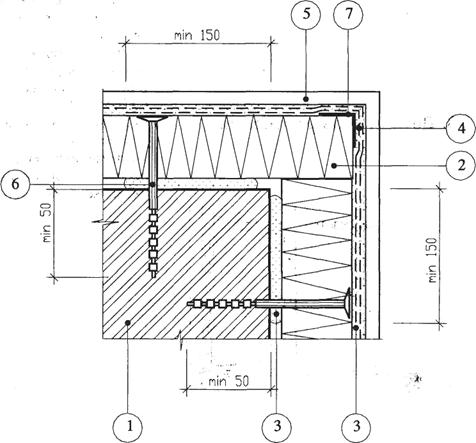

Рисунок 1.3. Деталь утепления внешнего угла

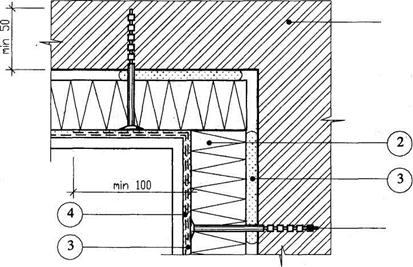

Рисунок 4. Деталь утепления внутреннего угла

Условные обозначения:
 1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной жесткости; пенополистирольные – типа ПСБ-С)
3 - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
7 - Алюминиевый уголок 25x25 с
перфорированной стенкой

8 - Силиконовая мастика

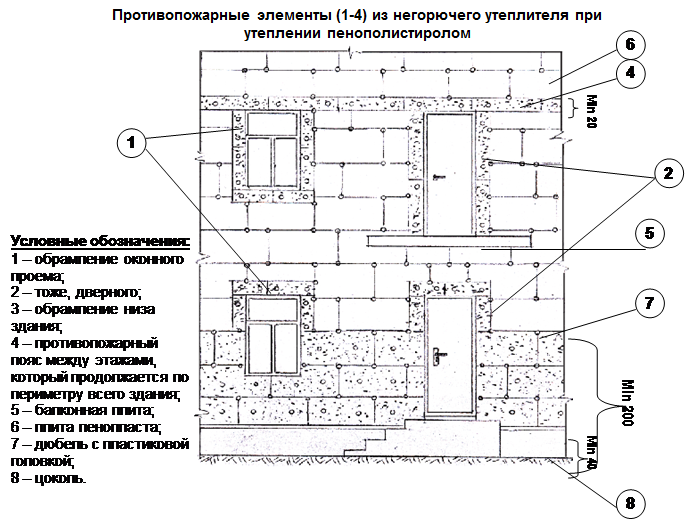

Приложение Б (рекомендуемое)

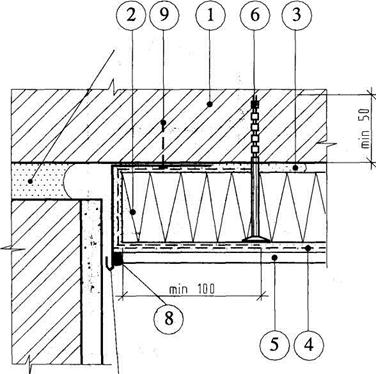

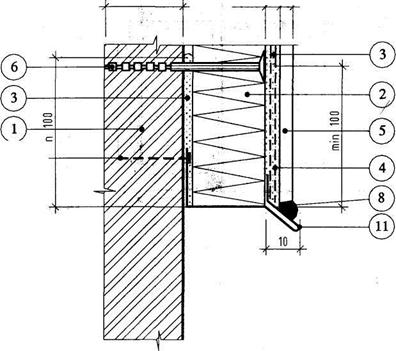

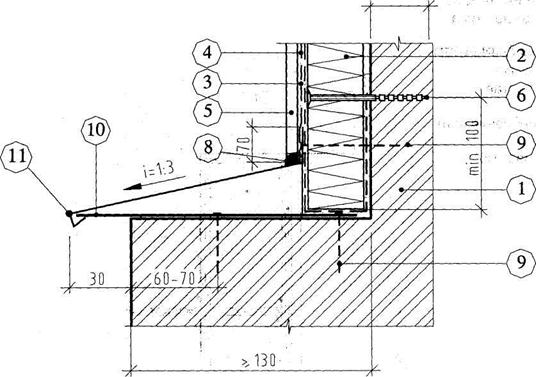

Рисунок 2.2.
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные фасадные плиты повышенной
жесткости; пенополистирольные - типа ПСБ-С)
З - Клеящий состав ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит утеплителя
7 - Алюминиевый уголок 25x25 с перфорированной стенкой
8 - Силиконовая мастика
9 - Дюбель
10 - Металлический костыль
11 - Защитный элемент из оцинкованной стали
Рисунок 2.3.
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной
жесткости; пенополистирольные – типа ПСБ-С)
3 - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Штукатурный состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
7 - Алюминиевый уголок 25x25 с
перфорированной стенкой
8 - Силиконовая мастика
9 - Дюбель
|
|
|
|
|
|
|
Крыльцо, рампа,
балкон, отмостка
|
|
|
|
|
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
 фасадные плиты повышенной
жесткости;
пенополистирольные - типа
 ПСБ-С)
3 - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
7 - Алюминиевый уголок 25x25 с
перфорированной стенкой
8 - Силиконовая мастика
9 – Дюбель
11 - Защитный элемент из
листового алюминия
Рисунок 2.7.
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной
жесткости; пенополистирольные – типа ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
7 - Алюминиевый уголок 25x25 с
перфорированной стенкой
8 - Силиконовая мастика
9 - Дюбель

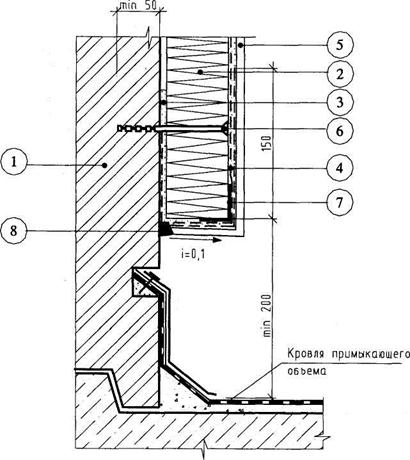

3. Детали верха утепления

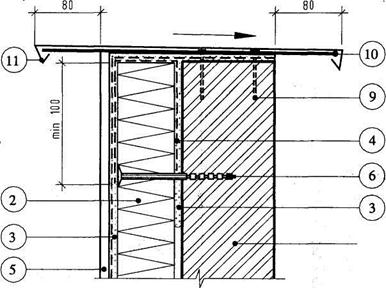

Рисунок 3.1.
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя (минераловатные - специальные фасадные плиты повышенной жесткости; пенополистирольные - типа ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит утеплителя
8 - Силиконовая мастика
9 – Дюбель
10 - Металлический костыль
11 - Защитный элемент из оцинкованной стали
Рисунок 3.2.
|

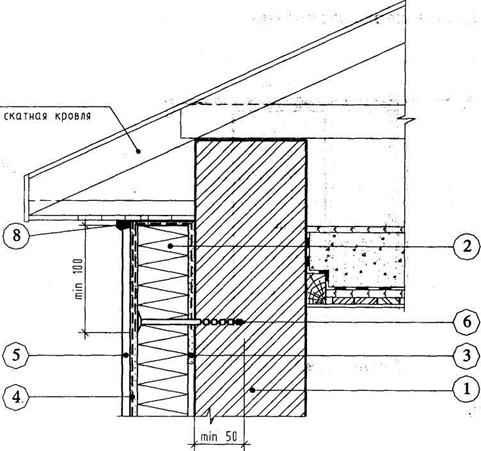

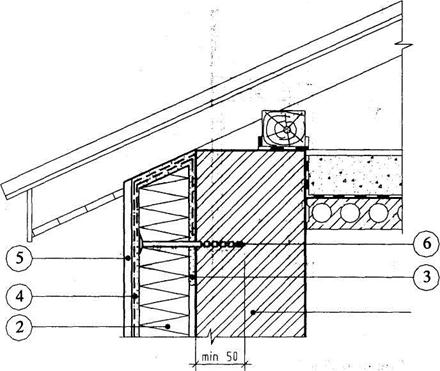

Существующая скатная кровля
|
|
Рисунок 3.3.
Условные обозначения
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные специальные фасадные
плиты повышенной жесткости; пенополистирольные - типа
ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит утеплителя
8 - Силиконовая мастика
Рисунок 3.4.
4. Детали утепления проемов
 2-ой дюбель устанавливается . при ширине откоса >130 мм
Самонарезающий винт -Ø3мм, L=50мм
|
|
|
|
|
|
|
|
 |
|
|
|
 |
|
|
|
|

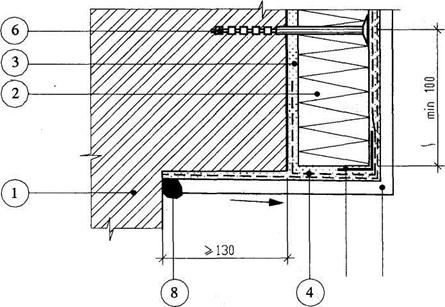

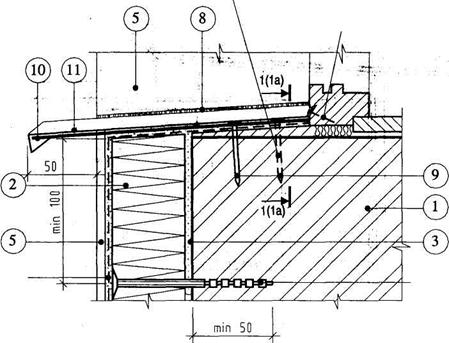

Рисунок 4.1. Низ оконного проема
|
|
1а - 1а
|для не утепляемых откосов|
Условные обозначения;
1 - Утепляемая стена
2 - Плиты утеплителя (минераловатные - специальные фасадные плиты повышенной жесткости; пенополистирольные - типа ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
8 - Силиконовая мастика
9 - Дюбель
10 - Металлический костыль 11 - Защитный элемент из оцинкованной стали
Стяжка из цементно-песчаного раствора заподлицо с верхом костылей
1 - 1
|для утепляемых откосовI
 Стяжка из цементно-песчаного раствора заподлицо с верхом костылей
1a-1a
(для неутепляемых откосов)

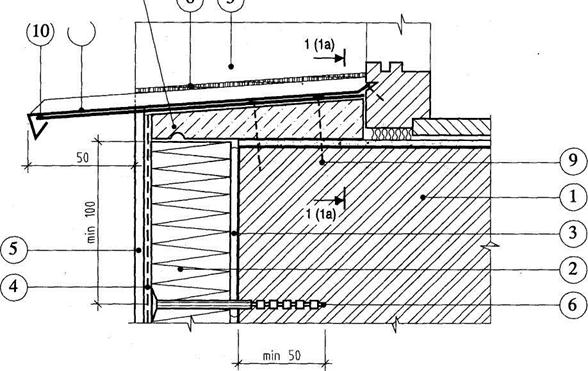

Рисунок 4.2.
Стяжка из цементно-песчаного
раствора заподлицо с верхом костылей
1 -1
 -Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные -специальные
фасадные плиты повышенной
жесткости; пенополистирольные – типа ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Штукатурный состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
8 - Силиконовая мастика
9 - Дюбель
10 - Металлический костыль
11 - Защитный элемент
из оцинкованной стали
Рисунок 4.3*.
1а-1а
|для неутепляемых откосов|
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной
жесткости;пенополистирольные – типа ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
    утеплителя
7 - Алюминиевый уголок 25x25 с
перфорированной стенкой
8 - Силиконовая мастика
1 - 1
(для утепляемых откосов)
Рисунок 4.4*.
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной
жесткости; пенополистирольные – типа ПСБ-С)
3 - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
7 - Алюминиевый уголок 25x25 с
перфорированной стенкой
8 - Силиконовая мастика
Рисунок 4.5*.
* Применение данных узлов следует обосновать расчетом температурных полей в зонах, примыкающих к элементам заполнения проемов.

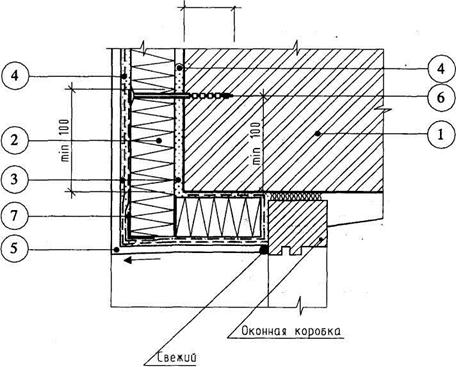

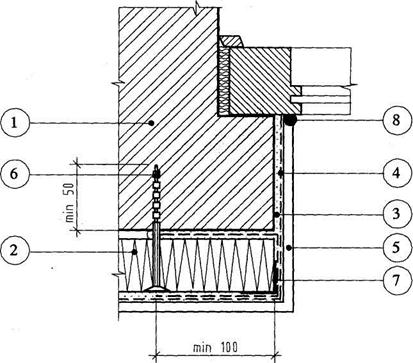

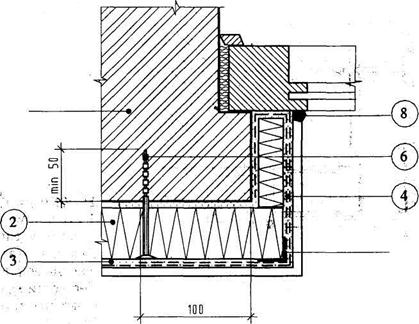

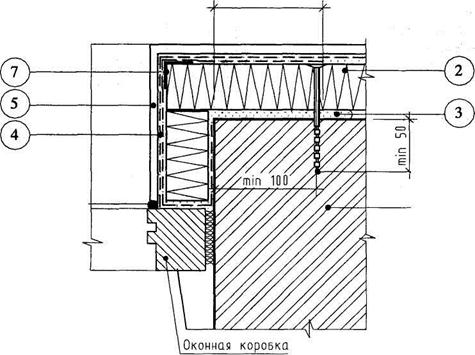

Рисунок 4.6. Боковой утепляемый откос с четвертью
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной
жесткости; пенополистирольные – типа ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
7 - Алюминиевый уголок 25x25 с
перфорированной стенкой
8 - Силиконовая мастика

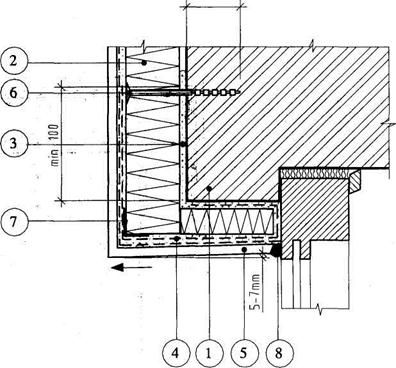

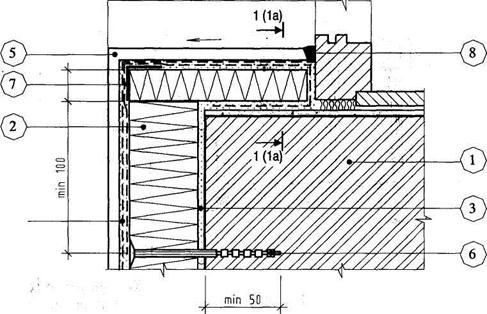

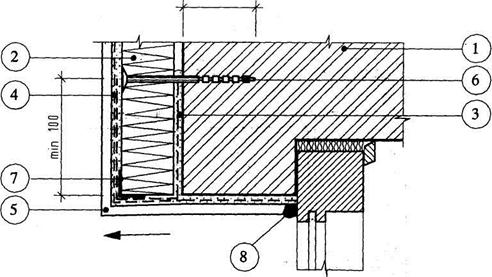

Рисунок 4.7. Верхний утепляемый откос с четвертью
|
Свежий штукатурный слой расшить, заполнить силиконовой мастикой после высыхания
|
|
Рисунок 4.8. Верхний откос без четверти
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной
жесткости; пенополистирольные – типа ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
7 - Алюминиевый уголок 25x25 с
перфорированной стенкой
8 - Силиконовая мастика
|
слой расшить, заполнить силиконовой мастикой после высыхания
|
 Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной
жесткости; пенополистирольные – типа ПСБ-С)
3 - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Штукатурный состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
7 - Алюминиевый уголок 25x25 с
перфорированной стенкой
8 - Силиконовая мастика

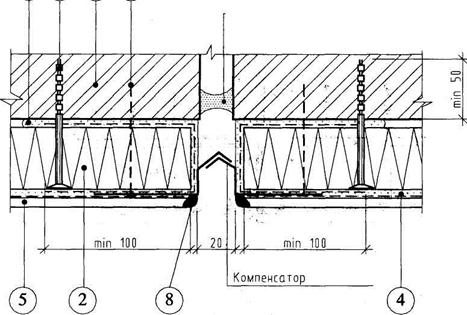

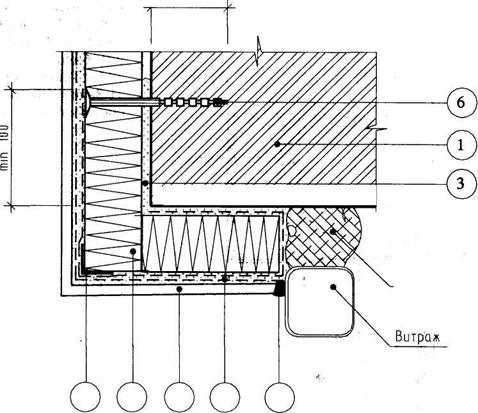

Рисунок 4.10.
Пенополиуритановая пена
Рисунок 4.11.
5. Утепление архитектурных деталей

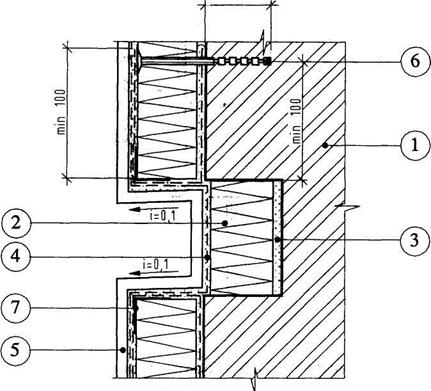

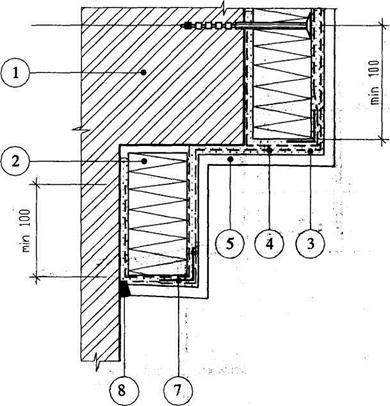

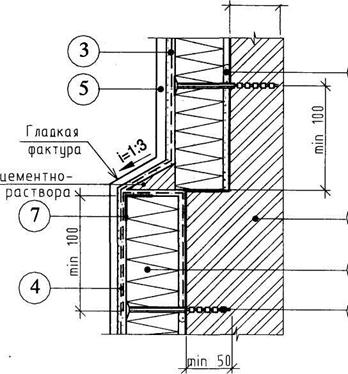

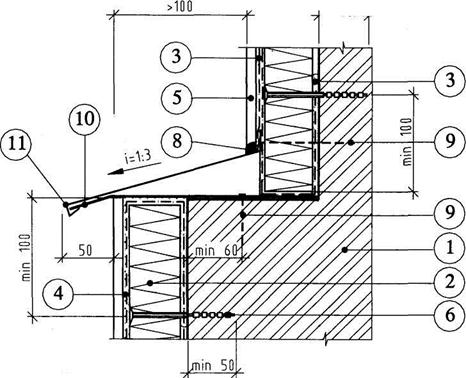

   Рисунок 5.1. Вертикальный уступ
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной
жесткости; пенополистирольные – типа ПСБ-С)
3 - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
7 - Алюминиевый уголок 25x25 с
перфорированной стенкой
8 - Силиконовая мастика
9 – Дюбель
10 - Металлический костыль
11 - Защитный элемент из
оцинкованной стали

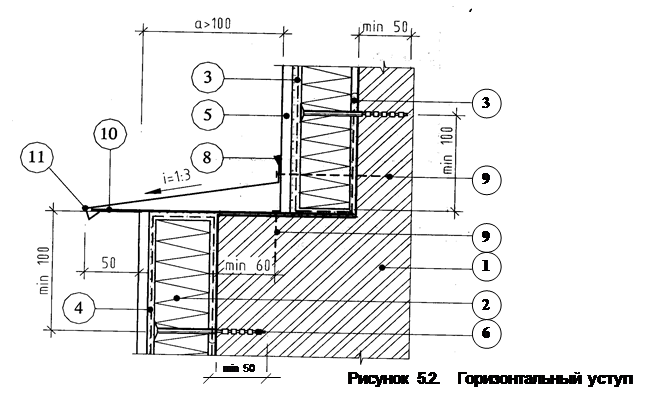

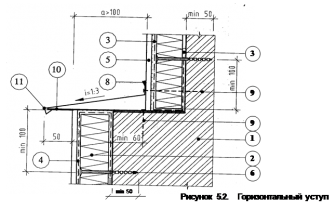

 Условные обозначения:
  1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной
жесткости; пенополистирольные – типа ПСБ-С)
 3 – Клеящий состав
ПОЛИМИН П-22 или П-21
 4 - Армирующая сетка
5 - Клеящий состав
 ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
7 - Алюминиевый уголок 25x25 с перфорированной стенкой
8 - Силиконовая мастика

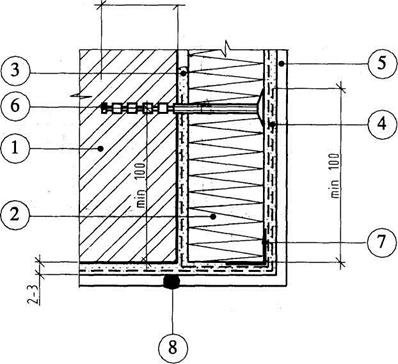

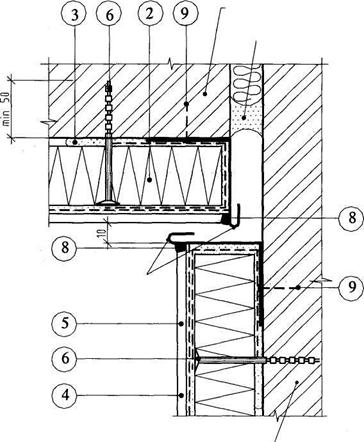

Рисунок 5.3. Горизонтальная подрезка
Рисунок 5.4. Край утепления
Рисунок 5.5. Горизонтальная штраба
|
|
|
Высококачественная штукатурка – 15-20 мм
|
|
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной
жесткости; пенополистирольные – типа ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
7 - Алюминиевый уголок 25x25 с
перфорированной стенкой
8 - Силиконовая мастика
9 - Дюбель
11 - Защитный элемент из
оцинкованной стали только для
случая а>50 мм.
 Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной
жесткости; пенополистирольные – типа ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
7 - Алюминиевый уголок 25x25 с
перфорированной стенкой
8 - Силиконовая мастика

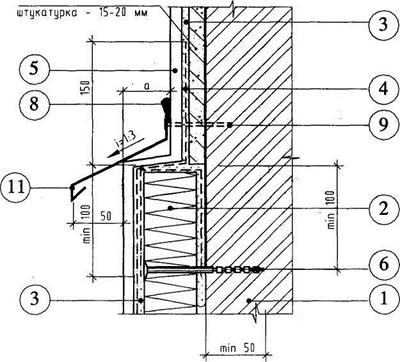

Рисунок 5.7.
v min 50 „
Штукатурка цементно-песчаным раствором
Рисунок 5.8.
|
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные – специальные фасадные плиты повышенной
жесткости; пенополистирольные – типа ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит утеплителя
7 - Алюминиевый уголок 25x25 с перфорированной стенкой
8 - Силиконовая мастика
|
|

|

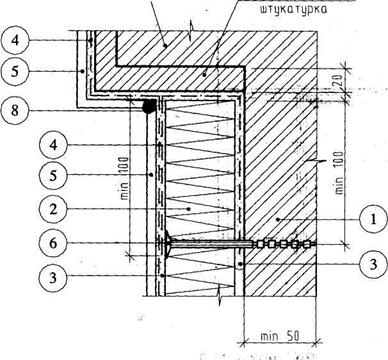

Высококачественная
штукатурка
|
|
|
Рисунок 5.10.
Рисунок 5.11.
 Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной
жесткости; пенополистирольные - типа
ПСБ-С)
 З - Клеящий состав
ПОЛИМИН П-22 или П-21
|
Откос из цементно-песчаного раствора
|
|
4 - Армирующая сетка
 5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
9 - Дюбель
10 - Металлический костыль
11 - Защитный элемент из
оцинкованной стали
Рисунок 5.12.

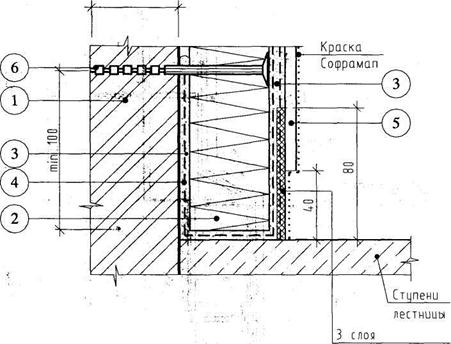

6. Детали примыкания утепления
|

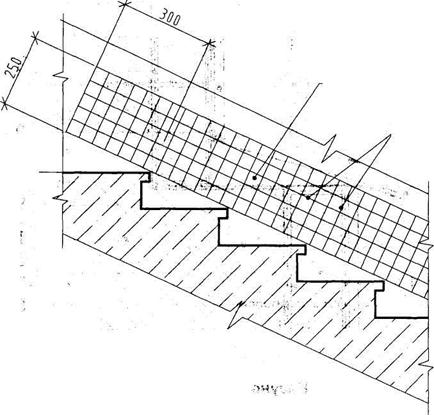

Дополнительная 3-я сетка над ступенями в защитном слое состава ПОЛИМИН П-22
|
Условные обозначения:
1- Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной
жесткости; пенополистирольные – типа ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 – Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит утеплителя
полимерминерального
состава
|
|
|
3 слоя гидроизоляционного полимерминерального состава
|
|

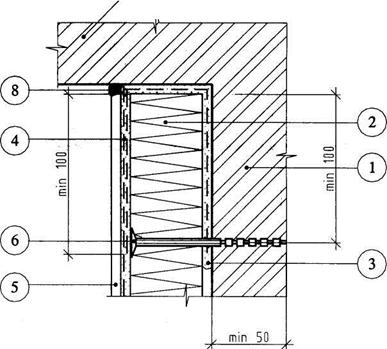

Рисунок 6.2.

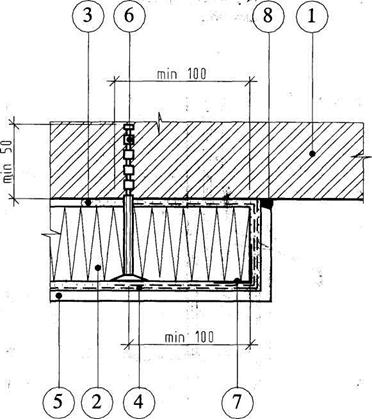

 Условные обозначения:
|
Бетон с гладкой поверхностью
|
 1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной
 жесткости; пенополистирольные – типа ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
8 - Силиконовая мастика

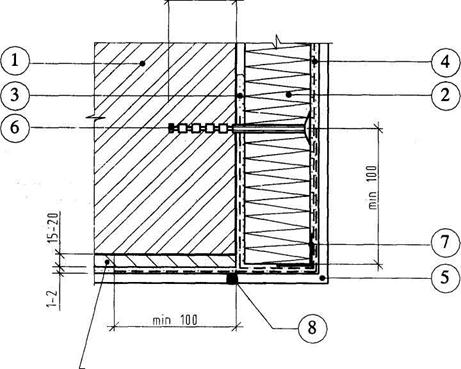

Рисунок 6.3.
Неутепляемая стена

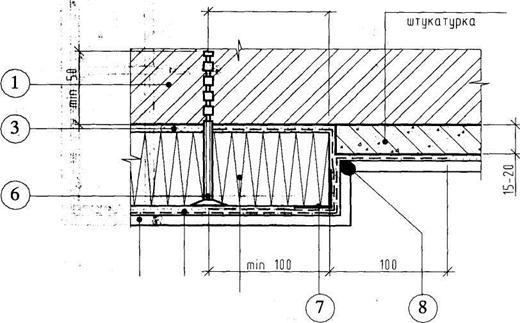

Рисунок 6.4.
Неутепляемая стена
Цементно-песчаная
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные - специальные
фасадные плиты повышенной
жёсткости; пенополистирольные – типа ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит
утеплителя
8 - Силиконовая мастика
9 - Дюбель
10 - Металлический костыль из оцинкованной стали

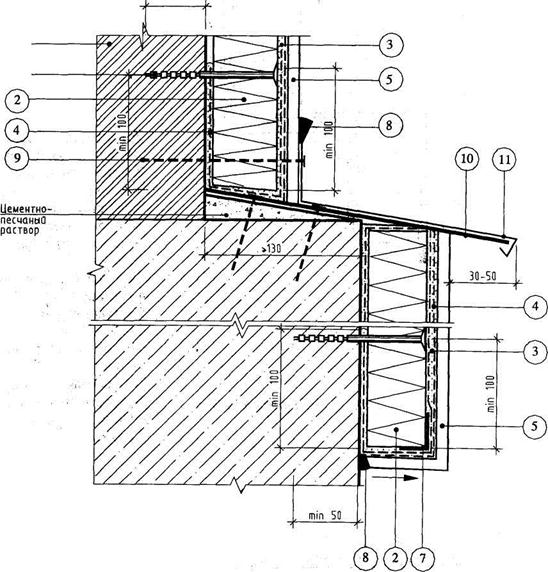

Рисунок 6.5.
min 50

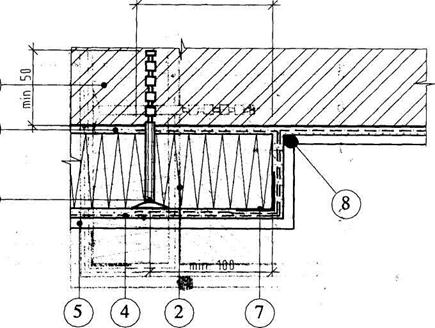

Рисунок 6.6.

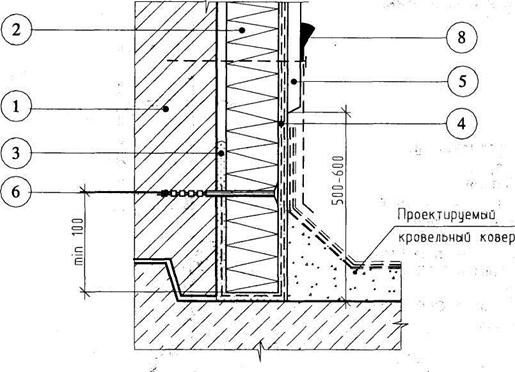

 7. Детали утепления примыкания к кровлям
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя (минераловатные - специальные фасадные плиты повышенной жесткости; пенополистирольные - типа ПСБ-С)
З - Клеящий состав ПОЛИМИН П-22 или ПОЛИМИН П-21
4 - Армирующая сетка
5 - Клеящий состав ПОЛИМИН П-22 или ПОЛИМИН П-21
6 - Дюбель для крепления плит утеплителя
7 - Алюминиевый уголок 25x25 с перфорированной стенкой, только для случая эксплуатируемой кровли. В остальных случаях допускается без уголков
8 - Силиконовая мастика
9 - Дюбель

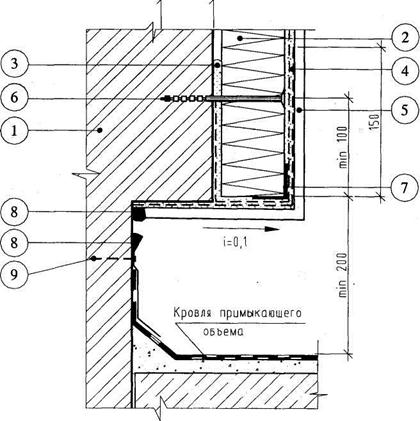

Рисунок 7.1.
Рисунок 7.2.
|
Кровельное покрытие примыкающего объема
|

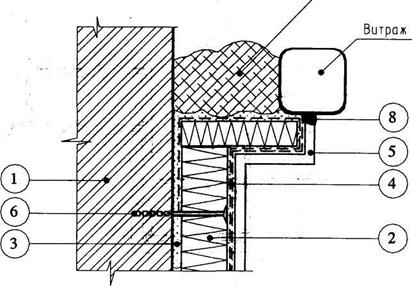

Рисунок 7.3.

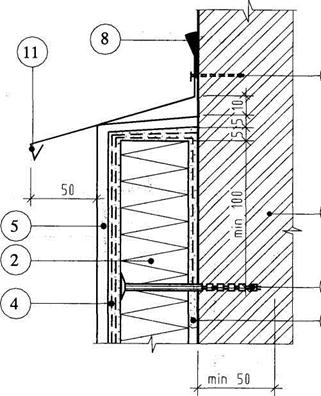

Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные-
специальные фасадные плиты
повышенной жесткости;
пенополистирольные - типа
ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит утеплителя
8 - Силиконовая мастика
9 - Дюбель
11 - Защитный элемент из
оцинкованной стали

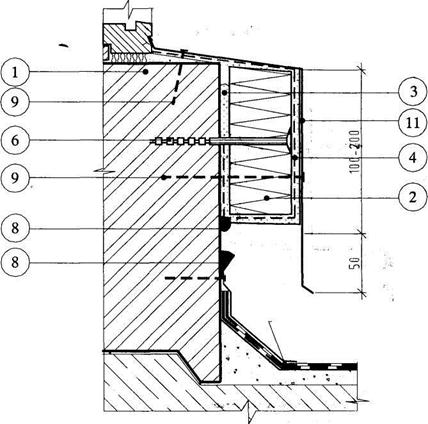

Рисунок 7.4.
8. Деформационные швы
|
Защитный и штукатурный слои расшить и заполнить силиконовой мастикой
|
|
|
|
Компенсатор из оцинкованной стали, монтаж вести снизу вверх с нахлесткой верхних элементов над нижними
|
|
Рисунок 8.1. Осадочный шов
|
|
|
|
|
|
 |
|
|
Условные обозначения:
1 - Утепляемая стена
2 - Плиты утеплителя
(минераловатные-
специальные фасадные плиты
повышенной жесткости;
пенополистирольные - типа
ПСБ-С)
З - Клеящий состав
ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав
ПОЛИМИН П-22 или П-21
6 - Дюбель для крепления плит утеплителя
8 - Силиконовая мастика
9 - Дюбель
|
|
|
|
Рисунок 8.2. Температурно-осадочный шов угловой
|
|
|
Стена, утепляемая во
вторую очередь
|
|
|
Компенсатор из оцинкованной стали, монтаж вести снизу вверх с нахлесткой верхних элементов
над нижними
|
|
ок Б 14.2- Температурно-й
Рисунок 8.3. Температурно-осадочный шов
Условные обозначения:
1 – Утепляемая стена
2 - Плиты утеплителя (минераловатные -специальные фасадные плиты повышенной жесткости; пенополистирольные - типа ПСБ-С)
З - Клеящий состав ПОЛИМИН П-22 или П-21
4 - Армирующая сетка
5 - Клеящий состав ПОЛИМИН П-22 или П-21
|
Компенсатор из оцинкованного железа
|
|
6 - Дюбель для крепления плит утеплителя
8 - Силиконовая мастика 9 - Дюбель
|
|
|
Существующий герметик деформационного шва
|
|
|
|
|
Компенсатор из оцинкованной стали, монтаж вести снизу вверх с нахлесткой верхних элементов над нижними
|
|
Рисунок 8.4. Температурно-осадочный шов угловой
|
ТТК на полы
