ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)



УСТРОЙСТВО КРОВЕЛЬНОГО ПОКРЫТИЯ ИЗ РУЛОННОГО КРОВЕЛЬНОГО МАТЕРИАЛА ФИЛИЗОЛ







1. ОБЛАСТЬ ПРИМЕНЕНИЯ





     1.1. Технологическая карта разработана на устройство кровельного покрытия из рулонного кровельного материала Филизол. Филизол представляет собой рулонный материал, состоящий из стекловолокнистой или полиэфирной основы, покрытой с двух сторон слоем битумно-полимерного вяжущего, состоящего из битума, модифицированного полимерами и наполнителями.



     1.2. Филизол выпускается следующих марок в зависимости от области применения:



     Филизол-К - для устройства верхнего слоя кровельного ковра, а также его модификация Филизол "КХ" на основе стеклохолста;



     Филизол-Н - для устройства нижнего слоя кровельного ковра (и оклеенной гидроизоляции), а также его модификация Филизол "НХ";



     Филизол-супер - для устройства однослойного кровельного ковра.



     1.3. В состав работ, рассматриваемых картой, входят наклейка двух- и трехслойного (из материалов Филизол-К и Филизол-Н) или однослойного кровельного ковра из материала Филизол-супер, а также устройство кровли с применением Филизол "КХ" и "НХ".



     1.4. Филизол относится к категории наплавляемых рулонных материалов, что позволяет применять его для устройства кровель без приклеивающих мастик в летнее и зимнее время по жестким основаниям (железобетонные плиты, цементно-песчаные и асфальтовые стяжки), огрунтованным битумом БН 70/30, разжиженным керосином или уайт-спиритом в соотношении 1:3.



     Работы следует производить в соответствии со следующими нормативными документами:



     СНиП 3.01.01-85 Организация строительного производства



     СНиП 3.01.03-84 Геодезические работы в строительстве



     СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования.



     СНиП 12-04-2002 Безопасность труда в строительстве. Часть 2. Строительное производство.



     СНиП II-26-76. Кровли.





2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ





     2.1. До начала устройства кровли должны быть выполнены и приняты:



     все строительно-монтажные работы на изолируемых участках, включая замоноличивание швов между сборными железобетонными плитами, установку и закрепление к несущим плитам или к стальным профилированным настилам водосточных воронок, компенсаторов деформационных швов, патрубков (или стаканов) для пропуска инженерного оборудования, анкерных болтов, антисептированных деревянных брусков (или реек) для закрепления изоляционных слоев и защитных фартуков;



     слои паро- и теплоизоляции, стяжки и затем проведена контрольная проверка уклонов и ровности основания под кровлю на всех поверхностях, включая карнизные участки кровель и места примыканий к выступающим над кровлей конструктивным элементам.



     Проверочные работы должны включать:



     соблюдение проектных уклонов от водораздела и других высших отметок ската кровли до самых низших - водосточных воронок; для этого сначала следует устанавливать нивелир и с помощью рейки определить их отметки. Уклоны определяются отношением превышения отметок к расстоянию между замеряемыми точками. Если окажется, что уклон основания меньше проектного, необходимо исправить стяжку, доведя все отметки до проектных значений;



     натянуть шнур между всеми высокими точками или на водоразделе и низкой точкой возле воронки с целью проверки соблюдения уклона по всей поверхности основания на скате и исправить места, где будут обнаружены контруклоны (обратные уклоны);



     проверить ровности всей поверхности основания. Для этого приложить к поверхности стяжки вдоль и поперек ската трехметровую рейку; просвет между поверхностью основания и рейкой не должен превышать 10 мм.



     Если все требования проекта к качеству основания соблюдены, можно поверхность стяжки огрунтовать. Просохшее после огрунтовки основание готово к началу устройства кровли.



     На покрытии зданий с металлическим профилированным настилом и теплоизоляционным материалом из сгораемых и трудносгораемых материалов должны быть заполнены пустоты ребер настилов на длину 250 мм несгораемыми материалами в местах примыканий настила к стенам, деформационным швам, стенкам фонарей, а также с каждой стороны конька кровли и ендовы.



     2.2. Настоящая технологическая карта разработана на устройство кровель из Филизол, который может быть применен также при ремонте кровель.



     2.3. При устройстве кровель с применением наплавляемых рулонных материалов должны выполняться требования норм по технике безопасности в строительстве, действующих правил по охране труда и противопожарной безопасности.



     2.4. Для устройства кровельного ковра применяют следующие материалы:



     наплавляемые рулонные материалы Филизол (ТУ 5770-008-05108038-97), герметизирующие мастики "Эластосил", УТ-32 и другие, удовлетворяющие требованиям ГОСТ 25621-83 для герметизации мест примыкания кровельного водоизоляционного ковра.



     На эксплуатируемых кровлях (крышах-террасах) в качестве разделительного слоя рекомендуется применять холст из синтетических волокон по ТУ 6-19-290-83.



     Для компенсаторов деформационных швов, элементов наружных водостоков и отделки свесов карнизов применяют материалы в соответствии с требованиями СНиП II-26-76 или серии 1.010-1.



     2.5. Работа по устройству кровли из Филизола в соответствии со схемой организации рабочего места должна быть включена в монтажный цикл с тем, чтобы использовать башенный кран для подъема рулонных материалов, а в случае отсутствия следует использовать крышевой кран.



     2.6. Работа по устройству кровли должна быть организована таким образом, чтобы до минимума сократить непроизводительные перестановки механизмов и переходы рабочих, а также перемещение и переноску Филизола.



     2.7. Для обеспечения качества кровли, ровности основания:



     перед выполнением теплоизоляции производят нивелировку поверхности несущих плит для установки маяков, служащих основанием под рейки для укладки монолитной теплоизоляции полосами на необходимую высоту.



     2.8. Теплоизоляционные работы совмещают с работами по устройству пароизоляционного слоя (если он требуется по проекту), выполняя их "на себя". Это повышает сохранность теплоизоляции при транспортировании материалов.



     2.9. Теплоизоляционные плиты должны плотно прилегать друг к другу. Если ширина швов между плитами превышает 5 мм, то их заполняют теплоизоляционным материалом.



ТТК. Устройство кровельного покрытия из рулонного кровельного материала Филизол

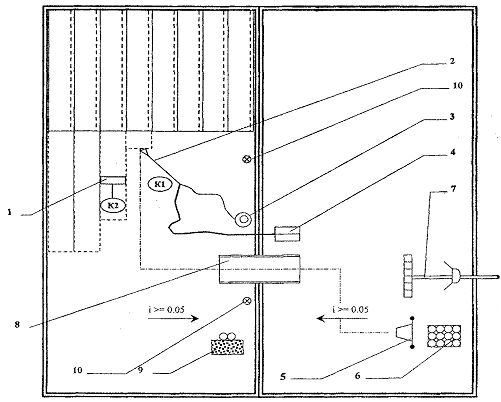

Рис.1. Схема организации рабочих мест



1 - каток; 2 - ручная горелка; 3 - бачок с дизтопливом; 4 - компрессор; 5 - ручная тележка; 6 - контейнер; 7 - кран крышевой; 8 - трап; 9 - ящик с песком и огнетушители; 10 - водосточные воронки





     2.10. Замоченная во время монтажа теплоизоляция должна быть удалена и заменена сухой.



     2.11. В период организации выполнения работы особое условие состоит в том, что теплоизоляционные работы необходимо проводить в сухую погоду, чтобы не допустить замокания теплоизоляционного материала. Качество теплоизоляции должно быть отмечено в актах на скрытые работы.



     Перед устройством изоляционных слоев основание должно быть сухим, обеспыленным, на нем не допускаются уступы, борозды и другие неровности. Требования к ровности основания. В новом покрытии или при его реконструкции (при капитальном ремонте с заменой теплоизоляции) кровельный ковер выполняют из двух слоев наплавляемого рулонного материала, причем для верхнего слоя применяют материалы с крупнозернистой посыпкой (Филизол-К).



     На эксплуатируемых покрытиях (крышах-террасах) кровельный ковер выполняют из двух слоев наплавляемого рулонного материала, имеющих мелкозернистую (тальковую) посыпку либо полиэтиленовую пленку (Филизол-Н), либо производится укладка бетонных плит по всему покрытию или в виде дорожек по песчаному основанию.



     2.12. Основанием под кровлю могут служить:



     ровные поверхности железобетонных несущих плит либо теплоизоляции без устройства по ним выравнивающих стяжек (затирок);



     выравнивающая стяжка из цементно-песчаного раствора или асфальтобетона, которую назначают в соответствии с требованиями.



     2.13. В местах примыкания кровель к стенам, шахтам и другим конструктивным элементам должны быть предусмотрены переходные наклонные бортики (под углом 45°), высотой не менее 100 мм из легкого бетона или цементно-песчаного раствора. Стены из кирпича или блоков в этих местах должны быть оштукатурены цементно-песчаным раствором марки 50.



     2.14. В стяжках выполняют температурно-усадочные швы шириной 5 мм, разделяющие стяжку из цементно-песчаного раствора на участки не более 6х6 м, а из песчаного асфальтобетона - не более 4х4 м. Швы должны располагаться над швами несущих плит (в холодных покрытиях) и над температурно-усадочными швами в монолитной теплоизоляции и заполняться герметиком. По ним укладывают полоски шириной 150-200 мм из Филизола с крупнозернистой посыпкой и приклеивают их точечно с одной стороны шва.



     2.15. При устройстве выравнивающей стяжки из цементно-песчаного раствора, укладку последнего производят полосами шириной не более 3 м, ограниченными рейками, которые служат маяками. Раствор подают к месту укладки по трубопроводам при помощи растворонасосов или в емкостях на колесном ходу. Разравнивают цементно-песчаную смесь правилом, это может быть металлический уголок, передвигаемый по рейкам. Грунтовку наносят при помощи окрасочного распылителя либо кистями (при малых объемах работ).



     2.16. При устройстве выравнивающей стяжки из литого асфальта его укладывают полосами шириной до 2 м (ограниченными двумя рейками или одной рейкой и полосой ранее уложенного асфальта) и уплотняют валиком или катком массой 60-80 кг.



     2.17. Приклейка Филизола осуществляется путем разогрева наплавляемого слоя горелками, которые работают на сжиженном газе пропан-бутане или жидком топливе.



     2.18. Устройство кровельного ковра в пределах рабочих захваток начинают с пониженных участков: карнизных свесов, участков расположения водосточных воронок и ендов.



     2.19. При наклейке изоляционных слоев следует предусматривать нахлестку смежных полотнищ на 100 мм.



     2.20. Технологические приемы наклейки наплавляемого рулонного материала могут быть различными. Работу можно выполняют в следующей последовательности.



     На подготовленное основание раскатывают 5-7 рулонов, примеряют один рулон по отношению к другому и обеспечивают необходимую нахлестку. Затем приклеивают концы всех рулонов с одной стороны и полотнища рулонного материала обратно скатывают в рулоны (при значительном охлаждении полотнищ в зимний период эти операции производят при легком подогреве ручной горелкой наружной поверхности рулона). Рулоны, раскатывая, приклеивают к основанию при помощи ручной газовой или жидкостной горелки.





ТТК. Устройство кровельного покрытия из рулонного кровельного материала Филизол

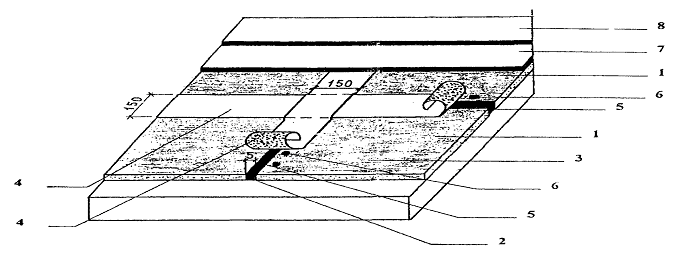

Рис.2. Схема раскатки рулонного ковра

1 - стяжка; 2 - шов; 3 - грунтовка по стяжке; 4 - полоса Филизола В; 5 - герметик; 6 - точечная приклейка полосы (с одной стороны шва); 7 - Филизол Н; 8 - Филизол В





     2.21. Следует особо внимательно следить за синхронностью расплавления слоя мастики и раскатыванием рулона. Скорость движения определяется временем, необходимым для начала расплавления мастичного слоя приклеиваемого рулона, что оценивается визуально по началу образования валика расплавленной мастики.



     2.22. Работу по устройству кровли из Филизола выполняет бригада кровельщиков, состоящая из 2-х или 3-х человек:



     один кровельщик работает с горелкой для расплавления наплавленного слоя, регулирует быстроту движения и контролирует качество работы;



     второй кровельщик подносит рулоны Филизола в рабочей зоне, раскатывает каждый рулон на 2 м на участке приклейки с целью уточнения направления и нахлестки, затем скатывает полотно снова в рулон;



     третий кровельщик выполняет работу по раскатыванию рулонов Филизола и уплотнению нахлесток, например, катком ИР-735.



     Разогревая покровный (приклеивающийся) слой наплавляемого материала с одновременным подогревом основания или поверхности ранее наклеенного изоляционного слоя, рулон раскатывают, плотно прижимая к основанию.



     Работы можно выполнять с применением дифференциального катка ИР-830.



     2.23. При наклейке рулонного материала звеном из 2-х человек рабочий с горелкой размещается, как показано на технологической карте.



     2.24. У мест примыкания к стенам, парапетам и т.п. кровельные рулонные материалы наклеивают полотнищами длиной до 2 м. Наклейку полотнищ из наплавляемых рулонных материалов на вертикальные поверхности производят снизу вверх при помощи ручной горелки.



     2.25. В местах примыкания кровли к парапетам высотой до 450 мм слои дополнительного ковра заводят на верхнюю грань парапета, затем примыкание обделывают оцинкованной кровельной сталью, которую закрепляют при помощи костылей. При пониженном расположении парапетных стеновых панелей (при высоте парапета не более 200 мм) наклонный переходной бортик устраивают из бетона до верха панелей.



     При устройстве кровли с повышенным расположением верхней части парапетных панелей (более 450 мм) защитный фартук с кровельным ковром закрепляют пристрелкой дюбелями, а отделку верхней части парапета выполняют из кровельной стали, закрепляемой костылями или из парапетных плиток, швы между которыми герметизируют.



     2.26. Конек кровли (при уклоне 3% и более) усиливают на ширину 150...250 мм с каждой стороны, а ендову - на ширину 500...700 мм (от линии перегиба) одним слоем рулонного материала, приклеиваемого к основанию под кровельный ковер по продольным кромкам.



     2.27. Раскладка и раскрой полотнищ наплавляемого рулонного материала при устройстве основного и дополнительного кровельного ковра в углу парапета и на поверхности внешнего угла.



     2.28. Места пропуска через кровлю труб выполняют с применением стальных патрубков с фланцем (или железобетонных стаканов) и герметизацией кровли в этом месте. Места пропуска анкеров также усиливают герметизирующей мастикой. Для этого устанавливают рамку из уголков (которая ограничивает растекание мастики), а пространство между рамкой и патрубком или анкером заполняют мастикой.



     2.29. В деформационном шве с металлическим компенсатором перед устройством кровельного ковра на компенсатор наклеивают сжимаемый утеплитель из минеральной ваты и на него укладывают выкружку из оцинкованной кровельной стали, кромки которой опираются на бетонные бортики, затем на выкружку насухо укладывают стеклоткань и Филизол.



     2.30. В местах пропуска через покрытие воронки внутреннего водостока слои кровельного ковра должны заходить на водоприемную чашу, которую крепят к плитам покрытия хомутом с уплотнителем из резины.



     2.31. Дополнительные слои кровельного ковра из Филизола для мест примыканий к вертикальным поверхностям выполняют из заранее подготовленных кусков Филизола необходимой длины.



     2.32. Верхний край дополнительных слоев Филизола должен быть закреплен. Одновременно крепят фартуки из оцинкованной стали для защиты этих слоев от механических повреждений и атмосферных воздействий на кровлю. Способы крепления могут быть различными: к деревянным рейкам, заложенным в штрабу кирпичной кладки, или пристрелкой металлической планки размером 4х40 мм (через 600 мм) дюбелями к бетонной поверхности.





3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ





     3.1. В процессе подготовки и выполнения кровельных работ проверяют:



     качество Филизола, которое должно соответствовать требованиям ТУ;



     готовность отдельных конструктивных элементов покрытия для выполнения кровельных работ;



     правильность выполнения всех примыканий к выступающим конструкциям;



     соответствие числа слоев кровельного ковра указаниям проекта.



     3.2. Приемка кровли должна сопровождаться тщательным осмотром ее поверхности, особенно у воронок, водоотводящих лотков, в разжелобках и в местах примыканий к выступающим конструкциям над крышей.



     3.3. Выполненная рулонная кровля должна удовлетворять следующим требованиям:



     иметь заданные уклоны;



     не иметь местных обратных уклонов, где может задерживаться вода;



     кровельный ковер должен быть надежно приклеен к основанию, не расслаиваться и не иметь пузырей, впадин.



     3.4. Обнаруженные при осмотре кровли производственные дефекты должны быть исправлены до сдачи зданий или сооружений в эксплуатацию.



     3.5. Приемка готовой кровли должна быть оформлена актом с оценкой качества работ.



     3.6. При приемке выполненных работ подлежит освидетельствованию актами скрытых работ:



     примыкания кровли к водоприемным воронкам;



     примыкание кровли к выступающим частям вентшахт, антенн, растяжек, стоек, парапетов;



     устройство послойно двух слоев кровельного ковра.



     3.7. Требования к качеству кровель и предметы контроля.



     3.8. После окончания всех кровельных работ необходимо выполнить требования экологической чистоты:



     все остатки битума, мастичных комьев, обрезков рулонных материалов должны быть тщательно упакованы, уложены в емкости, контейнеры и спущены с кровли с помощью механизированных средств (крышевые краны, подъемники, лебедки и т.д.), затем вывезены в специально отведенные зоны.





СХЕМА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА





Этапы работ

Контролируемые операции

Контроль (метод, объем)

Документация

Подготовительные работы

Проверить:

Акт освидетельствования срытых работ, общий журнал работ, паспорта (сертификаты)

- наличие акта освидетельствования устройства основания под гидроизоляционный ковер

Визуальный

- очистку основания от грязи, мусора, снега, наледи и его просушку

То же

- наличие документа о качестве на изоляционные материалы

-

- подготовку материалов к работе (рулонных материалов, мастик)

-

Устройство кровли

Контролировать:

Общий журнал работ

- качество приклеивания дополнительных слоев материала в местах примыкания к вертикальным конструкциям

Визуальный

- направление раскатки, величину перекрытия (стыков) полотнищ

Визуальный, измерительный

- плотность прилегания полотнищ к поверхности основания

Технический осмотр

- сплошность и толщину слоя мастики

Измерительный не менее 5 измерений на каждые 70-100 мТТК. Устройство кровельного покрытия из рулонного кровельного материала Филизол

- температуру наружного воздуха

Измерительный, периодический, не менее 2 раз в смену

- устройство защитного покрытия

Визуальный техосмотр

Приемка выполненных работ

Проверить:

Общий журнал работ, акт приемки выполненных работ

- качество поверхности изоляционного ковра

Измерительный, не менее 5 измерений на каждые 70-100 мТТК. Устройство кровельного покрытия из рулонного кровельного материала Филизол поверхности или участке меньшей площади в местах, определяемых визуальным осмотром

- качество примыкания и водостоков

Технический осмотр

- прочность приклейки слоев рулонного материала

То же

- величины перекрытия полотнищ

Измерительный

- отвод воды со всей поверхности кровли

Технический осмотр





     Контрольно-измерительный инструмент: рулетка металлическая, двухметровая рейка, нивелир, уровень, термометр.



     Операционный контроль осуществляют: мастер (прораб), инженер (лаборант) - в процессе работ. Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика.





4. КАЛЬКУЛЯЦИЯ ЗАТРАТ И МАШИННОГО ВРЕМЕНИ





     Представлена на рисунке 3.



     4.1. Калькуляция трудовых затрат подсчитана применительно к "Государственным элементным сметным нормам на общестроительные работы".





5. ГРАФИК ПРОИЗВОДСТВА РАБОТ

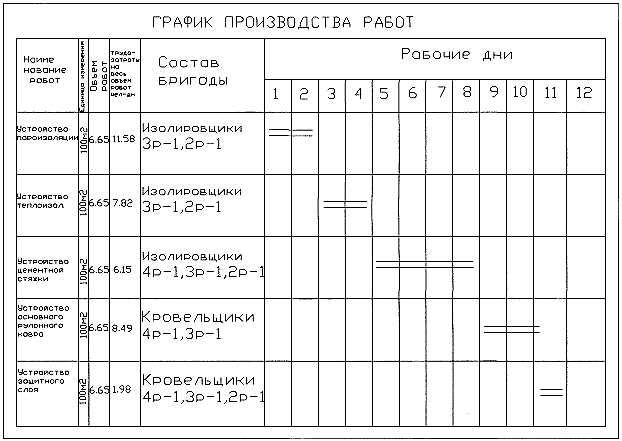

     График производства работ представлен на рисунке 3.



ТТК. Устройство кровельного покрытия из рулонного кровельного материала Филизол

Рис.3

6. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ





     Исходными данными для расчета являются: выбранные марки подъемных и транспортных машин, расчетный численно-квалификационный состав комплексной бригады; состав работ, охватываемый технологической картой; нормокомплект инструмента, приспособлений и инвентаря.



     Количество и виды коллективных и индивидуальных средств защиты принимают из расчета обеспечения безопасного выполнения работ на захватке.





Нормокомплект на выполнение работ



N

п/п

Наименование, марки или тип инструмента

Единица измерения

Потребности на бригады

1

Машинка для сушки основания СО-107

шт.

1

2

Машинка для удаления воды с основания СО-107

шт.

1

3

Установка ПКУ-35М

шт.

1

4

Каток раскатки и прикатки рулонных материалов СО-99

шт.

1

5

Контейнер для подачи на кровлю рулонных материалов

шт.

2

6

Комплект резиновых рукавов

шт.

2

7

Тележка на пневматическом ходу

шт.

1

8

Гребок для разравнивания мастики

шт.

2

9

Каток ручной

шт.

1

10

Ролик для ручной прикатки рулонных материалов

шт.

2

11

Скребок металлический ИР-700

шт.

2

12

Щетка кровельная

шт.

2

13

Нож для резки линолеума

шт.

2

14

Топор строительный А2

шт.

2

15

Молоток плотничный

шт.

1

16

Лопата подборочная

шт.

2

17

Метр складной металлический

шт.

1

18

Установка для подачи жестких растворов СО-157

шт.

1

19

Установка для подачи керамзита

шт.

1

20

Шнур разметочный ИР-749

шт.

1

21

Угольник металлический - 258

шт.

2

22

Правило длиной 2 метра

шт.

2

23

Кровельные ножницы прямые

шт.

1

24

Комбинированный молоток-ножовка-топорик

шт.

1

25

Сапоги резиновые

шт.

5

26

Рукавицы

шт.

5

27

Костюм изолировщика

шт.

5

28

Набор слесарного инструмента

-

1







7. БЕЗОПАСНОСТЬ ТРУДА





     7.1. При работе с газопламенным оборудованием рекомендуется пользоваться защитными очками.



     7.2. При зажигании ручной газопламенной горелки (рабочий газ - пропан) следует приоткрывать вентиль на 1/4-1/2 оборота и после кратковременной продувки рукава зажечь горючую смесь, после чего можно регулировать пламя.



     7.3 Зажигание горелки производить спичкой или специальной зажигалкой, запрещается зажигать горелку от случайных горящих предметов.



     7.4. С зажженной горелкой не перемещаться за пределы рабочего места, не подниматься по трапам и лесам, не делать резких движений.



     7.5. Тушение горелки производится перекрыванием вентиля подачи газа, а потом опусканием блокировочного рычага.



     7.6. При перерывах в работе пламя горелки должно быть потушено, а вентили на ней плотно закрыты.



     7.7. При перерывах в работе (обед и т.п.) должны быть закрыты вентили на газовых баллонах, редукторах.



     7.8. При перегреве горелки работа должна быть приостановлена, а горелка потушена, и охлаждена до температуры окружающего воздуха в емкости с чистой водой.



     7.9. Газопламенные работы должны производиться на расстоянии не менее 10 м от групп баллонов (более 2-х), предназначенных для ведения газопламенных работ; 5 м от отдельных баллонов с горючим газом; 3 м от газопроводов горючих газов.



     7.10. При зажигании ручной жидкостной горелки (рабочее топливо - дизтопливо) вначале включают компрессор, подавая небольшое количество воздуха на головку горелки (регулировка вентилем), затем приоткрывают вентиль подачи топлива и поджигают полученную топливную смесь у среза головки. Последовательным увеличением расхода горючего и воздуха устанавливают устойчивое пламя. Перемещать компрессор можно только в отключенном состоянии.



     7.11. Кровельные материалы, оборудование, топливо следует поднимать при помощи грузоподъемных механизмов в специальной таре или прочно увязанными в пакеты.



     7.12. Работу по вертикальной оклеенной гидроизоляции производить с испытанных подмостей или строительных лесов.



     7.13. При обнаружении утечки газа из баллонов работу следует немедленно прекратить. Ремонт баллонов или другой аппаратуры на рабочем месте газопламенных работ не допускается.



     7.14. В случае замерзания редуктора или запорного вентиля, отогревать их только чистой горячей водой.



     7.15. Баллоны с газом должны находиться на расстоянии не менее 1 м от нагревательных приборов и 5 м от нагревательных печей и других сильных источников тепла. Не снимать колпак с баллона ударами молотка, зубила или другим инструментом, могущим вызвать искру. Колпак с баллона следует снимать специальным ключом.



     7.16. Рукава предохранять от различных повреждений; при укладке не допускать их сплющивания, скручивания, перегибания; не пользоваться масляными рукавами, не допускать попадания на шланги искр, тяжелых предметов, а также избегать воздействия на них высоких температур; не допускать использования газовых рукавов для подачи жидкого топлива.



     7.17. Для подачи сжатого воздуха применяют пневмошланги.



     7.18. Баллоны при работе на не постоянных местах должны быть закреплены в специальной стойке или тележке и в летнее время защищены от нагрева солнечными лучами.



     7.19. Баллоны с газом следует перемещать только на специально оборудованных тележках.



     7.20. Рабочее место кровельщика должно быть обеспечено следующими средствами пожаротушения и медицинской помощи:



     порошковые огнетушители из расчета на одну секцию кровли не менее двух штук;



     ящик с песком емкостью 0,05 мТТК. Устройство кровельного покрытия из рулонного кровельного материала Филизол;



     лопаты - 2 штуки;



     асбестовое полотно - 1 мТТК. Устройство кровельного покрытия из рулонного кровельного материала Филизол;



     аптечка с набором медикаментов.



     7.21. При возникновении на рабочих местах пожара необходимо тушить его с применением огнетушителей, сухим песком, накрывая очаги загорания асбестовой или брезентовым полотном.



     7.22. При несчастных случаях, происшедших в результате аварии, все операции по эвакуации пострадавших, оказанию первой медицинской помощи, доставке (при необходимости) в лечебное учреждение кровельщик выполняет под руководством мастера (прораба).



     7.23. По окончании кровельных работ с применением газопламенной горелки кровельщик должен закрыть вентиль подачи топлива на горелки, перекрыть вентиль на баллоне, выключить компрессор.



     7.24. Снять рукава с редукторами с баллонов, смотать их и убрать в отведенное место хранения.



     7.25. Вентили баллонов закрыть защитными колпаками и поставить баллоны в помещение для их хранения.



     7.26. Очистить рабочее место, убрать инструмент и приспособления, материалы, очки, горелки, баллоны. Сообщить мастеру (прорабу) обо всех неполадках, замеченных во время работы; опустить люльки вниз и снять рукоятки с лебедок; отключить электроинструмент и механизмы от электросети; сдать на хранение ручной инструмент и предохранительный пояс; принять теплый душ или тщательно вымыть водой с мылом лицо и руки.



     7.27. Приклеивающие составы и растворители, а также их испарения содержат нефтяные дистилляты и поэтому являются огнеопасными материалами. Не допускается вдыхание их паров, курение и выполнение кровельных работ вблизи огня или на закрытых и невентилируемых участках. В случае загорания этих материалов необходимо использовать (при тушении огня) порошковый огнетушитель и песок. Водой пользоваться запрещается.



     7.28. Не следует допускать контакта кровельных материалов с растворителями, нефтью, маслом, животным жиром и т.п.



     7.29. Работы по устройству тепло- и гидроизоляции покрытий допускается производить при температуре наружного воздуха до минус 20 °С и при отсутствии снегопада, гололеда и дождя.



     7.30. Все материалы должны храниться при температурах от 15 до 25 °С.



     7.31. Растворители и герметизирующие составы должны храниться в герметично закрытой таре с соблюдением правил хранения легковоспламеняющихся материалов.



     Порожнюю тару из-под этих материалов следует хранить на специально отведенной площадке, удаленной от места работы.



     Электрооборудование в складских помещениях для хранения газов должно быть взрывозащитного исполнения.



     7.32. По окончании рабочей смены не разрешается оставлять неиспользованный горячий утеплитель и кровельные рулонные материалы внутри или на покрытиях зданий, а также в противопожарных разрывах.



     7.33. Выполнение работ по устройству кровель одновременно с другими строительно-монтажными работами на кровлях, связанными с применением открытого огня (сварка и т.п.) не допускается.



     7.34. До начала производства работ на покрытиях должны быть выполнены все предусмотренные проектом ограждения и выходы на покрытие зданий (из лестничных клеток, по наружным лестницам).



     7.35. Противопожарные двери и люки выходов на покрытие должны быть исправны и при проведении работ закрыты. Запирать их на замки или другие запоры запрещается.



     Проходы и подступы к эвакуационным выходам и стационарным пожарным лестницам должны быть всегда свободными.



     7.36. Оборудование, используемое для подогрева наплавляемого рулонного кровельного материала (газовые горелки с баллонами и оборудованием), не допускается использовать с неисправностями, способными привести к пожару, а также при отключенных контрольно-измерительных приборах и технологической автоматике, обеспечивающих контроль заданных режимов температуры, давления и других, регламентированных условиями безопасности, параметров.



     7.37. При использовании оборудования для подогрева запрещается:



     отогревать замерзшие трубопроводы, вентили, редукторы и другие детали газовых установок открытым огнем или раскаленными предметами;



     пользоваться рукавами, длина которых превышает 30 м;



     перекручивать, заламывать или зажимать газопроводящие рукава;



     использовать одежду и рукавицы со следами масел, жиров, бензина, керосина и других горючих жидкостей;



     допускать к самостоятельной работе учеников, а также работников, не имеющих квалификационного удостоверения и талона по технике безопасности.



     7.38. Хранение и транспортирование баллонов с газами должно осуществляться только с навинченными на их горловины предохранительными колпаками. При транспортировании баллонов нельзя допускать толчков и ударов. Переноска баллонов на плечах и руках запрещается.



     7.39. При обращении с порожними баллонами из-под горючих газов должны соблюдаться такие же меры безопасности, как и с наполненными баллонами.



     7.40. При перерывах в работе, а также в конце рабочей смены оборудование для нагрева кровельного материала должно отключаться, рукава должны быть отсоединены и освобождены от газов и паров горючих жидкостей.



     По окончании работы вся аппаратура и оборудование должны быть убраны в специально отведенные помещения (места).



     7.41. Кровельный материал, горючий утеплитель и другие горючие вещества и материалы, используемые при работе, необходимо хранить вне строящегося или ремонтируемого здания в отдельно стоящем сооружении или на специальной площадке на расстоянии не менее 18 м от строящихся и временных зданий, сооружений и складов.



     7.42. На кровле у мест проведения кровельных работ допускается хранить не более сменной потребности расходных (кровельных) материалов. Запас материалов должен находиться на расстоянии не менее 5 м от границы зоны выполнения работ.



     7.43. У мест проведения работ допускается размещать только баллоны с горючими газами, непосредственно используемые при работе. Создавать запас баллонов или хранить пустые баллоны у мест проведения работ не допускается.



     7.44. Складирование материалов и установка баллонов на кровле и в помещениях ближе 5 м от эвакуационных выходов (в том числе подходов к наружным пожарным лестницам) не допускается.



     7.45. Емкости с горючими жидкостями следует открывать только перед использованием, а по окончании работы закрывать и сдавать на склад. Тара из-под горючих жидкостей должна храниться в специально отведенном месте вне мест проведения работ.



     7.46. Баллоны с горючими газами и емкости с легковоспламеняющимися жидкостями должны храниться раздельно, в специальных складах или под навесами за сетчатым ограждением, недоступном для посторонних лиц.



     Хранение в одном помещении баллонов, а также битума, растворителей и других горючих жидкостей не допускается.



     7.47. Заправка топливом агрегатов на кровле должна проводиться в специальном месте, обеспеченном двумя огнетушителями и ящиком с песком. Хранение на кровле топлива для заправки агрегатов и пустой тары из-под топлива не допускается.



     7.48 При обнаружении пожара или признаков горения (задымление, запах гари, повышение температуры и т.п.) необходимо:



     немедленно об этом сообщить в пожарную охрану;



     принять по возможности меры по эвакуации людей, тушению пожара и обеспечению сохранности материальных ценностей.



     7.49. По окончании работ необходимо провести осмотр мест и привести их в пожаровзрывобезопасное состояние.



     7.50. На объекте должно быть определено лицо, ответственное за сохранность и готовность к действию первичных средств пожаротушения.





8. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ



N п/п

Показатели

Единица измерения

На 100 мТТК. Устройство кровельного покрытия из рулонного кровельного материала Филизол

На всю кровлю

1

Трудоемкость выполняемых работ

Чел.-дн.

5,41

36,02

2

Удельная трудоемкость

Чел.-дн./мТТК. Устройство кровельного покрытия из рулонного кровельного материала Филизол

0,054

0,36

3

Выработка на 1 рабочего

мТТК. Устройство кровельного покрытия из рулонного кровельного материала Филизол

-

3,6

4

Продолжительность работ

дн.

-

10





9. ИСПОЛЬЗУЕМАЯ ЛИТЕРАТУРА





     1. Руководство по применению в кровлях и гидроизоляции наплавляемых рулонных материалов Филизол (ЦНИИпромзданий, 1997).



     2. ТСН КР-97 МО. Кровли. Технические требования и правила приемки.



     3. ТСН КР-97 МО. Проектирование и строительство кровель.



     4. СНиП 3.04.01-87. Изоляционные и отделочные покрытия, 1988.



     5. Кровли. Нормы проектирования, 1976.



     6. СНиП 3.01.01-85. Организация строительного производства, 1995



     7. СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования



     8. СНиП 12-04-2002 Безопасность труда в строительстве. Часть 2. Строительное производство.



     9. Правила пожарной безопасности в Российской Федерации, 2003.







Электронный текст документа

подготовлен ЗАО "Кодекс" и сверен

по материалам, предоставленным Хаметовым Р.Ч.



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
