ТТК. Бетонирование монолитных стен





ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)



БЕТОНИРОВАНИЕ МОНОЛИТНЫХ СТЕН









1. ОБЛАСТЬ ПРИМЕНЕНИЯ





     Типовая технологическая карта разработана на работы по бетонированию  монолитных стен.



     1. Технологическая карта разработана на производство работ по возведению монолитных бетонных стен.



     2. Бетонирование стен выполнять по захваткам.



     3. До начала работ необходимо:



     - подготовить комплект щитов к установке;



     - очистить щиты от мусора и налипшего цементного раствора;



     -смазать поверхность опалубки эмульсией;



     - вынести геодезические риски разбивки осей стен (для удобства работ рекомендуется выноску рисок выполнять на расстоянии 0,5м от оси);



     - установить маячные бруски на ширину стены пристрелив их к перекрытию в основании стены;



     - подготовить кработе и проверить такелажную оснастку, приспособления, инструмент.



     4.Установка опалубки ведется в следующей последовательности:



     - краном подают щит к месту установки



     - щит устанавливают, выверяя его основание по установленным маячным брускам;



     - вертикальный край щита устанавливают вплотную к кирпичной стене при устройстве продольной стены, вплотную к монолитной поперечной стене при устройстве поперечных стен;



     - раскрепляют щит раскосами, выверяют окончательно его вертикальное и горизонтальное положение при помощи раскосов;



     - аналогично устанавливают  вес остальные щиты вдоль одной стороны стены;



     - устанавливают заготовленные заранее проемообразователи и заглушки торцов стен в местах, где это необходимо;



     - устанавливают арматуру, согласно проекту;



     - устанавливают опалубку стен со второй стороны, раскрепляют щиты опалубки при помощи соединительных элементов;



     - устанавливают при необходимости элементы добора (щиты).



     5. До укладки бетона в конструкцию стены необходимо осуществить приемку смонтированной арматуры с оформлением ее актом освидетельствования скрытых работ.



     6. Транспортирование бетонной смеси производится автобетоновозами с выгрузкой в бункера.



     7. Подача бункера со смесью производится краном (рис.1).





ТТК. Бетонирование монолитных стен

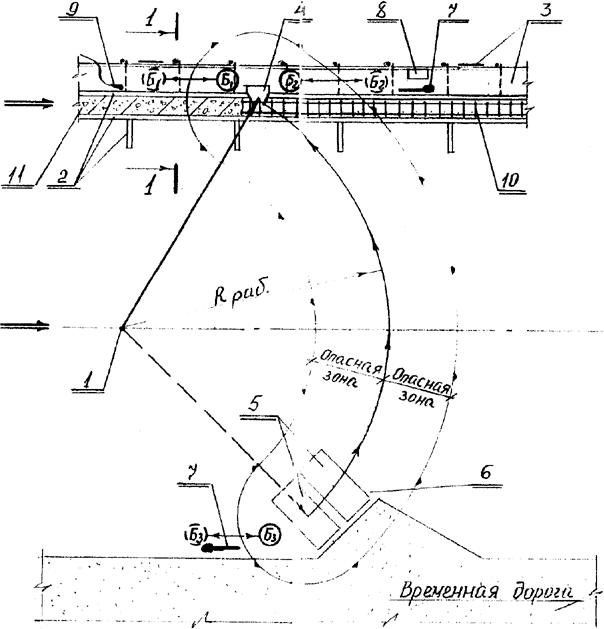

Рис.1. Подача бункера со смесью краном (фрагмент плана)





     8. Бетонирование ведется по этапам.



     9. Бетонная смесь с осадкой конуса 14-16см  укладывается слоями - максимальная толщина слоя 600 мм (рис.2).





ТТК. Бетонирование монолитных стен

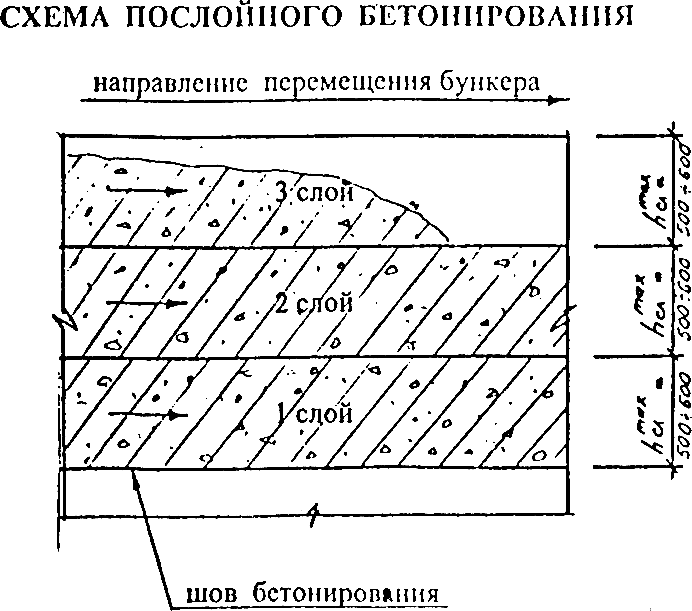

Рис.2. Схема послойного бетонирования

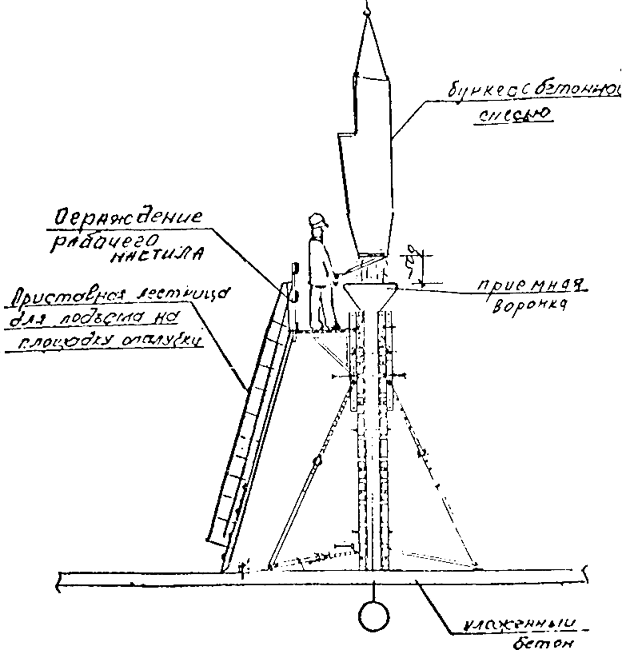

     10. Для укладки бетона установить приемные воронки (лотки) (рис.3).





ТТК. Бетонирование монолитных стен



Рис.3. Укладка бетона в приемные воронки (лотки)





     11. Уплотнение бетонной смеси предусматривается вести глубинными вибраторами ИВ-47, ИВ-67 (рис.4). Контроль за процессом вибрирования ведется визуально по степени осадки смеси, прекращения выхода из нее пузырьков воздуха н появления цементного молока.





ТТК. Бетонирование монолитных стен

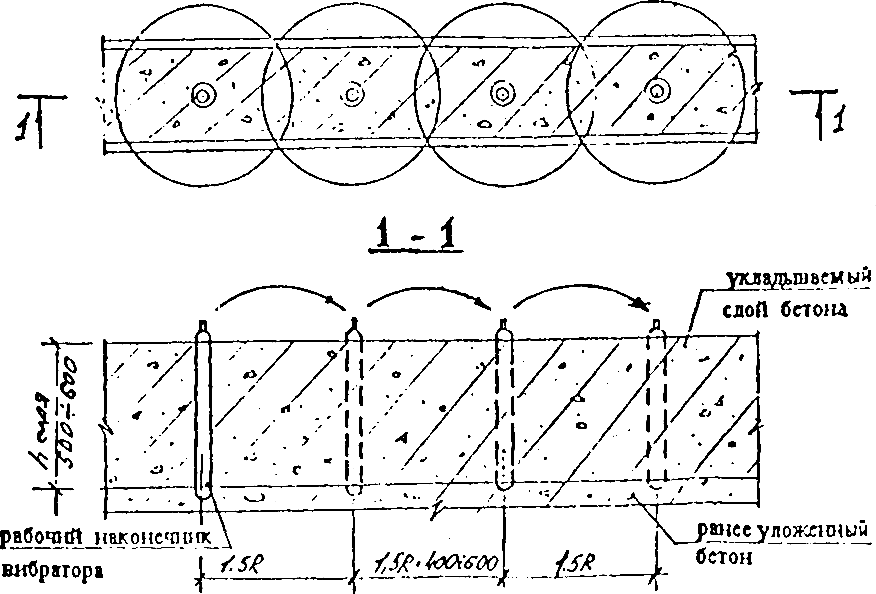

Рис.4. Схема уплотнения бетонной смеси глубинными вибраторами ИВ-47, ИВ-67





     12. Глубина погружения вибратора в бетонную смесь должна обеспечивать углубления его в ранее уложенный слой на 5-10см. Шаг перестановки вибратора не должен превышать полуторного радиуса действия вибратора (см. схему уплотнения бетонной смеси). При вибрировании следить за обеспечением защитного слоя арматуры.



     13. Опирание вибратора на арматуру и на закладные детали не допускается.



     14. Перерывы в бетонировании слоев   не должны превышать 2-х часов.



     15. Распалубливание конструкций производится после достижения бетоном прочности не менее 3,5 МПа.



     16. Контроль за качеством бетонной смеси и бетона производится строительной лабораторией  в соответствии с ГОСТ 10180-90. Все данные по контролю качества заносятся в журнал бетонных работ. Особое внимание следует уделить контролю за виброуплотнением бетонной смеси.



     17. При производстве работ необходимо соблюдать требования СНиП 12-03-2001, СНиП 12-04-2002 "Безопасность труда в строительстве", СП 12-135-2002 "Безопасность трупа  в строительстве. Отраслевые типовые инструкции по охране труда" и СНиП 3.03.01-87 "Несущие и ограждающие конструкции".



     18. Пря ведении монолитных работ на участках, не имеющих надежных ограждений рабочие обязательно должны крепиться страховочным поясом с удлинителем во избежание падения с высоты. Места крепления указывает мастер или прораб.





2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ



     2.1. Техническая готовность работ, предшествующих бетонированию монолитных стен.



     До начала бетонирования должны быть выполнены следующие работы:



     - устроены временные дороги и подъезды строительной техники к зоне бетонирования;



     - обеспечено временное электроснабжение и освещение;



     - доставлены и подготовлены механизмы, инвентарь и приспособления;



     - подготовлена горизонтальная поверхность, на которой производится бетонирование;



     - установлены арматура и закладные детали в соответствии с рабочими чертежами с оформлением акта на скрытые работы;



     - установлены и приняты мастером опалубка и средства подмащивания для бетонщиков, выполняющих работы.



     2.2. Исполнители. Состав звена из 3ТТК. Бетонирование монолитных стен человек:



     бетонщик IV разряда (Б1)



     бетонщик II разряда (Б2, БЗ)



     Примечание бетонщики, работающие с краном, должны иметь удостоверение стропальщика.



     2.3. Приспособления, инвентарь и инструменты.



     Так как бетонирование вертикальных конструкций производится после выполнения армирования и монтажа опалубки, средства подмащивания для рабочих, принимающих и укладывающих бетон, используются по решениям, принятым для предыдущих этапов работ.



     Технология армирования и опалубливания принимается по отдельным технологическим картам.



     Средствами подмащивания могут быть:



     - настил с ограждением на консолях, закрепeeнных на опалубке или на контрфорсах ужесточения опалубочных панелей (смотри, например, решения для самонесущей опалубочной системы).



     - переставные площадки или подмости (типа ЛПУ 4).



Выполнение бетонных работ с приставных лестниц запрещается.

     2.4. Организация рабочего места и описание операций:



     - бетонщик Б3 следит за выгрузкой бетонной смеси из кузова (рис.5) автосамосвала в поворотный бункер, находясь на приeмной площадке. Он же, по окончании выгрузки, стоя на стенках бункера, лопатой с удлинeнной ручкой очищает кузов автосамосвала от остатков бетона и подбирает рассыпавшуюся бетонную смесь после отъезда машины.





ТТК. Бетонирование монолитных стен



Рис.5. Выгрузка бетонной смеси из кузова автосамосвала





     - бетонщик Б3 стропит поворотный бункер за подъeмные петли. Убедившись в надeжности строповки, он отходит в безопасную зону. По команде бетонщика БЗ машинист крана подаeт бункер к месту бетонирования.





ТТК. Бетонирование монолитных стен



Рис.6 Строповка поворотного бункера за подъемные петли





     - бетонщики Б1 и Б2, стоя на деревянном настиле подмостей, принимают раздаточный поворотный бункер (рис.7) с бетонной смесью, приостановив его спуск на высоте 1м., и подводит его к месту выгрузки. Б2 придерживает бункер обеими руками, а Б1 открывает затвор и выгружает бетонную смесь.





ТТК. Бетонирование монолитных стен

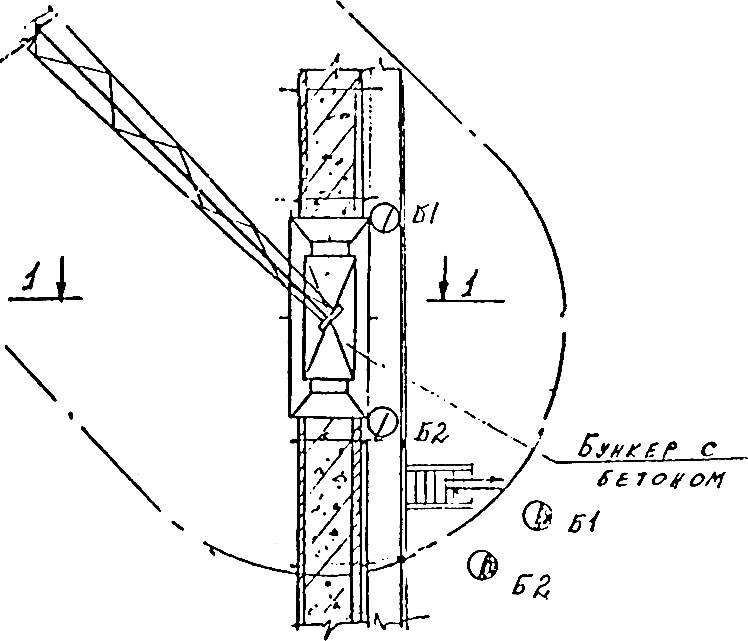

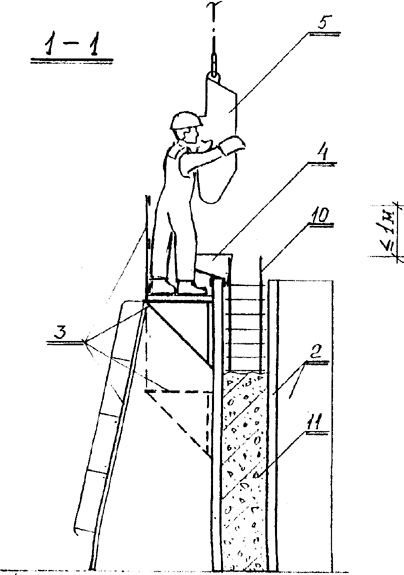

Рис.7. Прием раздаточного поворотного бункера с бетонной смесью

2 - опалубка с контрфосом, 3 - консольные переставные подмости с ограждением и лестницей для подъeма, 4 - приeмный лоток, 5 - бункер для подачи бетона, 10 - установленная арматура, 11 - уложенный бетон



     При необходимости Б1 включает вибратор, установленный на бункере. Убедившись в полной разгрузке бункера, бетонщик Б1 движением рукоятки вверх закрывает секторный затвор, накидывает держатель рукоятки и подаeт сигнал машинисту крана подать бункер под загрузку (рис.8).





ТТК. Бетонирование монолитных стен



Рис.8. Схема подачи груза к рабочему месту

1 - кран, 2 - опалубка с контрфосом, 3 - консольные переставные подмости с ограждением и лестницей для подъeма, 4 - приeмный лоток, 5 - бункер для подачи бетона, 6 - место для приeма бетона, 7 - лопата, 8 - ящик с инструментом, 9 - вибратор, 10 - установленная арматура, 11 - уложенный бетон



     - бетонщики Б1 и Б2 уплотняют уложенные слои (рис.9) бетонной смеси глубинными или поверхностными вибраторами (в зависимости от толщины и ширины бетонированной конструкции).





ТТК. Бетонирование монолитных стен



Рис.9. Уплотнение уложенных слоев бетонной смеси глубинными или поверхностными вибраторами





     Одновременно эти же бетонщики лопатами очищают просыпавшийся бетон с деревянного настила подмостей и опалубки, сбрасывая его в опалубку бетонированной конструкции (рис.10).





ТТК. Бетонирование монолитных стен



Рис.10. Очистка лопатами просыпавшегося бетона с деревянного настила подмостей и опалубки





     - бетонщик Б3 принимает поданный машинистом крана порожний раздаточный бункер, устанавливает его на площадку приeма бетона и расстроповывает.



     - после укладки верхнего слоя бетонной смеси бетонщик Б2 производит заглаживание открытой поверхности бетона.

     2.5. Основные указания по организации производства



     Бетонирование конструкций выполнять в соответствии с указаниями основного проекта и требованиями СНиП 3.03.01-87 "Несущие и ограждающие конструкции"



     Доставка и приeм бетонной смеси.



     Состав бетонной смеси, приготовление, правила приeмки, методы контроля и транспортирование должны соответствовать ГОСТ 7473-94.



     Запрещаетсядобавлять воду на месте укладки бетонной смеси для увеличения еe подвижности.



     Транспортирование и подачу бетонной смеси следует осуществлять специализированными средствами, обеспечивающими сохранение заданных свойств бетона. Доставку бетона производить автосамосвалами, автобетоновозами или автобетоносмесителями с разгрузкой в поворотные бункеры.



     Подготовка к бетонированию



     Бетонную смесь следует укладывать на подготовленное и расчищенное основание, выверенное по проектной отметке.



     Непосредственно перед бетонированием опалубку необходимо очистить от мусора и грязи, а арматуру от отслаивающейся ржавчины. Щели в деревянной, фанерной и металлической опалубок следует покрыть смазкой, а поверхности бетонной, железобетонной и армоцементной опалубки смочить. Поверхность ранее уложенного бетона должна быть очищена от цементной плeнки и увлажнена или покрыта цементным раствором.



     Подача и укладка бетонной смеси.



     Бетонные смеси следует укладывать горизонтальными слоями одинаковой толщины (~0,3х0,5 м) без разрывов с направлением укладки в одну сторону во всех слоях. Укладку следующего слоя бетонной смеси необходимо производить до начала схватывания бетона предыдущего слоя. Верхний уровень уложенной бетонной смеси должен быть на 50х70мм ниже верха щитов опалубки.



     Допускаемую высоту свободного сбрасывания бетонной смеси принимать по таблице2 СНиП 3.03.01-87. При большей высоте сбрасывания смеси, во избежание еe расслоения, спуск еe в вертикальные конструкции следует осуществлять по виброжелобам, наклонным лоткам или желобам, обеспечивающим медленное сползание смеси в опалубку.



     Укладка бетонной смеси без рабочих швов разрешается при следующих условиях:



     - бетонирования стен по ярусам, не превышающим 3 м.



     При большей высоте участков, бетонируемых без рабочих швов, необходимо устраивать перерывы для осадки бетонной смеси. Продолжительность перерыва для обеспечения осадки уложенного бетона устанавливается строительной лабораторией, должна быть не менее 40 мин, но не превышать 2 часов.



     При организации рабочих швов их поверхность должна быть перпендикулярна оси бетонируемых колонн или поверхности стен. Рабочие швы (по согласованию с проектной организацией) допускается устраивать при бетонировании:



     - стен на отметках верха фундамента и низа перекрытия;



     В процессе бетонирования и по окончании его принимать меры к предотвращению сцепления с бетоном пробок, элементов опалубки и временных креплений.



     Уплотнение бетонной смеси.



     Уплотнение бетонной смеси осуществлять вибрированием с помощью глубинных вибраторов. Шаг перестановки глубинных вибраторов не должен превышать 1,5 радиуса их действия. Наибольшая толщина укладываемого слоя не должна превышать 1,25 длинны рабочей части вибратора, а при расположении вибратора под углом до 35° толщина слоя должна быть равна вертикальной проекции его рабочей части. Глубина погружения вибратора в бетонную смесь должна обеспечивать углубление его в ранее уложенный слой на 510 см.



     В местах, где арматура, закладные изделия или опалубка препятствуют надлежащему уплотнению бетонной смеси вибраторами, еe следует дополнительно уплотнить штыкованием.



     При уплотнении бетонной смеси необходимо следить затем, чтобы вибраторы не соприкасались с арматурой каркаса. Не допускается опирание вибраторов на арматуру, закладные изделия, тяжи и другие элементы крепления опалубки.



     Выдерживание и уход за бетоном.



     В период твердения бетон необходимо защищать от попадания атмосферных осадков или потерь влаги. В последующем поддерживать температурновлажностный режим с созданием условий, обеспечивающих нарастание его прочности.



     При бетонировании конструкций в зимнее время мероприятия по уходу за бетоном, порядок и сроки их проведения, контроль за их выполнением и сроки распалубки конструкций должны устанавливаться ППРк.



     Движение людей по забетонированным конструкциям и установка опалубки вышележащих конструкций допускаются после достижения бетоном прочности не менее 15 кг/см.



2.6. Особенность укладки бетонной смеси при возведении стен и перегородок



     Особенность укладки бетонной смеси при возведении стен и перегородок зависит от их толщины и высоты, а также вида используемой опалубки.



     При возведении стен в разборно-переставной опалубке смесь укладывают участками высотой не более 3 м. В стены толщиной более 0,5 м при слабом армировании подают бетонную смесь подвижностью 4...6 см. При длине более 20 м стены делят на участки по 7...10 м (рис.11, а)и на границе участков устанавливают разделительную опалубку. Бетонную смесь подают непосредственно в опалубку в нескольких точках по длине участка бадьями, виброжелобами, бетононасосами. При высоте стен более 3 м используют звеньевые хоботы, при этом смесь укладывают горизонтальными слоями толщиной 0,3...0,4 м с обязательным вибрированием.





ТТК. Бетонирование монолитных стен

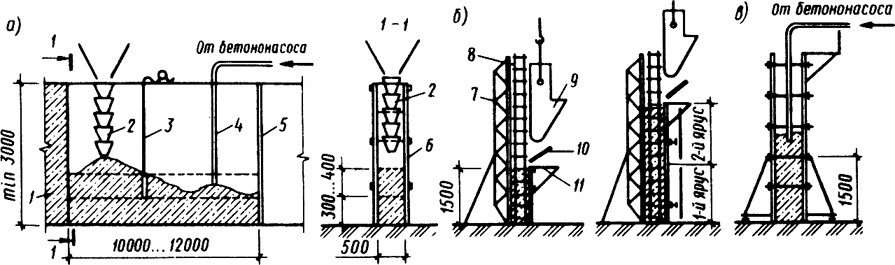

Рис.11. Укладка бетонной смеси в стены и перегородки:

а- в стены толщиной 0,5 м и высотой 3 м;

б- в тонкие стены и перегородки с подачей бетонной смеси бадьями;

в- то же, бетононасосом;

1 - ранее забетонированный участок стены; 2- звеньевой хобот с воронкой; 3- вибратор с гибким валом; 4- шланг бетононасоса; 5 - разделительная опалубка; 6- опалубка; 7 - наружный щит опалубки; 8 - арматурный каркас; 9- бадья с бетоном; 10- направляющий щит; 11 - подмости для рабочих





     Подавать смесь в одну точку не рекомендуется, так как при этом образуются наклонные рыхлые слои, снижающие качество поверхности и однородность бетона.



     В тонкие и густоармированные конструкции стен и перегородок укладывают более подвижные бетонные смеси (6...10 см). При толщине стены до 0,15 м бетонирование ведут ярусами высотой до 1,5 м (рис.11, б).С одной стороны опалубку возводят на всю высоту, а со стороны бетонирования - на высоту яруса. Это позволяет повысить качество и обеспечить удобство работы. Уложив бетонную смесь в первый ярус, наращивают опалубку следующего и т.д. При подаче бетонной смеси бетононасосом опалубка может быть выставлена сразу на всю высоту с обязательным условием, чтобы конец бетоновода был заглублен в укладываемую бетонную смесь (так называемое "напорное бетонирование", рис.11в).





3. УХОД ЗА БЕТОНОМ





     При ведении работ при температуре воздуха свыше 25 °С для предохранения бетона от ненормальных усадок, приводящих к появлению усадочных трещин, необходимо строго выполнять следующие правила:



     1. Применять быстротвердеющие п/ц, марка которых должна превышать марочную прочность бетона не менее, чем в 1,5 раза.



     2. Не допускается применение пуцолланового п/ц, шлакопортландцемента ниже М 400.



     3. Температура бетонной смеси при бетонировании не должна превышать 30 °С.



     4. При появлении на поверхности уложенного бетона трещин вследствие пластической усадки  допускается  его  повторное  вибрирование не позднее  чем через 0,5- час после окончания его укладки.



     5. Уход за бетоном  начинать  немедленно  после укладки  бетонной  смеси и отделки поверхности бетона;



     -  начальный уход осуществляют до момента приобретения бетоном прочности 0,5 Мпа, что составляет 4-8 часов и выражается в укрытии бетона влагоeмкими материалами (мешковина) при условии поддержания их во влажном состоянии.



     6. После снятия опалубки защищать поверхность бетона от быстрого  высыхания  под укрытием из мешковины в течение 2-х - 3-х суток.



     7. В зимний период при температуре ниже 0 °С осуществлять прогрев бетона с помощью греющей проволоки с утеплением опалубки по существующим режимам выдерживания, согласно технологических карт на электропрогрев.





4. ТРЕБОВАНИЯ К КАЧЕСТВУ ВЫПОЛНЕНИЯ РАБОТ





     Контроль качества и приeмка конструкций.



     4.1. На объекте ежесменно должен вестись журнал бетонных работ.



     4.2. При приeмке забетонированных конструкций, согласно требованиям действующих государственных стандартов, определять:



     - качество бетона в отношении прочности, а в необходимых случаях морозостойкости, водонепроницаемости и других показателей, указанных в проекте;



     - качество поверхностей;



     - наличие и соответствие проекту отверстий, проeмов и каналов;



     - наличие и правильность выполнения деформационных швов;



     - допустимость отклонений конструкций по таблице 11 СНиП 3.03.01-87*, в частности:



Параметр

Предельные отклонения

1. Отклонение линий плоскостей пересечения от вертикали или проектного наклона на всю высоту конструкций для:

фундаментов

20 мм

стен и колонн, поддерживающих монолитные покрытия и перекрытия

15 мм

стен и колонн, поддерживающих сборные балочные конструкции

10 мм

стен зданий и сооружений, возводимых в скользящей опалубке, при отсутствии промежуточных перекрытий

1/500 высоты сооружения, но не более 100 мм

стен зданий и сооружений, возводимых в скользящей опалубке, при наличии промежуточных перекрытий

1/1000 высоты  сооружения, но не более 50 мм

2. Отклонение горизонтальных плоскостей на всю длину выверяемого участка



20 мм

3. Местные неровности поверхности бетона при проверке двухметровой рейкой, кроме опорных поверхностей



5 мм

4. Длина или пролет элементов

±20 мм

5. Размер поперечного сечения элементов

+6 мм;

3 мм

6. Отметки поверхностей и закладных изделий, служащих опорами для стальных или сборных железобетонных колонн и других сборных элементов



5 мм

7. Уклон опорных поверхностей фундаментов при опирании стальных колонн без подливки



0,0007

8. Расположение анкерных болтов:

внутри контура опоры

5 мм

в плане вне

10 мм

по высоте



+20 мм

9. Разница отметок по высоте на стыке двух смежных поверхностей

3 мм





     Должны быть представлены документы (накладные, сертификаты, акты на скрытые работы и др.), подтверждающие качество примененных материалов, изделий и полуфабрикатов.



     4.3. Приeмку законченных бетонных и железобетонных конструкций или частей сооружений следует оформлять актом освидетельствования скрытых работ или актом на приeмку ответственных конструкций.





     Контроль качества и приeмка бетона.



     1. Контроль качества выполнения бетонных работ предусматривает его осуществление на следующих этапах:



     - подготовительном;



     - бетонирования (приготовления, транспортировки и укладки бетонной смеси);



     - выдерживания бетона и распалубливания конструкций;



     - приемки бетонных и железобетонных конструкций или частей сооружений.



     2. На подготовительном этапе необходимо контролировать:



     - качество применяемых материалов для приготовления бетонной смеси и их соответствие требованиям ГОСТ;

     - подготовленность бетоносмесительного, транспортного и вспомогательного оборудования к производству бетонных работ;



     - правильность подбора состава бетонной смеси и назначение ее подвижности (жесткости) в соответствии с указаниями проекта и условиями производства работ;



     - результаты испытаний контрольных образцов бетона при подборе состава бетонной смеси.



     3. Состав бетонной смеси должен подбираться строительной лабораторией. Состав, приготовление, транспортирование и укладка бетонной смеси, правила и методы контроля ее качества должны соответствовать ГОСТ 7473-94 и требованиям таблицы 1. Состав бетонной смеси в процессе работ должен корректироваться с учетом изменяющихся характеристик исходных материалов (вяжущих, заполнителей).





Таблица 1

Технические требования

Допускаемые отклонения

Контроль (метод, объем, вид регистрации)

1

2

3

     1. Число фракций крупного заполнителя при крупности зерен, мм:

     до 40;

     св.40

Не менее двух

Не менее трех

Измерительный, по ГОСТ 10260-82, журнал работ

     2. Наибольшая крупность заполнителей:

     для железобетонных конструкций;

     для плит;



     для тонкостенных конструкций;

     при перекачивании бетононасосом;



     в том числе зерен наибольшего размера лещадной и игловатой форм

Не более 2/3 наименьшего расстояния между стержнями арматуры

Не более 1/2 толщины плит

Не более 1/3-1/2 толщины изделия

Не более 0,33 внутреннего диаметра трубопровода

Не более 15% по массе

То же

     3. При перекачивании по бетоноводам содержание песка крупностью менее, мм

     0,14

     0,3

5-7%

15-20%

Измерительный, по ГОСТ 8736-93



     4. Транспортирование бетонной смеси необходимо осуществлять специализированными средствами, предусмотренными ППР.



     Принятый способ транспортирования бетонной смеси должен:



     - исключить попадание атмосферных осадков и прямое воздействие солнечных лучей;



     - исключить расслоение и нарушение однородности;



     - не допустить потерю цементного молока или раствора.



     5. Максимальная продолжительность транспортирования бетонной смеси должна устанавливаться строительной лабораторией с условием обеспечения сохранности требуемого качества смеси в пути и на месте ее укладки.



     6. Перед укладкой бетонной смеси должны быть проверены основания (грунтовые или искусственные), правильность установки опалубки, арматурных конструкций и закладных деталей. Бетонные основания и рабочие швы в бетоне должны быть тщательно очищены от цементной пленки без повреждения бетона, опалубка - от мусора и грязи, арматура - от налета ржавчины. Внутренняя поверхность инвентарной опалубки должна быть покрыта специальной смазкой, не ухудшающей внешний вид и прочностные качества конструкций.



     7. В процессе укладки бетонной смеси необходимо контролировать:



     - состояние лесов, опалубки, положение арматуры;



     - качество укладываемой смеси;



     - соблюдение правил выгрузки и распределения бетонной смеси;



     - толщину укладываемых слоев;



     - режим уплотнения бетонной смеси;



     - соблюдение установленного порядка бетонирования и правил устройства рабочих швов;



     - своевременность и правильность отбора проб для изготовления контрольных образцов бетона.



     Результаты контроля необходимо фиксировать в журнале бетонных работ.



     8. Контроль качества укладываемой бетонной смеси должен осуществляться путем проверки ее подвижности  (жесткости):



     - у места приготовления - не реже двух раз в смену в условиях установившейся погоды и постоянной влажности заполнителей;



     - у места укладки - не реже двух раз в смену.



     9. Подачу и распределение бетонной смеси необходимо осуществлять в соответствии с ППР (желобами, хоботами, виброхоботами, бадьями, ленточными конвейерами, бетононасосами и др.). При подаче бетонной смеси любым способом необходимо исключить расслоение и утечку цементного молока.



     10. Бетонная смесь должна укладываться в конструкции горизонтальными слоями одинаковой толщины, без разрыва, с последовательным направлением укладки в одну сторону во всех слоях. Толщина укладываемого слоя должна быть установлена в зависимости от степени армирования конструкции и применяемых средств уплотнения.



     11. При уплотнении бетонной смеси не допускается опирание вибраторов на арматуру и закладные изделия, тяжи и другие элементы крепления опалубки. Глубина погружения глубинного вибратора в бетонную смесь должна обеспечивать углубление его в ранее уложенный слой на 5-10 см. Шаг перестановки глубинных вибраторов не должен превышать полуторного радиуса их действия. Шаг перестановки поверхностных вибраторов должен обеспечивать перекрытие на 100 мм площадкой вибратора границы уже провибрированного участка.



     12. Укладка следующего слоя бетонной смеси допускается до начала схватывания бетона предыдущего слоя. Продолжительность перерыва между укладкой смежных слоев бетонной смеси без образования рабочего шва устанавливается строительной лабораторией. Верхний уровень уложенной бетонной смеси должен быть на 50-70 мм ниже верха щитов опалубки.



     13. Поверхность рабочих швов, устраиваемых при укладке бетонной смеси с перерывами, должна быть перпендикулярна к оси бетонируемых колонн и балок, к поверхности плит и стен. Возобновление бетонирования допускается производить по достижении бетоном прочности не менее 1,5 МПа.



     Рабочие швы по согласованию с проектной организацией допускается устраивать при бетонировании:



     - колонн - на отметке верха фундамента, низа прогонов, балок и подкрановых консолей, верха подкрановых балок, низа капителей колонн;



     - балок больших размеров, монолитно соединенных с плитами - на 20-30 мм ниже отметки нижней поверхности плиты, а при наличии в плите вутов - на отметке низа вута плиты;



     - плоских плит - в любом месте, параллельном меньшей стороне плиты;



     - ребристых перекрытий - в направлении, параллельном второстепенным балкам;



     - отдельных балок - в пределах средней трети пролета балок, в направлении, параллельном главным балкам (прогонам) в пределах двух средних четвертей пролета прогонов и плит;



     - массивов, арок, сводов, резервуаров, бункеров, гидротехнических сооружений, мостов и других сложных инженерных сооружений и конструкций - в местах, указанных в проектах.



     14. При укладке и уплотнении бетонной смеси необходимо соблюдать требования таблицы 2.





     Таблица 2

Технические требования

Допускаемые отклонения

Контроль (метод, объем, вид регистрации)

1

2

3

     1. Прочность поверхностей бетонных оснований при очистке от цементной пленки, МПа, не менее:

     водной и воздушной струей;

     механический металлической щеткой;

     гидропескоструйной или механической фрезой

0,3

1,5

5,0

Измерительный, по ГОСТ 10180-90,

ГОСТ 18105-86,

ГОСТ 22690-90, журнал работ

     2. Высота свободного сбрасывания



Измерительный, 2

     бетонной смеси в опалубку конструкций, м, не более:

     колонн;

     перекрытий;

     стен;

     неармированных конструкций;

     слабоармированных подземных

     конструкций в сухих и связных

     грунтах;

     густоармированных

5,0

1,0

4,5

6,0

4,5

3,0

раза в смену. журнал работ

     3. Толщина укладываемых слоев бетонной смеси:

     при уплотнении смеси тяжелыми

     подвесными вертикально расположенными вибраторами;







     при уплотнении смеси подвесными

     вибраторами, расположенными

     под углом (до 30%) к вертикали;

На 5-10 см меньше длины рабочей части вибратора

Не более вертикальной проекции длины рабочей части вибратора

Измерительный, 2 раза в смену, журнал работ

     при уплотнении смеси ручными

     глубинными вибраторами;

     при уплотнении смеси поверхностными вибраторами в конструкциях:

     неармированных;

     с одиночной арматурой;

     с двойной арматурой

Не более 1,25 длины рабочей части вибратора

40

25

12





     15. Состав мероприятий на этапе выдерживания бетона, уход за ним и последовательность распалубливания конструкций устанавливается ППР с соблюдением следующих требований:



     - поддержания температурно-влажностного режима, обеспечивающего нарастание прочности бетона заданными темпами;



     - предотвращения значительных температурно-усадочных деформаций и образования трещин;



     - предохранения твердеющего бетона от ударов и других механических воздействий;



     - предохранения в начальный период твердения бетона от попадания атмосферных осадков или потери влаги.



     16. Движение людей по забетонированным конструкциям и установка на них опалубки вышележащих конструкций допускается после достижения бетоном прочности не менее 1,5 МПа.



     17. Распалубливание забетонированных конструкций допускается при достижении бетоном прочности.



     18. Обнаруженные после распалубливания дефектные участки поверхности (гравелистые поверхности, раковины) необходимо расчистить, промыть водой под напором и затереть (заделать) цементным раствором состава 1:2-1:3.



     19. Контроль качества бетона предусматривает проверку соответствия фактической прочности бетона в конструкции проектной и заданной в сроки промежуточного контроля, а также морозостойкости и водонепроницаемости требованиям проекта.



     20. При проверке прочности бетона обязательными являются испытания контрольных образцов бетона на сжатие.



     Контрольные образцы должны изготовляться из проб бетонной смеси, отбираемых на месте ее приготовления и непосредственно на месте бетонирования конструкций (для испытания на прочность). На месте бетонирования должно отбираться не менее двух проб в сутки при непрерывном бетонировании для каждого состава бетона и для каждой группы бетонируемых конструкций. Из каждой пробы должны изготовляться по одной серии контрольных образцов (не менее трех образцов).



     Испытание бетона на водонепроницаемость, морозостойкость следует производить по пробам бетонной смеси, отобранным на месте приготовления, а в дальнейшем - не реже одного раза в 3 месяца и при изменении состава бетона или характеристик используемых материалов.



     21. Результаты контроля качества бетона должны отражаться в журнале и актах приемки работ.



5. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ



      Ведомость основных машин, механизмов, приспособлений и оснастки (Таблица 3).



Таблица 3

N п.п.

Наименование

Марка и параметры

Ед. изм

Количество

Примечание

1

Бункер поворотный

БП-0,5

шт.

3

ГОСТ 21807-76*

Бункер поворотный

БП-1,0

шт.

3

ГОСТ 21807-76*

2

Строп 4ТТК. Бетонирование монолитных стен ветвевой

4ск1-8,0/5000 4ск-8,0/5000

шт.

2

ГОСТ 25573-82

РД 10-33-93

3

Строп универсальный

УСК 1-3,2/6000

шт.

2

РД 10-33-93

Строп 2(х) петлевой

СКП1-3,2/6000

шт.

1

ГОСТ 25573-82

4

Вибратор для уплотнения бетонной смеси

ИВ-66 Дн=38 (глубинный)

шт.

2

Каталог ЦНИИОМПТ

Вибратор для уплотнения бетонной смеси

ИВ-47А Дн=76 (глубинный)

шт.

2

Каталог ЦНИИОМТП

Вибратор для уплотнения бетонной смеси

ИВ-92 (поверхностный)

шт.

2

Каталог ЦНИИОМТП

Вибратор для уплотнения бетонной смеси

СО-131А (виброрейка)

шт.

1

Каталог ЦНИИОМТП

5

Машинка для заглаживания бетонных поверхностей

СО-135

шт.

1

Каталог ЦНИИОМТП

6

Лоток приeмный

VТТК. Бетонирование монолитных стен2,0 мТТК. Бетонирование монолитных стен

шт.

1

ГОСТ 21807-76*

7

Маячная рейка

шт.

2

инв.

8

Рейка 2(х) м. с уровнем

шт.

1

ЦНИИОМТП р.ч. 3295.10.000

9

Правило универсальное

шт.

2

Каталог ЦНИИОМТП

10

Гладилка стальная строительная

шт.

2

ГОСТ 10403-80

11

Лопата стальная строительная

ЛП/ЛР

шт.

2/2

ГОСТ 3620-76

12

Щетка механическая

шт.

1

инв.

13

Каска строительная

шт.

3

ГОСТ 12.4.087-84

14

Пояс предохранительный

шт.

2

ГОСТ Р 50849-96

15

Трансформатор

ТД- 300

шт.

1

16

Приемная воронка

по месту

шт.

2

17

Скребок металлич.

шт.

1

р.ч.568-75 ЦНИОМТП

18

Рулетка металлич.

шт.

1

ГОСТ 7502-98

19

Кельма

шт.

2

ГОСТ 9533-81

20

Канат страховочный

шт.

1

ГОСТ 12.3.107-83





6. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ





     1. Бетонирование конструкций зданий и сооружений производить с соблюдением требований СНиП 12-03-2001 "Безопасность труда в строительстве", СНиП 12-04-2002 "Строительное производство" ч. 2, должностных инструкций и ППР.



     2. Ежедневно перед началом укладке бетона в опалубку необходимо проверять состояние тары, опалубки и средств подмащивания. Обнаруженные неисправности следует незамедлительно устранять.



     3. Перед началом укладки бетонной смеси виброхоботом необходимо проверять исправность и надeжность закрепления всех звеньев виброхобота между собой и к страховочному канату.



     4. Поворотные бункера (бадьи) для бетонной смеси должны удовлетворять ГОСТ 21807-76.



     5. Перемещение загруженного или порожнего бункера разрешается только при закрытом затворе.



     6. При укладке бетона из бадей или бункера расстояние между нижней кромкой бадьи или бункера и ранее уложенным бетоном или поверхностью, на которую укладывают бетон, должно быть не более 1 м, если иные расстояния не предусмотрены проектом производства работ.



     7. Открывание бункера выполняет бетонщик после остановки стрелы крана и находясь не под бункером и стрелой крана. Разгрузка тары на весу должна производится равномерно в течение не менее 5 секунд.



     8. Мгновенная разгрузка тары на весу запрещается.



     9. Рабочие, укладывающие бетонную смесь на поверхности, имеющие уклон более 20, должны пользоваться предохранительными поясами.



     10. При уплотнении бетонной смеси электровибраторами перемещать вибратор за токоведущие шланги не допускается, а при перерывах в работе и при переходе с одного места на другое электровибраторы необходимо выключать.



     11. Особые условия обеспечения безопасного производства работ при паро -, электропрогреве, использование химических добавок и др. должны решаться в составе ППР.



     12. Запрещается переход бетонщиков по незакреплeнным в проектное положение конструкциями средствам подмащивания, не имеющим ограждения или страховочного каната.



     13. В каждой смене должен быть обеспечен постоянный технический надзор со стороны прорабов, мастеров, бригадиров и других лиц, ответственных за безопасное ведение работ, следящих за исправным состоянием лестниц, подмостей и ограждений, а так же за чистотой и достаточной освещенностью рабочих мест и проходов к ним, наличием и применением предохранительных поясов и защитных касок.









Материал подготовил Демьянов А.А.





Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
