Угловский известняк– искусственный декоративный камень, состоящий из плиток, имитирующих узкие каменные пласты, уложенные слоями.

 Эта облицовочная плитка - позиционируется нами как фасадная плитка, однако наряду с облицовкой фасадов она так же хороша и при облицовке цоколей зданий и при устройстве внутренних интерьеров домов, при устройстве подпорных стенок в ландшафтном дизайне садов.

 Квадратный метр этой фасадной плитки весит примерно 48 кг, что позволяет, облицовывать фасады, цоколя и стены этой плиткой, используя лишь только специальные плиточные клеи.

 При монтаже плитки на фасады, цоколя и стены зданий не требуется заделки швов, что добавляет естественности и упрощает работу по облицовке стен.

Технические характеристики

Размер:49x9,5 сме

 Толщина:3 см

Цвета:

Дополнительно угловые элементы:

По желанию заказчика разрабатывается и подбирается любое цветовое решение этого искусственного камня

 Искусственный камень- декоративная облицовочная плитка, является универсальным отделочным материалом, предназначенным для облицовки цоколей и фасадов домов, отделки внутренних стен при устройстве интерьеров, а так же широко используется в ландшафтном дизайне.

 Изготавливается искусственный декоративный камень из высококачественного портландцемента с добавлением ряда импортных наполнителей. Во многих случаях изделия из искусственного декоративного камня имеют физические характеристики лучше, чем у натурального камня.

Водонепроницаемый бетон:

 Получение плотных водонепроницаемых бетонов чрезвычайно актуально в гидротехническом и водохозяйственном строительстве.

 Эксплуатируемые в условиях атмосферных воздействий и знакопеременных температур, контактирующие с водой и слабоагрессивными средами (морская вода, коммунальные сточные воды и т.п.) бетонные сооружения подвергаются серьезным химическим и температурным нагрузкам, приводящим к циклическим процессам замораживания - размораживания. Следствием является, как правило, дальнейшее развитие капиллярно-пористой структуры материалы и резкое снижение его долговечности.

 Причиной разветвленной сети капилляров и пор в бетоне является, в частности, вода затворения. Чтобы получить удобоукладываемую бетонную массу, воды добавляется существенно больше, чем необходимо для химических процессов схватывания - твердения (образования труднорастворимых гидросиликатов и гидроалюминатов кальция). Остающаяся в теле бетона не связанная вода, испаряясь со временем, приводит к образованию пористой структуры.

 Применение пластификаторов и суперпластификаторов, снижающих водо-цементное отношение при сохранении реологических свойств бетонной массы, частично решает проблему уплотнения бетонной массы. Процессы механического (вибрационного) уплотнения также способствуют снижению количества капилляров и пор.

 Тем не менее в бетоне сохраняется постоянно действующий очаг коррозии - свободная известь (гидроксид кальция), которая водорастворима и, следовательно, вымывается водой в сооружениях, с ней контактирующих. Поверхностная карбонизация устьев пор за счет взаимодействия с углекислотой и образования труднорастворимого карбоната кальция - процесс, условно говоря, не являющийся окончательным. Под действием некоторого избытка СО2 как в атмосфере, так и в углекислотных водах карбонат кальция обратимо превращается в водорастворимый гидрокарбонат, усугубляющий коррозию.

 Нейтрализация свободной извести в ряде случаев решается с помощью так называемого пенетрирования, т.е. самопроизвольного проникновения в поры гидравлически активных веществ, вступающих в химическую реакцию с гидроксидом кальция. Достаточно популярный и широко рекламируемый в настоящее время способ химического уплотнения бетона получил название проникающей гидроизоляции. Метод довольно трудоемок, недешев и не гарантирует стабильных результатов на бетоне разного возраста, сорта и состояния поверхности.

 Идея уплотнения бетона на стадии изготовления путем комплексного воздействия с целью снижения водопотребности и одновременного связывания гидроксида кальция получила реализацию в создании суперпластификатора BETOCRET 406 (FM)- высокоэффективной добавки в бетоны.

Действие композиции основано на синергетическом эффекте (взаимном усилении действия) составляющих добавки:

 · Пластифицирующем действии комбинации высокоэффективных поверхностно-активных веществ, позволяющих оптимальным образом совместить гидрофильные частицы цемента с гидрофобными заполнителями - песком и щебнем, что и приводит к существенной экономии воды и сокращению капиллярно-пористого пространства.

· Химической реакции между высокоактивной пуццолановой составляющей добавки со свободной известью и водой с образованием труднорастворимых гелевых структур, закупоривающих капилляры и поры.

 Небольшое количество добавки (~2% к весу цемента) обеспечивает получение прочной водонепроницаемой структуры материала, устойчивого к кислотным дождям и сточным водам, морозу и размораживающим солям, углекислотным и сульфатным водам.

 В табл.1 представлены свойства бетонной смеси и затвердевшего бетона.

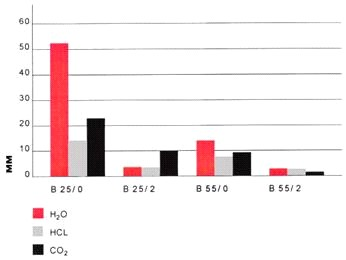

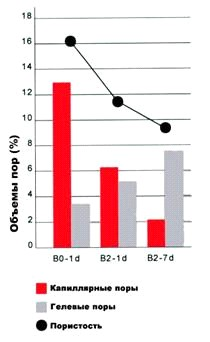

На схемах 1 и 2 показаны изменения объемов капилляров и пор и степень воздействия агрессивных сред на бетон с добавкой BETOCRET 406 (FM)в сравнении с немодифицированным бетоном.

Табл. 1. Рецептура (кг/м(3)) и свойства бетона

Применениесуперпластификатора BETOCRET 406 (FM)позволяет за счет сокращения порового пространства уменьшить водопоглощение бетона более чем в 10 раз.

Сертификаты:

(см. ярлык Техническая библиотека)
