Металлочерепица Monterey



Металлочерепица «Monterey» надежный, качественный, красивый кровельный материал, в котором сочетаются эффектный черепичный рисунок и практичность. Металлочерепица идеально подходит для строительства и ремонта кровель зданий с небольшой этажностью.

 Крыша, выполненная с применением кровли «Monterey» представляет собой герметичную конструкцию. Панели, нарезанные по длине ската, монтируются внахлест. Количество стыков на поверхности кровли минимально. Линии нахлеста дополнительно защищены специальной водяной канавкой на гребне волны нижней панели. Она служит для прекращения доступа воды и отвода по канавке к карнизу. Таким образом, кровли «Monterey» надежно защищает дом от осадков.

 Одно из достоинств металлочерепицы - несложный монтаж. Для монтажа не нужна тяжелая сплошная обрешетка, достаточно лишь ребристой обрешетки.

 С кровельными листами «Monterey» легко работать, поскольку они имеют небольшой вес, благодаря чему листы можно поднимать на крышу даже вручную.

 Металлочерепица имеет большую цветовую гамму. Возможные царапины на поверхности легко закрашиваются краской.

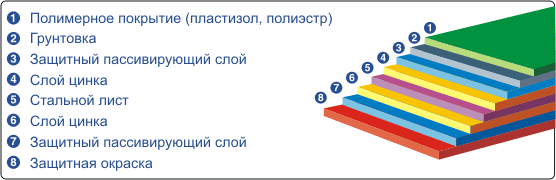

Структура покрытия

Металлочерепица Monterey

В качестве сырья для изготовления металлочерепицы применяется холоднокатаная сталь толщиной 0,55 мм. После прокатки стальной лист подвергается с обеих сторон горячему оцинкованию, при этом поверхность становится устойчивой к коррозии. Затем поверхность пассивируется и грунтуется. Далее на основу наносится слой цветного пластика и полимеризуется при температуре 230 градусов. В результате получается покрытие, устойчивое к воздействию солнечных лучей и колебаниям температуры.

 Поперечный шаг металлочерепицы от 150 до 400 мм. (чем меньше шаг, тем больше расход металла на одной и той же длине).

 Длины выполняется с точностью +5/-5 мм.

 Максимальная высота гофра 39 мм.

Рекомендуемые размеры металлочерепицы



1220

2970

4720

1570

3320

5070

1920

3670

5420

2270

4020

5770

2620

4370

6120

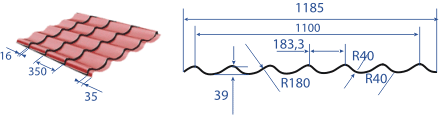

Металлочерепица МтЧ-0,50-1100/1185



Металлочерепица Monterey

Технические характеристики



Толщина листа, мм

Ширина листа, м

Монтаж. ширина листа, м

Поперечный шаг, мм

Высота гофра, мм

Площадь сечения, кв.см

Масса 1 м.п, кг

0,50

1,185

1,1

150-400

до 39

6,25

5,70

Металлочерепица МтЧ-0,55-1100/1185



Металлочерепица Monterey

Технические характеристики



Толщина листа, мм

Ширина листа, м

Монтаж. ширина листа, м

Поперечный шаг, мм

Высота гофра, мм

Площадь сечения, кв.см

Масса 1 м.п, кг

0,55

1,185

1,1

150-400

до 39

6,88

6,24

Доборные элементы для металлочерепицы:

1. Конек плоский

 2. Конек фигурный

 3. Конек полукруглый 1

 4. Конек полукруглый 2

 5. Ендова

 6. Накладка ендовы

 7. Примыкание

 8. Фронтонная плана

 9. Карнизная планка

 10. Угол наружный

 11. Угол внутренний

 12. Снеговой барьер

Конек плоский



Марка профиля

ПОМ1

Толщина заготовки, мм

0,5

Длина профиля, мм

до 3000

Масса, кг

1,796

Примечание

масса 1 м.п

Металлочерепица Monterey

Конек фигурный



Марка профиля

ПОМ2

Толщина заготовки, мм

0,5

Длина профиля, мм

до 3000

Масса, кг

1,796

Примечание

масса 1 м.п

Металлочерепица Monterey

Конек полукруглый 1



Марка профиля

ПОМ3

Толщина заготовки, мм

0,55

Длина профиля, мм

до 1250

Масса, кг

2,700

Примечание

масса 1 шт

Металлочерепица Monterey

Конек полукруглый 2



Марка профиля

ПОМ4

Толщина заготовки, мм

0,55

Длина профиля, мм

до 1250

Масса, кг

3,373

Примечание

масса 1 шт

Металлочерепица Monterey

Ендова

Марка профиля

ПОМ5

Толщина заготовки, мм

0,55

Длина профиля, мм

до 3000

Масса, кг

2,698

Примечание

масса 1 м.п

Металлочерепица Monterey

Накладка ендовы



Марка профиля

ПОМ6

Толщина заготовки, мм

0,55

Длина профиля, мм

до 3000

Масса, кг

1,347

Примечание

масса 1 м.п

Металлочерепица Monterey

Примыкание

Марка профиля

ПОМ7

Толщина заготовки, мм

0,55

Длина профиля, мм

до 3000

Масса, кг

1,796

Примечание

масса 1 м.п

Металлочерепица Monterey

Фронтонная планка



Марка профиля

ПОМ8

Толщина заготовки, мм

0,55

Длина профиля, мм

до 3000

Масса, кг

1,079

Примечание

масса 1 м.п

Металлочерепица Monterey

Карнизная планка



Марка профиля

ПОМ9

Толщина заготовки, мм

0,55

Длина профиля, мм

до 3000

Масса, кг

0,950

Примечание

масса 1 м.п

Металлочерепица Monterey

Угол наружный



Марка профиля

ПОМ10

Толщина заготовки, мм

0,55

Длина профиля, мм

до 3000

Масса, кг

1,079

Примечание

масса 1 м.п

Металлочерепица Monterey

Угол внутренний

Марка профиля

ПОМ11

Толщина заготовки, мм

0,55

Длина профиля, мм

до 3000

Масса, кг

1,079

Примечание

масса 1 м.п

Металлочерепица Monterey

Снеговой барьер



Марка профиля

ПОМ12

Толщина заготовки, мм

0,55

Длина профиля, мм

до 3000

Масса, кг

0,898

Примечание

масса 1 м.п

Металлочерепица Monterey

Методика расчета металлочерепицы



Исходные данные:

 Ширина габаритная - 1,18 м;

 Ширина монтажная - 1,1 м;

 Толщина металла - 0,55 мм;

 Вес 1 пог.м. - 5,44 кг;

 Поперечный шаг - 350 мм;

 Максимальная высота гофра - 39 мм;

 Высота гофра для вертикального соединения - 15 мм;

 Расстояние от нижней кромки листа до поперечной волны: max - 45 мм; min - 15 мм.



Расчет для горизонтального соединения (количества листов на кровлю):

 Согласно исходным размерам ширины листа металлочерепицы и заданного размера кровли по коньку, расчет количества листов производится делением длины по коньку на монтажную ширину листа. Полученное число округляется в большую сторону до целого количества листов. Нахлест листов для монтажа составляет 80 мм.



Расчет для вертикального соединения

 Расчет для вертикального соединения листов металлочерепицы применяется в случае, если ширина крыши по карнизу превышает допустимые размеры, и осуществляется следующим образом:

 Заданный размер (длина ската) делится на приблизительно равные части, но не более 6 м с учетом не рекомендуемых размеров металлочерепицы (см. прайс-лист).

 К одной из частей добавляется нахлест от 175 мм до 300 мм с учетом не рекомендуемых размеров, указанных в прайс-листе. Так как расстояние от нижней кромки листа до поперечной волны является стандартным (заданным) размером, это позволяет наиболее точно выполнить расчет.



Пример

 Длина ската равна 9.8 м

 Выбираем размеры листов: один лист - 5,1 м, один лист - 4,7 м.

 Выбираем нахлест 0,180 м и добавляем к тому листу, который не попадает в не рекомендуемые размеры из прайс-листа, т.е. 4,7м + 0,180м. = 4,88м.

 Таким образом, получаем размеры листов для вертикального соединения: один лист - 5,1 м, один лист - 4,88 м.



Примечание

 Если длина ската требует более двух вертикальных соединений, то расчет производится аналогично показанному примеру.

 Используя вертикальное соединение при кровле необходимо учесть, что первым ложится лист, на который добавляется нахлест.



Каталог цветов:

 (См. гиперссылку)
