Лекция 16.

Выбор глубины заложения фундаментов



При проектировании фундаментов (т.е. определения основных его размеров) необходимо обеспечить надежное существование сооружений.

Деформации оснований значительно больше деформаций конструкций здания (1/100; 1/200; 1/300 – пролета конструктивного элемента).

Осадки же фундаментов могут определяться десятками сантиметров. (Su = 30 см – для сооружений дымовых труб.)

№ 16  Выбор глубины залож. фундДанное обстоятельство объясняется тем, что свойства грунтов значительно отличаются от подобных характеристик других строительных материалов:

для грунта Е0 = 2…200 МПа

для конструкций Е =600×103 МПа                т.е. грунт во много раз более деформируемый материал, и от его деформаций зависит состояние надземных конструкций.

Выбор глубины заложения фундаментов – очень важный момент в проектирование фундаментов.

Это определение прежде всего несущего слоя (пласта) грунта.

№ 16  Выбор глубины залож. фундНужно ли заглублять фундаменты?

1.     Верхние грунты, как правило, слабые (почвенный слой + органические вещества).

2.     Верхние слои грунта систематически получают перемещения (пучение, усадка, набухание)

3.     Верхние слои грунта могут разрушаться, терять свою прочность. (Пример – алевралиты г. Братска)



Р = 200 МПа                          Р = 8 МПа

№ 16  Выбор глубины залож. фундв сухом состоянии-            во влажном

- скальная порода                 состоянии

В открытом котловане алевралит через несколько дней превращается в щебень…дресву…суглинок.

№ 16  Выбор глубины залож. фундПроисходит так называемый процесс выветривания; изменение механических характеристик грунта, что приводит к неожиданным неравномерным осадкам.









Глубина заложения фундаментов определяется 3мя  факторами:

I.       Инженерно-геологическими условиями.

II.    Климатическими особенностями района строительства.

III.  Конструктивными особенностями возводимого здания, а также соседних сооружений.



I. Инженерно-геологические условия

(На каждой площадке они разнообразны - специфичны).

Инженерно-геологические изыскания предоставляют в распоряжение проектировщиков – разрез (профиль).

 Все инженерно-геологические условия на строительной площадке можно свести к трем схемам:

         1-схема

№ 16  Выбор глубины залож. фунд







Как определить слабый грунт или надежный (прочный)?



№ 16  Выбор глубины залож. фундЕсли R

         W

          S > Su ; Е0 < 8 МПа

Но это еще зависит и от возводимого сооружения.

При E0 = 10 МПа – для пяти этажного здания – надежный грунт

При E0 =10 МПа – для высотных зданий (10…16 этажей) - ? (необходимо принимать  решение в зависимости от вида нагружения).

Напластование грунтов обычно бывает слоистое.

№ 16  Выбор глубины залож. фунд

Н

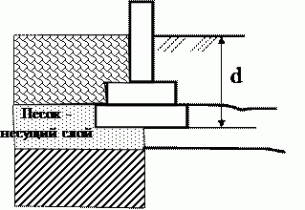

Оба слоя надежные, на какой ставить фундамент?

Здесь уже вопрос должен решаться экономически (Т.Э.П.)


№ 16  Выбор глубины залож. фунд№ 16  Выбор глубины залож. фунд

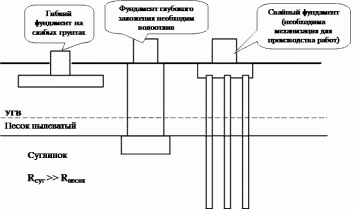

   2-схема    (С поверхности залегает слабый грунт, который на некоторой глубине подстилается надежным).

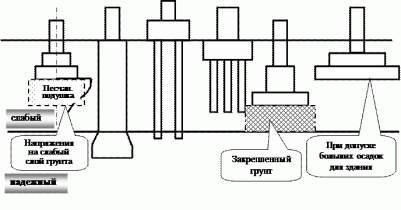

Примерные варианты по глубине заложения фундаментов (мероприятия  по улучшению свойств основания):



№ 16  Выбор глубины залож. фунд№ 16  Выбор глубины залож. фунд№ 16  Выбор глубины залож. фунд

   3-схема

(слоистое напластование грунтов)

    № 16  Выбор глубины залож. фунд

Такой геологический разрез может иметь несколько напластований по глубине.

Все варианты фундаментов 2-схемы применимы и для 3 схемы.

При реальном напластовании грунтов возможно множество комбинаций в вариантах глубины заложения фундамента.



II.               Климатические особенности района

При промерзании  грунта вода, заполняющая поры между частицами, расширяется и деформирует грунт, выпучивая его кверху.

№ 16  Выбор глубины залож. фунд



Пучению подвержены пылеватые пески, суглинки и глины – мягкопластичные и текучие.



Глинистые грунты могут не испытывать пучения при низком У.Г.В. (НУГВ

№ 16  Выбор глубины залож. фунди при нахождении их в твердом и полутвердом состоянии,  т.е. при

W < WР+0,25ЈР ;   ЈL < 0,25

При такой влажности пучение происходит ~1% - что считается незначительным и в расчет не принимается. Однако при проектировании необходимо учитывать, что влажность W, определенная при изыскании, в процессе строительства может изменяться (снятие травяного покрова, нарушение естественного стока и т. п.). Очень часто влажность грунтов возрастает со временем  или поднимается УГВ. В этом случае непучинистые грунты могут переходить в категорию пучинистых.

Поэтому необходимо осторожно подходить к решению (определению) dзалож. фунд. в глинистых грунтах.

Если грунты пучинистые, то фундамент нужно закладывать ниже расчетной глубины промерзания.



d > df







где df – расчетная глубина сезонного промерзания грунта – это глубина промерзания около возводимого фундамента.

№ 16  Выбор глубины залож. фунд

df = f (температуры помещения, высоты фундамента и т.д.)







df =kh dfn





dfn – нормативная глубина сезонного промерзания грунта (среднее значение максимальной глубины промерзания за 10 лет под очищенной от снега поверхностью).



dfn = dо


№ 16  Выбор глубины залож. фунд







kh = 0,4…1,1 – коэффициент влияния теплового режима зданий на промерзание грунта у наружных стен.

При dfn > 2,5 м – необходим теплотехнический расчет.

Мt  - безразмерный коэффициент, числено равный сумме абсолютных значений отрицательных среднемесячных температур за зиму в данном районе.

dо – коэффициент, зависящий от свойств грунта;

Для Европейской территории нашей страны dfn – можно определить по карте.


№ 16  Выбор глубины залож. фундdо = 0,23 – глина, суглинок

dо = 0,28 – супесь, мелкий песок

dо = 0,30 – крупный песок, гравий









III.           Конструктивные особенности возводимого здания, а также соседних сооружений.

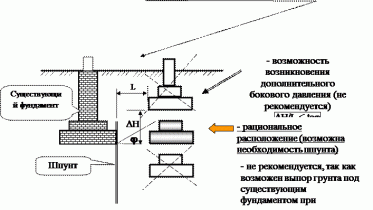

1.     Наличие фундаментов существующих (примыкающих) зданий.

2.     Наличие фундаментов под оборудования.

3.     Наличие тоннелей и коммуникаций.

4.     Наличие подвала.

5.     Способ производства работ

№ 16  Выбор глубины залож. фунд






























№ 16  Выбор глубины залож. фунд№ 16  Выбор глубины залож. фундАналогично и влияние фундаментов существующего оборудования.

№ 16  Выбор глубины залож. фунд3    4

№ 16  Выбор глубины залож. фунд

Необходимо исключить возможность выпирания  грунта и возможность промерзания грунта со стороны подвала во время производства работ

 dmin































Если фундамент закладывают на различную глубину (наружные и внутрение стены), то необходим постепенный (плавный) переход от одной глубины к другой.







№ 16  Выбор глубины залож. фунд
№ 16  Выбор глубины залож. фунд





























№ 16  Выбор глубины залож. фунд5  На глубину залегания фундамента влияет так же и способ производства работ

№ 16  Выбор глубины залож. фунд№ 16  Выбор глубины залож. фундПроизводство работ                d



Необходимость удовлетворения требований:

 1 – сохраность структуры грунта;

 2 – учет возможности строительной организации;

 3 – обеспечить максимум сборных и механизированых работ.

№ 16  Выбор глубины залож. фунд
