Лекция №8 Унификация конструкций

Унификация конструкций поршневых компрессоров производится по двум направлениям – по цилиндрам и по базам.

При унификации по цилиндрам получается ряд различных по производительности компрессоров за счет изменения количества цилиндров и частоты вращения коленчатого вала. Этот метод применяется для получения компрессоров одинаковых назначений и конечных давлений, но разных производительностей. При этом унифицируются следующие узлы и детали:

- цилиндры и их крышки;

- клапаны;

- поршни с поршневыми кольцами;

- шатуны;

- штоки и крейцконфы (в крейцконфных машинах);

Унификация по цилиндрам производится в вертикальных, угловых и оппозитных компрессорах.

Примером унификации по цилиндрам могут служить компрессоры Пензенского компрессорного завода 2ВМ10-40/8 и 4ВМ10-100/8).

При унификации по базам получается ряд компрессоров, различных по назначению, производительности  давлению, но имеющих одинаковые поршневые усилия и максимальную мощность. При этом унифицируются следующие узлы и детали:

- рамы;

- коленчатые валы;

- шатуны;

- штоки;

- крейцкопфы;

- коренные подшипники;

- смазочная аппаратура для смазки механизма движения.

Комплект вышеперечисленных узлов и деталей называется нормальной базой.

Примером унификации по базам может служить разработка специальных компрессоров на базе воздушных общего назначения на компрессоростроительных заводах страны )КрК3, з-д «БореЦ», ПКЗ и т.д.) Компрессор 4ГМ25Лекция №8 Унификация конструкцийЛекция №8 Унификация конструкцийСУХЛ4 – многослужебный компрессор



Схемы охлаждения



Температура газа, высасываемого  в первую ступень компрессора, t1I и температура воды, поступающей на его охлаждение, t1в определяются по техническому заданию. При установлении этих величин для техзадания надо иметь в виду. Что температуры как всасываемого газа в первую ступень, так и воды, идущей на охлаждение, обычно зависят от места забора всасываемого газа и воды и температуры окружающей среды. Последняя зависит от географического положения местности, от времени года и изменяется даже в течение суток в зависимости от времени и метрологических условий. Наихудшими условиями для работы компрессора будут такие, при которых t1I и  t1в будут наибольшими.

На основании анализа условий работы компрессора и температур в данной местности устанавливаются для технического задания  t1I и t1в как средние величины за наиболее благоприятный период времени работы компрессора.

Температура газа, всасываемого в каждую последующую ступень, кроме первой, будет зависеть от охлаждения его в межступенчатом холодильнике, что, в свою очередь, зависит от схемы и конструкции охладителей, состояния и величины теплопередающей поверхности холодильника, а также от температуры охлаждающей воды.

Применяются три системы (схемы) охлаждения:

1.     Последовательная

2.      Параллельная

3.      Последовательно-параллельная (смешанная).

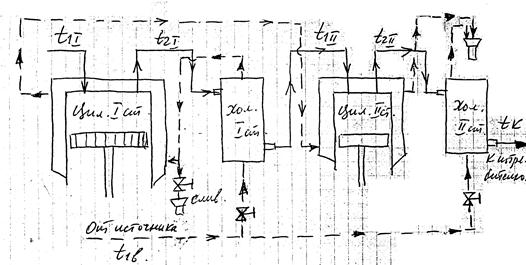

Лекция №8 Унификация конструкций

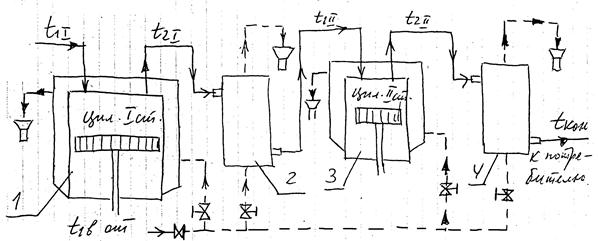

1 – цилиндр I ст;

2 – холодильник между первой и второй ступенями;

3 – цилиндр II ст.;

4 – концевой холодильник

5 – сливная воронка

6 – регулирующий вентиль подачи воды.

При схеме последовательного охлаждения поток охлаждающей воды последовательно проходит все охлаждаемые звенья. Такая схема рациональна для 2-х-ступенчатых компрессоров. Сначала поток воды направляется на охлаждение холодильника I ст., после чего в рубашки крышек и цилиндра II ст. и, наконец, на охлаждение холодильника II ст., который в данном случае является концевым.

Площади сечений для прохода воды во всех трубопрорводах  отводящих, а также все проходные сечения в рубашках должны быть достаточно велики, чтобы обеспечить протекание всей охлаждающей воды без значительных гидравлических сопротивлений.

Достоинства данной схемы:

1.           Более экономичный расход воды. Учет расхода воды может быть обеспечен установкой только одного водомера на воде или на выходе из компрессора.

2.           Сравнительно простая схема трубопроводов и короткая их протяженность.

3.           Сохранение стабильности вязкости масла благодаря отсутствию подачи холодной воды (в зимнее время) непосредственно в рубашки цилиндров).

4.           Возможность использования выходящей воды из концевого холодильника для бытовых нужд.

Недостатки схемы.

1.      Возрастание недоохлаждения газа вследствие последовательного повышения температуры воды.

2.      Возможность попадания газа в рубашки цилиндра, что сильно ухудшает теплообмен и приводит к перегреву цилиндра (особенно крышек).

3.      Невозможность воздействия на режим охлаждения одного отдельно взятого звена.

4.      Трудность обнаружения газовой негерметичности.



При схеме параллельного охлаждения вода подводится к каждому охлаждаемому звену и отводится от него параллельными потоками с помощью разветвленных трубопроводов.

При этом количество потоков равно количеству охлаждаемых звеньев и температура воды t1I , поступающей во все звенья одинакова.

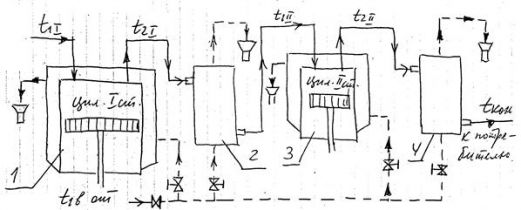

Лекция №8 Унификация конструкций          1- цилиндр I ст.;

2 – холодильник I ст.;

3 – цилиндр II ст.

4 – холодильник II ст.(концевой)

Расход воды на охлаждение цилиндров и крышек каждой ступени берется в количестве 20-30% от расхода воды холодильником данной ступени.

Преимущества данной схемы.

1.     Независимость регулирования расхода воды для каждого звена.

2.     Возможность получения одинаковых и достаточно низких температур газа после каждого холодильника независимо от количества ступеней.

3.     Неисправность системы охлаждения одного звена не влияет на охлаждение других звеньев.

4.     Снижение общего гидравлического сопротивления системы обеспечивает снижение давления   в проводящей магистрали.

5.     Облегчается обнаружение негерметичности отдельных звеньев.

Недостатки схемы.

1.     Большой общий расход воды.

2.     Большое количество точек наблюдения, контроля и потоков воды.

3.     Сравнительно низкая температура отработавшей воды, что ограничивает возможность использования ее для бытовых нужд.

4.     Общая протяженность водяных трубопроводов и большое количество вентилей.

5.      Подача слишком холодной воды в цилиндры способствует конденсации влаги и увеличивает вязкость масла.

По  схеме смешанного (параллельно-последовательного) охлаждения все подлежащие охлаждению, звенья делятся на группы.

Звенья внутри каждой из этих групп омываются потоком воды последовательно, а каждая группа звеньев в целом омывается самостоятельным потоком. В результате получается ряд параллельных потоков, последовательно проходящих через звенья соответствующих групп.

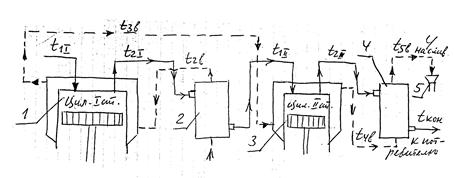

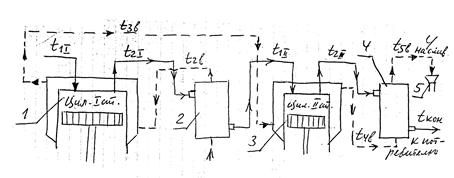

Лекция №8 Унификация конструкций

По данной схеме выполняется охлаждение угловых 2-х-ступенчатых компрессоров.

Рассмотрим смешанную схему охлаждения для многоступенчатого компрессора.

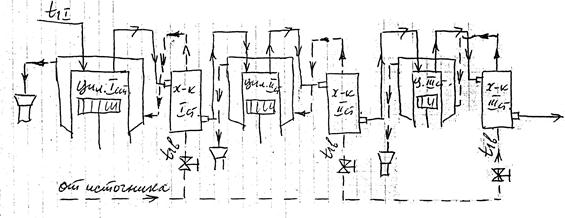

Лекция №8 Унификация конструкций

Последняя схема имеет ряд особенностей.

1.     Схема пригодна для компрессоров  с любым количеством ступеней и является наиболее рациональной для многоступенчатых машин.

2.     Звенья всех ступеней находятся в одинаково благоприятных условиях.

3.     По расходу воды эта схема занимает промежуточное положение между схемами  с чисто последовательным и чисто параллельным охлаждением, сохраняя основные преимущества обеих схем.

Кроме рассмотренных, имеются и другие сочетания распределения потоков охлаждающей воды.

Для получения большего эффекта в работе компрессора при любой схеме охлаждения надо стремиться к соблюдению  следующих основных правил:

1.     Наиболее холодные потоки воды направлять в промежуточные холодильники,  а затем уже в следующие звенья.

2.     Холодные потоки воды подводить  к нижним точкам теплообменных звеньев,  а нагретые – отводить из верхних точек. Такое направление совпадает с естественными конвекционными потоками. Такое направление также в значительной мере снижает возможность образования воздушных мешков в водяных полостях за счет растворенного в воде воздуха.
