09 Кровли

Кровли

Кровли из волнистых асбестоцементных листов - они долговечны, несгораемые, имеют малый вес и небольшое количество швов, не требуют сплошной опалубки, дешевы в эксплуатации.

Листы - 1200мм на 678мм и толщиной 5.5 мм.

Листы укладываются на обрешетку сечением 50 на 50 через 370 (500). Укладку листов ведут от свеса к коньку с напуском 100 мм в направлении ската и поперечной нахлесткой соседних листов на пол волны (рис.75, 76, 77).



Кровли из плоских асбестоцементных плиток имеют следующие достоинства: малый вес, долговечность, невозгораемость, малые эксплуатационные расходы. Однако по сравнению с кровлями из волнистых листов в них больше швов, что вызывает необходимость придавать крыше более крутой уклон; Кроме того, эти плитки более хрупки.

Они бывают: рядовые, фризовые и краевые. Конек и ребра перекрываются плитками - коньками.

Плитки укладывают на сплошной дощатый настил. Каждую плитку прибивают двумя оцинкованными гвоздями (рис. 78.).



Кровли из глиняной черепицы имеют следующие достоинства: долговечность, огнестойкость, малые расходы при эксплуатации, красивый внешний вид.

Недостатки: большой собственный вес и необходимость устройства крупного уклона, в результате чего увеличивается площадь крыши, и, следовательно, стоимость.

Наибольшее распространение имеет пазовая штампованная и плоская ленточная черепица. Ее укладывают по обрешетке сечения 50 на 50 (рис.79.).



Кровли из листовой стали - имеют небольшой вес и сравнительно малый уклон. Однако они требуют большого расхода стали и значительных эксплуатационных расходов.

Листовую сталь укладывают по обрешетке из деревянных брусков 50 на 50 через 250мм. В отдельных случаях применяется настил из досок (пелена, конек, ребра).

Листовая сталь бывает оцинкованной и не оцинкованной - черной, весом от 3.5 до 6,5кг/м2. Не оцинкованные - проалифливаются с двух сторон (с добавкой сурика). Соединение листов стали производится фальцами (Рис. 31.).

Наружные водостоки состоят из воронки, подлеечного колена и трубы с отметом. Расстояние  между трубами не более 20м   (из расчета на 1 м2 поверхности ската кровли 1-2 с м2 сечения водосточной трубы). Водосточные трубы крепят к стенам при помощи стальных ухватов или хомутов.



Рулонные кровли (рубероидные, толевые).

Достоинства - простота устройства, малый вес и небольшие уклоны.

Недостатки - сгораемость и необходимость тщательного ухода.

Рубероидные кровли при уклоне 10-35° - двухслойные (пергамин и рубероид), 4-10° -трехслойные, они наклеиваются при помощи горячей битумной мастики. При этом полотнища перекрываются внахлестку на 80мм.



Толевые кровли - применяются в основном для временных сооружений (рис. 83, 84.).



Совмещенные       крыши        устраиваются         вентилируемые         и невентилируемые.      Вентиляция      подкровельной      зоны      обеспечивает осушающий режим покрытия в целом (рис. 84. 85.).

Совмещенные невентилируемые крыши возводятся только в летнее время в районах с сухим климатом и соблюдением необходимых мер по предохранению покрытий от увлажнения.

Чердаки необходимы для размещения в них верхней разводки труб
центрального отопления, сборных вентиляционных каналов, шахт и т.п.
устройств. Для беспрепятственного прохода высота должна быть 1,6 -
1,8м. Чердак должен хорошо проветриваться с помощью слуховых окон
и других отверстий для предохранения деревянных конструкций от
гниения.

Мансардные крыши применяются при использовании чердака для жилья или хозяйственных помещений. В этом случае крыша выполняется со скатами различных уклонов (рис. 67,66, 68.).

В чердачных крышах кровля приподнимается над чердачным перекрытием; у карнизов эта величина не менее 0,45м.

В холодных чердаках пароизоляция, утеплитель и его стяжка
укладываются        поверх        чердачного        перекрытия.        Утепленные

вентиляционные стояки пропускаются сквозь холодный чердак на крышу, над которой наращиваются на высоту около 1 м для улучшения условий тяги.

Они одновременно выполняют функцию верхнего перекрытия и крыши. Стоимость их на 10-15% ниже, а стоимость эксплуатации в 1.5-2 раза ниже скатных крыш с чердачными перекрытиями.

Водоотвод наружный и внутренний. Наружный - организованный и неорганизованный (в зданиях не выше 5 этажей). Внутренние водостоки присоединяют к сети ливневой канализации или устраивают выпуск воды наружу.

Совмещенные крыши бывают: невентилируемые и вентилируемые (с воздушной прослойкой, сообщающейся с наружным воздухом). Невентилируемые крыши допускаются в районах расчетной зимней температурой не ниже - 30° С.

В плоских крышах - террасах выравнивающий слой выполняется в виде армоцементной стяжки (40мм) по которой наклеивается ковер из четырех слоев гидроизолоа. Сверху его бронируют гравием, втопленным в битумную мастику. Пол устраивают из бетонных плит по слою мелкого гравия или гидрофобного песка. Водоотвод внутренний. Уклон 1-1.5%.

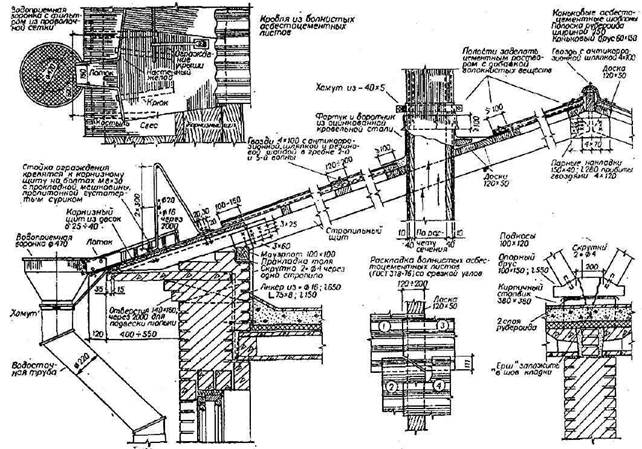

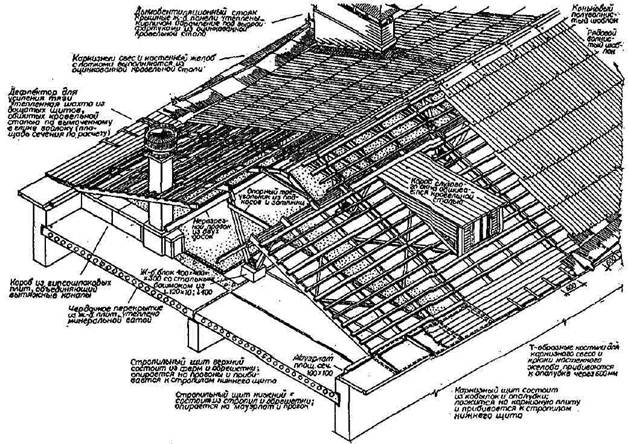

ЧЕРДАЧНАЯ  КРЫША С КРОВЛЕЙ ИЗ ВОЛНИСТЫХ АСБЕСТОЦЕМЕНТНЫХ ЛИСТОВ ПРИ ПРОДОЛЬНЫХ НЕСУЩИХ СТЕНАХ

09 Кровли

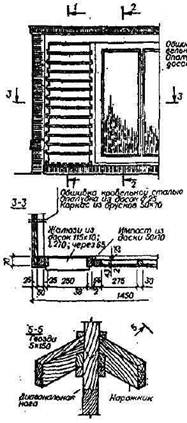

СЛУХОВОЕ ОКНО С КОРОБОМ,

ОБШИТОЕ ОЦИНКОВАННОЙ КРОВЕЛЬНОЙ СТАЛЬЮ

СТРОПИЛЬНЫЙ ЩИТ НИЖНИЙ СОСТОИТ ИЗ СТРОПИЛ И ОБРЕШЕТКИ; ОПИРАЕТСЯ НА МАУЭРЛАТ И ПРОГОН

СЛУХОВОЕ ОКНО С КРЫШЕЙ ИЗ ВОЛНИСТЫХ АСБЕСТОЦЕМЕНТНЫХ ЛИСТОВ

09 Кровли

09 Кровли





09 Кровли

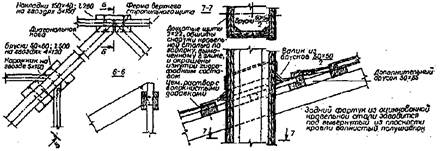

ПРИМЫКАНИЕ ДИАГОНАЛЬНОЙ НОГИ К СТРОПИЛЬНЫМ ЩИТАМ И НАРОЖНИКАМ

УСТРОЙСТВО ВОРОТНИКА

                ВОКРУГ

      ВЫТЯЖНОЙ ШАХТЫ

09 Кровли

Рис. 75.

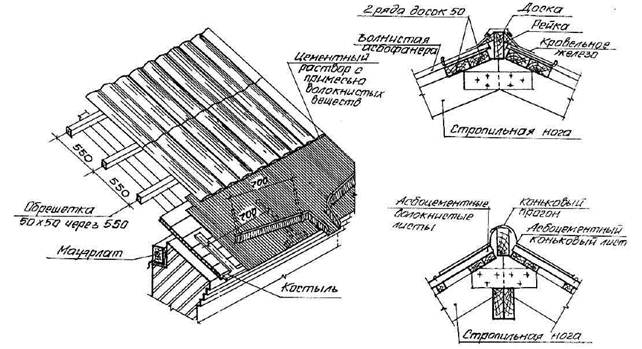

ЧЕРДАЧНЫЕ КРЫШИ С КРОВЛЕЙ ИЗ ШТУЧНЫХ МАТЕРИАЛОВ.

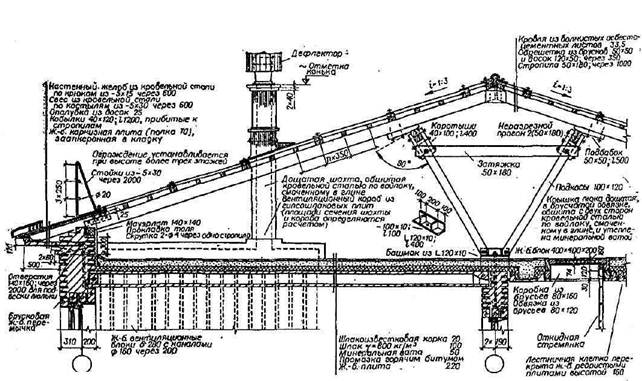

КРОВЛЯ ИЗ ВОЛНИСТЫХ АСБЕСТОЦЕМЕНТНЫХ ЛИСТОВ ПО ДОЩАТЫМ СТРОПИЛАМ, ОПИРАЮЩИМСЯ НА ПРОДОЛЬНЫЕ СТЕНЫ.

09 Кровли

ВАРИАНТЫ КОНСТРУКТИВНЫХ УЗЛОВ

09 Кровли



Рис. 76.



         конек

09 Кровли

Покрытие карниза с настенным железом



09 Кровли

09 Кровли

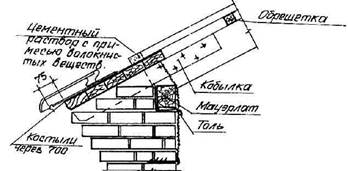

Покрытие карниза без желоба

09 Кровли

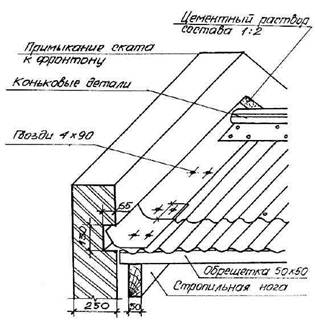

 Покрытие щипца (фронтона)

          разжелобок

09 Кровли

09 Кровли



Рис. 77.



09 Кровли

Рис. 78.

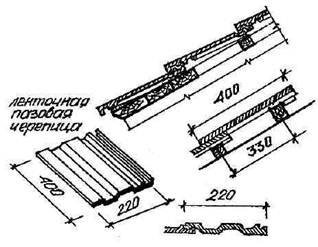

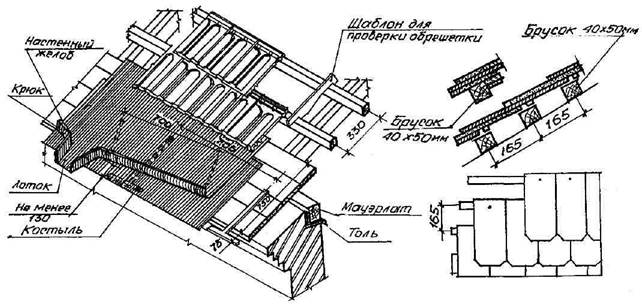

Кровля из плоской ленточной черепицы



09 Кровли

Покрытие карниза с настенным желобом

Конек с кровельным железом

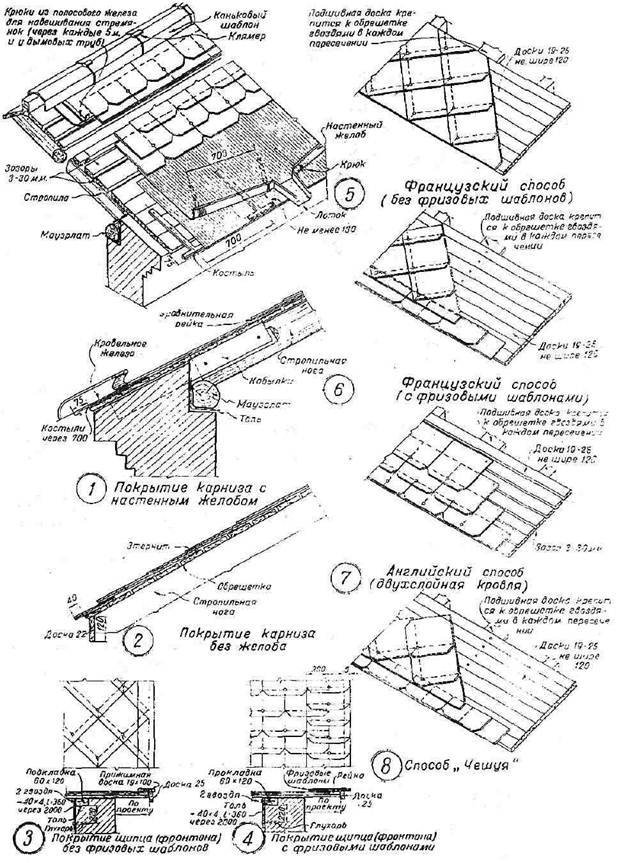

09 Кровли



Покрытие карниза без желоба

09 Кровли

09 Кровли

Перелом мансардной кровли

09 Кровли

штампованная пазовая черепица



09 Кровли

разжелобок

09 Кровли



Рис. 79.

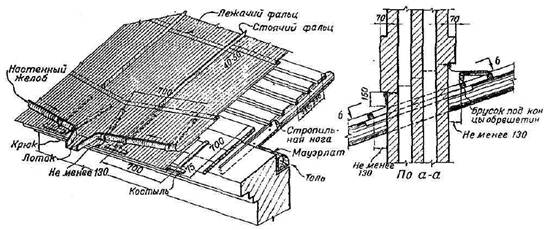

ЧЕРДАЧНЫЕ КРЫШИ С КРОВЛЕЙ ИЗ ШТУЧНЫХ МАТЕРИАЛОВ.

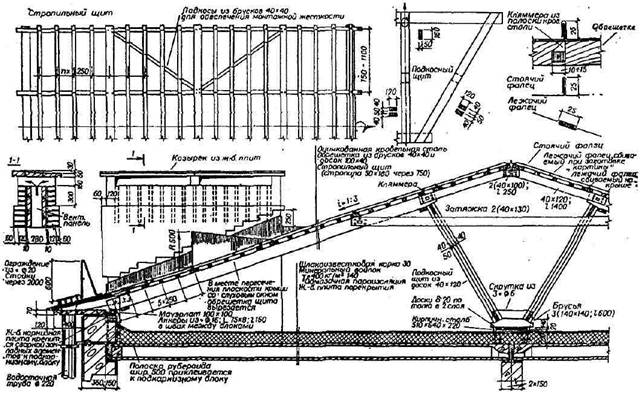

КРОВЛЯ ИЗ СТАЛЬНЫХ ЛИСТОВ ПО ДОЩАТЫМ ЩИТОВЫМ СТРОПИЛАМ, ОПИРАЮЩИМСЯ НА ПРОДОЛЬНЫЕ СТЕНЫ

09 Кровли

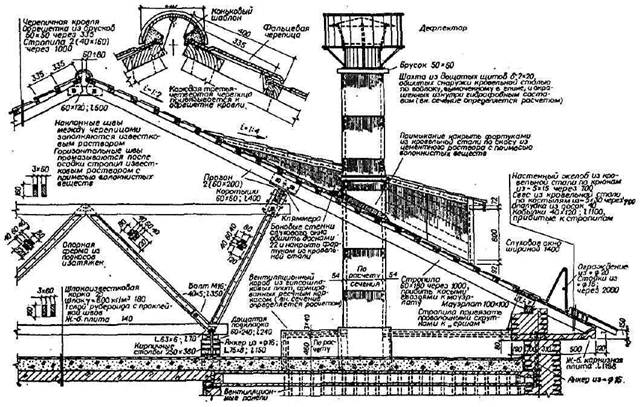

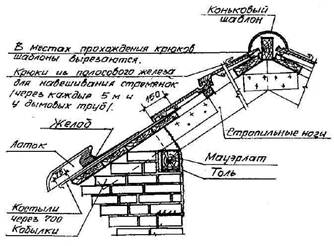

ЧЕРЕПИЧНАЯ КРОВЛЯ ПО ДОЩАТЫМ СТРОПИЛАМ, ОПИРАЮЩИМСЯ НА ПРОДОЛЬНЫЕ СТЕНЫ И ДВА РЯДА ВНУТРЕННИХ СТОЛБОВ

09 Кровли



Рис. 80.



09 Кровли

ПОКРЫТИЕ КАРНИЗА С НАСТЕННЫМ ЖЕЛОБОМ

ПОКРЫТИЕ КАРНИЗА БЕЗ ЖЕЛОБА

09 Кровли

09 Кровли

ПОКРЫТИЕ ЩИТА (ФРОНТОНА)

                     ПРИМЫКАНИЕ К СТЕНЕ

09 Кровли

09 Кровли

ОБДЕЛКА ДЫМОВОЙ ТРУБЫ

ОБДЕЛКА ВЕНТИЛЯЦИОННОЙ ТРУБЫ

09 Кровли

09 Кровли

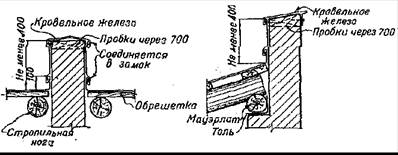

ПОКРЫТИЕ БРАНДМАУЭРОВ ЖЕЛЕЗОМ

09 Кровли

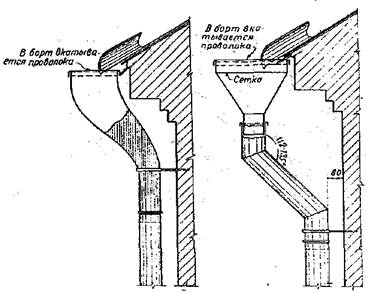

Рис. 81.

АКСОНОМЕТРИЯ

НАСТЕННОГО ЖЕЛОБА

(с прямоугольной воронкой)

ВОРОНКА ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ

ВОРОНКА КРУГЛОГО СЕЧЕНИЯ



09 Кровли

09 Кровли



АКСОНОМЕТРИЯ

НАСТЕННОГО ЖЕЛОБА

(с КРУГЛОЙ воронкой)

ВОРОНКИ

09 Кровли

09 Кровли

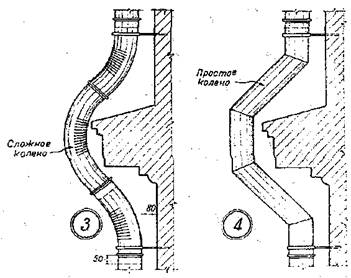

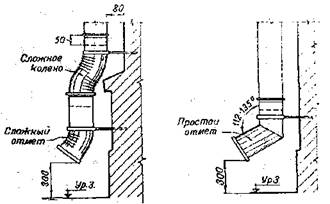

СЛОЖНОЕ КОЛЕНО

СЛОЖНОЕ КОЛЕНО

СЛОЖНЫЙ ОТМЕТ

ОБХОД КАРНИЗА

(ДЕЛАЕТСЯ ПРИ КАРНИЗАХ С ОТНОСОМ БОЛЕЕ 250; КАРНИЗЫ С МЕНЬШИМ ОТНОСОМ ПРЕРЫВАЮТСЯ ДЛЯ ПРОПУСКА ТРУБ)



09 Кровли

09 Кровли

ПОСТРОЕНИЕ СЛОЖНОГО КОЛЕНА



09 Кровли



Примечания:   1. Водосточные трубы могут быть прямоугольного сечения.

2. Воронин привязываются проволокой к кирпичам.

Рис. 82.

09 Кровли


Обделка дымовой трубы


КонЁк


Покрытие  карниза      с настенным Желобом


Слуховое окно

(Переплет по чертежам слуховых окон тип 1 или 2 на листе 2)


Покрытие карниза торцевой стены


. Покрытие карниза без ЖЕЛОБА


Обделка Вентиляционной  трубы


Примыкание

к стене








Рис. 83.

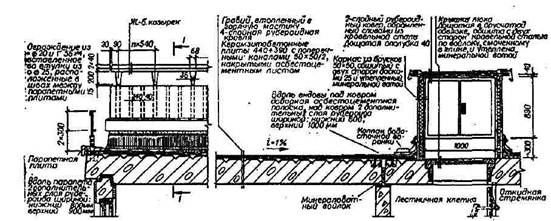

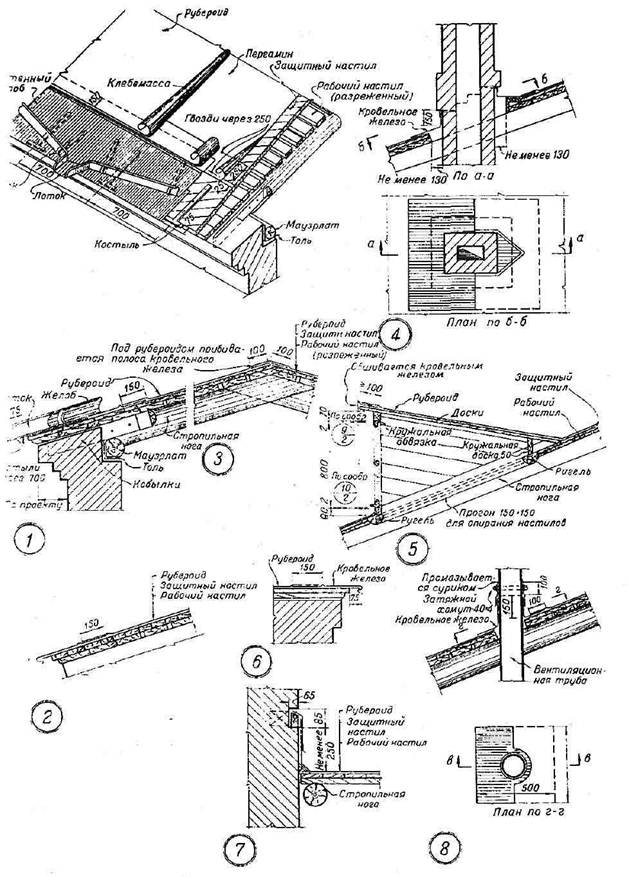

Бесчердачные крыши с рубероидной     кровлей и внутренним водостоком

Крыша из керамзитобетонных плит с поперечными вентиляционными каналами

09 Кровли

1-1

09 Кровли

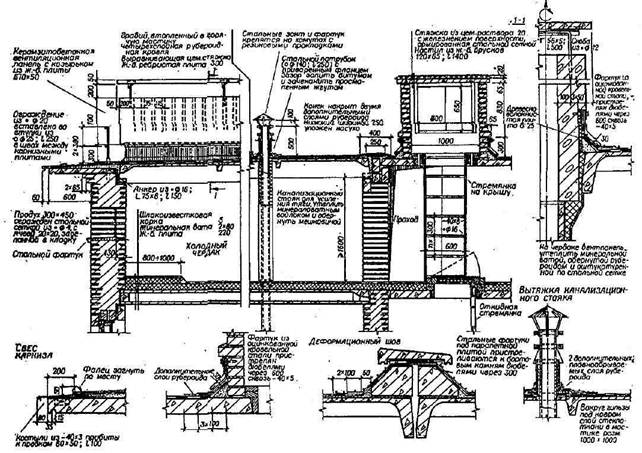

КРЫША ИЗ Ж/Б РЕБРИСТЫХ ПЛИТ ТИПА «тт» С ВЕНТИЛИРУЮЩИМ ЗАЗОРОМ

НАД ВЕРХНИМ ПОКРЫТИЕМ

09 Кровли

2-2

09 Кровли

НЕВЕНТИЛИРКУМАЯ КРЫША НАД ВЕРХНИМ ПЕРЕКРЫТИЕМ

КАРКАСНО-ПАНЕЛЬНОГО ЗДАНИЯ (СЕРИЯ ИИ-04)

09 Кровли

             3-3

09 Кровли

Рис. 84.

ЧЕРДАЧНЫЕ КРЫШИ С РУБЕРОИДНОЙ КРОВЛЕЙ ПО НАСТИЛУ ИЗ РЕБРИСТЫХ ПЛИТ

КРЫША С НАРУЖНЫМ ВОДОСТОКОМ, ОПИРАЮЩАЯСЯ НА ПРОДОЛЬНЫЕ СТЕНЫ

09 Кровли

КРЫША С ВНУТРЕННИМ ВОДОСТОКОМ, ОПИРАЮЩАЯСЯ НА ПОПЕРЕЧНЫЕ СТЕНЫ

09 Кровли



Рис. 85.

ВЕНТИЛИРУЕМЫЕ ЧЕРДАЧНЫЕ КРЫШИ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ

09 Кровли

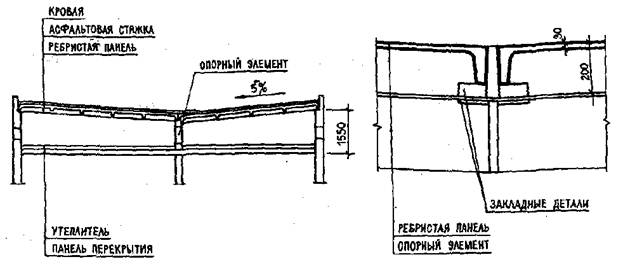

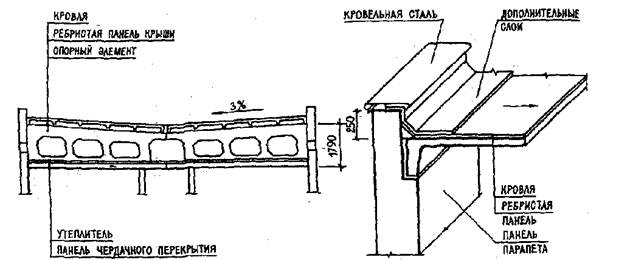

а - крыша из ребристых панелей с поперечными опорными элементами

бпримыкание крыши из ребристых панелей к парапету

09 Кровли

в – крыша из ребристых панелей с продольными опорными элементами

г – вариант опирания ребристых панелей крыши на опорные элементы

09 Кровли

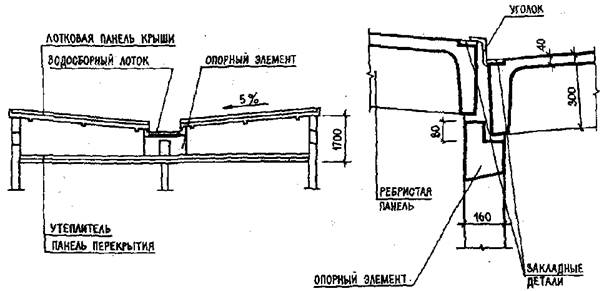

д – безрулонная крыша из лотковых панелей

е – вариант опирания ребристых панелей крыши на опорные элементы

Рис. 86.

ЖЕЛЕЗОБЕТОННЫЕ ИЗДЕЛИЯ ДЛЯ КРЫШ



09 Кровли

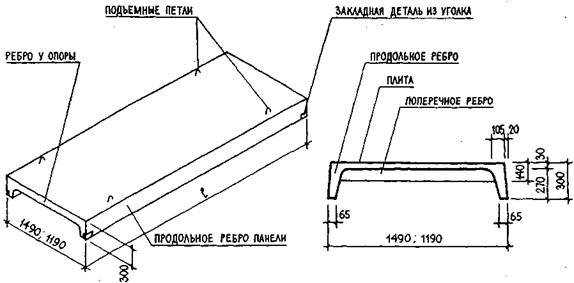

а – ребристая панель крыши

б – поперечное сечение ребристой панели

09 Кровли

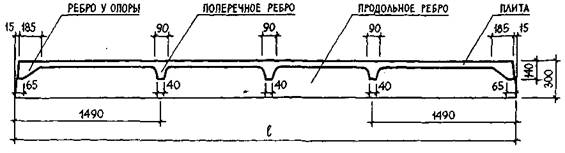

в – продольное сечение ребристой панели

09 Кровли

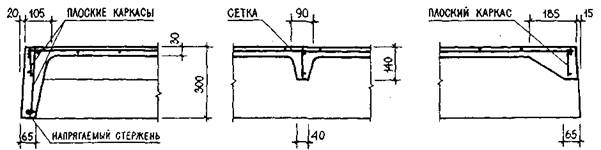

г – армирование сечения продольного ребра панели крыши

д – то же, поперечного ребра на нижней поверхности панели

е – то же, поперечного ребра на опоре

09 Кровли

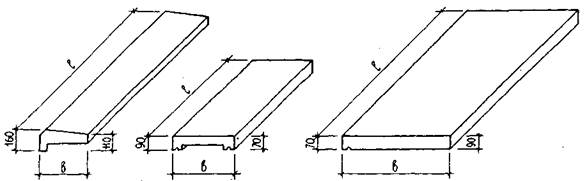

ж – парапетные плиты

з – парапетные плиты

и – карнизная плита



Рис. 87.

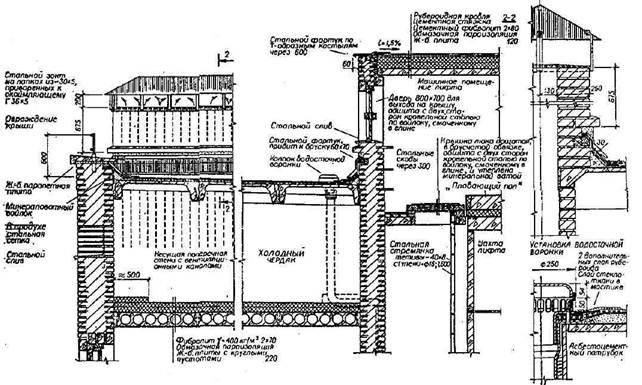

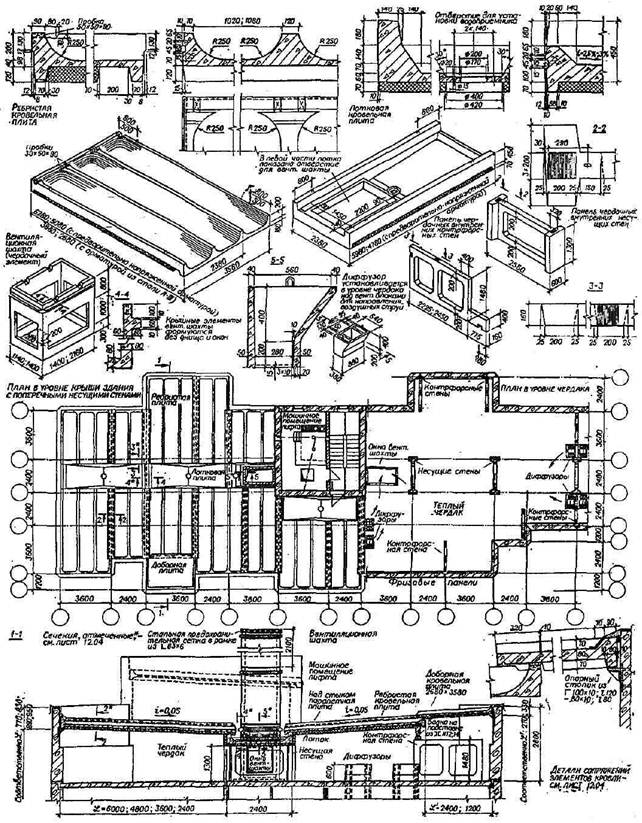

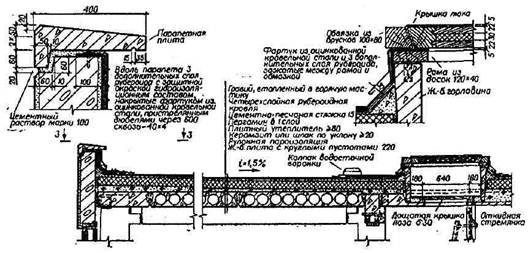

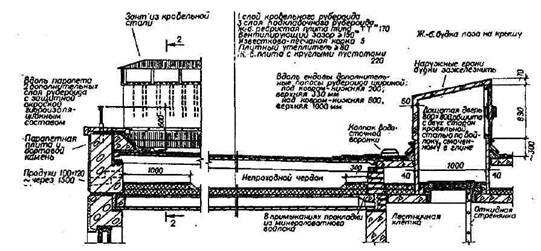

ПОЛНОСБОРНАЯ КРЫША ИЗ ЖЕЛЕЗОБЕТОННЫХ ПЛИТ С БЕЗРУЛОННОЙ КРОВЛЕЙ НАД ТЕПЛЫМ ЧЕРДАКОМ ПАНЕЛЬНОГО ЗДАНИЯ



09 Кровли

Рис. 88.

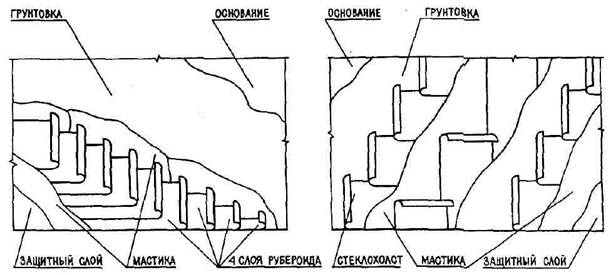

РУБЕРОИДНАЯ И МАСТИЧНАЯ КРОВЛИ

09 Кровли

а – рубероидная кровля

б – мастичная кровля

09 Кровли

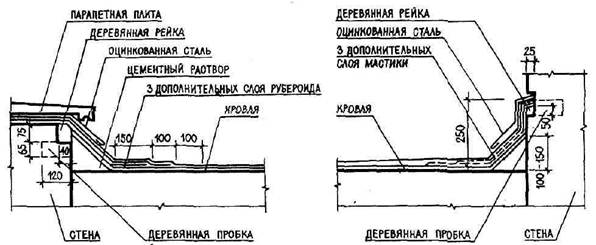

в – деталь примыкания рубероидной кровли к парапету

г – деталь примыкания мастичной кровли к парапету (стене)

09 Кровли

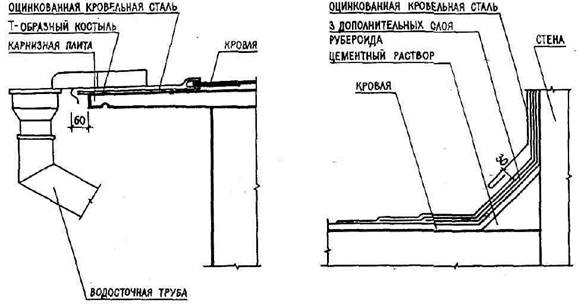

д – деталь наружного организованного водостока при рубероидной крыше

е – узел примыкания кровли к вертикальному ограждению

Рис. 89.
