07 Полы

ПОЛЫ



К полам предъявляются ряд общих требований:

1.  Они должны быть прочными, т.е. обладать хорошей сопротивляемостью истиранию и ударам;

2.           Обладать малой теплопроводностью, т.е. не отнимать много тепла при соприкосновении;

3.           Должны быть не скользкими и бесшумными;

4.           Легко поддаваться очистке;

5.           Обладать высокой  индустриальностью и быть экономичными.

В зависимости от назначения  помещений  предъявляются специальные требования: красивый внешний вид, несгораемость, водонепроницаемость и др.

Полы устраиваются на грунте или по междуэтажным перекрытиям. К полам на междуэтажных перекрытиях предъявляются также требование обеспечения звукоизоляции от воздушного и от ударного шума.

Конструкция пола состоит из ряда последовательно лежащих слоев.

Покрытия полов разделяют по способу устройства на полы из листовых материалов, штучные и сплошные.

Гидроизоляцию устраивают под стяжкой (если защищают от грунтовых вод), или под покрытием пола (если защищают от воды, находящейся в помещении).

Тепло- и звукоизоляционные слои устраивают в полах на грунте (из легкобетонных плит, пенобетона, шлака) и по междуэтажным перекрытиям (упругие плитные и сыпучие прокладки или легкобетонные, пенобетонные плиты).

Звукоизоляционные слои, в зависимости от конструкции чистого пола, укладывают под всем полом или в виде ленточных прокладок.

Применение засыпок в конструкциях перекрытия значительно снижает заводскую готовность дома и повышает трудоемкость устройства перекрытий (рис. 50, 53, 60, 61)

Полы из листовых материалов

К ним относятся полы из тапифлекса, линолеля, релина, полихлоридных плиток, древесностружечных и древесноволокнистых плит. Безосновные – линолеум, релин; с тканевой основой - тапифлекс.

Тапифлекс - наиболее прогрессивная конструкция (в жилых комнатах, в номерах гостиниц и санаториев, в больничных палатах, детских яслях и садах) - ковровый пол (линолеум на войлочной основе). Обладает хорошей звукоизоляцией. Бесшумен, гигиеничен, прочен и долговечен.

Крепление - плинтусом по периметру комнаты. Возможно укрепление на панель перекрытия, на заводе, что значительно повысит заводскую готовность.

Линолеум  (Рис. 50, 53, 60, 61,62)

Применяют там же, где тапифлекс, а так же в кухнях жилых зданий, в служебных административных помещениях и т.п.

Применение линолеума ускоряет и удешевляет отделку помещений, и уменьшают эксплутационные затраты.

Наклейка производится на водостойких вяжущих (битумная мастика, цементно - казеиновый клей и др.). Линолеум выпускается в рулонах шириной от 1м до 2 м, толщиной 1,5-бмм, длиной 12 и 20м.

Релин - перспективный материал для полов. Он износоустойчив, прочен и долговечен. Прост в производстве. Полы - упруги, эластичны, водостойки и гигиеничны. Выпускается в рулонах толщиной 3-5мм и плитками размером 150x150, 200x200 и З00хЗ00мм.

            Полы из полихлорвиниловых плиток (рис. 53, 61,62)

Характеризуются большим сопротивлением истиранию, продавливанию, большой упругостью и низким водопоглощением. Применяются во всех помещениях жилых домов и в общественных зданиях.

Плитки имеют размеры 150x150, 200x200, З00хЗ00мм, толщину 2 и З мм. Укладывают на специальных клеях или холодных битумных мастиках по хорошо выровненным бетонным или асфальтовым стежкам.

Можно получить любой рисунок. Хорошо ремонтируются.

Применяются рулонные полихлоридные полы, натягиваемые сразу на всю комнату без наклейки по волокнистому (войлочному) слою и крепятся плинтусом по периметру.

Полы из твердых древесно-волокнистых плит и плиток  (рис.60)

Эти полы экономичны по стоимости и трудоемкости, но требуют постоянной натирки, окраски или покрытия стойкими лаками.

Полы из древесно - волокнистых плит прочны, эластичны, бесшумны, имеют гладкую поверхность, легко содержаться в чистоте.

К штучным полам относятся паркетные, дощатые, полы из керамических плиток, мозаичные и др.

Паркетная клепка изготавливается из твердых пород - дуба, бука, клена.

Вместо стяжки под паркет применяют сборные бетонные, газобетонные, ксилитовые  или фибролитовые плиты.

Паркетные полы бесшумны, красивы, теплы и сравнительно легко ремонтируются.

Однако они дороги (в 2,5 - 3 раза дороже дощатых полов), трудоемки в изготовлении, имеют большое количество швов и требуют значительного ухода.

Получили распространение - щиты паркетные.

Дощатые полы (Рис. 50, 53, 61, 62)

Они обладают малым теплоусвоением и бесшумны при ходьбе.

Недостатки: высокий расход древесины, большая трудоемкость, необходимость периодической окраски.

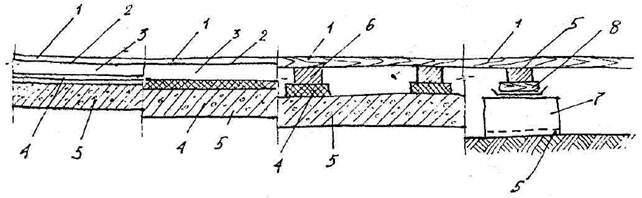

ЭЛЕМЕНТЫ КОНСТРУКЦИЙ ПОЛА

07 Полы

1 – покрытие; 2 – промежуточный слой; 3 – стяжка; 4 – влаго-, тепло- или звукоизоляция, 5 – подстилающий слой; 6 – лаги; 7 – столбики под лаги;

8 – прокладка по двум слоям толя

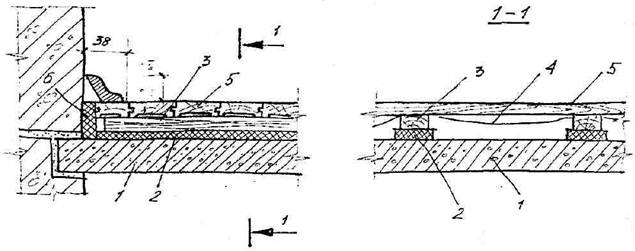

ПОЛЫ ДОЩАТЫЕ



07 Полы

1 – плита перекрытия; 2 – звукоизоляционная ленточная прокладка; 3 – лага; 4 – пергамин; 5 – шпунтованные доски; 6 – звукоизоляционная прокладка у стены; 7 – деревянный плинтус

ПОЛЫ ПАРКЕТНЫЕ

          ИЗ ШТУЧНОГО ПАРКЕТА            ИЗ МОЗАИЧНОГО НАБОРНОГО

                                                                                            ПАРКЕТА

07 Полы

1 – плита перекрытия; 2 – звукоизоляция; 3 – стяжка; 4 – паркет штучный на мастике; 5 – плинтус; 6 – раскладка; 7 – паркетные коврики на мастике; 8 – звукоизоляционная прокладка

Рис. 60.

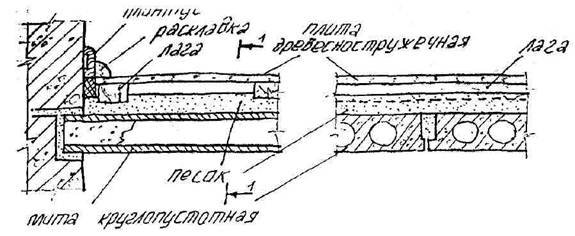

ПОЛЫ ИЗ ДРЕВЕСНОСТРУЖЕЧНЫХ ПЛИТ

                                                        1-1

07 Полы

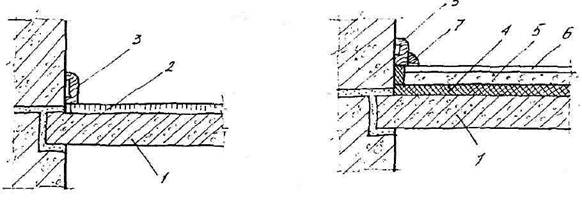

ПОЛЫ ИЗ ЛИНОЛЕУМА



07 Полы

                       НА УПРУГОЙ ОСНОВЕ                                                                        БЕЗ УПРУГОЙ ОСНОВЫ

1 – плита перекрытия; 2 – линолеум на упругой прокладке; 3 – плинтус; 4 – звукоизоляция; 5 – стяжка; 6 – линолеум; 7 – раскладка

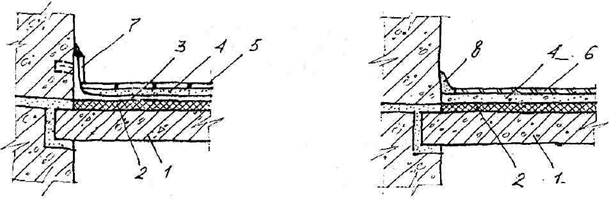

 ПОЛЫ С ВОДОСТОЙКИМ ПОКРЫТИЕМ



07 Полы

        ИЗ КЕРАМИЧЕСКИХ ПЛИТОК                                                               СО СПЛОШНЫМ ПОКРЫТИЕМ

1 – плита перекрытия; 2 – звукоизоляция; 3 – гидроизоляция; 4 – стяжка;

5 – керамическая плитка; 6 – мозаичное покрытие (террацца); 7 – плинтус из керамических плиток; 8 – плинтус из цементно-песчаного раствора

Рис. 60.

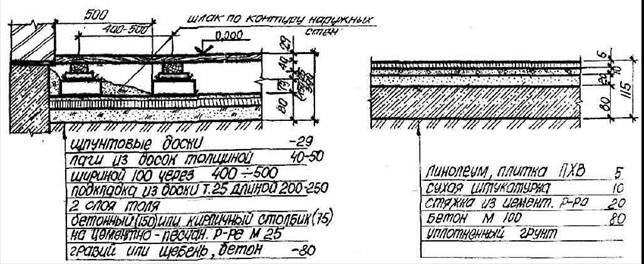

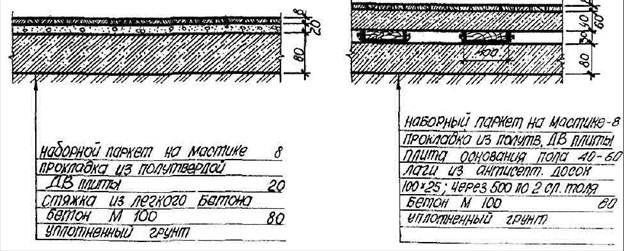

ПОЛЫ (ДОЩАТЫЕ, ПАРКЕТНЫЕ, ЛИНОЛЕУМ) ПО ГРУНТУ

В ЖИЛОМ ПОМЕЩЕНИИ

07 Полы

      Примечания: в зависимости от степени воздействия грунтовой сырости подстилающий слой устраивается из:







Состав оклеечной гидроизоляции:







07 Полы

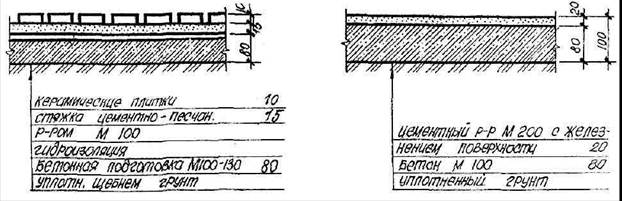

ПОЛЫ (ИЗ КЕРАМИЧЕСКИХ ПЛИТОК, ЦЕМЕНТНЫЕ, БЕТОННЫЕ)

ПО ГРУНТУ

07 Полы

Рис. 61.

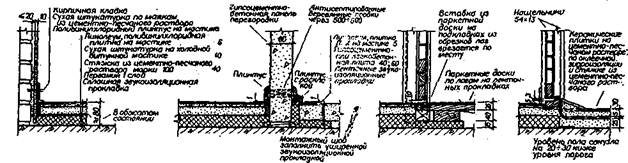

ПРИМЫКАНИЯ ПОЛОВ К СТЕНАМ И СТЫКИ В ДВЕРНЫХ ПРОЁМАХ (СЕРИЯ 2.140 - 1)

ПОЛЫ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ

07 Полы

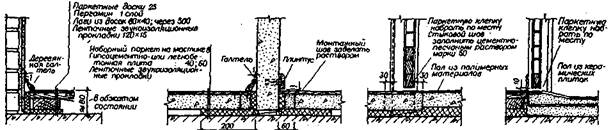

ПАРКЕТНЫЕ ПОЛЫ

07 Полы

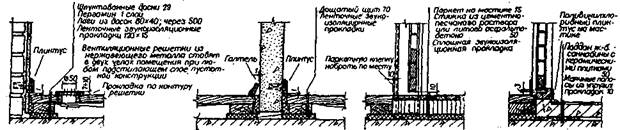

ДОЩАТЫЕ ПОЛЫ

07 Полы

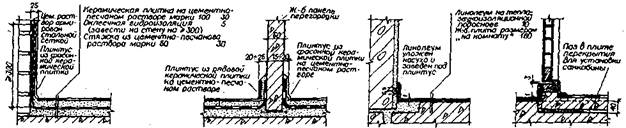

ПОЛЫ ИЗ КЕРАМИЧЕСКИХ ПЛИТОК                            ПОЛЫ ИЗ ЛИНОЛЕУМА НА МЯГКОЙ ПОДОСНОВЕ

07 Полы

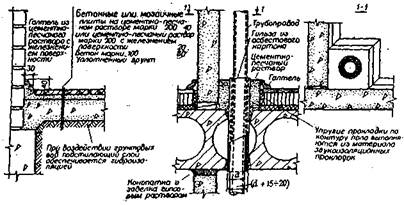

ПОЛЫ ЦЕМЕНТНЫЕ И ИЗ БЕТОННЫХ И МОЗАИЧНЫХ ПЛИТ

ЗВУКОИЗОЛЯЦИЯ ТРУБОПРОВОДОВ, ПРОХОДЯЩИХ ЧЕРЕЗ ПЕРЕКРЫТИЕ

ЭЛЕМЕНТЫ, НАКРЫВАЮЩИЕ ПРИМЫКАНИЯ

ПЛИНТУСЫ (КРЕПЯТСЯ К СТЕНЕ)

ДЕРЕВЯННЫЕ

(ГОСТ 8242-63)

ПОЛИВИНИЛ

ХЛОРИДНЫЙ

(ГОСТ 9739-61)

КЕРАМИЧЕСКИЙ

(ГОСТ 6141-63)

07 Полы

07 Полы

ГАЛТЕЛИ (КРЕПЯТСЯ К ПОЛУ)

ДЕРЕВЯННЫЙ

(ГОСТ 8242-63)

ИЗ ЦЕМЕНТНО-ПЕСЧАНОГО РАСТВОРА С ЖЕЛЕЗНЕНИЕМ ПОВЕРХНОСТИ

07 Полы

Рис. 62.
