03 Понятия о зданиях

Понятие о зданиях и их классификация



По назначению гражданские здания подразделяются на жилые и общественные.



К жилым домам относятся:

-  многоквартирные жилые дома;

-  индивидуальные жилые дома;

-  жилые дома усадебного типа;

-  общежития - для длительного проживания людей;

-  гостиницы - для кратковременного проживания;

- дома - интернаты.



К общественным зданиям относятся:

            1.        Здания предназначенные для всех видов жизнедеятельности людей:

 -     школы;

 -       детские сады;

 -       ясли;

 -              больницы;

 -       магазины и др.

2.      Здания государственного или большого культурного значения:
          -     театры;

 -      музеи;

 -      здания правительственных учреждений;

 -      дворцы культуры;

 -      спортивные сооружения.



В условиях рыночной экономики и развития различных видов собственности на землю и здания, гражданские здания могут строиться по заказу любого собственника в зависимости от его социальных потребностей и экономических возможностей.

Однако основные  параметры определяются конкретными  условиями каждого населенного места и регулируются местными советами и администрацией.



По этажности гражданские здания различают в зависимости от расположения пола к тротуару или отмостке:

- этаж, пол которого расположен не ниже тротуара или отмостки, называют надземным этажом;

- этаж, пол которого расположен ниже тротуара или отмостки, но не более чем на половину высоты помещения называют цокольным или полуподвальным;

- этаж, пол которого ниже тротуара или отмостки более чем на половину, называют подвальным;

- этаж, встроенный в пространство чердака называют мансардным.









Основные требования, предъявляемые к зданиям:



1)                      функциональная целесообразность (полное соответствие назначению здания);

2)   прочность;

3)                      устойчивость;

4)                      долговечность (по СНИПу существует 3 степени долговечности: срок службы

5)                      здания 100 лет; 50 лет; 20 лет);

6)                      огнестойкость (существует 5 степеней огнестойкости);

7)                      эксплутационные требования - создание условий труда, быта,  находящихся в здании;

8)                      экономичность (зависит от рационального выбора материалов и методов работ);

9)                      архитектурно - художественные требования.



По роду материала наружных стен здания подразделяются на деревянные и каменные.

По этажности здания бывают:

-      малоэтажные (до 2 эт.);

-        средней этажности (3-5 эт.);

-        повышенной этажности  (6-9 эт.);

-        многоэтажные здания (10-25 эт.);

-        высотные здания (более 25 эт.)/



Все здания делятся на 4 класса:

Для каждого класса в зависимости от назначения здания нормами предусмотрены определенные степени долговечности, огнестойкости, эксплуатационные нормы, а также учитывается степень влагостойкости, морозостойкости, огнестойкости и т. д.



Основные положения модульной системы.



Размеры строительных конструкций должны быть скоординированы и взаимно увязаны.

Совокупность правил, порядок координации и назначение размеров объемно-планировочных и конструктивных элементов, изделий и оборудования составляет Единую модульную систему в строительстве - ЕМС.

Цель применения ЕМС - создание основы для унификации, типизации и стандартизации в проектировании, производстве строительных конструкций и изделий. Модуль = 300

Применяются укрупненные и дробные модули (см. рис.2).

Для точного определения взаимного расположения вертикальных элементов несущего остова здания (стен и колонн) в архитектурных и конструктивных чертежах применяют систему модульных разбивочных осей. Линий продольных осей обычно маркируют буквами, линии поперечных - цифрами.

Номинальный (модульный) размер обозначает проектное расстояние между модульными разбивочными осями здания или условный размер конструктивного элемента, включающий соответствующий части швов и зазоров, назначенный в соответствии с правилами модульной системы.

Конструктивный размер - проектный размер конструктивного элемента, строительного изделия или оборудования, отличающийся от номинального размера, как правило, на величину нормативного зазора.

Натурный размер - фактическое расстояние между разбивочными осями построенного здания и сооружения или фактические размеры его частей или элементов (см. рис.3).

Укрупненные модули применяют для назначения размеров зданий и сооружений - ширины, длины и высоты зданий, шагов колонн, расстояний между несущими конструкциями, высот этажей, размеров пролетов (ферм, балок, плит). Основные и дробные - для обозначения толщины плитных и листовых материалов, размеров зазоров между элементами, сечение колонн, балок, перемычек, элементов конструкций и деталей.

Совокупность таких элементов как фундаменты, стены отдельные опоры перекрытия носит название несущего остова здания. В зависимости от вида несущего остова различают основные конструктивные схемы зданий:

1.  Здания с несущими стенами (бескаркасные);

2.          Здания с неполным каркасом;

3.  Каркасные здания.

В зданиях с несущими стенами нагрузку от перекрытий, крыши и др. воспринимают стены: продольные, поперечные или одновременно и продольные и поперечные.

В каркасных зданиях вся нагрузка передается на каркас, то есть систему связанных между собой вертикальных элементов (колонн) и горизонтальных (прогонов и ригелей).



Конструктивные схемы бескаркасных зданий

А) несущие продольные стены (см. рис.4);

Б) поперечные несущие стены (см. рис.4);

В) со стенами несущими в обоих направлениях (см. рис.4).



Конструктивные схемы со смешанным каркасом

А) продольное расположение ригелей (см. рис. 5);

Б) поперечное расположение ригелей (см. рис. 5).



Конструктивные схемы каркасных зданий

А) с продольным расположением ригелей (см. рис.6);

Б) с поперечным расположением ригелей (см. рис. 6);

В) с перекрестным расположением ригелей (см. рис. 6);

Г) безригельное решение (см. рис. 6).



03 Понятия о зданиях

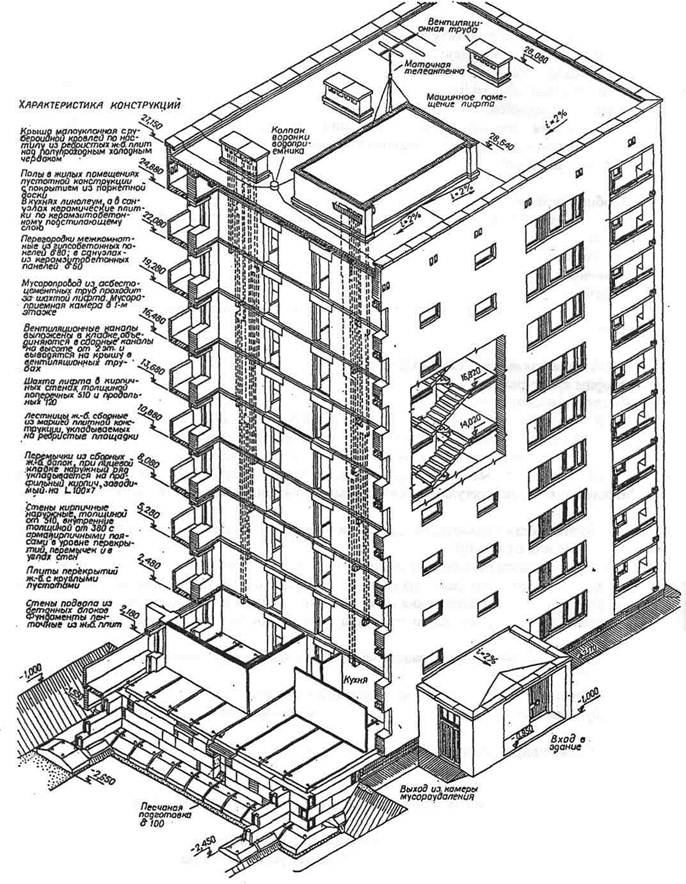

Рис. 1.

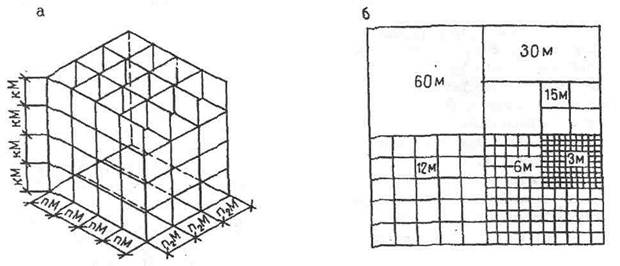

                 МОДУЛЬНАЯ СИСТЕМА КООРДИНАЦИИ РАЗМЕРОВ

03 Понятия о зданиях



Рис. 2.

 а - пространственная система модульных плоскостей; б - взаимосвязь укрупненных модулей в плоскости.

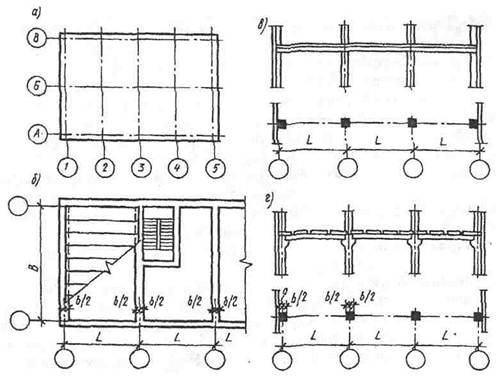

МАРКИРОВКА КООРДИНАЦИОННЫХ (РАЗБИВОЧНЫХ) ОСЕЙ

И ПРИВЯЗКА КОНСТРУКЦИЙ



03 Понятия о зданиях





Рис. 3. а - маркировка осей; б - привязка стен; в, г - привязка колонн

 (в - «нулевая» привязка наружных граней колонн; г - их привязка на расстоянии а)

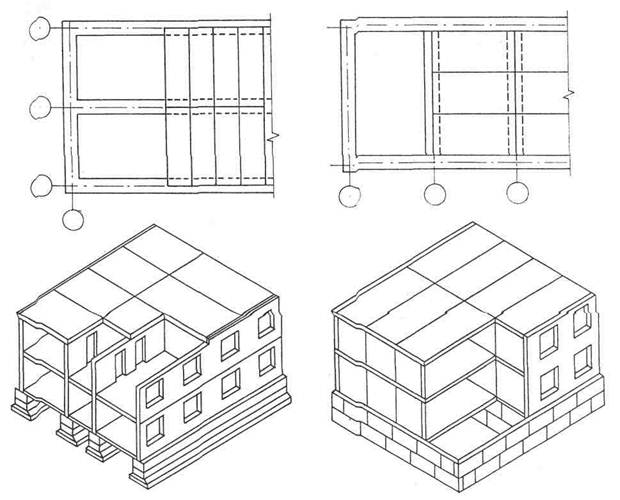

ЗДАНИЯ С НЕСУЩИМИ СТЕНАМИ



        ПРОДОЛЬНЫМИ                                                  ПОПЕРЕЧНЫМИ

03 Понятия о зданиях

Рис. 4.

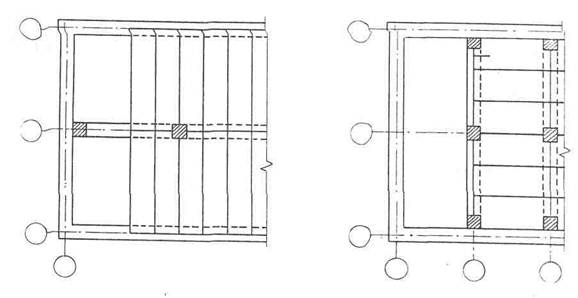

ЗДАНИЯ С НЕПОЛНЫМ КАРКАСОМ



            ПРОДОЛЬНОЕ РАСПОЛОЖЕНИЕ                                    ПОПЕРЕЧНОЕ РАСПОЛОЖЕНИЕ

                                     РИГЕЛЕЙ                                                                            РИГЕЛЕЙ

03 Понятия о зданиях

Рис. 5.

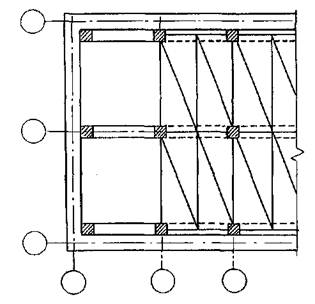

КАРКАСНЫЕ ЗДАНИЯ



С ПРОДОЛЬНЫМ

РАСПОЛОЖЕНИЕМ РИГЕЛЕЙ



03 Понятия о зданиях

С ПОПЕРЕЧНЫМ

РАСПОЛОЖЕНИЕМ РИГЕЛЕЙ



03 Понятия о зданиях

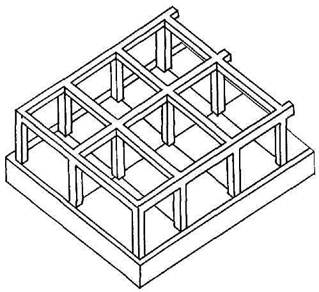

ПЕРЕКРЕСТНОЕ

РАСПОЛОЖЕНИЕ РИГЕЛЕЙ



03 Понятия о зданиях

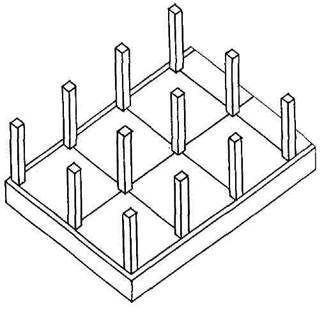

БЕЗРИГЕЛЬНАЯ СИСТЕМА





03 Понятия о зданиях





Рис. 6.
