Лекция № 8 расчет аэрации однопролетных и многопролетных зданий

Лекция № 8. Расчет аэрации однопролетных и многопролетных зданий

План

8.1. Расчет аэрации однопролетных цехов.

8.2. Расчет аэрации многопролетных цехов.

8.3. Аэрация многоэтажных цехов.

8.1. Расчет аэрации однопролетных цехов

При расчете аэрации могут быть поставлены две задачи: прямая и обратная. Прямая задача — по заданному воздухообмену определить площадь приточных и вытяжных проемов. Обратная — по заданной площади проемов определить воздухообмен. Поставленные задачи могут быть решены тремя методами: методом внутренних избыточных давлений; методом ветровых давлений и методом фиктивных ветровых давлений.

Расчет по методу внутренних избыточных давлений. Прямая задача.

Для проведения расчета аэрации должны быть заданны: количество вредных выделений в помещении, высота здания Нзд , отметки центров приточных и вытяжных отверстий, коэффициенты расхода Лекция 8, температуры tрз и , количество воздуха Gпр и Gуд.

Последовательность расчета.



1.     Принимаем tпр =  tн.

2.     Определяем tух

Лекция 8

3.     Определяем среднюю температуру по объему здания

Лекция 8

4.     Задаемся соотношением площадей Лекция 8.

            5. Определяем расстояние от центров отверстий до нейтральной плоскости Н1 и Н2.

Лекция 8



           6.  Определяем перепады давлений в каждом из проемов

Лекция 8

           7.   Определяем скорости в приточных и вытяжных проемах



Лекция 8

8.   Определяем площади приточных и вытяжных проемов

Лекция 8;

Лекция 8.

Обратная задача — по площади открытых проемов определяем расходы воздуха.

Последовательность расчета.



1.     Задаются внутренним избыточным давлением на уровне пола (-0,8 или -0,3 кг/м2).

2.     Определяют внутреннее избыточное давление на уровне центра отверстий.

3.     Задаются схемой движения воздуха.

4.     Определяют количество воздуха поступающего или удаляемого через тот или иной проем.

5.     Проверяют баланс Gпр = Gуд , если равенство не получилось, надо перезадаться внутренним избыточным давлением на уровне пола, им задаются только два раза.

Рис. III.7 К определению баланса воздуха

Лекция 8




Метод ветрового давлений.

По известным расходам воздуха Gпр  и Gуд определяют площади аэрационных проемов Fпр и Fуд.

Последовательность расчета.



1.     Определяют температуры  tрз , , tуд , tн .

2.     Определяют по таблицам значение аэродинамических коэффициентов К1 и К2.

3.     Определяют наружное избыточное давление

Лекция 8

4.     Задаваясь соотношением площадей определяют Рх.

5.     Зная давление внутри и наружи определяют перепад давлений

Лекция 8

6.     Определяют скорости из условия

Лекция 8

7.     Определяют площади аэрационных проемов

Лекция 8

Метод фиктивных давлений.

 Данный метод аналогичен ветровых давлений, только давление Р2 заменяют на фиктивное ветровое давление Рф2 . По известным расходам воздуха определяем площади аэрационных проемов.

Последовательность расчета.



1.     Определяют температуры  tрз , , tуд , tн .

2.     Определяют по таблицам значение аэродинамических коэффициентов К1 и К2.

3.     Определяют наружное избыточное давление

Лекция 8

4.     Определяют фиктивное ветровое давление

Лекция 8

5.     Определяют внутреннее избыточное давление Рх

Лекция 8

6.     Определяют перепад давлений для приточных и вытяжных проемов

Лекция 8

7.     Определяют скорости из условия

                 Лекция 8

8. Определяют площади аэрационных проемов

Лекция 8

8.2 Расчет аэрации многопролетных цехов

Рассмотрим аэрацию многопролетного цеха (рис. III.8). Особенность

Лекция 8

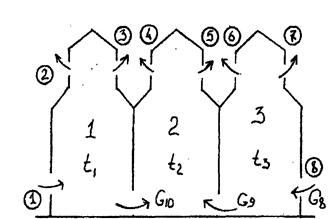

Рис. III.8 Схема аэрации многопролетного цеха

расчета заключается в том, что во внутренний пролет воздух может поступать только из крайних пролетов. Загрязненный воздух удаляется из всех пролетов через фрамуги аэрационных фонарей. Часть воздуха поступившего в 1 и 3 пролеты будет поступать во 2 пролет, следовательно, приточный воздух поступивший во 2 пролет отличается параметрами от воздуха 1 и 3 пролетов, т.к. он ассимилирует часть теплоизбытков.

Последовательность расчета.



1.     Определяем теплоизбытки в каждом пролете.

2.     Принимаем площади 9 и 10 отверстий.

3.     Принимаем температуру воздуха в рабочей зоне 1 и 3 пролетов.

4.     Принимаем соотношение расходов воздуха поступающего через 9 и 10 отверстия. Лекция 8.

5.     Определяют температуру уходящего воздуха из 1 и 3 пролетов



Лекция 8



6.     Определяем среднюю температуру приточного воздуха во 2 пролете.

Лекция 8Лекция 8



7.     Определяют температуру уходящего воздуха из 2 пролета



Лекция 8

8.     Определяют необходимое количество воздуха для каждого пролета



Лекция 8

9.     Определяют количество воздуха удаляемого из 2-3 и 6-7 отверстий



Лекция 8

Через 1 отверстие поступает в первый пролет



Лекция 8

Аналогично определяется количество воздуха поступающего через 8 отверстие.



Лекция 8

10.       Для каждого продета определяется располагаемый тепловой напор



Лекция 8

11.       Определяются площади отверстий



Лекция 8
