Гидравлический расчет тепловых сетей



      6. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТЕПЛОВЫХ СЕТЕЙ



В задачу гидравлического расчета входят:

- определение диаметра трубопроводов;

- определение падения давления (напора);

- определение давлений (напоров) в различных точках сети;

- увязка всех точек сети при статическом и динамическом режимах с целью обеспечения допустимых давлений и требуемых напоров в сети и абонентских системах.

            По результатам гидравлического расчета можно решить следующие задачи.

1.      Определение капитальных затрат, расхода металла (труб) и основного объема работ по прокладке тепловой сети.

2.      Определение характеристик циркуляционных и подпиточных насосов.

3.      Определение условий работы тепловой сети и выбора схем присоединения абонентов.

4.      Выбор автоматики для тепловой сети и абонентов.

5.      Разработка режимов эксплуатации.



a.       Схемы и конфигурации тепловых сетей.



Схема тепловой сети определяется размещением источников тепла по отношению к району потребления, характером тепловой нагрузки и видом теплоносителя.

Удельная протяженность паровых сетей на единицу расчетной тепловой нагрузки невелика, поскольку потребители пара – как правило, промышленные потребители – находятся на небольшом расстоянии от источника тепла.

Более сложной задачей является выбор схемы водяных тепловых сетей вследствие большой протяженности, большого количества абонентов. Водяные ТС менее долговечны, чем паровые вследствие большей коррозии, больше чувствительны к авариям из-за большой плотности воды.

Конс_6

Рис.6.1. Однолинейная коммуникационная сеть двухтрубной тепловой сети



Водяные сети разделяют на магистральные и распределительные. По магистральным сетям теплоноситель подается от источников тепла в районы потребления. По распределительным сетям вода подается на ГТП и МТП и к абонентам. Непосредственно к магистральным сетям абоненты присоединяются очень редко. В узлах присоединения распределительных сетей к магистральным устанавливаются секционирующие камеры с задвижками. Секционирующие задвижки на магистральных сетях обычно устанавливаются через 2-3 км. Благодаря установке секционирующих задвижек уменьшаются потери воды при авариях ТС. Распределительные и магистральные ТС с диаметром меньше 700 мм делаются обычно тупиковыми. В случае аварий для большей части территории страны допустим перерыв в теплоснабжении зданий до 24 часов. Если же перерыв в теплоснабжении недопустим, необходимо предусматривать дублирование или закольцовку ТС.



Конс_6

Рис.6.2. Кольцевая тепловая сеть от трех ТЭЦ                 Рис.6.3. Радиальная тепловая сеть



При теплоснабжении крупных городов от нескольких ТЭЦ целесообразно предусмотреть взаимную блокировку ТЭЦ путем соединения их магистралей блокировочными связями. В этом случае получается кольцевая тепловая сеть с несколькими источниками питания. Подобная схема имеет более высокую надежность, обеспечивает передачу резервирующих потоков воды при аварии на каком-либо участке сети. При диаметрах магистралей, отходящих от источника тепла 700 мм и менее, обычно применяют радиальную схему тепловой сети с постепенным уменьшением диаметра трубы по мере удаления от источника и снижения присоединенной нагрузки. Такая сеть наиболее дешевая, но при аварии теплоснабжение абонентов прекращается.



b.       Основные расчетные зависимости

Конс_6

Одномерное установившееся движение жидкости в трубе описывается уравнением Бернулли.

Конс_6, где

Z1, Z2 – геометрическая высота оси трубы в сечениях 1 и 2; w1 и w2 – скорости движения жидкости в сечениях 1 и 2; p1 и p2 – давление жидкости на оси трубы в сечениях 1 и 2; Dp – падение давления на отрезке 1-2; g – ускорение свободного падения. Уравнение Бернулли можно записать относительно напоров, разделив обе части на g.

Рис.6.1. Схема движения жидкости в трубе



Скорость жидкости в трубопроводах невелика, поэтому кинетической энергией потока можно пренебречь. Выражение H=p/rg называется пьезометрическим напором, а сумма высоты Z и пьезометрического напора называют полным напором.

            H0=Z + p/rg = Z + H.                                                                         (6.1)

Падение давления в трубе представляет собой сумму линейных потерь давления и потерь давления на местных гидравлических сопротивлениях.

Dp = Dpл + Dpм.                                                                                                     (6.2)

В трубопроводах Dpл=Rл L, где Rл – удельное падение давления, т.е. падение давление единицы длины трубы, определяемое по формуле д'Арси.

            Конс_6.                                                                                   (6.3)

Коэффициент гидравлического сопротивления l зависит от режима течения жидкости и абсолютной эквивалентной шероховатости стенок трубы кэ. Можно в расчетах принимать следующие значения кэ – в паропроводах кэ =0.2 мм; в водяных сетях кэ =0.5 мм; в конденсатопроводах и системах ГВС кэ =1 мм.

            При ламинарном течении жидкости в трубе (Re < 2300)

            Конс_6.                                                                                                                    (6.4)

В переходной области 2300 < Re < 4000

            Конс_6.                                                                                         (6.5)

При Конс_6

            Конс_6.                                                                                                    (6.6)

Обычно в тепловых сетях Re > Reпр, поэтому (6.3) можно привести к виду

            Конс_6, где Конс_6.                                                    (6.7)

Потери давления на местных сопротивлениях определяются по формуле

            Конс_6.                                                                                 (6.8)

Значения коэффициента местного гидравлического сопротивления x приводятся в справочниках. При гидравлических расчетах можно учитывать потери давления на местных сопротивлениях через эквивалентную длину.

            Конс_6.

Тогда Конс_6, где a=lэкв/l – доля местных потерь давления.

a.       Порядок гидравлического расчета



Обычно при гидравлическом расчете задаются расход теплоносителя и суммарное падение давления на участке. Требуется найти диаметр трубопровода. Расчет состоит из двух этапов – предварительного и поверочного.

Предварительный расчет.

2.      Задаются долей местных падений давления a=0.3...0.6.

3.      Оценивают удельные потери давления

Конс_6 . Если падение давления на участке неизвестно, то задаются величиной < 20...30 Па/м.

4.      Рассчитывают диаметр трубопровода из условия работы в турбулентном режиме Для водяных тепловых сетей плотность принимают равной 975 кг/м3.

Из (6.7) найдем

Конс_6,                                                                                                           (6.9)

 где r – средняя плотность воды на данном участке. По найденному значению диаметру выбирают по ГОСТ трубу с ближайшим внутренним диаметром. При выборе трубы указывают либо и d, либо и d.



2. Поверочный расчет.



 Для концевых участков следует проверить режим движения. Если окажется, что режим движения переходный, то, если есть возможность, нужно уменьшить диаметр трубы. Если это невозможно, то нужно вести расчет по формулам переходного режима.

1. Уточняются значения ;

2. Уточняются типы местных сопротивлений и их эквивалентные длины. Задвижки устанавливаются на выходе и входе коллектора, в местах присоединения распределительных сетей к магистральным, ответвлений к потребителю и у потребителей. Если длина ответвления менее 25 м, то допускается устанавливать задвижку только у потребителя. Секционирующие задвижки устанавливаются через 1 – 3 км. Кроме задвижек возможны и другие местные сопротивления – повороты, изменения сечения, тройники, слияние и разветвление потока и т.д.

Для определения количества температурных компенсаторов длинны участков делятся на допустимое расстояние между неподвижными опорами. Результат округляется до ближайшего целого числа. Если на участке есть повороты, то они могут быть использованы для самокомпенсации температурных удлинений. При этом количество компенсаторов уменьшается на число поворотов.

5.     Определяются потери давления на участке. Для закрытых систем Dpуч=2Rл(l+lэ).

Для открытых систем предварительный расчет ведется по эквивалентному расходу

Конс_6

При  поверочном расчете удельные линейные потери давления рассчитываются отдельно для подающего и обратного трубопроводов для действительных расходов.

      Конс_6,        Конс_6.

По окончании гидравлического расчета строится пьезометрический график.



a.       Пьезометрический график тепловой сети



На пьезометрическом графике в масштабе нанесены рельеф местности, высота присоединенных зданий, напор в сети. По этому графику легко определить напор и располагаемый напор в любой точке сети и абонентских системах.

За горизонтальную плоскость отсчета напоров принят уровень 1 – 1. Линия П1 – П4 – график напоров подающей линии. Линия О1 – О4 – график напоров обратной линии. Но1 – полный напор на обратном коллекторе источника; Нсн – напор сетевого насоса; Нст – полный напор подпиточного насоса, или полный статический напор в тепловой сети; Нк – полный напор в т.К на нагнетательном патрубке сетевого насоса; DHт – потеря напора в теплоприготовительной установке; Нп1 – полный напор на подающем коллекторе, Нп1= Нк  -  DHт. Располагаемый напор сетевой воды на коллекторе ТЭЦ Н1=Нп1-Но1. Напор в любой точке сети i обозначается как Нпi, Hoi – полные напоры в прямом и обратном трубопроводе. Если геодезическая высота в точке i есть Zi, то пьезометрический напор в этой точке есть Нпi – Zi, Hoi – Zi в прямом и обратном трубопроводах, соответственно. Располагаемый напор в точке i есть разность пьезометрических напоров в прямом и обратном трубопроводах – Нпi – Hoi. Располагаемый напор в ТС в узле присоединения абонента Д есть Н4 = Нп4 – Но4.



 Конс_6

Рис.6.2. Схема (а) и пьезометрический график (б) двухтрубной тепловой сети



Потеря напора в подающей линии на участке 1 – 4 есть Конс_6. Потеря напора в обратной линии на участке 1 – 4 есть Конс_6. При работе сетевого насоса напор Нст подпиточного насоса регулируется регулятором давления до Но1. При остановке сетевого насоса в сети устанавливается статический напор Нст, развиваемый подпиточным насосом. При гидравлическом расчете паропровода можно не учитывать профиль паропровода из-за малой плотности пара. Потери напора у абонентов, например Конс_6 зависит от схемы присоединения абонента. При элеваторном смешении DНэ= 10…15 м, при безэлеваторном вводе – Dнбэ =2…5 м, при наличии поверхностных подогревателей DНп=5…10 м, при насосном смешении DНнс= 2…4 м.

            Требования к режиму давления в тепловой сети:

b.      в любой точке системы давление не должно превышать максимально допустимой величины. Трубопроводы системы теплоснабжения рассчитаны на 16 ата, трубопроводы местных систем – на давление 6-7 ата;

c.       во избежание подсосов воздуха в любой точке системы давление должно быть не менее 1.5 ата. Кроме того это условие необходимо для предупреждения кавитации насосов;

d.      в любой точке системы давление должно быть не меньше давления насыщения при данной температуре во избежание вскипания воды;



6.5. Особенности гидравлического расчета паропроводов.



            Диаметр паропровода рассчитывают исходя либо из допустимых потерь давления, либо из допустимой скорости пара. Предварительно задается плотность пара на расчетном участке.

- расчет по допустимым потерям давления.

Оценивают Конс_6, a = 0.3...0.6. По (6.9) рассчитывают диаметр трубы.

- задаются скоростью пара в трубе. Из уравнения для расхода пара – G=wrF находят диаметр трубы.

 По ГОСТу подбирается труба с ближайшим внутренним диаметром. Уточняются удельные линейные потери и виды местных сопротивлений, рассчитываются эквивалентные длины. Определяется давление на конце трубопровода. Рассчитываются потери тепла на расчетном участке по нормируемым потерям тепла.

Qпот=ql l, где  ql – потери тепла на единицу длины при заданной разности температур пара и окружающей среды с учетом потерь тепла на опорах, задвижках и т.п.  Если ql определено без учета потерь тепла на опорах, задвижках и т.п., то

Qпот=ql(tср – to)(1+b), где tср - средняя температура пара на участке, to – температура окружающей среды, зависящая от способа прокладки. При наземной прокладке to = tнo, при подземной бесканальной прокладке to = tгр (температура грунта на глубине укладки),  при прокладке в проходных и полупроходных каналах to =40…50 0С. При прокладке в непроходных каналах to = 5 0С. По найденным потерям тепла определяют изменение энтальпии пара на участке и значение энтальпии пара в конце участка.

Diуч=Qпот/D,         iк=iн - Diуч .

По найденным значениям давления и энтальпии пара в начале и конце участка определяется новое значение средней плотности пара rср = (rн + rк)/2. Если новое значение плотности отличается от ранее заданного более чем на 3 %, то поверочный расчет повторяют с уточнением одновременно и .



a.       Особенности расчета конденсатопроводов



При расчете конденсатопровода необходимо учитывать возможное парообразование при понижении давления ниже давления насыщения (вторичный пар), конденсацию пара за счет тепловых потерь и пролетный пар после конденсатоотводчиков. Количество пролетного пара определяется по характеристике конденсатоотводчика. Количество сконденсировавшегося пара определяется по потере тепла и теплоте парообразования. Количество вторичного пара определяется по средним параметрам на расчетном участке.

Если конденсат близок к состоянию насыщения, то расчет нужно вести как для паропровода. При транспорте переохлажденного конденсата расчет выполняется так же, как и для водяных сетей.



b.       Режим давления в сети и выбор схемы абонентского ввода.



1.     Для нормальной работы потребителей тепла напор в обратной линии должен быть достаточен для заполнения системы, Ho > DHмс.

2.     Давление в обратной линии должно быть ниже допустимого, po > pдоп.

3.      Действительный располагаемый напор на абонентском вводе должен быть не меньше расчетного, DHаб Конс_6 DHрасч.

4.      Напор в подающей линии должен быть достаточен для заполнения местной системы, Hп – DHаб > Hмс.

5.      В статическом режиме, т.е. при выключении циркуляционных насосов, не должно быть опорожнения местной системы.

6.      Статическое давление не должно превышать допустимое.

Статическое давление это давление, которое устанавливается после отключения циркуляционных насосов. Уровень статического давления (напора) обязательно указывается на пьезометрическом графике. Величина этого давления (напора) устанавливается исходя из ограничения величины давления для отопительных приборов и не должна превышать 6 ати (60 м). При спокойном рельефе местности уровень статического давления может быть одним и тем же для всех потребителей. При больших колебания рельефа местности может быть два, но не более трех статических уровней.

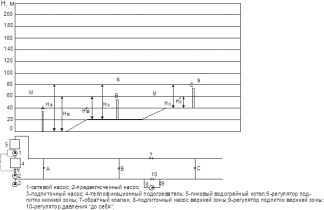

Конс_6

Рис.6.3. График статических напоров системы теплоснабжения



На рис.6.3 изображен график статических напоров и схема системы теплоснабжения. Высота зданий A, B и С одинакова и равна 35 м. Если провести линию статического напора на 5 метров выше здания С, то здания В и А окажутся в зоне напора в 60 и 80 м. Возможны следующие решения.

7.      Отопительные установки зданий А присоединяются по независимой схеме, а в зданиях В и С – по зависимой. В этом случае для всех зданий устанавливается общая статическая зона. Водо-водяные подогреватели будут находиться под напором в 80 м, что допустимо с точки зрения прочности. Линия статических напоров – S - S.

8.      Отопительные установки здания С присоединяются по независимой схеме. В этом случае полный статический напор можно выбрать по условиям прочности установок зданий А и В – 60 м. Этот уровень обозначен линией М – М.

9.      Отопительные установки всех зданий присоединены по зависимой схеме, но зона теплоснабжения разделена на две части – одна на уровне М-М для зданий А и В, другая на уровне S-S для здания С. Для этого между зданиями В и С устанавливается обратный клапан 7 на прямой линии и подпиточный насос верхней зоны 8 и регулятор давления  10 на обратной линии. Поддержание заданного статического напора в зоне С осуществляется подпиточным насосом верхней зоны 8 и регулятором подпитки 9. Поддержание заданного статического напора в нижней зоне осуществляется насосом 2 и регулятором 6.

При гидродинамическом режиме работы сети вышеперечисленные требования тоже должны соблюдаться в любой точке сети при любой температуре воды.

Конс_6

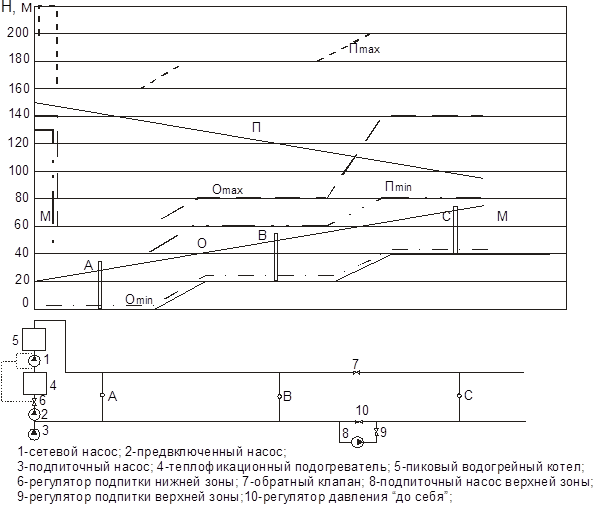

Рис.6.4. Построение графика гидродинамических напоров системы теплоснабжения



10.    Построение линий максимальных и минимальных пьезометрических напоров.

Линии допустимых напоров следуют за рельефом местности, т.к. принято, что трубопроводы прокладываются в соответствии с рельефом. Отсчет – от оси трубы. Если оборудование имеет существенные размеры по высоте, то минимальный напор отсчитывают от верхней точки, а максимальный – от нижней.

1.1. Линия Пmax – линия максимально допустимых напоров в подающей линии.

Для пиковых водогрейных котлов максимал ьно допустимый напор отсчитывают от нижней точки котла (принимают, что она находится на уровне земли), а минимально допустимый напор – от верхнего коллектора котла. Допустимое давление для стальных водогрейных котлов 2.5 Мпа. С учетом потерь принято на выходе из котла Hmax=220 м. Максимально допустимый напор в подающей линии ограничен прочностью трубопровода (рmax=1.6 Мпа). Поэтому на входе в подающую линию Нmax=160 м.

a.         Линия Оmax – линия максимально допустимых напоров в обратной линии.

По условию прочности водоводяных подогревателей максимальное давление не должно быть выше 1.2 Мпа. Поэтому максимальное значение напора равно 140 м. Величина напора для отопительных установок не может превышать 60 м.

Минимально допустимый пьезометрический напор определяют по температуре кипения, превышающую на 30 0С расчетную температуру на выходе из котла.

b.        Линия Пmin – линия минимально допустимого напора в прямой линии

Минимально допустимый напор на выходе из котла определяется из условия невскипания в верхней точке – для температуры 180 0С. Устанавливается 107 м. Из условия невскипания воды при температуре 150 0С минимальный напор должен быть 40 м.

1.4. Линия Оmin – линия минимально допустимого напора в обратной линии. Из условия недопустимости подсосов воздуха и кавитации насосов принят минимальный напор в 5 м.

      Действительные линии напоров в прямой и обратной линиях ни при каких режимах не могут выходить за пределы линий максимальных и минимальных напоров.

      Пьезометрический график дает полное представление о действующих напорах при статическом и гидродинамическом режимах. В соответствии с этой информацией выбирается тот или иной метод присоединения абонентов.

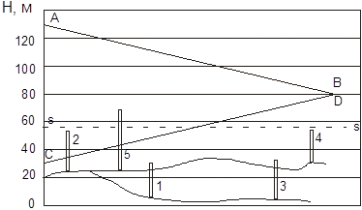

Конс_6

Рис.6.5. Пьезометрический график

Здание 1. Располагаемый напор больше 15 м, пьезометрический – меньше 60 м. Можно отопительную установку присоединить по зависимой схеме с элеваторным узлом.

Здание 2. В этом случае также можно применить зависимую схему, но т.к. напор в обратной линии меньше высоты здания в узле присоединения нужно установить регулятор давления "до себя". Перепад давления на регуляторе должен быть больше разницы между высотой установки и пьезометрическим напором в обратной линии.

Здание 3. Статический напор в этом месте больше 60 м. Лучше всего применить независимую схему.

Здание 4. Располагаемый напор в этом месте меньше 10 м. Поэтому элеватор работать не будет. Нужно устанавливать насос. Его напор должен быть равен потерям напора в системе.

Здание 5. Нужно использовать независимую схему – статический напор в этом месте больше 60 м.







      6.8. Гидравлический режим тепловых сетей



Потери давления в сети пропорциональны квадрату расхода

            Конс_6. Пользуясь формулой для расчета потерь давления, найдем S.

            Конс_6.

Потери напора в сети определяются как Конс_6, где Конс_6.

При определении сопротивления всей сети действуют следующие правила.

1. При последовательном соединении элементов сети суммируются их сопротивления S.

SS=Ssi.

11.    При параллельном соединении элементов сети суммируются их проводимости.

Конс_6.      Конс_6.

Одна из задач гидравлического расчета ТС – определение расхода воды у каждого абонента и в сети в целом. Обычно известны: схема сети, сопротивление участков и абонентов, располагаемый напор на коллекторе ТЭЦ или котельной.

Конс_6

       Рис. 6.6. Схема тепловой сети

Обозначим SI – SV – сопротивления участков магистрали; S1 – S5 – сопротивления абонентов вместе с ответвлениями; V – суммарный расход воды в сети, м3/с;  Vm – расход воды через абонентскую установку m; SI-5 – сопротивление элементов сети от участка I до ответвления 5;  SI-5=SI + S1-5, где S1-5 – суммарное сопротивление абонентов 1-5 с соответствующими ответвлениями.

      Расход воды через установку 1 найдем из уравнения

Конс_6,  отсюда  Конс_6.

Для абонентской установки 2

  Конс_6. Разность расходов Конс_6 найдем из уравнения

Конс_6, где Конс_6. Отсюда

Конс_6.

Для установки 3 получим

Конс_6



Конс_6 - сопротивление тепловой сети со всеми ответвлениями от абонента 3 до последнего абонента 5 включительно; Конс_6Конс_6- сопротивление участка III магистрали.

Для некоторого m-го потребителя из n относительный расход воды находится по формуле

Конс_6. По этой формуле можно найти расход воды через любую абонентскую установку, если известен суммарный расход в сети и сопротивления участков сети.

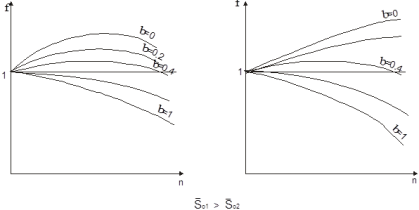

12.    Относительный расход воды через абонентскую установку зависит от сопротивления сети и абонентских установок и не зависит от абсолютного значения расхода воды.

13.    Если к сети присоединены n абонентов, то отношение расходов воды через установки d и m, где d < m, зависит только от сопротивления системы, начиная от узла d до конца сети, и не зависит от сопротивления сети до узла d.

Если на каком-либо участке сети изменится сопротивление, то у всех абонентов, расположенных между этим участком и концевой точкой сети, расход воды изменится пропорционально. В этой части сети достаточно определить степень изменения расхода только у одного абонента. При изменении сопротивления любого элемента сети изменится расход как в сети, так и у всех потребителей, что приводит к разрегулировке. Разрегулировки в сети бывают соответственные и пропорциональные. При соответственной разрегулировке совпадает знак изменения расходов. При пропорциональной разрегулировке совпадает степень изменения расходов.

Конс_6

Рис. 6.7. Изменение напоров сети при отключении одного из потребителей

Если от тепловой сети отключится абонент Х, то суммарное сопротивление сети увеличится (параллельное соединение). Расход воды в сети уменьшится, потери напора между станцией и абонентом Х уменьшатся. Поэтому график напора (пунктир) пойдет положе. Располагаемый напор в точке Х увеличится, поэтому расход в сети от абонента Х до концевой точки сети увеличится. У всех абонентов от точки Х до концевой точки степень изменения расхода будет одинакова – пропорциональная разрегулировка.

Конс_6

У абонентов между станцией и точкой Х степень изменения расхода будет разной. Минимальная степень изменения расхода будет у первого абонента непосредственно у станции – f=1. По мере удаления от станции f > 1 и увеличивается. Если на станции изменится располагаемый напор, то суммарный расход воды в сети, а также расходы воды у всех абонентов изменятся пропорционально корню квадратному из располагаемого напора на станции.



      6.9. Сопротивление сети.



Суммарная проводимость сети

Конс_6, отсюда

Конс_6.

По аналогии

Конс_6 и

Конс_6. Расчет сопротивления сети ведется от наиболее удаленного абонента.



a.             Включение насосных подстанций.

Насосные подстанции могут устанавливаться на подающем, обратном трубопроводах,

а также на перемычке между ними. Сооружение подстанций вызывается неблагоприятным рельефом, большой дальностью передачи, необходимостью увеличения пропускной способностью и т.д.

            а). Установка насоса на подающей или обратной линиях.

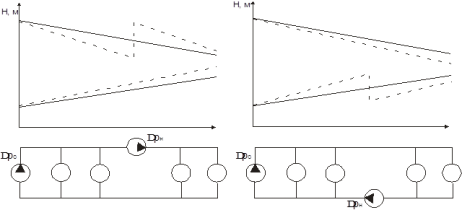

Конс_6

Рис.6.8. Установка насоса на подающей или последовательной линиях (последовательная работа)

При установке насосной подстанции (НП) на подающей или обратной линиях расходы воды у потребителей, расположенных между станцией и НП уменьшаются, а у потребителей после НП – возрастают. В расчетах насос учитывается как некоторое гидравлическое сопротивление. Расчет гидравлического режима сети с НП ведут методом последовательных приближений.

- Задаются отрицательным значением гидравлического сопротивления насоса

            Конс_6     (*)

- Рассчитывают сопротивление в сети, расходы воды в сети и у потребителей

- Уточняются расход воды и напор насоса и его сопротивление по (*).

Конс_6

Рис.6.10. Суммарные характеристики последовательно и параллельно включенных насосов



При параллельном включении насосов суммарная характеристика получается путем суммирования абсцисс характеристик. При последовательном включении насосов суммарная характеристика получается суммированием ординат характеристик. Степень изменения подачи при параллельном включении насосов зависит от вида характеристики сети. Чем меньше сопротивление сети, тем эффективнее параллельное включение и наоборот.

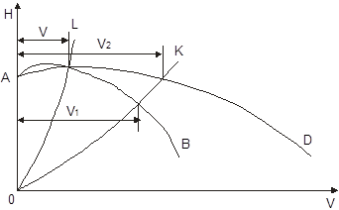

Конс_6

АВ –  характеристика одного насоса; AD – суммарная характеристика двух насосов. Если характеристика сети 0К, то при работе одного насоса в сеть подается расход воды V1, а при работе двух насосов – V2. То есть, два насоса подают воды больше, чем один. Если характеристика сети имеет вид 0L, то подача воды остается одной и той же при работе и одного насоса, и двух.

Рис.6.11. Параллельное включение насосов



При последовательном включении насосов суммарная подача воды всегда больше, чем подача воды каждым из насосов в отдельности. Чем больше сопротивление сети, тем эффективнее последовательное включение насосов.

б). Установка насоса на перемычке между подающей и обратной линиях.

При установке насоса на перемычке температурный режим до и после НП неодинаков.

Для построения суммарной характеристики двух насосов предварительно характеристику насоса А переносят в узел 2, где установлен насос Б (см.рис.6.12). На приведенной характеристике насоса А2 - 2 напоры при любом расходе равны разности действительного напора этого насоса и потери напора в сети С для этого же расхода.

Конс_6. После приведения характеристик насосов А и Б к одному и тому же общему узлу они складываются по правилу сложения параллельно работающих насосов. При работе одного насоса Б напор в узле 2 равен Конс_6, расход воды Конс_6. При подключении второго насоса А напор в узле 2 возрастает до Конс_6Конс_6, а суммарный расход воды увеличивается до V>Конс_6. Однако непосредственная подача насоса Б при этом уменьшается до Конс_6.

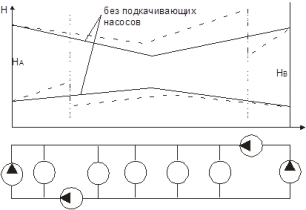

 Конс_6

Конс_6

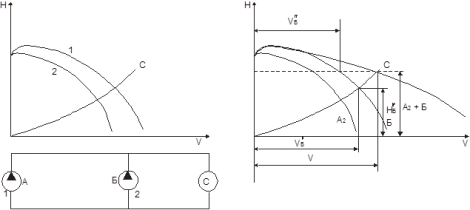

Рис.6.12. Построение гидравлической характеристики системы с двумя насосами в разных узлах



a.             Работа сети с двумя источниками питания



Если ТС питается от нескольких источников тепла, то в магистральных линиях возникают точки встречи потоков воды от разных источников. Положение этих точек зависит от сопротивления ТС, распределения нагрузки вдоль магистрали, располагаемых напоров на коллекторах ТЭЦ. Суммарный расход воды в таких сетях, как правило, задан.

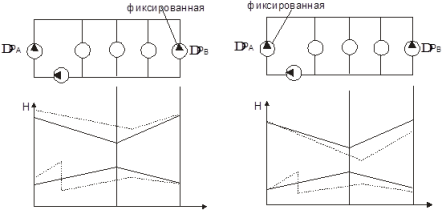

Конс_6

Рис.6.13. Схема ТС, питаемой от двух источников



Точка водораздела находится следующим образом. Задаются произвольными значениями расхода воды на участках магистрали исходя их 1-го закона Кирхгофа. Определяют невязки напора на основе 2-го закона Кирхгофа. Если при предварительно выбранном распределении расхода водораздел выбран в т.К, то второе уравнение Кирхгофа запишется в виде

Конс_6,          Конс_6.

По 2-му закону Кирхгофа определяется невязка потерь давления Dp. Чтобы сделать невязку давления равной нулю, нужно ввести в расчет поправку расхода – увязочный расход. Для этого в уравнении полагают Dp=0 и вместо V вводят V+dV или V-dV. Получим

            Конс_6.     Знак Dp равен знаку dV.  Далее уточняется распределение расхода на участках сети. Для поиска точки водораздела проверяются два расположенных рядом потребителя.

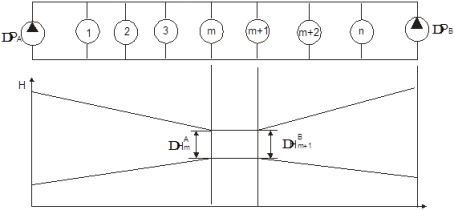

Конс_6

Рис.6.14. Определение положения точки водораздела



а). Точка водораздела находится между потребителями m и m+1. В этом случае Конс_6. Здесь Конс_6- перепад давления у потребителя m при питании от станции А. Конс_6 - перепад давления у потребителя m+1 при питании от станции В.

Пусть точка водораздела находится между потребителями 1 и 2. Тогда

Конс_6;           Конс_6. Если эти два перепада давления равны, то точка водораздела находится между потребителями 1 и 2. Если нет, то проверяется следующая пара потребителей, и т.д. Если ни для одной пары потребителей не обнаружено равенство располагаемых напоров, это означает, что точка водораздела находится у одного из потребителей.

б). Точка водораздела находится у потребителя m, у которого Конс_6,   Конс_6.

Конс_6

Конс_6

Конс_6   (*)

Расчет ведется в следующем порядке.

1.      Задаются одним из сопротивлений Конс_6 или Конс_6.

2.      По уравнению (*) рассчитывают второе.

3.      Рассчитывают сопротивление сети и расходы воды, питаемой от станций А и В.

4.      Рассчитывают расходы воды у потребителя - Конс_6 и  Конс_6.

5.      Проверяется выполнение условия

Конс_6,     Конс_6.



a.             Кольцевая сеть.



Кольцевую сеть можно рассматривать как сеть с двумя источниками питания с равными напорами сетевых насосов. Положение точки водораздела в подающей и обратной магистралях совпадает, если сопротивления подающей и обратной линий одинаковы и нет подкачивающих насосов. В противном случае положения точки водораздела в подающей и обратной линиях нужно определять отдельно. Установка подкачивающего насоса приводит к смещению точки водораздела только в той линии, на которой он установлен.

Конс_6

Рис.6.15. График напоров в кольцевой сети

В этом случае НА = НВ.



b.            Включение насосных подстанций в сети с двумя источниками питания



Конс_6

При установке подкачивающих насосов на подающей или обратной линии положение точки водораздела смещается в направлении подкачивающего насоса (по подающей линии). Новое положение точки водораздела может быть определено так же, как и ранее, принимая напор на станции равным

Конс_6



Конс_6

Для стабилизации режима давления при наличии подкачивающего насоса на одной из станций напор на входном коллекторе поддерживается постоянным. Эту станцию называют фиксированной, другие станции – свободными. При установке подкачивающего насоса напор во входном коллекторе свободной станции меняется на величину Конс_6.



a.             Гидравлический режим открытых систем теплоснабжения



            Основная особенность гидравлического режима открытых систем теплоснабжения заключается в том, что при  наличии водоразбора расход воды в обратной линии меньше, чем в подающей. Практически эта разность равна водоразбору.

Конс_6

Рис.6.18. Пьезометрический график открытой системы



Пьезометрический график подающей линии остается постоянным при любом водоразборе из обратной линии, так как расход в подающей линии поддерживается постоянным с помощью регуляторов расхода на абонентских вводах. С увеличением водоразбора уменьшается расход в обратной линии и пьезометрический график обратной линии становится более пологим. Когда водоразбор равен расходу в подающей линии, расход в обратной равен нулю и пьезометрический график обратной линии становится горизонтальным. При одинаковых диаметрах прямой и обратной линий и отсутствии водоразбора графики напора в прямой и обратной линиях симметричны. При отсутствии водоразбора на ГВС расход воды равен расчетному расходу на отопление – Vo – в прямом и обратном трубопроводах. При водоразборе полностью из прямой линии расход воды в обратной линии равен расходу на отопление, а в подающей линии – сумме расходов на отопление и ГВС. При этом снижается располагаемый напор на системе отопления и расход воды Vo меньше расчетного. При водоразборе только из обратной линии располагаемый напор на систему отопления выше расчетного. Потери давления складываются из потерь давления в подающей линии, системе отопления и обратной линии.

Конс_6 , где

При отсутствии нагрузки ГВС

Конс_6                                     (*)

При наличии водоразбора на ГВС

Конс_6                                                   (**)

Делим (**) на (*). Обозначим

Конс_6;           Конс_6;                  Конс_6;                   Конс_6.

Конс_6                                                                    (***)

Из уравнения (***) можно найти f.

Конс_6

1.      При разборе воды на ГВС из подающей линии расход через систему отопления падает. При разборе из обратной линии – растет. При b=0.4 расход воды через систему отопления равен расчетному.

2.      Степень изменения расхода воды через систему отопления – n-  тем выше, чем выше нагрузка ГВС.

3.      Степень изменения расхода воды через систему отопления тем больше, чем меньше сопротивление системы.

Увеличение водоразбора на ГВС может привести к ситуации, когда вся вода после системы отопления будет поступать на водоразбор ГВС. При этом расход воды в обратном трубопроводе будет равен нулю.

Конс_6.   Из (***):        Конс_6, откуда    Конс_6             (****)

Подставим (****) в (***) и найдем Конс_6.

Конс_6.

При Конс_6 вода на ГВС начинает поступать из обратной линии и после системы отопления. При этом давление в системе отопления падает и при некотором значении нагрузки ГВС избыточное давление станет равным 0. В этом случае вода в систему отопления поступать не будет, а на ГВС вода будет поступать из подающей и обратной линий. Это – критический режим для системы отопления – f=0.  Из (***):

Конс_6. Знак "-" означает, что направление движения в обратной линии изменилось на противоположное. Отсюда найдем

Конс_6.

Условие выравнивания режима - Конс_6. Для поддержания Vo на на расчетном уровне целесообразно работать с переменным напором сетевых насосов на станции.



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
