Шрейбер А.К., Обельченко И.О. Эксплуатация систем водоснабжения жилых зданий и микрорайонов ch_1

Введение



По данным Всемирной организации здравоохранения (ВОЗ) примерно 1,2 миллиарда человек страдают от недостатка питьевой воды.

Вода необходима не только для непосредственной жизнедеятельности человека, но и для нужд интенсивно развивающейся промышленности. Наиболее крупные потребители воды – химические и сталеплавильные заводы, автомобилестроение и пищевая промышленность расходуют  примерно в 2,5 раза больше воды, чем на бытовые нужды.

 Потребность в питьевой воде постоянно растет. В Москве  работают 4 водопроводные станции. Задача этих станций сделать из воды «сырой» - так называют воду в источнике, воду «питьевую» - вода в системе водоснабжения. Между этими понятиями стоит ГОСТ на питьевую воду с жесткими требованиями к качеству воды.

Между тем, в районах и городах Московской области превышение свинца в питьевой воде отмечается в Дмитровском, Наро-Фоминском и Подольском районе, кадмия – в Дмитрове, Истре, Серпухове и Долгопрудном, марганца – в Жуковском, Мытищах, Люберцах. Тяжелые металлы, по данным Московской областной санэпидслужбы, - также содержатся в питьевой воде. Так, по содержанию стронция стабильно не соответствует норме 11% взятых проб, по содержанию лития – 14,7%, по железу – 23,4,  по фтору – 18,2%.

В подавляющем большинстве (93%) жители области пьют воду из подземных артезианских скважин. Но доказано, что  подземные воды бывают не чище поверхностных.

Специалисты утверждают, что в Московской области около 40% водопроводных сетей  исчерпали свой эксплуатационный ресурс,  15% из них находится в аварийном или предаварийном состоянии. На таких объектах в год регистрируют более 5,5 тыс. аварий.

На фоне неблагополучной ситуации с качеством воды и надежностью сетей обостряется проблема дефицита воды в Подмосковье. Вот цифры, иллюстрирующие эту ситуацию: Подольский район – 75100 куб. м в сутки, Мытищинский район – 26100 куб. м, Люберецкий район - 44300 куб. м, Павлово-Посадский район - 17800 куб.м, Орехово-Зуевский район - 11000 куб. м, Щелковский район – 16700 куб.м, Балашихинский район – 8400 куб.м.

В целом в Российской федерации положение с состоянием инженерных систем и коммунальных сооружений остается неудовлетворительным. Степень их износа достигает 60-80%. Аварийность сетей за 10 лет выросла в 10 раз.



1. Потребление питьевой воды в жилищном фонде



Поскольку организация потребления питьевой воды в жилищном фонде задача во многом техническая, рассмотрим прежде всего технические решения применительно к системам водоснабжения. В  Москве и в других городах жилищный фонд формируется в виде микрорайонов. Микрорайоном (применительно к системе водоснабжения) можно назвать совокупность зданий, получающих воду от одного центрального теплового пункта (ЦТП). Сюда относятся не только жилые здания, но и арендаторы (школы, детсады, магазины и т.д.), снабжаемые водой из этой же системы. В ЦТП производится учет как холодной, так и горячей воды, т.е. расход воды, потребляемый жителями микрорайона и арендаторами, учитывается одним водомером. Этот же водомер фиксирует и потери воды, которые могут возникать, как в пределах домов, так и в разводящих трубопроводах на территории микрорайона.

Потери воды разделяются на утечки и непроизводительные расходы.

Утечкой воды называется проток воды через закрытую водоразборную арматуру (наполнительную и смесительную), независимо от величины расхода воды. К утечкам воды относится также проток воды через свищи в трубопроводах и негерметичные соединения труб в системе.

Непроизводительными расходами называются увеличенные расходы воды в момент водопользования за счет повышенного давления перед водоразборной арматурой при регулировании температуры воды, сливов охлажденной воды из систем горячего водоснабжения с целью получения воды более высокой температуры. К непроизводительным расходам относится также расточительное использование воды в быту.

Если учесть увеличение в последнее время строительства жилых домов повышенной этажности (более 17 эт.) становится ясным, что потери воды вследствие избыточных напоров будут возрастать. Особенно большими будут потери в домах низкой этажности при смешанной застройке, т.к. при встраивании домов повышенной этажности в сложившийся микрорайон увеличивается давление в системе. Снижение температуры горячей воды  также ведет к ее потерям.

Ориентировочное распределение потерь воды в системе коммунального водоснабжения г. Москвы можно оценить следующим образом: на долю утечек приходится 8-10%,  на долю непроизводительных расходов – 17-20%. Система с большим сроком эксплуатации может  потерять свою герметичность и доля утечек будет значительно выше, а в системах с избыточными давлениями или нарушением температурного режима основные потери появятся за счет непроизводительных расходов.

Установлено, что в основном вода используется на хозяйственно-бытовые нужды. В процентах это составляет:

- стрика белья                      25

- ванна и душ                       26

- ежедневный туалет           15

- влажная уборка                 4

- приготовление пищи        3

- мытье посуды                    6

- смыв клозетной чаши      21

Представленный перечень использования воды не полон. Однако, исходя из приведенных значений, можно определить нагрузку на водоразборную арматуру. Так, на смеситель у мойки приходится 10% суточного расхода воды, на смеситель в умывальнике – 14%, смеситель ванны – 55%, на наполнительную арматуру смывного бачка – 21%. Приведенные значения необходимы  для проведения расчетов по  рациональному использованию воды в жилищном фонде и для совершенствования устройства водоразборной арматуры.



2.Основные технические требования к системам водоснабжения



         Технические  требования  к  системам  водоснабжения   содержатся   в соответствующих    разделах    «Правил   и    норм   технической эксплуатации    жилищного  фонда», утвержденных постановлением Госстроя от 27.09.2003 г.,  № 170 (в скобках даны номера пунктов «Правил»).

         Для систем горячего и холодного водоснабжения:

- подача горячей воды требуемой температуры и давления во все водоразборные точки (п. 5.1.3);

- изоляция трубопроводов горячей воды, расположенных в подвалах, на чердаках и в сантехкабинах (п.5.1.3., п.5.3.11);

 - рекомендуемый срок ремонта, связанный с прекращением горячего водоснабжения – 14 дней;

 - температура воды, подаваемой к водоразборным точкам должна быть не  менее  60оС в   открытых   системах  горячего водоснабжения и не менее 50 оС - в закрытых. Температура воды на выходе из водонагревателя должна выбираться из условия обеспечения нормативной температуры в водоразборных точках но не выше 75 оС (п.5.3.1.);

- инженерно-технические работники и рабочие, обслуживающие водопровод, обязаны  изучить систему в натуре и по чертежам, обеспечить исправную работу и проинструктировать жителей о необходимости сообщения об утечках, шумах в водопроводной арматуре, а также о требованиях  экономного расходования воды (п. 5.3.2.);

- по окончании ремонта системы следует испытать на давление, равное 1,25 рабочего, в пределах от 7,5 до 10 кгс/см2 (п.5.3.3.);

- трубы в системе горячего водоснабжения следует применять оцинкованные. Магистрали и подводки системы должны быть проложены с уклоном 0,002 с повышением в сторону точек разбора без прогибов. Крепления и подвижные опоры должны допускать свободное перемещение труб под влиянием изменения температуры. На вводе системы в здание должна быть установлена запорная арматура и приборы учета (п.5.3.4.);

- давление в системе следует поддерживать а пределах 0,5 – 0,7 кгс/см2 выше статического давления. Водонагреватели и трубопроводы должны быть постоянно заполнены водой (п.5.3.5);

- задвижки и вентили для отключения системы необходимо 2 раза в месяц открывать и закрывать (п.5.3.6.);

- действие автоматических регуляторов температуры и давление в системе горячего водоснабжения следует проверять не реже одного раза в месяц (п.5.3.8.);

- система холодного водоснабжения должна выдерживать давление до 10 кгс/см2 (п.5.8.2.);

- помещение водомерного узла должно быть освещено, температура в нем в зимнее время года не должна быть ниже + 5 оС. Вход в помещение водомерного узла посторонних лиц не допускается (п.5.8.5).

В целом общие требования к организациям по обслуживанию систем холодного и горячего водоснабжения заключаются в том, что эти организации должны обеспечивать:

- проведение профилактических работ (осмотры, наладка систем), планово-предупредительных ремонтов, устранение крупных дефектов в  системе водопровода (установка уплотнительных гильз при пересечении трубопроводами перекрытий и др.) в сроки, установленные нормативными требованиями и планами работ;

- устранение сверхнормативных шумов и вибрации в помещениях от работы систем водопровода (гидравлические удары, повышенная скорость течения воды в трубах и при истечении из водоразборной арматуры и др.), регулирование (повышение или понижение) давления в системе до нормативного;

- устранение утечек, протечек, закупорок, засоров, дефектов при осадочных деформациях частей здания или при некачественном монтаже санитарно-технических систем и их запорно-регулирующей арматуры, гидравлических ударах (при проникновении воздуха в трубопроводы), заусенцев в местах соединения труб и др. в установленные сроки;

- предотвращение образования конденсата на поверхности трубопроводов;

- обслуживание насосных установок систем водоснабжения;

- изучение слесарями-сантехниками систем водопровода в натуре  и по технической (проектной) документации (поэтажные планы с указанием типов и марок установленного оборудования, приборов и арматуры; аксонометрической схемы водопроводной сети с указанием диаметров труб и ведомости-спецификации на установленное оборудование, водозаборную и водоразборную арматуру). При отсутствии проектной документации должна составляться исполнительная документация и схемы систем водоснабжения;

- контроль за соблюдением нанимателями, собственниками и арендаторами правил пользования системами водопровода;

- инженерный контроль за своевременным исполнением заявок жителей на устранение неисправностей в системе водопровода (п.5.8.3.).



3. Нормирование водопотребления

Норма предполагает установленное потребление воды одним человеком за сутки. Норма водопотребления зависит от степени благоустройства и этажности зданий. Как изменяется потребление холодной и горячей воды в жилых   зданиях   различной   этажности   видно из графика на рис. 1.

Шрейбер А.К., Обельченко И.О. Эксплуатация систем водоснабжения жилых зданий и микрорайонов ch_1

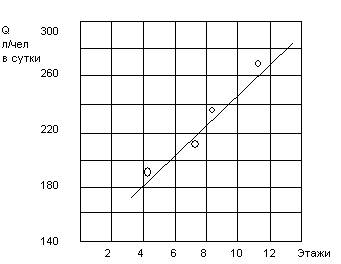

Рис. 1. График изменения водопотребления в зависимости от этажности здания

Кроме степени благоустройства и этажности зданий на величину водопотребления влияют и другие факторы, которые в нормах на проектирование не учитываются. Так, на величину водопотребления в значительной степени влияет заселенность. Под заселенностью понимают отношение количества жильцов в доме к количеству квартир. Изменение водопотребления в зависимости от заселенности показано на рис. 2.

Шрейбер А.К., Обельченко И.О. Эксплуатация систем водоснабжения жилых зданий и микрорайонов ch_1

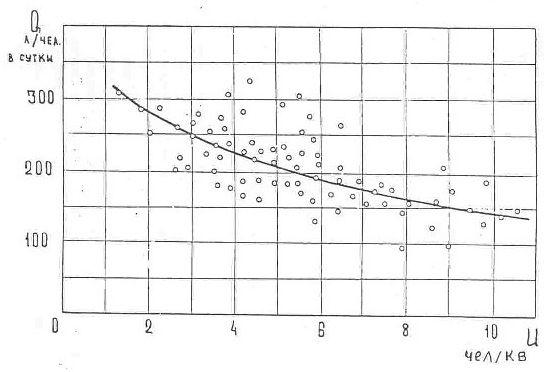

Рис.2. График изменения водопотребления в зависимости от заселенности дома

Из графика видно, что чем больше заселенность, тем меньше водопотребление в расчете на одного человека.

В нормативах (СНиП) заселенность принимается средней для гарантированного обеспечения водой. С этой же целью увеличены нормы для компенсации потерь воды от утечек и непроизводительных расходов.

Эксплуатационные нормативы водопотребления нужны не только для планирования, но и для оценки деятельности эксплуатационных служб. Первоначально временные эксплуатационные нормы водопотребления были разработаны именно для этой цели. Их разработка основывалась на экспертной оценке. Однако, вскоре стало обнаруживаться  несовершенство фиксированного норматива водопотребления. При фиксированной величине нормы водопотребления службы эксплуатации для оценки водопотребления по различным зданиям были поставлены в неравные условия. Так, микрорайон с низким давлением в водопроводных сетях будет расходовать меньше воды, чем такой же микрорайон с более высоким давлением при одинаковой степени герметичности систем.

Несмотря на кажущийся парадокс, существует экономический порог герметизации. В настоящих условиях для обеспечения абсолютной герметичности водопроводных систем хозяйственно-бытового назначения необходимо содержать аварийную и профилактическую службы, а также значительный запас заменяемых деталей сантехоборудования. При низкой стоимости питьевой воды сопоставление затрат на эксплуатацию сантехоборудования и доходов от экономии воды баланс  складывается не в пользу последних. Но оставлять бесконтрольной величину утечки воды также недопустимо.

Величина утечки определяется по расходу в ночные часы суток, так как в это время полезный расход минимальный и его величина находится в пределах зоны нечувствительности водомера. Таким образом, расход воды, замеренный с помощью водомера в ночное время (с 0 до 5 час.), есть утечка.  Измерения ночных расходов на большом количестве жилых микрорайонов позволили выявить зависимость величин частоты и  часовых расходов воды в ночное время (рис. 3). На графике по оси абсцисс отложены величины  часовых расходов, а по оси ординат частота их появления в процентах.

График приведен в интегральной форме. Из графика видно, что для проведения работ по устранению утечек воды в 65-70% жилых зданий необходимо принять значение ночного расхода не более 2 л/(чел. в час). Условно принимаем, что утечки происходят с неизменным расходом в течение 21 часа в сутки, а 3 часа, в момент максимального расхода, утечки практически отсутствуют. Таким образом, потери воды будут составлять 42 л/чел. в сутки. Это значение потерь воды является временной нормой утечки, связанной с невозможностью быстро устранить потери воды полностью и повсеместно. При достижении этого уровня потерь воды будет определен следующий – более низкий уровень.



Шрейбер А.К., Обельченко И.О. Эксплуатация систем водоснабжения жилых зданий и микрорайонов ch_1

1,00

0,80

0,60

0,40

0,20

    0



                                            Ночной среднечасовой расход (л/час)

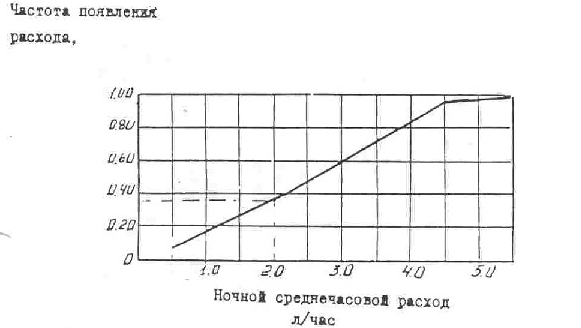

Рис. 3 График изменения частоты появления ночных часовых расходов и их величины


Шрейбер А.К., Обельченко И.О. Эксплуатация систем водоснабжения жилых зданий и микрорайонов ch_1



4. Эксплуатационные нормы водопотребления



4.1. Различают несколько видов норм водопотребления:

- укрупненная норма водопотребления – величина потребления воды, включающая расходы в жилищном фонде, коммунальными службами и промышленными предприятиями, расположенными на одной территории. Эта норма применяется для определения потребности в воде населенного пункта в целом;

- проектная норма водопотребления, учитывающая степень благоустройства и особенности технологического оборудования объекта. Используется для определения расчетного расхода при проектировании системы водоснабжения конкретного объекта;

- эксплуатационная норма водопотребления, учитывающая степень благоустройства и условия водопользования объекта. Этот вид норматива отличается большей определенностью и применяется для планирования и оценки хозяйственной деятельности эксплуатационных организаций.

В жилищном фонде различают два вида водопользования:

- объемный – вода набирается в емкости для дальнейшего использования;

- проточный – вода непосредственно из водопровода используется по назначению.

Второй способ водопользования возможен при наличии водоотводящей системы в здании.

Нормативы потребления воды в населенных пунктах при отсутствии приборов учета утверждаются постановлением Главы администрации, округа, района, муниципалитета.

Эти нормативы имеют следующие недостатки:

- норма водопотребления рассчитана на усредненный временной показатель – месяц, в то время как число суток в месяце может меняться на величину 3 суток;

- норма – фиксированная величина и, соответственно, не учитывает условий эксплуатации. Следовательно, фиксированная норма  не обеспечивает достоверность результатов расчетов (усреднения), что весьма ощутимо при оплате за водопользование. Таким образом, необходимо переход от фиксированного норматива к нормам, учитывающим условия эксплуатации.

Структура эксплуатационной нормы водопотребления для жилых зданий, оборудованных водопроводом, имеет следующий вид:

Qж =Qр +Qут +Qн +Qu, л/чел в сутки                                                      (1)

Где Qр – доля расхода воды, отражающая физиологическую потребность в воде в условиях определенного уровня благоустройства;

Qут – нормированный расход утечки на одного жителя в сутки;

Qн – доля расхода воды при увеличении давления в системе;

Qu – доля расхода воды, учитывающая заселенность дома.

В качестве исходных данных для создания эксплуатационных норм используются следующие условия:

- нормируемый расход утечки является практически достижимым при существующих характеристиках технической эксплуатации систем водоснабжения зданий;

- доля расхода воды от увеличения давления, вследствие превышения его по сравнению с нормативным, равную согласно ГОСТу на водоразборную арматуру 0.5 ати;

- доля расхода воды, учитывающая заселенность дома, которая имеет обратную зависимость, т.е. чем больше заселенность квартир, тем меньше расход в расчете на одного потребителя;

- эксплуатационную норму водопотребления необходимо рассчитывать для конкретных условий эксплуатации каждого здания.

Эксплуатационная норма водопотребления рассчитывается при условии бесперебойной подачи воды и нормативной температуры горячего водоснабжения, т.е. исключает перебои и сливы остывшей воды;

Эксплуатационная норма водопотребления рассчитывается для следующих, наиболее часто встречающихся типов благоустройства жилых домов:

- с центральным горячим водоснабжением (Q¹);

- с газовыми многоточечными водонагревателями (Q²);

- с водонагревателями на твердом топливе (Q³);

- с холодным водоснабжение без ванн (Q4);

- с водой из колонок на улице (Q5).

Эксплуатационная норма водопотребления для жителей в домах с централизованным горячим водоснабжением рассчитывается по формуле:

Q¹ =171,5 +42+ 1,5×(Hэф - 26) - 11(U-3), л/чел в сутки                        (2)

где:

171,5 – полезный расход воды для одного жителя, л/чел. в сутки;

42 – нормируемый расход утечки на одного жителя, л/чел. в сутки;

1,5 и 11 – коэффициенты регрессии;

Hэф – эффективный напор, м.вод.ст;

26 – средний эффективный напор, м.вод.ст;

U – фактическая заселенность, чел/кв;

3 – средняя заселенность жилого дома чел/кв.

Эффективный напор определяется по формуле:

Нэф=Нвв–0,5h×n; м.водст.                                                                        (3)

Нвв – давление воды в системе водоснабжения после хозяйственного насоса и регулятора давления);

h – высота этажа здания, м (для полносборных зданий h=3м);

n – количество этажей здания.

Эксплуатационная норма водопотребления для жителей в домах с газовыми многоточечными нагревателями определяется по формуле:

Q2 =141+42+ 1,5× (Hэф – 18,5) - 11× (U – 3.2); л/чел в сутки              (4)

где:

141 – полезный расход воды одним жителем, л/чел. в сутки

18,5 – эффективный напор, м. вод. ст.

3,2 – средняя заселенность жилых домов, чел/кв.

Остальные значения аналогичны принятым в формуле 2.

Эксплуатационная норма водопотребления для жителей в домах с водонагревателями на твердом топливе определяется по формуле:

Q3 = 150+42+ 1,5× (Hэф – 18,5) - 11× (U – 3.2); л/чел в сутки             (5)

где:

150 – полезный расход воды  одним жителем, л/чел. в сутки

Остальные значения аналогичны принятым в формуле 4.

Эксплуатационная норма водопотребления жителями в домах, оборудованных только холодным водоснабжением, определяется по формуле:

Q4 = 85+42+1,5× (Hэф – 18,5) - 11× (U – 4); л/чел в сутки                   (6)

где:

85 – полезный расход воды одним жителем, л/чел. в сутки

4 – средняя заселенность, чел/кв.

Остальные значения аналогичны принятым в формуле 4.

Если регулятор давления после хозяйственного насоса отсутствует, то давление в системе определяется по формуле:

Нвв=(Hmax+Hmin)/2,                                                                                   (6)

где:



Hmax , Hmin – соответственно максимальное и минимальное давление в системе водоснабжения после хозяйственного насоса, м.вод.ст.

Эксплуатационная норма водопотребления жителями в домах, снабжаемых водой из водоразборных колонок на улице Q5=50 л/чел в сутки.

Для удобства пользования сделан расчет эксплуатационных норм водопотребления жителями домов квартирного типа с различной степенью благоустройства и заселенности, приведенный в Приложении 1 (табл. 4.1.1 – 4.1.13)



4.2. Эксплуатационные нормы водопотребления для арендаторов





Эксплуатационные нормы водопотребления для арендаторов различного назначения приведены в приложении 2.

Если арендаторы состоят из нескольких потребителей, расчет делается на каждый из них. Например, административное здание со столовой – расчет на административное здание и на столовую осуществляется отдельно. При наличии технологического оборудования, потребляющего воду (холодильные установки), расчет также выполняется отдельно. Примерный перечень постоянных арендаторов, встречающихся в жилых микрорайонах, приводится ниже:

- детские ясли-сады с круглосуточным пребыванием детей;

- детские ясли-сады с дневным пребыванием детей;

- учебные заведения и общеобразовательные школы с душевыми в гимнастических залах;

- школы-интернаты со столовой и прачечной;

- общежития с общими душевыми;

- гостиницы с душевыми в отдельных номерах;

- гостиницы, пансионаты, мотели с общими душевыми;

- здания административные и другого назначения (химчистки, прачечные, почты, банки и т.д.);

- продовольственные магазины;

- парикмахерские;

- поликлиники.



Набор арендаторов не только наиболее характерен, но кроме того, они функционируют в режиме проточного водопользования, следовательно величина водопотребления зависит от давления в системе водоснабжения.

Эта зависимость определяется по формуле:



Q=А+В(Нвв–1.5 nа);л/сут                                                                        (7)



где:



А и В коэффициенты, выбираемые по табл. 1 в зависимости от функционального назначения арендатора;

Нвв – давление в системе водоснабжения здания, м. вод. ст.

nа – количество этажей здания, занимаемого арендатором.

Таблица  1

Значение коэффициентов А и В для различных арендаторов

№№

п/п

Наименование арендатора

А

Единицы измерения

В

Единицы измерения

1

2

3

4

5

6

1

Детские ясли-сады с круглосуточным пребыванием детей

38,4

л/ 1 ребенка в сутки

2,56

л/ 1 ребенок в сутки

м.вод.ст.

2

Детские ясли-сады с дневным пребыванием детей

35

л/ 1 ребенка в сутки

1,8

л/ 1 ребенок в сутки

м.вод.ст.

3

Учебные заведения и общеобразовательные школы с душевыми в гимнастических залах

1,2

л/ 1 учащегося и 1 преподавателя в смену

0,98

л/ 1 учащегося и 1 преподавателя в смену

м.вод.ст.

4

Школы-интернаты со столовой и прачечной

147,4

л/ 1 место в сутки

3,66

л/ 1 место в сутки

м.вод.ст.

5

Общежития с общими душевыми

50,2

л/ 1 жит. в сутки

3,18

л/ 1 жит. в сут.

м.вод. ст.

6

Гостиницы с душевыми в отдельных номерах

185,6

л/ 1 жит. в сутки

3,24

л/ 1 жит. в сутки

м.вод.ст.

7

Гостиницы, пансионаты, мотели с общими душевыми

74,2

л/ 1 жит. в сутки

2,18

л/ 1 жит. в сутки

м.вод.ст.

8

Административные здания

0,0

л/1 работающего в сутки

0,6

л/1 раб. в сутки

м.вод.ст.

9

Продовольственные магазины

333,4

л/1 раб. место в сутки или 20 кв. м торг. зала

3,86

л/1 раб. место в сутки или 20 кв. м торг. зала

м.вод.ст.

10

Парикмахерские

65,2

л/1 раб. место в смену

4,48

л/1 раб. место в смену

м.вод.ст.

11

Поликлиники

12,4

л/1 раб. место в смену

1,64

л/1 раб. место в смену

м.вод.ст.



Для простоты использования по формуле 7 и табл. 1 были проведены расчеты эксплуатационных норм для этих арендаторов. Данные расчета приведены в табл.  2.

Таблица 2

Эксплуатационные нормы водопотребления для арендаторов при различных эффективных напорах

Наименование арендатора

Единица измерения

Нэф - Эффективный напор, м вод.ст.

5

10

20

30

40

50

60

70

Детские ясли-сады круглосуточные

л/чел. в сутки

52

64

90

115

141

166

192

218

Детские ясли-сады с дневным пребыванием

л/чел. в сутки

44

53

71

89

107

125

143

161

Учебные заведения и общеобразовательные школы с душевыми в гимнастических залах

л/чел. в сутки



6

    11

   21

   31

   40

   50

    60

   70

Школы-интернаты со столовой и прачечной

л/чел. в сутки

165

184

220

257

294

330

367

404

Общежития с общими душевыми

л/чел. в сутки

66

82

114

145

178

210

241

272

Гостиницы с душевыми в отдельных номерах

л/чел. в сутки

203

218

252

284

316

348

380

412

Гостиницы, пансионаты, мотели с общими душевыми

л/чел. в сутки

85

96

118

140

161

184

205

226

Здания административные и другого назначения

л/чел. в сутки

4

6

12

18

24

30

36

42

Продовольственные магазины

л. на 1 раб. место в сутки

354

372

410

449

488

526

565

604

Парикмахерские

л. на 1 раб. место в сутки

88

110

155

200

245

290

334

378

Поликлиники

л. на 1 больного в сутки

4

4

21

37

53

70

86

92

Примечания:

1. В  зданиях магазинов, химчисток, прачечных и др.  дополнительно учитывается расход воды на содержание прилегающих территорий.

2. Расход воды на технологическое оборудование и водопотребление, неучтенное в нормах (холодильные установки, бассейны в детских садах и др.) принимается в соответствии с паспортными данными и суммируются с полученным плановым объемом водопотребления.

3. Для поликлиник при напоре до 12 м.вод.ст. включительно, норма водопотребления принимается равной 4 л/на 1 рабочее место в смену.

4. По всем видам потребителей дополнительно учитывается расход воды на мытье витрин, окон, полов и др.

5. Расход воды на технологическое оборудование лечебных учреждений принимается в соответствии с паспортными данными.

6. Норма расхода воды на одного ребенка в детских садах и яслях включает расход воды на пользование душами и столовую.

7. Нормы водопотребления для промежуточных значений эффективного напора определяются путем интерполяции.



4.3. Эксплуатационная норма водопотребления на собственные нужды содержания дома и прилегающей территории



Эксплуатационные нормы водопотребления приведены в табл. 3 с учетом частоты проводимых мероприятий по кварталам года.

Таблица  3





Эксплуатационная норма водопотребления на собственные нужды содержания дома и прилегающей территории.



№№

 п/п

Наименование мероприятия

Единицы

измерения

Норма расхода

воды, л/ед Qс

           Частота dc, кв

1

2

3

4

1

2

3

4

5

6

7

8

1

Расход воды на поливку:

- травяного покрова   футбольного поля;

- зеленых насаждений, газонов и цветников;

- отдельных деревьев

1 куб.м в сут.

 1 дерево

3.0

1.35

4

15

-

-

-

-

61

60

10

4

92

92

30

6

-

47

-

-

2

Заливка катка

 1 кв.м на

 1 полив

0.5

10

-

-

10

3

Помещения диспетчерских и мастерских

 1 рабочий

   в смену

15

90

91

92

92

4

Содержание мест общего пользования в жилых домах:

- мытье полов, лестничных клеток и вестибюлей

- влажная протирка окон, дверей, панелей;

- плафонов;

мытье:

- ковшей-мусоросборников

- мусорокамер

    1 кв.м

  1 шт. в м.

 1 кв.м в сут.

12

6

0.5

20

50

14

3

3

14

3

12

3

3

12

3

12

3

3

12

3

14

4

4

14

4

5

Промывка, опрессовка и наполнение внутридомовых систем отопления с нагревательными приборами:

- радиаторами;

- ребристыми трубами;

- регистрами из гладких труб;

- конвекторами

куб.м на Гкал/час

расчетн. тепловой

нагр.

31

14.2

37

8.5

-

1

2

-

6

Наполнение внутридомовых трубопроводов холодного и горячего водоснабжения диаметром:

d = 20 мм

d = 25 мм

d = 32 мм

d = 40 мм

d = 50 мм

d = 65 мм

d = 80 мм

d = 100 мм

d = 125 мм

d = 150 мм

d = 200 мм

   л/п. м.

0.3

0.6

0.9

1.3

2.0

3.8

5.4

8.2

10.3

17.7

33.6

-

1

2

-

Примечание:

1. Поливочный сезон принимается с 1 мая по 1 октября.

2. Промывка и опрессовка систем отопления производится в период с 1 июня по 1 сентября.

Для систем с централизованным источником теплоснабжения принимается трехкратная промывка. Для систем с источником теплоснабжения от местных котельных принимается десятикратная промывка.

3. Нормы расхода воды на производственные нужды (технологические процессы и др.) принимаются в соответствии с требованиями технологии производства.

4. Нормы расхода воды на 1 работающего в зданиях административных и другого назначения, включают расход воды на посетителей из расчета 235 рабочих дней в году.

5. Нормы расхода воды  арендаторами не включают расходы на поливку территории, пользование душами и столовой (кроме детских ясель-садов).



5. Расчет объемов водопотребления  жилым микрорайоном



Расчетный объем водопотребления (РОВ) по своей структуре состоит из трех составляющих:

Wж - РОВ на нужды жильцов;

Wа - РОВ на нужды арендаторов (школы, магазины и др.);

Wс - РОВ на собственные нужды эксплуатационной организации. Общий объем водопотребления жилым микрорайоном рассчитывается по формуле:

Wобщ=

Расчет РОВ ведется на каждый месяц или квартал, так как связан с периодической отчетностью за использование ресурсов в жилищном хозяйстве и за этот период времени величина водопотребления достаточно устойчивая. Каждая из трех составляющих РОВ определяется в зависимости от набора различных видов потребителей в микрорайоне. Расчетный объем водопотребления на нужды жильцов определяется для каждого здания отдельно по формуле:

Wж = Qж× Nж× dж ×K : 1000 куб.м/кв                                                    (9)

где:

Qж  - эксплуатационная норма водопотребления, л/чел. в сут.

Nж  - количество жильцов в доме, чел.

dж  - количество дней в расчетном квартале, сут.

K –  коэффициенты сезонной неравномерности

Значения К принимаются соответственно: К1= 0,98; К2  =1,02; К3  =0,97; К4=1,03.

Количество дней в квартале     (не   для    високосного   года)  равно: d1= 90 сут.; d2  = 91 сут.; d3  = 92 сут.; d4=92 сут.

После определения РОВ по каждому виду водопользователей и по каждому объекту отдельно

 Wж= Wж1+ Wж2+ Wж3 +Wж4+Wж5                                                          (10)

где:

Wж1 - сумма расчетных объемов водопотребления для жилых домов с централизованным горячим водоснабжением;

Wж2 - сумма расчетных объемов водопотребления для жилых домов с газовыми водонагревателями;

Wж3 - сумма расчетных объемов водопотребления для жилых домов с водонагревателями на твердом топливе;

Wж4 - сумма расчетных объемов водопотребления для жилых домов без ванн и горячего водоснабжения;

Wж5 - сумма расчетных объемов водопотребления для зданий без систем водоотведения и снабжением водой из колонок.

Расчетные объемы водопотребления на нужды арендаторов рассчитываются также по каждому типу арендатора по формуле:

Wа =Qа×Nа×dа : 1000 м3/кв                                                                   (11)

где:

Qа - эксплуатационная норма потребления воды, л

Nа - единица потребления (чел. и др.)

dа - временная единица (смена, сутки и т.п. в квартал).

Исходные данные для расчета приведены в табл.  1 и 2.

Если в микрорайоне имеются арендаторы, содержащие несколько видов потребителей, расчет делается на каждый вид арендатора.

Расчетные объемы водопотребления на нужды содержания дома определяются по формуле:

Wc = Qc × Nc × dc : 1000 (в м3/кв)                                                          (12)

где:

Qc - эксплуатационная норма водопотребления на нужды содержания дома

Nc - объемы обслуживания

dc - частота обслуживания

Перед тем, как приступить к расчету необходимо составить схему снабжения водой жилого микрорайона по каждому водомерному вводу.

Для удобства расчета предлагаются следующие формы занесения исходных данных (табл. 4-7):

Таблица  4

Сведения о жилищном фонде микрорайона

Наименование  эксплуатирующей организации __________________________

водомерный ввод №__________________

Давление в системе водоснабжения Нвв=_______________ м.вод.ст.



№№

   на схеме

Адреса жилых домов

К-во

жителей, чел.

К-во квартир

К-во этажей

Степень благоустройства – 1-цгв, 2-гвн, 3-втт, 4-без ванн, 5-колонка на улице

1

2

3

4

5

6



Таблица  5

Сведения об арендаторах, присоединенных к водомерному вводу №

Давление в системе водоснабжения Нвв=_______________ м.вод.ст.



№№

на схеме

Адреса арендаторов

Назна-чение

Кол-во этажей, занимаемых арендатором

Кол-во потребителей

Марка технологического оборудования

1

2

3

4

5

6





Таблица  6

Сведения об объектах, расходующих водопроводную воду на собственные нужды из водомерного ввода №________



№№

на схеме

Назначение объектов  водопользования

Ед. изм.

Кол-во.

1

2

3

4

После завершения подсчета квартальных объемов водопотребления рекомендуется все данные занести в итоговую таблицу (табл. 7).



Таблица  7

Объемы водопотребления по ____________________

                                                                                                      Наименование эксплуатирующей организации

________________________________   _______________ на _____год

                                                                  Населенный пункт (микрорайон)

№№

пп

№№ водомерных вводов

Квартальные расходы воды в м³/кв

Итого

куб.м

год

для жилищного фонда

для арендаторов

на собств. нужды

1

2

4

1

2

3

4

1



2

3

4

Всего:

Итоговая  графа  таблицы также может быть разбита для учета различных видов расходов.



Суммируя годовые итоги по всем водомерным вводам можно получить  объем водопотребления для всей эксплуатирующей организации.

Расчет  объема водопотребления – это первый шаг к рациональному водопользованию. Сопоставление расчетного с фактическим водопотреблением, зафиксированным по водомерам, анализ полученных данных и проведение технических мероприятий позволит получить  величину экономии воды.



6. Пример расчета планового объема водопотребления жилого микрорайона

Дано:

жилой микрорайон включает: жилые дома с различной степенью благоустройства, арендаторов, как в отдельно стоящих зданиях, так и встроенных в жилые дома. Схема расположения зданий и водопроводных сетей представлена на рис. 4.

Исходные данные по жилищному фонду сведены в табл. 8.



Таблица  8



Сведения о жилищном фонде микрорайона. Давление в  системе водоснабжения Нвв=55 м.вод. ст.





№№

на схеме

Адреса жилых домов

Кол-во жителей,

чел

Кол-во квартир,

кв

Кол-во этажей

Уровень благоустройства

1

2

3

4

5

6

1

ул. Куйбышева, 10

599

191

12

1-центр.горяч.водоснаб.

2

ул. Куйбышева, 8

455

144

9

1-центр.горяч.водоснаб.

3

ул. Куйбышева, 6

248

80

5

1-центр.горяч.водоснаб.

4

ул. Тенистая, 83

97

24

3

3-водонаг. на твер. топл.

5

ул. Тенистая, 79

263

80

5

2-газовый водонагр.

6

ул. Тенистая, 77

217

48

4

2-газовый водонагр.

7

Сиреневый б., 25

57

12

2

4-хол.водоснаб. без ванн

8

Сиреневый б., 23/2

11

2

1

5-колонка на улице

Итого: 8 зданий

1947

581

-





Данные об арендаторах сведены в табл. 9.



Таблица № 9

Сведения об  арендаторах. Давление в системе водоснабжения Н = 55 м. вод. ст.

№№   по схеме

Адреса арендаторов

Назначение

Кол-во этажей, занимаемых арендатором

Кол-во потре-бителей

Техноло-гическое оборудование

1

2

3

4

5

6

9

Сиреневый б-р., 21

школа

4

1125

-

7

Сиреневый б-р., 25

продмаг с холод.

устан.

1

7

2



ХМ-6

6

Тенистая ул., 77

парикмахерская

1

2



10

Сиреневый б-р., 17

детсад с круглосут. пребыв. детей

2

345

-

11

Сиреневый б-р., 15

гараж

1



6

4

автомашины

легковые,

грузовые



Сведения об объектах, расходующих воду на собственные нужды эксплуатационной организации по микрорайону  сведены в табл.  9

Таблица 9



Сведения об объектах, расходующих воду на собственные нужды



№№

п/п

Назначение объектов (процедур) водопользования

Единицы измерения

Количество

Nc

1

2

3

4

1

Мытье полов лестничных клеток

и вестибюлей домов

кв.м.

26540

2

Поливка зеленых насаждений

кв.м.

60248

3

Мытье ковшей мусоросборников

шт.

21

4

Мытье мусорокамер

кв.м.

450



Решение: в соответствии с методикой расчета по формулам 2-6 определяются эксплуатационные нормы водопотребления для каждого жилого дома в микрорайоне.

Вначале для жилого дома, обозначенного на схеме под № 1 определяем  Н¹эф по формуле 3

Н¹эф=55 – 0,5 × 3 × 12 = 37 м.вод.ст.

Затем определяем заселенность дома:

uж¹ = 599 : 191 = 3,14 чел/кв

Подставляем эти данные в формулу 2 и получаем:

Qж¹ = 171,5 + 42 +1,5(37 - 26) – 11(3,14 - 3) = 228,6 л/чел в сутки

Для жилого дома, обозначенного на схеме под № 2 Нэф² определяем по формуле 3.

Нэф² = 55- 0,5 × 3 × 9 = 44,66 м.вод.ст.

Затем определяем заселенность этого дома:

u²= 455:144 = 3,16 чел/кв

Подставив эти данные в формулу 2, получаем:

Qж² = 171,5 + 42 + 1,5(44,66 - 26) – 11(3,16 - 3) = 239,73 л/чел в сутки

Для жилого дома, обозначенного на схеме под № 3 определяем:

Нэф³ = 55 – 0,5×3×5 = 47,5 м.вод.ст.

Определяем заселенность этого дома:

u³ = 248:80 = 3,1 чел/кв

Определяем эксплуатационную норму водопотребления по формуле 2 для жилого дома под № 3:

Qж³ = 171,5 + 42 + 1,5(47,5 - 26) – 11(3,1 - 3)=244,65 л/чел в сутки

И так далее для каждого дома, указанного на схеме (рис. 1).





Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
