// //
Дом arrow Научная литература arrow Строительные материалы arrow Обжиг клинкера
Обжиг клинкера
21.           Обжиг клинкера. Химический и минералогический состав клинкера



методичка по СМ



Химический состав клинкера определяется содержанием оксидов (% по массе), причем главных из них: СаО 63- 66, SiQ2 21-24, А1203 4-8, Fe203 2-4; их суммарное количество составляет 95-97%. В небольших количествах в виде различных соединений могут входить MgO, S03, Na2О и К2О, а также ТiO2, Сг203, Р2О5. В процессе обжига, доводимого до спекания, главные оксиды образуют силикаты, алюминаты, алюмоферрит кальция в виде минералов кристаллической структуры, а некоторые из них входят в стекловидную фазу.

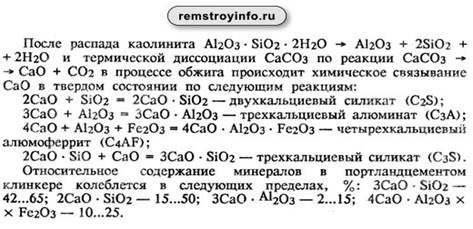

Минеральный состав клинкера. Основные минералы клинекера: алит, белит, трехкальциевый алюминат и алюмоферрит кальция.

Алит 3CaO-Si02 (или C3S*) - самый важный минерал клинкера, определяющий быстроту твердения, прочность и другие свойства портландцемента; содержится в клинкере в количестве 45-60 °С. Алит представляет собой твердый раствор трехкальциевого силиката и небольшого количества (2-4 %) MgO, А1203, Р205, Сг203 и других примесей, которые могут существенно влиять на структуру и свойства.

Белит 2CaO-Si02 (или C2S) - второй по важности и содержанию (20-30%) силикатный минерал клинкера. Он медленно твердеет, но достигает высокой прочности при длительном твердении портландцемента. В интервале между нормальной температурой и 1500 °С существу ет пять кристаллических форм двухкальциевого силиката. Белит в клинкере представляет собой твердый раствор В-двухкальциевого силиката (В-C2S) и небольшого количества (1-3%) А1203, Fe203, MgO, Сг203.

Обжиг смеси производится во вращающихся печах, представляющих собой металлические цилиндры, обложенные внутри огнеупорной футеровкой. Печь укладывают на специальные катки с небольшим уклоном к поверхности земли, за счет чего по мере вращения сырьевая смесь продвигается по печи от приподнятого конца к опущенному. Длина печи достигает 180 м, а иногда доходит до 250 м, диаметр - до 6 м. По мере продвижения смесь подсушивается, скатывается в шарики и под действием высокой температуры (1450 ... 1500 °С) спекается в гранулы размером 5 ... 20 мм и более. Затем гранулы охлаждаются сначала в печи, в зоне охлаждения, впоследствии - в специальных устройствах - холодильниках.

Существует и достаточно прогрессивный способ обжига клинкера. В печи силикатный расплав заменен расплавом на основе хлористого кальция. Существенно снижается температура обжига (1100 ... 1150 °С), в 3 .. .4 раза облегчается помол, но в цементе появляется минерал - алинит, содержащий алюмохлоридсиликат кальция. Этот цемент быстрее твердеет в начальные сроки.

Остывший клинкер подвергают размолу чаще всего в шаровых мельницах, представляющих собой металлические цилиндры диаметром до 3,5 и длиной до 15 ... 20 м, которые выложены изнутри бронированными плитами. Мельницы имеют 2 ... 3 камеры, отделенные друг от друга металлическими перегородками с отверстиями для прохождения размалываемого материала.

Размол клинкера и постепенное продвижение размалываемого материала обеспечиваются при вращении за счет наклона мельницы. По выходе из шаровой мельницы портландцемент подают на склад в силосы, где он остывает и выдерживается некоторое время, достаточное для стабилизации.





Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
