// //
Дом arrow Научная литература arrow ШТУКАТУРНЫЕ РАБОТЫ arrow ШТУКАТУРНЫЕ РАБОТЫ
ШТУКАТУРНЫЕ РАБОТЫ
II.            ШТУКАТУРНЫЕ РАБОТЫ





1.   ВВЕДЕНИЕ.



Назначение и виды штукатурных работ

Штукатурка — отделочный слой на поверхностях различных конструкций зданий и сооружений (стен, перегородок, перекры­тий, колонн), который выравнивает эти поверхности, придает им определенную форму, защищает конструкции от влаги, вывет­ривания, огня, повышает сопротивление теплопередаче, уменьша­ет воздухопроницаемость и звукопроводность ограждающих кон­струкций. Различают штукатурку монолитную, получаемую путем нанесения штукатурных растворов на поверхность, и сухую (об­лицовка гипсокартонными листами заводского изготовления).

Монолитная штукатурка закрывает все щели, имеющиеся в конструкции, образуя с ней единое целое. Ее можно применять во влажных и мокрых помещениях. Но большая трудоемкость, длительность высушивания, трудности при выполнении работ в зимнее время, необходимость в специальном оборудовании для приготовления и транспортирования раствора к месту работ ог­раничивают ее применение.

Сухая штукатурка не имеет этих недостатков. После заделки швов между гипсокартонными листами поверхность уже на сле­дующий день можно окончательно отделывать. Она дешевле мо­нолитной, но уступает ей по монолитности и надежности. При­меняют сухую штукатурку главным образом в жилых зданиях, влажность в которых не превышает 60 %.

Снижают трудоемкость мокрых штукатурных процессов сле­дующими путями: применяют сухие растворные смеси, умень­шают число слоев в штукатурном покрытии, повышают уро­вень механизации на всех этапах производства работ.

Запрещается применять монолитную штукатурку в помеще­ниях, где кладку можно выполнить с расшивкой швов. Например, в техподполье, на технических этажах, в запасных (пожарных) лестничных клетках, шахтах лифтов и т. д.

По назначению и свойствам монолитные штукатурки под­разделяют на обычные, предназначенные для эксплуатации в нормальных температурно-влажностных условиях (могут быть окрашены или оклеены обоями); специальные, выполняющие за­щитные функции по отношению к основанию (гидроизоляцион­ные и гидрофобные, теплоизоляционные, акустические, химически стойкие, рентгенозащитные); декоративные — для отделки фасадов и некоторых помещений общественных зданий (вести­бюлей, лестничных клеток, холлов). Декоративные штукатурки могут быть гладкими, цветными, имитировать декоративный при­родный и искусственный облицовочные камни (например, гра­нит, песчаник, мрамор).

Обычные штукатурки в зависимости от тщательности вы­полнения подразделяют на три категории: простые, улучшенные, и высококачественные.

Простую штукатурку делают из двух слоев раствора (обрызга и грунта общей толщиной до 12 мм), поверхность кото­рых разравнивают ребром сокола без дальнейшей отделки дру­гими инструментами (в связи с этим ее называют штукатуркой «под сокол»). Применяют ее во временных, подвальных, склад­ских и других нежилых строениях, а также в подсобных поме­щениях общественных и производственных зданий.

Улучшенную штукатурку делают из трех слоев (обрызга, грунта и накрывки) общей толщиной 15 мм. Окончательную отделку разравнивание и заглаживание поверхности — выпол­няют правилом (штукатурка под правило). Применяют ее в жи­лых, больничных, школьных и других общественных зданиях массового строительства.

Высококачественная штукатурка состоит из обрызга, двух слоев грунта и накрывочного слоя общей толщиной 20 мм. Грунт разравнивают по маякам, накрывочный слой затирают теркой. В связи с этим такой вид штукатурки называют маячной. Ею отделывают театры, вокзалы, гостиницы, музеи, многоэтажные жилые дома, строящиеся по индивидуальным проектам.

Мокрую штукатурку применяют в следующих случаях:

при отделке помещений, когда применение индустриальных видов отделки затруднено или недопустимо в связи с повышен­ной влажностью воздуха в помещении более 60%;

по условиям пожарной безопасности;

при отделке фасадов ранее оштукатуренных зданий;

при строительстве в отдаленных местностях, где нет воз­можности применить гипсокартонные листы;

при отделке зданий и сооружений из самана, ракушечника, с глинобитными стенами; из мелких блоков в местностях, под­верженных сильным ветрам, чтобы предотвратить продувание стен;

при реставрационных работах по восстановлению художест­венных декоративных штукатурных слоев в интерьере и на фа­садах для восполнения утраченных элементов архитектурных деталей;

при гидроизоляции и специальной защите зданий.

В современном индустриальном строительстве штукатурные работы заменяют частичной затиркой готовых панелей и блоков или отделкой гипсокартонными листами или другими листовыми и рулонными материалами.

Подготовка поверхностей под оштукатуривание.

Подготовка различных оснований (бетонное, кирпичное, дере­вянное, металлическое) включает в себя следующие основные операции: очистка от ржавчины, высолов, жировых и битумных пятен, обеспыливание. Прочность оснований должна быть не менее прочности штукатурного покрытия (СНиП 3.04.01—87).

Швы в кирпичных стенах процарапывают или равномерно насекают на глубину 10...15 мм. Перед оштукатуриванием кир­пич очищают металлической щеткой и поливают водой. Если в процессе кладки в швы были вставлены куски проволоки, по ним делают проволочное плетение, чтобы лучше связать штука­турный раствор с основанием. Если в швы кладки заделаны деревянные пробки толщиной 15 мм, длиной 10...100 мм, в эти пробки вбивают гвозди, по которым также делают проволочное плетение или прикрепляют сетку с отверстиями любого сечения.

Бетонные поверхности делают шероховатыми: нарезают, на­секают бучардами, зубилами или обрабатывают пескоструйным аппаратом.

При устройстве сетчатоармированных перегородок между полом и потолком устанавливают несущую / и распре­делительную арматуру. После этого ее связывают или свари­вают между собой и по образованному каркасу туго натягивают сетку и привязывают ее к арматуре. Чем туже натянута сетка и чаще привязана к каркасу, тем меньше она провисает и вибрирует. От вибрирующей сетки раствор отваливается. Толщину арматуры, расстояния между отдельными звеньями несущих и распределительных элементов каркаса указывают в чертежах. Аналогично делают каркасы на потолках и карнизах

Для придания деревянным поверхностям шероховатости гвоз­дями набивают драночные щиты с размером ячеек 45X45 мм (в свету). Чтобы уменьшить тепло- и звукопровод­ность конструкций, до набивки драночных щитов натягивают антисептированную рогожу, мешковину или войлок. Войлок пред­варительно антисептируют 3%-ным раствором фтористого нат­рия и затем высушивают. Прикладывают его к стене так, чтобы один конец касался пола, и прибивают гвоздями. Закрепив по­лотнище у пола, его распрямляют и натягивают, чтобы не было складок. Тонкие полотнища (рогожу, мешковину) накладывают внахлестку, толстые — впритык и прибивают гвоздями. Таким способом подготавливают дере­вянные поверхности при рестав­рационных работах или малых объемах оштукатуривания.

При устройстве однослойных штукатурок необходимость в на­сечке или устройстве арматурных каркасов отпадает. Подготовка поверхностей в этом случае за­ключается в очистке от высолов, пятен, обеспыливании и огрунтовании 5-10%-ным раствором ПВА в воде. Состав наносят кистью до полного впитывания раствора поверхностью.

Нанесение штукатурных слоёв.

        Подготовительный слой  (  обрызг   и   грунт  )   наносят   по   маякам   из известково-песчаных или цементно-известково-песчаных растворов .   Состав и марка раствора для подготовительного слоя   зависят   от   марки   раствора накрывочного слоя и характера его обработки и не  может  быть  ниже  марки накрывочного слоя.

        Толщина слоя обрызга по деревянным  поверхностям  составляет   9  мм, по кирпичным, бетонным и каменным – 5 мм; толщина каждого  слоя  грунта 7  мм   при  известковых  и  известково - гипсовых  растворах  и  5  мм  –  при цементных. Средняя общая толщина обрызга и грунта не должна   превышать 12 мм для простой  штукатурки ,   15   мм   для   улучшенной   и   20   мм   для высококачественной.

        Грунт     выравнивают    ,     хорошо      уплотняют      и    процарапывают горизонтальными     волнообразными    бороздами    глубиной    3…5   мм   на расстоянии 2…3 см одна от другой. В течение 6…7  дней   подготовительный слой  увлажняют    (2…3 раза в день)   ,   прикрывая    от    солнечных    лучей рогожами ,   смоченными   водой  .   Подготовительный   слой   должен   быть выдержан не менее 7…12 дней.

ШТУКАТУРНЫЕ РАБОТЫ

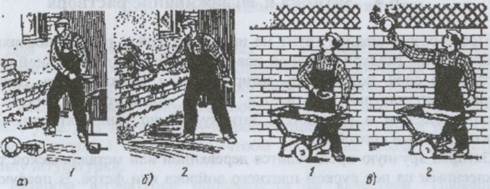

                Набрасывание ковшом:

                а ) хватка ковша;  б ) набрасывание раствора на стены;  в ) на потолок;

                1 – замахивание ковшом;  2 – бросок.

       Накрывочный слой наносят   при   механизированном   оштукатуривании форсункой, при ручном – ковшом или кельмой   с   сокола  .   При   нанесении раствор процеживают через сетку с ячейками 1 Х 1 мм.

        Свеженанесенный   накрывочный    слой   после   разравнивания   иногда заглаживают   вручную    гладилками    с    последующими   шпатлеванием   и окраской  поверхности   .    При   механизированной   отделке   накрывочного   слоя применяют электрические штукатурно-  затирочные   машины   СО-86А, СО-112А, на рабочие плоскости которых наклеивают фетр, войлок,  поролон, повышающие качество отделки.

        Толщина накрывочного слоя для  всех   категорий   штукатурки   должна быть не более 2 мм.

        Нанесенный   и    выровненный   накрывочный   слой   выдерживают   до частичного   схватывания   (  при   нажиме   рукой   на   поверхность   должны оставаться небольшие вмятины от пальцев).

        Слои   штукатурки     наносят   следующим   образом  :   при   известково _ гипсовых,  известково  - цементных    и   цементных    растворах    –   после схватывания  предыдущего   слоя  ;   при   известковых   –   после   побеления предыдущего   слоя  .   Свежевыполненную     штукатурку   предохраняют  от намокания, замерзания, пересушивания, ударов и сотрясений.

Оштукатуривание оконных и дверных откосов.

       Готовые      поверхности      должны        удовлетворять       требованиям  , предъявляемым     к    высококачественной   штукатурке  .   Отделку   откосов начинают    после     оштукатуривания     стен   в   помещении ,   устанавливая деревянные правила на металлических зажимах с забивкой   штырей   в   швы кладки     или     примораживанием     их    гипсовым   раствором .   В   начале устанавливают горизонтальные правила для  верхних  откосов,  закрепляя  их на одной отметке для всех оконных проемов одного  и   того   же  помещения. Так же поступают и при отделке дверных проемов.  После   оштукатуривания верхних  откосов    горизонтальные    правила    снимают    и    устанавливают вертикальные. Правила ставят так, чтобы размер рассвета откосов был  равен

1/7…1/10 его ширины.

ШТУКАТУРНЫЕ РАБОТЫШТУКАТУРНЫЕ РАБОТЫ

2.    ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ ДЛЯ ШТУКАТУРНЫХ РАБОТ.

а- штукатурный молоток, б- молоток кулачек, в- штукатурный нож, г-ножницы для резки металла, д- уровень, е- ватерпас, ж- водяной уровень, з- угольник с передвижной планкой.

ШТУКАТУРНЫЕ РАБОТЫ





















Инструменты для нанесения и разравнивания раствора:

ШТУКАТУРНЫЕ РАБОТЫ

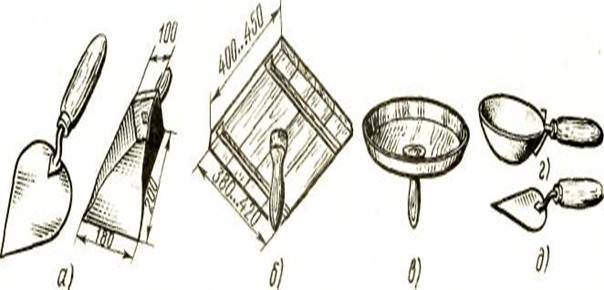

а- штукатурная кельма, б- прямоугольный сокол, в- тарельчатый сокол, г- ковш, д- отрезовка.



     Кельма штукатура.

Состоит из стального полотна толщиной до 1,5 мм, черенка с

коленом высотой 50 мм и деревянной ручки, насаженной на

черенок. Кельмами насыпают и приближенно дозируют

различные материалы, перемешивают сухие смеси и

растворы, набрасывают, намазывают, разравнивают,

заглаживают, срезают растворы, очищают инструменты, инвентарь и  приспособления от раствора.





    Отрезовка.

 Представляет собой небольшую лопатку с тонким стальным

 полотном длинной 100, 125, 140 мм, шириной 25, 35, 56 мм.

 Применяют для очистки инструмента, резки трещин в                              штукатурке, подмазки, разрезки и подправки раствора при разделке углов в тягах.





  Ковш.

Состоит из чаши, черенка и деревянной ручки и крючка.

Изготавливают ковш из разных металлов, но наиболее удобны стальные. Применяют их для нанесения раствора на разные поверхности и дозирования материалов.

      Сокол.

Представляет собой щит с ручкой в середине. Изготавливают щит из дерева или дюралюминия. С сокола раствор наносят на поверхность лопаткой, либо непосредственно намазывают и разравнивают им раствор на поверхности.

         Полутерки.

Состоят из полотна и ручки. Изготавливают из несучковатой древесины. Полутерки служат для выравнивания, намазывания раствора, выделки падуг, при разделке углов и других целей.



Инструменты для отделки штукатурки.



         Терки.

Применяют для окончательной отделки штукатурки, её затирки. Они состоят из полотна и ручки, изготавливаются из древесины сосны и ели, дюралюминия, оцинкованной стали, а полотно из фетра и реек. Средние размеры терок 130 Х 190 мм.

        Гладилки.

Применяют для заглаживания штукатурки. Это более производительно, чем затирка терками. Они бывают стальные и деревянные. Деревянные гладилки – это полутерки, полотно которых обтянуто резиной.

        Кисть.

Предназначена для смачивания водой поверхности и подсохшей штукатурки, мытья инструментов. Обычно для подготовки поверхностей, удаления пыли.

        Зубило.

Служат для выборки швов в каменной кладке, насечке декоративной штукатурки, подготовки поверхностей.

        Фасонные полутерки.

Используют для натирки лузков, усенков и фасок.







3.    РАСТВОРЫ ДЛЯ ШТУКАТУРНЫХ РАБОТ И ИХ НАЗНАЧЕНИЕ.



При производстве штукатурных работ используют различные по составу штукатурные растворы.
Подбор состава раствора и приготовление растворных смесей.
Основными растворами , применяемыми для штукатурных работ, являются: известковые, известково-гипсовые, цементно-известковые.
Состав раствора подбирается в зависимости от назначения и условия эксплуатации штукатурки. Оптимальным составом являются нормальные растворы, они не дают трещин и обладают необходимой прочностью и удобоукладываемостью. Основные составы растворов: известковые- от 1:2 до 1:3 (известковое тесто : песок), цементные- от 1:2 до 1:6 , сложные- от 1:1:6 до 1:3:15 , т.е. где на одну часть цемента приходится три части извести и пятнадцать частей заполнителя по объему. Известь добавляется для придания пластичности раствору, чтобы уменьшить его жесткость.
Растворы содержащие цемент, приготавливаются следующим образом: отмеряют песок и цемент в нужном количестве и в сухом состоянии порошок перемешивают до однородной массы, а затем добавляют воду до нужной густоты. Гипсовый раствор – сначала заливают воду в количестве 40 – 60 % от объема гипса, а затем добавляют гипс и хорошо перемешивают до получения однородной массы. Известь добавляется в растворы в виде известкового молока.
войства штукатурных растворов.
Подвижность ( консистенция ) , характеризующая пластичность, - способность раствора растекаться под действием собственного веса или приложенных к нему внешних сил. Степень подвижности измеряют в сантиметрах глубиной погружения эталонного конуса.
Расслаиваемость – неоднородность раствора по толщине, образующаяся при хранении, перевозки или вибрации смеси.
Водоудерживающая способность – способность раствора удерживать или , наоборот , отдавать избыточную воду при наличии отсоса. Водоудерживающая способность предохраняет раствор от потери большого количества воды при нанесении его на пористое основание.
Прочность. Предел прочности затвердевших растворов при сжатии определяют, испытывая стандартные образцы в виде кубов размером 7,07 Х 7,07 Х 7,07 см.
о пределу прочности на сжатие растворы делят на марки 4, 10, 25, 50, 75, 100, 150, 200 и 300.
Морозостойкость раствора определяется способностью образцов выдерживать в насыщенном водой состоянии заданное число циклов попеременного замораживания и оттаивания.

Материалы для декоративных штукатурок

Для декоративных штукатурок применяют вяжущие ма­териалы и заполнители (для приготовления растворов), пиг­менты (для окрашивания), кислоту (для травления), гвозди, дрань, сетку, проволоку (для подготовительных работ). Ма­териалы хранят в закрытых складах или специальных ем­костях (ларях), чтобы они не увлажнялись и не загрязнялись.

Вяжущие материалы используют следующие: стро­ительную известь (ГОСТ 9179—77) в виде теста и гидраткой извести — тонкого порошка, гипсовые вяжущие (ГОСТ 125— 79), цветной портландцемент (ГОСТ 15825—80) желтого, розового, красного, коричневого, зеленого, голубого, черного цветов, белый портландцемент (ГОСТ 965—78), портланд­цемент и шлакопортландцемент (ГОСТ 10178—85), известе-содержащие гидравлические вещества.

Если вместо цветных цементов применяют обычный, то он должен быть наиболее светлых тонов. Шлакопортланд-цементы перед применением проверяют в лаборатории. Со­держание в них сернистых соединений должно быть не боль­ше 2%, иначе на поверхности штукатурки образуются высолы и пигменты обесцвечиваются.

Заполнители для растворов декоративной штука­турки: кварцевый песок с зернами крупностью 0,25-2,5 мм, каменная крошка различных горных пород с зернами 1-6 мм, реже 7-10 мм, гравий и щебень, слюда, битое стекло, ант­рацит.

Крошки разных цветов получают дроблением мрамора, гранита, известняка. В тех штукатурках, которые обрабаты­вают ударными инструментами или оттирают абразивами (брусками или кругами), рекомендуется применять мрамор­ную крошку, которая в процессе ударной обработки приоб­ретает блеск. Кроме того, такая крошка легче обрабатыва­ется, чем гранитная. В штукатурках, обрабатываемых цик­леванием или травлением кислотой, используют крошку лю­бых пород.

Для цветных штукатурок лучше использовать цветные крошки и цементы, чем окрашивать растворы пигментами. Применение пигмента в большом количестве снижает проч­ность цемента. Кроме того, многие пигменты могут изменять свой цвет от действия щелочей, света и других факторов.

Гравий и щебень из разных каменных пород используют для создания наборной фактуры.

Слюду и битое стекло крупностью от 1 до 6 мм добавляют в небольшом количестве в растворы с заполнителем, не да­ющим кристаллического блеска.

Пигменты (сухие краски) применяют для окра­шивания смесей или растворов в различные цвета. Пигменты должны быть щелочеустойчивыми и светостойкими, с хорошей красящей способностью, не ядовитыми. Перед применением пигменты проверяют в лаборатории. Часто используют охру, железный сурик, диоксид марганца, графит, мумию, умбру, сажу и их смеси.

Для осветления и окрашивания цементов и растворов, а также повышения пластичности раствора применяют тонко­молотые муку или пудру из белых и цветных каменных пород. Муку нужно просеивать через сита с ячейками 0,15 мм. Она должна содержать не менее 65% частиц, проходящих через сито с 4900 отв/см2.

Соляная кислота (техническая) 5-10%-ной концентрации служит для травления штукатурок, выполнен­ных на цементе.

Растворы декоративных штукатурок

Декоративность придают штукатуркам накрывочные слои из белого, цветного или обычного раствора, которые в результате обработки особыми приемами и инструментами в пластичном, полупластичном или затвердевшем состоянии приобретают фактуру, повышающую эстетические качества штукатурки.

Вяжущим для декоративных растворов служат:

обычный портландцемент, разбавленный известью-пушонкой, известковым тестом или белой каменной мукой;

декоративные клинкерные портландцементы, получаемые из белого или цветных клинкеров, и смешанные, получаемые при совместном помоле белого или цветного клинкерного цемента с щелочоностойкими пигментами или цветными рудами.

Цвет растворам на разбавленных цементах придают пигменты или цветные заполнители — мелкозернистые пески и мука, образованные дроблением цветных горных пород, а также белые и цветные естественные кварцевые пески.

Для повышения подвижности, водоудерживающей способнос­ти и атмосферостойкости декоративных растворов применяют, как и в обычных растворах, пластифицирующие и гидрофобные добавки — ССБ, мылонафт, кремнийорганические жидкости и др.

Цветные цементно-известковые растворы. При выборе этих растворов руководствуются следующим:

марка декоративного раствора, если она не указана в проекте, должна быть не ниже 50 для штукатурки на фасадах и 25 — внутри зданий;

марка обычного портландцемента, подлежащего разбеливанию, должна быть не ниже 300;

количество разбеливающих добавок — белой мраморной или известковой муки, извести-пушонки или теста (считая на сухое вещество), взятых в отдельности или в композиции, должно суммарно не превышать 20; 30; 40 и 50 % к массе цемента соответственно марок 300, 400; 500 и 600;

более плотные составы смесей заполнителя и наполнителя получают, смешивая 4 ч. крошки крупностью 2,6-5 мм, 2 ч. песка крупностью 0,6-2,5 мм и 1 ч. каменной муки с зернами крупностью 0,15-0,5 мм; при этом лучшие смеси приобретают плот­ность не менее 1600... 1700 кг/м3;

при необходимости подцветки цемента в смесь вводят пигменты в количестве 5-15 % его массы; при введении пигмента в ко­личестве менее 5 % раствор приобретает грязноватый оттенок, а при увеличении его содержания до 17-20% резко понижается прочность при незначительном повышении насыщенности цвета;

при подборе состава декоративного раствора к вяжущим относят кроме цемента также разбеливающую его известь-пушонку и известковое тесто (в пересчете на сухое вещество), к крупному заполнителю — крошку горных пород, обычного и цветного стек­ла, фарфора, антрацита и др. с зернами крупностью свыше 2,5 мм, к мелкому заполнителю — песок фракции 0,6-2,5 мм и к наполнителю — каменную муку и пигменты;

достаточную пластичность имеют растворы составов от 1:2 до 1:3 по объему или от 1:3 до 1:3,5 по массе.

Приготовляя цветные известково-цементные растворы, в сме­ситель сначала загружают и перемешивают известь и цемент. Затем добавляют каменную крошку, песок, каменную муку и сно­ва перемешивают. В эту смесь вводят заранее перетертые на краскотерке оставшуюся часть извести и пигменты, заливают их водой и состав окончательно перемешивают до получения раствора, однородного по цвету и структуре.

Растворы для терразитовых штукатурок изготовляют из сухой цветной смеси заводского производства, которая состоит из вяжущих, заполнителей и пигментов. Для приготовления раст­вора сухую смесь перемешивают в смесителе с водой до однород­ной массы требуемой консистенции. Такие смеси выпускают трех марок по крупности заполнителя: М — мелкая смесь (фракции 1-2 мм); С — средняя (2-4 мм) и К — крупная (4-6 мм).

В качестве заполнителя применяют кварцевый песок, жела­тельно светлый, фракций до 1,25 мм (содержание зерен размером от 1,25 до 1,5 мм допускается не более 3% массы) без пылевид­ных и глинистых частиц. Наполнителем служит каменная мука — мраморная или известняковая, декоративной добавкой — слюда дробленая. Кроме смесей, указанных в рецептах, можно приготов­лять терразитовые составы иных цветов. Используя как эти, так и другие пигменты:

например, сажу — для серого, светло- и темно-серого, умбру жженную — для светло-коричневого, охру — для кремового цветов, а также мумию природную, железный су­рик и др.

При изготовлении следует учитывать, что готовые смеси должны быть хорошо перемешанными, сухими, без слежавшихся частиц и комков. Подвижность раствора, приготовленного из терразитовых смесей, должны быть в пределах 7-8 см по стан­дартному конусу. Марка затвердевшего раствора по пределу прочности при сжатии — не менее 50 (а в возрасте 7 сут — 35) и по морозостойкости — не менее 35. За время высыхания в терразитовом растворе не должны появляться усадочные трещины.

Хранят смеси в сухом закрытом помещении в бумажных меш­ках по 20 кг в каждом или навалом в течение не более 1 мес. Транспортируют их также в мешках, а незатаренные — в закры­тых бункерах, цементовозах или специальном автотранспорте.

Комбинированные накрывочные составы приготовляют из от­дельных компонентов или из сухих штукатурных смесей на мине­ральных вяжущих с добавлением синтетических или клеевых шпатлевок, смешиваемых в заданных соотношениях и затворяе­мых водой.

Растворы для камневидных штукатурок. Вяжущим служит белый декоративный или разбеленный обычный портландцемент. В качестве разбелителя применяют известь-тесто и частично — муку белых горных пород (известняков, доломитов, мрамора и др.). Заполнитель в этих штукатурках применяют чаще состав­ной — из белой или цветной каменной крошки и песка (естест­венного кварцевого или полученного дроблением декоративных каменных пород). Жесткие растворы пластифицируют известью-тестом, которая одновременно и осветляет их. При недостаточно интенсивной естественной окраске декоративных заполнителей в смесь вводят пигменты.

Для приготовления камневидного раствора предварительно тщательно смешивают цемент с пигментом и добавляют, продол­жая перемешивание, каменную муку. Декоративные породы дро­бят и сортируют на три фракции: 2,6-5 мм (крошка); 0,6-2,5 мм (песок) и 0,15-0,5 мм (мука), а известь-тесто превраща­ют в известковое молоко, разбавляя ее водой до 65 %-ной влаж­ности. Приготовляя раствор, в смеситель вливают известковое молоко, затем вводят пигментированную смесь цемента с камен­ной мукой и перемешивают в течение 2-3 мин. После этого засы­пают заполнитель (цветной дробленый или кварцевый естествен­ный песок) и вновь перемешивают в течение 1,5-3 мин до полу­чения однородной по цвету массы с равномерным распределением в ней крошки и песка.

Мраморовидные штукатурки представляют собой сухие гипсо­вые смеси соответствующих цветов, затворенные клеевым раство­ром, тщательно полируемые после затвердевания.

Для получения мрамора с соответствующим рисунком в гипс  добавляют щелочеустойчивые и светостойкие пигменты, не способные изменять прочности раствора. Их добавляют в количестве от 0,25 до 15% веса вяжущего в зависимости от интенсив­ности пигмента и требуемого тона окраски мрамора. Для приготовления сухой смеси чистый гипс просеивают через сито с 625 отв/см и рассыпают на верстаке (размеры которого: дли­на— 3,5 м и ширина — I   1,5 м) ровным слоем толщиной 6-8 см; поверх его просеиванием через сито распределяют пигмент.

Рассыпанную смесь перелопачивают и перемешивают кельмой, дважды просеивают через сито с 625 отв/см2 м, если нужно, пе­ретирают на шаровой мельнице до получения однородного цвета. Готовые сухие смеси хранят в сухом месте в ларях.

Для приготовления клеевого раствора используют светлые вы­сококачественные столярный, малярный, казеиновый клей. Их при­меняют в виде водных 1-2,5 %-ных растворов. Для приготовления раствора клей предварительно замачивают в течение 12-16 ч в хо­лодной воде в деревянной таре. После этого его окончательно растворяют в теплой воде (при температуре 40-50°С) до исчез­новения комков, перемешивая деревянной мешалкой. Хранить клеевой раствор можно не более двух дней. Для изготовления светлых мраморов лучшие результаты дает применение рыбьего клея (желатины). В качестве замедлителя схватывания гипса можно применять известковое молоко и буру, которую следует брать в количестве 1-2% от массы гипса.

Полимерцементные составы. Декоративные покрытия из лас­товых составов с присыпкой сухими дроблеными материалами, заглубляемыми в свеженанесенный пастовый слой, характеризу­ются декоративностью и прочностью. Для декоративных покры­тий применяют полимерцементные пасты и мелкозернистую крош­ку природных каменных материалов, дробленого стекла, шлака, полимерных материалов и др.

В заводских условиях приготовляют смесь сухих компонентов (составляющих, пигментов, гидрофобной добавки) и отдельно раствор водной дисперсии полимера с включением необходимых добавок.

На объекте тщательно перемешивают сухую смесь с водной дисперсией полимера. Чтобы задержать начало схватывания, в смесь при перемешивании вводят 2%-ный клеевой замедлитель или фосфат натрия. Такой состав при нормальной температуре годен к употреблению 4-6 ч.

Для лучшего сцепления полимерцементных растворов бетон­ные поверхности предварительно огрунтовывают 10-7%-ным раствором ПВАД.

Для наружного и внутреннего оштукатуривания широко ис­пользуют гипсополимерцементные растворы на основе гипсоце-ментно-пуццоланового вяжущего и водных дисперсий полимеров (ПВАД или латексов синтетических каучуков). Наибольший эф­фект достигается при использовании их для отделки интерьеров.

В гипсополимерцементные растворы вводят: латекса СКС-65ГП—10-15%, дисперсии ПВАД— 15-20% от массы цемен­та. Добавка полимеров в указанных количествах повышает меха­ническую прочность растворов более чем в два раза, добавка ПВАД увеличивает прочность раствора в 6-7 раз, а латекса СКС-65ГП — в 8-9 раз.

Для отделки фасадов рекомендован следующий состав раст­вора на гипсополимерцементном вяжущем веществе: гипсовое вяжущее — 54-57; портландцемент белый — 35-38; высокоактивная минеральная добавка (белая сажа) — 2-4, стеарат кальция — 0-2; пигменты — 0-5; кварцевый песок — 300-500; водная дисперсия ПВАД или СКС-65ГП (в пересчете на сухое вещество) — 10-20; вода — до требуемой консис­тенции.

  1.                 ДЕФЕКТЫ ШТУКАТУРКИ.

  2. Самые распространенные ошибки штукатурных работ, вернее будет сказано, самый печальный результат штукатурных работ: отслоение, растрескивание штукатурки и изменение геометрии помещений, из-за «толстого» слоя штукатурки. Эти «грабли» хит каждого сезона ремонтно-отделочных работ. Мы не ставим своей целью в столь коротком материале рассказать о всех проблемах и дефектах, которые возникают при штукатурных работах. Вместе с тем нам хотелось обратить Ваше внимание на наиболее типичные недостатки и дефекты штукатурки.

    Начнем с требований строительных норм и правил штукатурных и лепных работ при ремонте квартир :
    1. При оштукатуривании стен из кирпича при температуре окружающей среды 23°С и выше поверхность перед нанесением раствора необходимо увлажнять.

    2. Улучшенную и высококачественную штукатурку следует выполнять по маякам, толщина которых должна быть равна толщине штукатурного покрытия без накрывочного слоя.

    3. При устройстве однослойных покрытий их поверхность следует разравнивать сразу же после нанесения раствора, в случае применения затирочных машин - после его схватывания.

    4. При устройстве многослойного штукатурного покрытия каждый слой необходимо наносить после схватывания предыдущего (накрывочный слой - после схватывания раствора). Разравнивание грунта следует выполнять до начала схватывания раствори.

    5. Листы гипсовой штукатурки необходимо приклеивать к поверхности кирпичных стен составами, соответствующими проектным, располагаемыми в виде марок, размером 80х80 мм на площади не менее 10 % вдоль потолка, пола, углов вертикальной плоскости через 120-150 мм, в промежутках между ними на расстоянии не более 400 мм, вдоль вертикальных кромок - сплошной полосой. Листы к деревянным основаниям следует крепить гвоздями с широкими шляпками.

    6. Установка лепных изделий из гипса должна производиться после схватывания и просушки основания из штукатурных растворов. Архитектурные детали на фасаде необходимо закреплять за заложенную в конструкцию стен арматуру, предварительно защищенную от коррозии.

    Технические требования. Контроль (метод, объем, вид регистрации)

    Допускаемая толщина однослойной штукатурки, мм: при применении всех видов растворов, кроме гипсового - до 20, из гипсовых растворов - до 15 Измерительный, не менее 5 измерений на 70-100 м2 поверхности покрытия или в одном помещении меньшей площади в местах, выявленных сплошным визуальным осмотром, журнал работДопускаемая толщина каждого слоя при устройстве многослойных штукатурок без полимерных добавок, мм: обрызга по каменным, кирпичным, бетонным поверхностям - до 5 обрызга по деревянным поверхностям (включая толщину драни) - до 9 грунта из цементных растворов - до 5 грунта из известковых, известково-гипсовых растворов - до 7 накрывочного слоя штукатурного покрытия - до 2 накрывочного слоя декоративной отделки - до 7 Измерительный, не менее 5 измерений на 70-100 м2 поверхности покрытия или в одном помещении меньшей площади в местах, выявленных сплошным визуальным осмотром, журнал работ.

    Делаете Вы ремонт в панельном, монолитном или кирпичном доме в любом случае с помощью архитектора, дизайнера, прораба, бригадира или непосредственно с мастерами необходимо промерить, провесить поверхности: полы, стены, потолки. Посмотрите схемы провешивания стен и потолков отвесом.

    Это и только это покажет какова их кривизна, уклоны и перепады.

    Эти промеры дадут возможность посчитать расход выбранного материала.

    И определить трудоемкость, сроки и стоимость работ.

    Особенность штукатурных работ еще и в том, что они, в конечном счете, и формируют геометрию помещения будь то комната, кухня, санузел или кабинет.

    Шпаклёвка

    Шпаклевкой можно «вывести» только незначительные неровности (до 5 мм). Толщина слоя штукатурки может быть и 5см. А некоторые большие перепады, наверное, придется прятать под декоративные конструкции или гипсокартон. Вот на этом этапе надо потрудиться и тщательно произвести все замеры и взвесить нужны ли Вам все углы под 90 или, чтобы не уменьшать площадь и не увеличивать стоимость ремонта чем то и поступиться? Но необходимо учесть, что оставленные неровности не бросаются в глаза только в начале ремонта. Все уклоны, вся кривизна в последствии будет подчеркнута нестыкующимися обоями, щелями между стеной и плинтусом, геометрически не ровным паркетом, уклоном над шкафом, криво стоящей мебелью и т.п. Мы просим своих клиентов не покупать и не заказывать мебель до провешивания поверхностей. Особенно это касается кухонь и санузлов, где даже 1-2см не позволят вставить холодильник, шкаф или же оставят щель.

    И еще о дефектах: Нарушение технических правил и норм при приготовлении растворов и производстве штукатурных работ является причиной дефектов.

    Трещины крупные и мелкие при штукатурных работах

    Трещины крупные и мелкие появляются на поверхностях штукатурки оттого, что применяют либо жирные (с большим содержанием вяжущих веществ), либо плохо перемешанные растворы, в которых скапливается местами много вяжущих материалов или заполнителей. Трещины могут появляться и в результате быстрого высыхания нанесенной штукатурки под воздействием сильных сквозняков или высокой температуры. Трещины образуются также от нанесения за один прием толстого слоя медленно схватывающегося раствора или потому, что раствор наносят, хотя и тонкими слоями, но на еще не схватившийся предшествующий слой раствора. Чтобы избежать появления трещин, необходимо строго дозировать вяжущие вещества и заполнители при приготовлении раствора и тщательно его перемешивать. Нанесенную штукатурку надо оберегать от чрезвычайно быстрого высыхания, сквозняков, закрывая в оштукатуренных помещениях окна и двери.

    Определенно направленные трещины образуются на кирпичных поверхностях по швам кладки. На кирпичных стенах трещины появляются в результате нанесения очень тонких слоев штукатурного раствора без предварительного смачивания поверхностей водой. Причиной образования трещин могут быть и щелочи, выделяющиеся из швов кладки. Отлупы и вспучивания при штукатурных работах

    Отлупы и вспучивания штукатурки происходят при оштукатуривании сырых поверхностей или при постоянном увлажнении оштукатуренных поверхностей. Чаще всего это бывает на известковых и известково-гипсовых штукатурках. Во избежание отлупов и вспучивания штукатурки сырые места необходимо просушить и только после этого оштукатуривать.

    Отслаивание штукатурки вызывается тем, что раствор был нанесен на чрезмерно сухую поверхность или на пересохшие слои ранее нанесенного раствора. Отслаивание может также произойти в результате того, что последующие слои раствора были нанесены на более слабые предыдущие, например, на известковый раствор нанесен более прочный - цементный. Штукатурка отслаивается также, если на бетонное основание или цементную штукатурку нанесен известковый или известково-гипсовый раствор без переходных слоев.

    Цветные и декоративные накрывочные слои отслаиваются в тех случаях, когда их наносят на очень крепкие или, наоборот, очень слабые грунты, когда накрывочный слой значительно крепче и плотнее самого грунта или они накрывают грунты с недостаточно шероховатой поверхностью.

    Трещины в лузгах при штукатурных работах

    Трещины в лузгах появляются в результате того, что углы стен или места стыков разнородных поверхностей, изготовленных из разных материалов, не были достаточно подготовлены или потому, что раствор был нанесен на пересушенные деревянные поверхности. Трещины появляются и в том случае, если оштукатуриваемые конструкции были закреплены непрочно. Углы и стыки разнородных поверхностей перед оштукатуриванием следует закрывать полосками сетки, а деревянные пересушенные стены, перегородки, потолки необходимо хорошо смачивать водой. Такой дефект, как недостаточная прочность, в основном возникает, если в растворе было недостаточное количество вяжущего вещества или песок сильно загрязнен. Недостаточно прочную штукатурку обнаруживают постукиванием. Обнаружив этот дефект, следует отбить непрочную штукатурку от поверхности и заново оштукатурить ее более прочным раствором.

    Мы надеемся, что знание требований строительных норм и правил и причин возможных дефектов штукатурки, которые мы Вам представили хотя и в очень сокращенном материале, позволит все таки избежать хотя бы очевидных, но очень досадных дефектов при штукатурке своих стен и потолков.

    5.    ТЕХНИКА БЕЗОПАСНОСТИ.



    Общие требования безопасности.


    1. Работники    не    моложе     18   лет  ,   прошедшие     соответствующую подготовку, имеющие профессиональные навыки для  работы  штукатуром  и не имеющие противопоказаний  по   полу   по   выполняемой   работе ,   перед допуском к самостоятельной работе должны пройти:

              обязательные    предварительные    ( при   поступлении   на   работу )   и периодические ( в течение трудовой  деятельности  )   медицинские   осмотры (обследования) для признания годными   к   выполнению   работ   в   порядке, установленном Минздравом России;

              обучение   безопасным     методам     и     приёмам   выполнения   работ, инструктаж по охране  труда,   стажировку   на   рабочем   месте  и   проверку знаний требований охраны труда.

          2. Штукатуры обязаны соблюдать  требования   безопасности   труда   для обеспечения защиты от воздействия опасных и   вредных   производственных факторов, связанных с характером работы:

             повышенная запыленность и загазованность воздуха рабочей зоны;

             расположение рабочего места  на   значительной   высоте   относительно земли (пола);

             острые кромки, заусенцы и шероховатость на поверхностях отделочных материалов и конструкций;

            возникновение напряжения на   металлических   конструкциях   и  частях оборудования, нормально находящихся без напряжения;

            недостаточная освещенность рабочей зоны.

          3. Для    защиты    от    механических    воздействий   штукатуры   обязаны использовать     предоставляемые     работодателями      бесплатно   :    куртки брезентовые, комбинезоны хлопчатобумажные, рукавицы  комбинированные или перчатки резиновые на трикотажной основе, сапоги резиновые. В зимнее время года- костюмы на утепляющей прокладке и валенки.

             При нахождении на  территории   стройплощадки   штукатуры   должны носить защитные каски. Кроме того, при  набрызге  раствора  на  потолочную поверхность необходимо использовать защитные очки.

          4. Находясь на территории строительной (производственной) площадки, в производственных и бытовых помещениях, участках работ и рабочих местах, штукатуры обязаны выполнять правила внутреннего  распорядка, принятые в данной организации.

              Допуск посторонних лиц, а также работников в нетрезвом состоянии на указанные места запрещается.

          5. В процессе повседневной деятельности штукатуры должны:

            применять   в     процессе     работы    средства   малой   механизации   по назначению, в соответствии с инструкциями заводов- изготовителей;

            поддерживать порядок на рабочих местах, очищать их от  мусора,  снега, наледи ,   не   допускать   нарушений   правил   складирования   материалов  и конструкций;

            быть внимательными во   время   работы   и   не   допускать    нарушений требований безопасности труда.

          6. Штукатуры обязаны немедленно извещать   своего   непосредственного или вышестоящего руководителя  работ   о   любой   ситуации,   угрожающей жизни и здоровью людей, о каждом   несчастном   случае,   происшедшем   на производстве, или об ухудшении своего здоровья, в том числе   о   появлении острого профессионального заболевания (отравления).



       Требования безопасности перед началом работы.

          7. Перед началом работы штукатур обязан:

           а) предъявить руководителю работ удостоверение о проверке безопасных методов и приемов работ и пройти инструктаж на рабочем   месте   с   учетом специфики выполняемых работ;

           б) надеть каску, спецодежду, спецобувь установленного образца;

           в) получить задание у бригадира или руководителя работ.

         8. После получения задания на выполнение работы штукатуры обязаны:

           а) подобрать    средства    индивидуальной   защиты   ,   соответствующие характеру выполняемой работы, и проверить их на соответствие требованиям безопасности;

           б) проверить   рабочее     место    и   подходы   к   нему   на   соответствие требованиям безопасности;

           в) подобрать   технологическую   оснастку,   инструмент,   оборудование, необходимые   при    выполнении   работ  ,   проверить   их   на   соответствие требованиям безопасности.

         9. Штукатуры   не    должны    приступать   к    выполнению    работы   при следующих нарушениях требований безопасности:

         а) неисправности средств подмащивания, средств   защиты   работающих, инструмента   или    оборудования  ,   указанных    в    инструкциях   заводов -  изготовителей, при которых не допускается их эксплуатация;

        б) несвоевременном проведении очередных   испытаний   или   истечении срока эксплуатации средств защиты работающих,   установленного   заводом-      изготовителем;

        в) недостаточной освещенности рабочих мест;

        г) использовании в зоне работы светильников напряжением 50 В.

    Требования безопасности в аварийных ситуациях.

        10. При    обнаружении    во    время    работы      неисправностей     средств подмащивания,  применяемого   оборудования,   инструмента,   при   которых согласно    требованиям    инструкций  заводов -  изготовителей   запрещается   их эксплуатация, штукатуры обязаны прекратить работу и доложить об   этом бригадиру или руководителю.

        11. При возникновении в зоне работы опасных условий  (неизолированных токоведущих  частей ,  перемещаемых  краном  грузов,  вышерасположенных рабочих   мест )  штукатуры  обязаны  прекратить  все  операции  ,   покинуть рабочее место и сообщить об этом бригадиру или руководителю.

    Требования безопасности по окончании работы.

        12. По окончании работы штукатуры обязаны:

            а) отключить       применяемый      механизированный      инструмент    и оборудование от электросети и снять в них давление;

            б) убрать инструмент в предназначенное для этого место;

            в) очистить от раствора и промыть оборудование,   привести   в   порядок рабочее место;

            г) сообщить бригадиру или руководителю работ  обо   всех   неполадках, возникших во время работы.

    6.    ИСПОЛЬЗОВАННАЯ ЛИТЕРАТУРА.



    1. «Отделочные работы в строительстве». Москва. Стройиздат. 1987 год.

    2. «Методические указания (по обучению рабочей профессии штукатура)» Нижний Новгород. 2002 год.

    3. «Новые законы и нормативные акты» - приложение к «Российской газете». Москва. 2003 год.

    4. «Безопасность труда в строительстве» СНиП 12-03-2001. Москва. 2001 год.



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
