Приложение в

ПРИЛОЖЕНИЕ В

ПРВрио

СИСТЕМА УРАВНИВАНИЯ ПОТЕНЦИАЛОВ

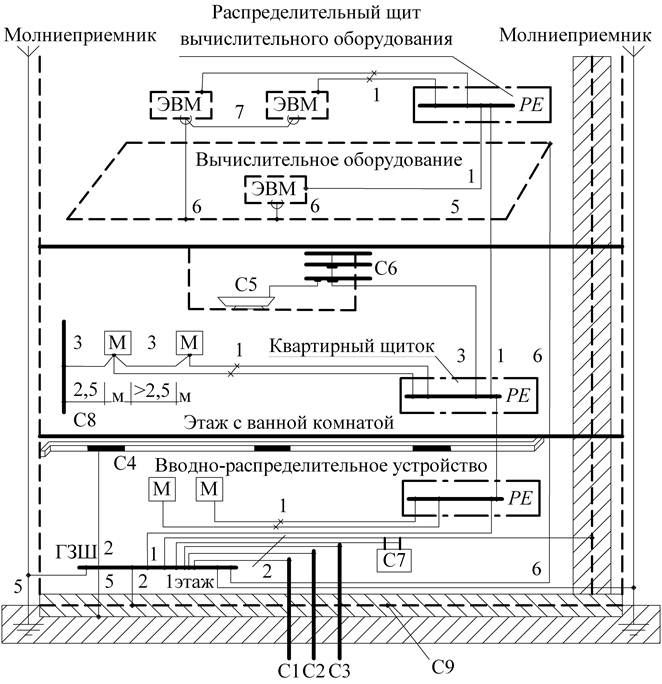

Рис. 1. Основная система уравнивания потенциалов:

ГЗШ – главная заземляющая шина; М – шкаф с клеммами заземления;

С1 – холодное водоснабжение; С2 – горячее водоснабжение; С3 – отопление;

С4 – газоснабжение; С5 – ванна; С6 – труба полотенцесушителя; С7 – клемма заземлителя; С8 – шина заземления; С9 – контур заземления;

1 – перемычка к/з; 2 – кабель к ГЗШ; 3 – соединение с шиной выравнивания потенциалов; 4 – соединение с молниеприемником; 5 – местное заземление;

6 – соединение с корпусом; 7 – кабель между ЭВМ



ПРВриоСистема уравнивания потенциалов до 1 кВ должна соединять между собой следующие проводящие части: нулевой защитный РЕ или РЕН проводник питающей линии; заземляющий проводник, присоединенный к заземляющему устройству установки; заземляющий проводник, присоединенный к устройствам повторного заземления на вводе в здание; металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п.; металлические части каркаса здания и центральных систем вентиляции и кондиционирования; заземляющие устройства системы молниезащиты; металлические части телекоммуникационных кабелей.
