ГЛАВА 3. КАБЕЛЬНЫЕ ЛИНИИ



3.1. Общие положения

Кабельной линией (КЛ) называется линия для передачи электроэнергии или отдельных её импульсов, состоящая из одного или нескольких параллельных кабелей с соединительными, стопорными и концевыми муфтами и крепежными деталями.

Кабельным сооружением называется сооружение, предназначенное для размещения в нем кабелей, кабельных муфт и другого оборудования. К кабельным сооружениям относят: кабельные туннели, каналы, короба, блоки, шахты, эстакады, галереи, камеры.

Кабельным туннелем называется закрытое сооружение с расположенными в нем опорными конструкциями для размещения на них кабелей и кабельных муфт, со свободным проходом по всей длине, позволяющим производить прокладку кабелей, ремонты и осмотры кабельных линий.

Кабельным каналом называется закрытое и заглубленное в грунт, пол, перекрытие и т.п. непроходное сооружение, предназначенное для размещения в нем кабелей, укладку, осмотр и ремонт которых возможно производить лишь при снятом перекрытии.

Кабельной эстакадой называется надземное или наземное открытое горизонтальное или наклонное протяженное кабельное сооружение. Кабельная эстакада может быть проходной и непроходной.

Коробом называется закрытая полая конструкция прямоугольного или другого сечения, предназначенная для прокладки кабеля. Короб должен служить механической защитой от повреждений.

Лотком называется открытая полая конструкция прямоугольного или другого сечения, предназначенная для прокладки кабеля.

Проектирование и сооружение кабельных трасс должны производиться на основе технико-экономических расчетов с учетом развития сети, ответственности и назначения линии, характера трассы, способа прокладки, конструкций кабеля.

Над подземными кабельными линиями должны устанавливаться охранные зоны в размере площадки над кабелями: выше 1кВ по 1 м от крайних кабелей; до 1 м по 1 м с каждой стороны от крайних кабелей, а при прохождении кабельных линий в городах под тротуарами на 0,6 м в сторону зданий и на 1 м в сторону проезжей части.

3.2. Монтаж кабельных линий

Кабели следует укладывать с запасом по длине 1-2%. В траншеях и на сплошных поверхностях внутри зданий запас достигается путем укладки кабеля змейкой, а по кабельным конструкциям этот запас используется для образования стрелы провеса. Укладывать запас кабеля в виде колец не допускается. Наименьшие допустимые радиусы изгиба кабелей и допустимая разность уровней между высшей и низшей точками расположения кабелей с бумажной пропитанной изоляцией на трассе должны соответствовать требованиям ГОСТов. Для силовых многожильных бронированных кабелей с обедненной пропитанной изоляцией в общей алюминиевой или свинцовой оболочке радиус изгиба должен превосходить наружный диаметр в 25 раз.

Кабели, прокладываемые вертикально по конструкциям и стенам, должны быть закреплены на каждой кабельной конструкции, а так же, чтобы не нарушалась изоляция кабелей и соединения жил в муфтах под действием массы кабелей [27,28].

Кабели, прокладываемые горизонтально по конструкциям\\192.168.1.167\disk3\Проекты\www.masterbetonov.ru\Лекции\!Монтаж Электроустановок\Пособие по ЭУ\Рисунки\Полка-кабельная.gif, стенам, перекрытиям, фермам и т.п., следует жестко закреплять в конечных точках, непосредственно у концевых муфт, на поворотах трассы, с обеих сторон изгибов и у соединительных и стопорных муфт.

В местах жесткого крепления небронированных кабелей со свинцовой оболочкой на конструкциях должны быть проложены прокладки из эластичного материала.

Кабели, проложенные в местах возможных механических повреждений, должны быть защищены  по высоте на 2 м от уровня пола или земли и на 0.3 м на земле.

Концы всех кабелей, у которых в процессе прокладки  нарушена герметизация, должны быть временно загерметизированы капами, до монтажа концевых или соединительных муфт.

Проходы кабелей через стены, перегородки и перекрытия должны быть защищены через отрезки неметаллических труб. Зазоры в отрезках труб, отверстия и проемы после прокладки кабелей, должны быть заделаны легкоудаляемой негорючей массой.

При прокладке кабелей в земле рекомендуется в одной траншее прокладывать нее более 6 силовых кабелей.


При большем количестве кабелей рекомендуется прокладывать их в отдельной траншее с расстоянием между группами кабелей не менее 0.5 м. Прокладка кабелей в туннелях, по эстакадам рекомендуется при количестве кабелей идущих в одном направлении больше 20. В городах и поселках одиночные кабельные линии следует прокладывать как правило в земле по непроезжей части улиц. При пересечении улиц и площадей кабели следует прокладывать в трубах и блоках.

Вводы кабелей в здания, кабельные сооружения следует производить в асбоцементных трубах. Концы труб должны выступать из стены здания (отмостки) в траншею не менее чем на 0,6 м и иметь уклон в сторону траншеи.

При прокладке кабелей непосредственно в земле, кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли (сеяного песка), не содержащей камней, строительного мусора, шлака. Кабели на всем протяжении должны быть защищены от механических повреждений путем покрытия при напряжении 35 кВ и выше железобетонными плитами толщиной не менее 50 мм, при напряжении ниже 35 кВ кирпичом в один слой поперек трассы.

Засыпка траншеи комьями мерзлой земли, грунтом, содержащим камни, куски металла и т.п. не допускается.

Глубина заложения кабельных линий от планировочной отметки должна быть не менее: линий до 20 кВ – 0,7м; 35 кВ - 1м; при пересечении улиц и площадей 1м. Допускается уменьшение глубины до 0.5 м при вводе в здание, а так же в местах пересечений с подземными сооружениями при условии прокладки в трубах.

Прокладка кабелей 6–10 кВ по пахотным землям должна производиться на глубине 1м.

При параллельной прокладке кабелей расстояние по горизонтали в свету между кабелями должно быть не менее: 100 мм между силовыми кабелями 10 кВ; 250 мм – 20¸35 кВ; 500 мм между кабелями эксплуатируемыми различными организациями и 500 мм между кабелями 110¸220 кВ.

При прокладке КЛ в зоне насаждений расстояние от кабелей до стволов деревьев должно быть не менее 2 м. Допускается уменьшать это расстояние при условии защиты кабеля асбоцементными трубами.

При параллельной прокладке расстояние в свету по горизонтали от КЛ до трубопроводов водопровода, канализации должно быть не менее 1 м, до газопроводов – 2 м.

При прокладке КЛ рядом с опорами ВЛ, расстояние от опоры ВЛ до кабельной линии должно быть не менее 1 м, допускается уменьшать это расстояние до 0.5 м при условии прокладки кабеля на участке пересечения в трубах.

При пересечении КЛ трубопроводов (в том числе нефте- и газопроводов), расстояние между кабелями и трубопроводами должно быть не менее 0,5 м. Допускается уменьшение этого расстояния до 0,25 м при условии прокладки кабеля на участке пересечения плюс не менее чем по 2 м в каждую сторону в трубах.

Прокладка кабелей в холодное время года без предварительного прогрева допускается только в тех случаях, когда температура воздуха в течение 24 ч с начала работ не снижалась, хотя бы временно (кроме кратковременных в течение 2–3 часа ночных заморозков) ниже:

0 оС - для силовых бронированных и небронированных кабелей с бумажной изоляцией;

-7 оС - для кабелей с пластмассовой или резиновой изоляцией, с броней из стальных лент с оболочкой из волокнистых материалов.

-15 оС для кабелей с пластмассовой или резиновой изоляцией, с броней из профилированных стальных лент с оболочкой из не волокнистых материалов;

-20 оС для небронированных силовых кабелей с полиэтиленовой изоляцией.

3.3. Монтаж муфт

Число соединительных муфт на 1 км вновь строящихся  кабельных линий должно быть не более: для трехжильных кабелей       1–10 кВ сечением до 3´95 мм2 – 4 шт., для кабелей 1–10 кВ 3´120 мм2 и 3´240 мм2 – 5 шт., для кабелей 20–35 кВ мм2 – 6 шт., для одножильных – 2 шт.


Монтаж муфт силовых кабелей напряжением до 35 кВ должен выполняться в соответствии с ведомственными технологическими инструкциями, утвержденными в установленном порядке. Типы муфт и концевых заделок должны быть указаны в проекте.

Расстояние в свету между корпусом муфты и ближайшим кабелем, проложенным в земле должно быть не менее 250 мм. На круто-наклонных трассах (свыше 20о) устанавливать соединительные муфты не следует. При необходимости установки на таких участках соединительных муфт они должны располагаться на горизонтальных площадках. Для обеспечения возможности повторного монтажа муфт в случае их повреждения с обеих сторон муфты должен быть оставлен запас кабеля в виде компенсатора.

Кабели в кабельных сооружениях, как правило, следует прокладывать без выполнения соединительных муфт. При необходимости применения на кабелях 6-35 кВ, каждая из них должна быть уложена на отдельной опорной конструкции и заключена в противопожарный защитный кожух, кроме того, соединительная муфта должна быть отделена от верхних и нижних кабелей несгораемыми защитными перегородками со степенью огнестойкости не менее 0,25 ч.



3.4. Маркировка

Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт – номер муфты, дата монтажа.

На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через 50–70 м, а так же в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода кабеля в траншеи и кабельные сооружения. На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты. Бирки должны быть стойкими к воздействию окружающей среды. Бирка должна быть закреплена на кабеле капроновой или оцинкованной стальной нитью.

3.5. Заземление

Металлические оболочки кабелей, броня, а так же кабельные конструкции должны быть заземлены. При заземлении металлических оболочек силовых кабелей, оболочка и броня должны быть соединены гибким медным проводом между собой и с корпусами муфт. На кабелях 6 кВ и выше с алюминиевыми оболочками заземление брони и оболочки должно выполняться отдельными проводниками. Сечение заземляющих проводников должно быть не менее 6 мм2.



3.6. Марки кабелей

Марки кабелей обозначают буквами А (в начале марки) – жила кабеля из алюминия; в середине марки – герметическая оболочка из алюминия; Б – бронирован двумя стальными лентами; В (первая или вторая) – оболочка из поливинилхлоридного пластиката, В (в конце марки) – с обеднено пропитанной изоляцией для вертикальной прокладки; Г – не имеющий защитного покрова на броне; К – (в конце марки) – бронирован кручеными стальными проволоками; Н – в негорючей резиновой оболочке; П - полиэтиленовая изоляция, С – оболочка из свинца; Бл, Ба, Бб, Б2л – кабели бронированные стальными лентами с различной подушкой (б – подушка отсутствует, 2Л с особо усиленной подушкой), Шв, Шп – имеющий наружный покров в виде винипластового или полиэтиленового шланга (рис. 3.1 – 3.4).

ГЛ3рио

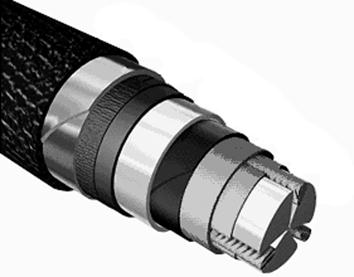

Рис. 3.1. Кабель силовой ААБл


ГЛ3рио

Рис. 3.2. Кабель силовой ВВГ

ГЛ3рио

Рис. 3.3. Кабель силовой АСБ

ГЛ3рио

Рис. 3.4. Кабель силовой ААШв


3.7. Марки муфт

В настоящее время наибольшее распространение получили следующие типы муфт.

Соединительные СС-80, 90, 100, 110 – соединительная свинцовая муфта 6 – 10 кВ с подмоткой из бумажных роликов и рулонов (рис. 3.5). СЭФ – соединительная эпоксидная муфта 1, 6, 10 кВ (рекомендуется использовать до 1кВ), с корпусом имеющим поперечный разъем (рис. 3.6).

ГЛ3рио

Рис. 3.5. Свинцовая муфта типа СС

СТпп – 1, 6, 10 кВ – соединительная муфта с использованием винипластовых термоусаживаемых трубок (рис. 3.7).

ГЛ3рио

Рис. 3.6. Кабельная муфта соединительная эпоксидная СЭФ

ГЛ3рио

Рис. 3.7. Муфта СТп

КЗч – кожух на муфты защитный чугунный разъемный негерметичный.

Концевые муфты. КНА – концевая муфта наружной установки 6 – 10 кВ с алюминиевым корпусом. КМА – то же мачтовая.

ГЛ3рио

Рис. 3.8. Муфта КНТп

ГЛ3рио

Рис. 3.9. Металлическая муфта тип КНст

КНСт – концевая наружной установки со стальным корпусом, 6 – 10кВ (рис. 3.9).

КНТп – концевая наружной установки с использованием винипластовых термоусаживаемых трубок до 6-10 кВ (рис. 3.8).

КВЭ – концевая эпоксидная заделка внутренней установки,     6-10 кВ.

КВТп (1, 2, 3, 4) – концевая заделка внутренней установки с использованием винипластовых термоусаживаемых трубок до         6 – 10 кВ (см. рис. 3.10-3.11).

Подпись: Рис. 3.10. Концевая термо-усаживаемая муфта внутрен-ней установки (КВТп)Подпись: Рис. 3.11. Концевая термоусажи-ваемая муфта наружной установ-ки (КНТп)ГЛ3риоГЛ3риоКВЭн – с трубками из найритовой резины (сейчас не разрешаются).

Кабельные наконечники используются для соединения кабелей с шинами (рис. 3.12).

ГЛ3рио

Рис. 3.12. Наконечники и соединители

3.8. Документация

При сдаче в эксплуатацию КЛ напряжением до и выше 1000 В кроме документации, предусмотренной строительными нормами и правилами и отраслевыми правилами приемки, должна быть оформлена и передана заказчику техническая документация перечень которой приведен в приложении Б.

При приемке в эксплуатацию вновь сооружаемой КЛ должны быть произведены испытания в соответствии с требованиями правил устройства электроустановок ПУЭ.

Каждая КЛ должна иметь паспорт, включающий документацию, диспетчерский номер или наименование.



3.9. Раскопки кабельных линий

Раскопки кабельных трасс или земляные работы вблизи них должны производиться только после получения соответствующего разрешения руководства организации, по территории которой проходит КЛ, и организации, эксплуатирующей КЛ. К разрешению должен быть приложен план (схема) с указанием размещения и глубины заложения КЛ. Местонахождение КЛ должно быть обозначено соответствующими знаками или надписями как на плане (схеме), так и на месте выполнения работ. При этом исполнитель должен обеспечить надзор за сохранностью кабелей на весь период работ, а вскрытые кабели укрепить для предотвращения их провисания и защиты от механических повреждений. На месте работы должны быть установлены сигнальные огни и предупреждающие плакаты.

Перед началом раскопок должно быть произведено шурфление (контрольное вскрытие) кабельной линии под надзором электротехнического персонала Потребителя, эксплуатирующего КЛ, для уточнения расположения кабелей и глубины их залегания [29].

При обнаружении во время разрытия земляной траншеи трубопроводов, неизвестных кабелей или других коммуникаций, не указанных на схеме, необходимо приостановить работы и поставить об этом в известность ответственного за электрохозяйство. Рыть траншеи и котлованы в местах нахождения кабелей и подземных сооружений следует с особой осторожностью, а на глубине 0,4 м и более – только лопатами.

Зимой раскопки на глубину более 0,4 м в местах прохождения кабелей должны выполняться с отогревом грунта. При этом необходимо следить за тем, чтобы от поверхности отогреваемого слоя до кабелей сохранялся слой грунта толщиной не менее 0,15 м. Оттаявший грунт следует отбрасывать лопатами. Применение ломов и тому подобных инструментов не допускается.

Производство раскопок землеройными машинами на расстоянии ближе 1 м от кабеля, а также использование отбойных молотков, ломов и кирок для рыхления грунта над кабелями на глубину, при которой до кабеля остается слой грунта менее 0,3 м, не допускается.

Применение ударных и вибропогружных механизмов разрешается на расстоянии не менее 5 м от кабелей.

3.10. Силовые кабели с изоляцией из сшитого полиэтилена

В последнее время в России отмечается всплеск интереса к силовым кабелям с изоляцией из сшитого полиэтилена (СПЭ) взамен традиционно применяемых ранее кабелей с бумажно-пропитанной изоляцией (БПИ) и изоляцией из поливинилхлоридного пластиката (ПВХ) [30]. Ряд российских заводов освоил технологию производства подобных кабелей и предлагает их отечественному потребителю. Конструкции кабелей включают одножильные и трехжильные кабели с наружными оболочками из полиэтилена, поливинилхлоридного пластиката, ленточной и круглопроволочной броней, с герметизацией от распространения влаги, а также кабели не распространяющие горение и с низким дымо- и газовыделением.

В настоящее время многие страны практически полностью перешли на использование силовых кабелей на среднее и высокое напряжение с изоляцией из сшитого полиэтилена и имеют положительный опыт эксплуатации. Сейчас в США и Канаде доля кабелей с изоляцией из СПЭ составляет 85% всего рынка силовых кабелей, в Германии и Дании – 95%, а в Японии, Франции, Финляндии и Швеции в распределительных сетях среднего напряжения используется только кабель с изоляцией из СПЭ. Ведущие энергосистемы России в основной своей массе также ориентированы на использование кабелей среднего и высокого напряжения с изоляцией из СПЭ при прокладке новых кабельных линий и замене либо капительном ремонте старых.

3.10.1. Конструкция кабелей с изоляцией из сшитого           полиэтилена. Традиционно энергетики использовали для прокладки в силовых сетях на низкое, среднее и высокое напряжение кабели с бумажно-пропитанной изоляцией. Силовые кабели с бумажно-пропитанной изоляцией имеют достаточно высокие и стабильные электрические характеристики, но кабели с данным видом изоляции имеют ряд существенных недостатков:

- сложный и малопроизводительный процесс изготовления;

- ограничения при вертикальных прокладках из-за стекания пропиточного состава;

- наличие металлической оболочки (обязательного элемента конструкции, так как пропитанная бумага невлагостойкая), что значительно удорожает и утяжеляет конструкцию кабеля.

Все эти недостатки устраняются при использовании для силовых кабелей изоляции из современных полиолефиновых материалов, подвергаемых вулканизации (поперечной сшивке). Наиболее широко используемым полиолефином в кабельной технике является полиэтилен (ПЭ). Но изначально термопластичному полиэтилену присущи серьезные недостатки, главным из которых является резкое ухудшение механических свойств при температурах, близких к температуре плавления. Решением этой проблемы стало применение сшитого полиэтилена. Термин «сшивка» подразумевает обработку полиэтилена на молекулярном уровне. Поперечные связи, образующиеся в процессе сшивки между макромолекулами полиэтилена, создают трехмерную структуру, которая и определяет высокие электрические и механические характеристики материала, меньшую гигроскопичность, больший диапазон рабочих температур.

Существует несколько способов сшивания термопластичных материалов. Самый распространенный из них (для кабелей до 1кВ) – сшивание через привитые органофункциональные группы, в качестве которых применяют силаны. Это, так называемая, силанольная сшивка. Сшивание происходит во влажной среде (пар, вода) при температуре 80–90°С, либо в условиях окружающей среды, что занимает немного больше времени. Под воздействием влаги происходит гидролиз силанольных групп и последующее их сшивание, ускоряющееся под действием тепла и катализатора.

Применение данного способа сшивания при производстве кабелей на среднее напряжение ограниченно, поскольку кабели на напряжение 10–35 кВ имеют значительно большую толщину изоляции, чем кабели на низкое напряжение. Поэтому достаточно сложно добиться равномерности физико-механических свойств в радиальном направлении изоляции и это не обеспечивается силанольной сшивкой.

При производстве кабелей на среднее и высокое напряжение используется другой способ сшивания – сшивание при помощи пероксидов. Сшивание полимерной изоляции при помощи пероксидов происходит непосредственно при ее наложении в сухой среде – среде инертного газа (азота) при высокой температуре (300–400 °С) и давлении 8–12 атмосфер.


Пероксидная сшивка позволяет обеспечить стабильность электрических характеристик кабеля, особенно на высокое напряжение.

Общая конструкция кабелей с изоляцией из сшитого полиэтилена (СПЭ) показана на рис. 3.13.

ГЛ3рио

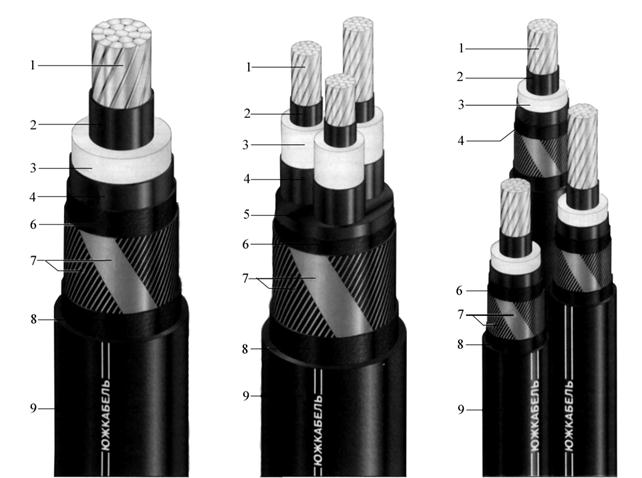

Рис. 3.13. Конструкция кабелей СПЭ:

1 – многопроволочная, уплотненная токопроводящая жила: алюминиевая или медная; 2 – внутренний экструдированный полупроводящий слой; 3 – изоляция из сшитого полиэтилена; 4 – внешний экструдированный полупроводящий слой; 5 – экструдированное полупроводящее заполнение (для трехжильных кабелей); 6 – слой обмотки полупроводящим полотном; 7 – медный экран; 8 – слой обмотки нетканым полотном или пластмассовой лентой; 9 – наружная оболочка из поливинилхлоридного пластика пониженной горючести и пониженной пожароопасности

Марки кабелей с изоляцией из сшитого полиэтилена:

- силовые кабели с изоляцией из сшитого полиэтилена и оболочкой из ПВХ пластика (АПвЭВ, ПвЭВ);

- силовые кабели с изоляцией из сшитого полиэтилена и оболочкой из полиэтилена ( АПвЭП, АПвЭгП, АПвЭгаП, АПвЭПу, АПвЭгПу, АПвЭгаПу, ПвЭП, ПвЭгП, ПвЭгаП, ПвЭПу, ПвЭгПу, ПвЭгаПу);

- силовые кабели с изоляцией из сшитого полиэтилена, бронированные стальными лентами (АПвЭБП, АПвЭБВ, ПвЭБП, ПвЭБВ);

- силовые кабели с изоляцией из сшитого полиэтилена, бронированные стальной проволокой (АПвЭКП, АПвЭКВ, ПвЭКП, ПвЭКВ);

- одножильные бронированные кабели с изоляцией из сшитого полиэтилена (АПвЭАкП, АПвЭПаВ, ПвЭАкП, ПвЭАкВ).

Таблица 3.1

Обозначение кабелей с изоляцией из сшитого полиэтилена

Элемент кабеля

Обозначение

Токопроводящая жила

3х – три одножильных кабеля, скрученных вместе

А – алюминиевая жила

      – медная жила (без обозначения)

Изоляция

Пв – изоляция из шитого полиэтилена

Экранирование

Э – медный экран по изолированной жиле

Эо – общий медный экран сердечника

трехжильных кабелей

Эг – медный экран, герметизированный от распространения влаги в продольном направлении

Эга – медный экран, герметизированный от

распространения влаги в продольном и

поперечном направлении

Броня

Б – броня из стальных лент

К – броня из круглых стальных проволок

Ак – броня из алюминиевых круглых проволок

Наружная оболочка

П – наружная оболочка из полиэтилена или

сополимера полиэтилена

Пу – усиленная полиэтиленовая оболочка

В – наружная оболочка из ПВХ пластика

Внг – наружная оболочка из ПВХ пластика, не распространяющая горение

Внгд – наружная оболочка из ПВХ пластика, не распространяющая горение, и с низким выделением дыма и коррозионноактивных газов


3.10.2. Силовые кабели с изоляцией из сшитого полиэтилена и оболочкой из ПВХ пластика пониженной горючести и пониженной пожароопасности. По оценке специалистов службы пожарной безопасности России электрические кабели и провода по основным составляющим пожарной опасности, таких как количество пожаров, размер материального ущерба и число погибших занимают первое место в ранге пожарной опасности среди электротехнических изделий. Поэтому требования по показателям пожарной безопасности к кабельной продукции становятся все более жесткими. До середины 80-х годов прошлого столетия основным требованием пожарной безопасности было нераспространение горения одиночным образцом кабеля при испытании по стандарту [29], но практика показала, что использование на электростанциях и других энергетических предприятиях кабелей общепромышленного назначения, которые удовлетворяют только требованиям по нераспространению горения для одиночного кабеля, было сопряжено со значительным числом ежегодных пожаров, приводящих к большому ущербу. Поэтому в 1999 году ВНИИ кабельной промышленности были разработаны кабельные изделия массового применения, которые не распространяют горение при групповой прокладке в кабельных сооружениях. В обозначения марок кабелей такого типа введен индекс «НГ».

В настоящее время [22, 31] предъявляется широкий комплекс требований к кабельной продукции: нераспространение горения кабелей, проложенных пучком; нормирование дымообразования и выделения хлористого водорода при горении и тлении; коррозионная активность продуктов горения; токсичность продуктов горения.

Разработаны три типа композиций пониженной пожарной опасности для изоляции, заполнения и оболочки для новой серии кабелей, не распространяющих горение с пониженным дымо- и газовыделением.

По основным показателям эти материалы соответствуют стандартным пластикатам, рекомендованным [22], но при этом имеют лучшие показатели морозостойкости, что имеет принципиальное значение для условий применения кабельной продукции в России. Эти композиции по сравнению с традиционно используемыми аналогичными материалами имеют:

-  более высокие значения кислородного индекса;

- пониженные параметры дымообразования при низких значениях массовой доли хлористого водорода, выделяющегося при горении;

- меньшую удельную теплоту сгорания.

В обозначениях кабельной продукции с применением новых композиций пониженной пожарной опасности используется индекс «НГД».

Благодаря низкой дымообразующей способности новых ПВХ композиций изоляции и оболочки кабелей «НГД», указанные кабели удовлетворяют стандартам [24] по оптической плотности дыма при испытании в режимах горения и тления. Кабели типа «НГД» по показателю «оптическая плотность дыма» значительно превосходят кабели типа «НГ», соответствуя современным требованиям. Широко применяемые до сих пор кабели типа «НГ» относятся к так называемым «высокодымным» кабелям и стандарту не соответствуют.

Использование не распространяющих горения кабелей исполнения «НГД» позволяет значительно снизить риск пожара в кабельных сооружениях и при прокладке таких кабелей в большинстве случаев применение дополнительных мер по огнезащите не требуется.

Сравнительные характеристики силовых кабелей приведены в табл. 3.2, 3.3.

3.10.3. Преимущества кабелей с изоляцией из сшитого полиэтилена:

·       большая пропускная способность за счет увеличения допустимой температуры жилы (допустимые токи нагрузки в зависимости от условий прокладки на 15-30% больше, чем у кабелей с бумажной изоляцией); высокий ток термической устойчивости при коротком замыкании; высокие электрические свойства изоляции, низкие диэлектрические потери; меньшие масса и габариты кабеля в целом, что облегчает прокладку кабеля как в кабельных сооружениях, так и в земле на сложных трассах; высокая влагостойкость, нет необходимости в применении металлической оболочки; меньший радиус изгиба;

·       возможность прокладки на трассах с неограниченной разностью уровней; возможность прокладки кабелей при температуре -20 °С без предварительного подогрева, благодаря использованию полимерных материалов для изоляции и оболочки; меньшие расходы на содержание и реконструкцию кабельных линий; более экологичный монтаж и эксплуатация (отсутствие свинца, масла, битума); высокая стойкость к повреждениям и большие строительные длины.

Таблица 3.2

Сравнительные характеристики силовых кабелей с изоляцией

из сшитого ПЭ и кабелей с бумажно-пропитанной и ПВХ изоляцией

на напряжение 1 кВ

Материал изоляции

Сшитый ПЭ

Бумажно-пропитанная изоляция

ПВХ

Длительно допустимая температура нагрева жил, °С

90

80

70

Допустимая температура при работе в аварийном режиме (6 часов), °С

130

105

80

Предельно допустимая температура жил при к.з, °С

250

200

160

Допустимые токовые нагрузки в зависимости от сечения жилы

120–125%

105–110%

110%

Относительная диэлектрическая проницаемость, 20 °С

2,3

4

4,5

Удельное объемное сопротивление, 20°С; Ом´см

1016

1013

1013

Тангенс диэлектрических потерь,  20°С

0,001

0,008

0,01

Минимально допустимая температура прокладки без предварительного подогрева жил, °С

-20 (для АПвБбШп, ПвБбШп)–15 (остальные)

0

- 15

Минимальный радиус изгиба (ГЛ3рио – наружный диаметр кабеля, мм)

7,5 ГЛ3рио

15 ГЛ3рио – для кабелей в свинцовой оболочке,

25 ГЛ3рио – для остальных кабелей

7,5 ГЛ3рио

Разница уровней на трассе прокладки, м

Не ограничено

15

Не ограничено


Таблица 3.3.

Сравнительные характеристики силовых кабелей с изоляцией

из сшитого ПЭ и кабелей с бумажно-пропитанной и ПВХ

изоляцией на напряжение 10–35 кВ

Материал изоляции

Сшитый ПЭ

Бумажно-пропитанная изоляция

Длительно допустимая температура нагрева жил, °С

90

60

Допустимая температура при работе в аварийном режиме (6 часов), °С

130

80

Предельно допустимая температура жил при к.з, °С

250

200

Допустимые токовые нагрузки в зависимости от сечения жилы

120-130%

100%

Относительная диэлектрическая проницаемость, 20 °С

2,3

4

Удельное объемное сопротивление, 20°С; Ом´см

1016

1013

Тангенс диэлектрических потерь,  20°С

0,001

0,008

Минимально допустимая температура прокладки без предварительного подогрева жил, °С

– 20 (для ПвП, АПвП, ПвПу, АПвПу)

15 (для ПвВ, АПвВ, ПвВнг-LS, АПвВнг-LS )

0

Минимальный радиус изгиба (ГЛ3рио – наружный диаметр кабеля, мм)

15 ГЛ3рио (7,5 ГЛ3рио при использовании специального шаблона

15 ГЛ3рио – для кабелей в свинцовой оболочке,

25 ГЛ3рио – для остальных кабелей

Разница уровней на трассе прокладки, м

Не ограничено

15


Кабели с изоляцией из сшитого полиэтилена позиционируются как замена морально устаревших кабелей с бумажно-пропитанной изоляцией. Кроме того, применение кабелей с изоляцией из СПЭ на напряжение 6–10 кВ позволяет решить многие проблемы по надежности электроснабжения, оптимизировать, а в некоторых случаях даже изменить традиционные схемы сетей [9].

ГЛАВА 4. РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА

И ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ

4.1. Общие сведения

Распределительным устройством (РУ) называется электроустановка, служащая для приема и распределения электроэнергии и содержащая коммутационные аппараты, сборные и соединительные шины, вспомогательные устройства (компрессорные, аккумуляторные и т.д.), а так же устройства защиты, автоматики, измерительные приборы.

Открытым РУ (ОРУ) - называется РУ, все или основное оборудование которого расположено на открытом воздухе.

Закрытым РУ (ЗРУ) – называется  РУ, оборудование которого расположено в здании.

Комплектным РУ (КРУ) – называется РУ, состоящее из полностью или частично закрытых шкафов или блоков со встроенными в них аппаратами, устройствами защиты и автоматики, поставляемое в собранном или полностью подготовленном для сборки виде КРУН - КРУ для наружной установки.

Подстанцией (ПС, ТП) называется электроустановка, служащая для преобразования и распределения электроэнергии и состоящая из трансформаторов или других преобразователей электроэнергии, РУ, устройств управления и вспомогательных помещений. В зависимости от преобладания той или иной функции подстанции они называются трансформаторными или преобразовательными.



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
