Глава 1 общие сведения

ГЛАВА 1. ОБЩИЕ СВЕДЕНИЯ



1.1.        Основные термины

Электроустановка - совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениями и помещениями) предназначенные для производства, преобразования, трансформации, передачи, распределения электроэнергии и преобразование в другие виды энергии.

Электропомещение - помещение или отгороженная его часть, в котором расположено электрооборудование, доступное для квалифицированного электротехнического персонала.

Квалифицированный обслуживающий персонал - специально подготовленные работники, прошедшие проверку знаний в объеме обязательном для данной работы и имеющие группу по электробезопасности.

Открытая электроустановка - электроустановка не защищенная зданием от атмосферных воздействий (в том числе защищенные навесами, сетками).

Закрытые электроустановки - электроустановки размещенные внутри здания, защищенные от атмосферных воздействий.

Энергосистема - совокупность электростанций, электрических и тепловых сетей, соединенных между собой и связанных общностью режима в непрерывном процессе производства, преобразования и распределения электроэнергии и теплоты при общем управлении этим режимом.

Электрическая часть энергосистемы - совокупность электроустановок электрических станций и электросетей энергосистемы.

Электроснабжение - снабжение потребителей электроэнергией.

Электросеть - совокупность электроустановок для передачи и распределения электроэнергии, состоящая из подстанций распределительных устройств, токопроводов, воздушных линий (ВЛ), кабельных линий (КЛ), работающих на определенной территории.

Электроприемник - устройство для преобразования электроэнергии в другой вид энергии.

Потребитель электроэнергии - электроприемник или группа электроприёмников, объединенных технологическим процессом и размещающихся на определенной территории.

Линия электропередачи (ЛЭП) - воздушная или кабельная электроустановка, предназначенная для передачи электроэнергии.

Электрическая подстанция - электроустановка, предназначенная для преобразования и распределения электроэнергии. Подстанция состоит из трансформаторов, сборных шин и коммутационных аппаратов, а так же вспомогательного оборудования устройств (релейной защиты, измерительных приборов). Подстанции предназначены для связи генераторов и потребителей с линиями ЛЭП (повышающие и понижающие).

Более подробно терминология в сфере электроэнергетики на современном этапе развития (в том числе монтажа, наладки и диагностики электрооборудования) приведена в [1].

1.2. Категории электроснабжения

В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие категории:

Первая категория - электроприемники, перерыв электроснабжения которых может повлечь за собой: опасность для жизни людей, значительный ущерб народному хозяйству, повреждение дорогостоящего основного оборудования, массовый брак продукции, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства.

Особая группа - бесперебойная работа, которой необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов, пожаров.

Вторая категория - электроприемники, перерыв электроснабжения, которых приводит к массовому недоотпуску продукции, массовому простою рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества жителей.

Третья категория - все остальные потребители.


Электроприемники первой категории должны обеспечиваться электроэнергией от двух независимых, взаимно резервируемых источников питания, и перерыв их электроснабжения может быть допущен лишь на время автоматического восстановления питания.

В качестве третьего независимого источника питания для особой группы потребителей могут быть использованы местные электростанции, специальные агрегаты бесперебойного питания, аккумуляторные батареи.

Электроприемники второй категории рекомендуется обеспечивать электроэнергией от двух независимых, взаимно резервируемых источников питания, и перерыв их электроснабжения может быть допущен на время, необходимое для включения резервного питания действиями дежурного персонала.

Для электроприемников третьей категории электроснабжение может выполняться от одного источника питания при условии, что перерыв электроснабжения может быть допущен на время, не превышающее суток.

По степени обеспечения надежности электроснабжения электроприемники жилых и общественных зданий должны относиться к следующим категориям:

К первой категории - противопожарные устройства (пожарные насосы, системы подпора воздуха, дымоудаления, пожарной сигнализации, оповещения при пожаре, установки пожаротушения), лифты, эвакуационное и аварийное освещение, огни светового заграждения, устройства охранной сигнализации, центральные теплопункты обслуживающие жилые дома (ж/д) и общежития высотой свыше 16 этажей – общественные и жилые здания.

Для лечебных учреждений - электроприемники операционных и родильных блоков, отделений анестезиологии, реанимации и интенсивной терапии, кабинетов бронхоскопии и ангиографии, а так же всех вышеперечисленных потребителей.

Ко второй категории - остальные электроприемники ж/д и общественных зданий более 16 этажей, ж/д 5–16 этажей с электроплитами и газовыми плитами, общежитий и зданий с количеством работающих вместимостью более 50 чел., учреждений образования с количеством учащихся свыше 200 чел., детских садов вместимостью более 160 чел., комплексов торговли площадью свыше 250 м2, столовых вместимостью свыше 100 чел., гостиниц свыше 200 чел.

К третьей категории все остальные электроприемники.

В зданиях, относящихся к третьей категории по надежности электроснабжения, питающихся по одной линии, резервное питание устройств охранной и пожарной сигнализации следует осуществлять от автономных источников.

В России применяются стандартные номинальные междуфазные напряжения трехфазного тока частотой 50 Гц в диапазоне – 0,22; 0,4; 1; 6; 10; 35, 110; 220; 500; 750; 1150 кВ. Напряжение 0,22 не рекомендуется для вновь проектируемых сетей. Для генераторов применяют напряжения от 3 до 21 кВ.

Электросети различают по роду тока (постоянный, переменный), по номинальному напряжению (сверхвысокого - более 330 кВ, высокого от 3 до 220 кВ, низкого – до 1 кВ), по конфигурации (разомкнутые и замкнутые), по выполняемым функциям - системообразующие (330–1150 кВ), питающие (110–220 кВ), распределительные (110–6 кВ).

1.3. Электрические схемы и цепи

1.3.1. Виды и типы схем. Разделение труда между изготовителями электроустановок, специализация исполнителей и различие целей той или иной работы (монтаж, наладка, эксплуатация) обусловили создание большого разнообразия схем. В [2–6] установлены виды и типы схем, и общие требования к выполнению схем изделий всех отраслей промышленности, а также электрических схем энергетических сооружений (электрических станций, оборудования промышленных предприятий и т. п.). В энергетических сооружениях объект, для которого выпускается схема (например, главные цепи), в тексте стандарта условно именуется установкой. Этот же стандарт определяет код схемы, который должен состоять из буквенной части, указывающей вид схемы и цифровой схемы, определяющей тип схемы.

В зависимости от видов элементов и связей, входящих в состав изделия, схемы подразделяют на следующие виды и обозначают буквами: электрические

В зависимости от основного назначения схемы подразделяют на типы и обозначают цифрами. Ниже даны определения типов схем, определяемых стандартом [3] и их назначение (наименования, указанные в скобках, устанавливают для электрических схем энергетических сооружений).

Структурные

Функциональные

Принципиальные (полные)

Соединения (монтажные)

Их используют при разработке других конструкторских документов, в первую очередь, чертежей, определяющих прокладку и способы крепления проводов, жгутов, кабелей или трубопроводов в изделии, а также при осуществлении присоединений, эксплуатации и ремонте изделий.

Подключения

Общие

Расположения

Объединенные

Примеры обозначений: схема электрическая принципиальная – Э3; схема гидравлическая соединений

К схемам или взамен схем в случаях, установленных правилами выполнения конкретных видов схем, выпускают в виде самостоятельных документов таблицы, содержащие сведения о расположении устройств, соединениях, местах подключения и другую информацию. Таким документам присваивают код, состоящий из буквы Т и кода соответствующей схемы. Например, код таблицы соединений к электрической схеме соединений

Таблицы записывают в спецификацию после схем, к которым они выпущены или вместо них.

Разрабатывают также схемы совмещенные, когда на схемах одного типа помещают сведения, характерные для схемы другого типа, например, на схеме соединений изделия показывают его внешние подключения.

Если в связи с особенностью изделия объем сведений, необходимый для его проектирования, регулировки, контроля, ремонта или эксплуатации, не может быть передан в комплекте документации в схемах установленных видов и типов, то допускается разрабатывать схемы прочих видов и типов. Номенклатуру, наименование и коды прочих схем устанавливают в отраслевых стандартах. Примерами таких схем могут служить широко распространенные принципиальные схемы, дополненные промежуточными зажимами щитов, пультов, сборок и обозначением выводов аппаратов.


Проектные организации не всегда выпускают принципиально-монтажные схемы, но эксплуатационники, и особенно наладчики, считают такие схемы полезными, а в некоторых случаях опытные наладчики начинают работу с составления такой схемы.

На чертежах нередко помещают примечания, где могут быть ссылки на другие чертежи, которые надлежит рассматривать совместно с данными. Может быть указано, что данный чертеж выпущен взамен другого, который аннулируется и т. п.

Иногда на чертеже помещают таблицу, из которой следует, например, по каким чертежам можно ознакомиться с системой принятых условных обозначений и обозначений проводов, со схемой электропитания, с условиями действия электроустановки и почерпнуть другие сведения.

Условные обозначения, определенные стандартами, на чертежах, как правило, не расшифровывают. Исключение составляют чертежи электроосвещения и контрольно-измерительных приборов, где принято помещать все использованные условные обозначения. Если же применено нестандартное обозначение, то его расшифровка обязательна.

На схемах соединений, несмотря на обилие надписей

Перечни элементов, называемые нередко перечнями оборудования или экспликациями, (текст, поясняющий значение символов, условных обозначений), помещают на принципиальных схемах, чертежах общих видов электроконструкций (и на отдельных чертежах), схемах присоединения, планах сетей и т. п.

Выполняют перечни элементов, таблицы технических данных электрооборудования, кабелей, проводов, труб и других изделий по формам соответствующих нормалей. Однако независимо от формы они должны содержать необходимые сведения, например, расшифровку буквенных и цифровых обозначений, техническую характеристику элементов, места установки и т. п.

Спецификации нужны исполнителям и служат для получения ими со склада необходимого количества изделий, материалов и проводов.


Но чтобы их определить для электроустановки в целом (для объекта или для каждого предприятия), необходимы сводные спецификации. Спецификации, по которым производят заказы, называют заказными.

Расположение, размеры и наименование граф спецификаций, а также очередность записи в них изделий определяются нормативными документами.

Следует различать схемы проектные и исполнительные. В эксплуатации можно пользоваться только исполнительными схемами. Различия между проектной и исполнительной документацией могут возникнуть в связи с заменой аппаратуры, кабелей и т. п. Не исключены изменения, которые приходится вносить в процессе наладки. При этом изменения вносят не в один какой-нибудь чертеж, а во все чертежи, где эти изменения должны фигурировать.

1.3.2. Условные графические обозначения в электрических схемах. Между схемами одного комплекта должна быть установлена однозначная связь, т. е. обозначения, присвоенные элементам, цепям, проводам на одной схеме повторяют на других схемах.

При выполнении схем применяют следующие условные графические обозначения:

·       условные графические обозначения, установленные в стандартах ЕСКД [3, 6, 7], а также построенные на их основе;

·       прямоугольники;

· упрощенные внешние очертания, в том числе аксонометрические;

·       нестандартные графические обозначения с обязательным пояснением их на полях схемы.

Условные графические обозначения, принятые в ЕСКД [6, 7], изображают в тех положениях, в каких они приведены в соответствующем стандарте, или повернутыми на угол, кратный 90°, если в этих стандартах отсутствуют специальные указания.

Размеры, в которых условные графические обозначения выполняются на схемах, не влияют на их смысл, поэтому допускается их пропорционально уменьшать, или, если в них необходимо вписать поясняющие знаки, пропорционально увеличивать.

Допускается условные графические обозначения поворачивать на угол, кратный 45°, или изображать зеркально повернутыми, если при этом не нарушается смысл и не усложняется чтение схемы.


Если графические обозначения содержат буквенные, цифровые или буквенно-цифровые обозначения, их допускается поворачивать против часовой стрелки только на угол 90° или 45°.

Измерительные, регулирующие, преобразующие, исполнительные приборы и устройства обозначают по системе стандартов

На электрических схемах в зависимости от их типа при помощи линий обозначают:

•  электрические взаимосвязи;

•  механические взаимосвязи;

•  материальные проводники (провода, кабели и т. п.);

•  экранирующие оболочки, корпуса приборов и т. п.;

•  условные границы устройств и функциональных групп.

Сплошная линия, равная по толщине линии связи (0,3÷0,4 мм), применяется для выделения элементов, имеющих самостоятельную принципиальную схему (допускается линия в 2 раза толще линии связи) и нанесения условных графических обозначений.

Штрихпунктирная линия, равная по толщине линии связи, используется для:

·                    выделения элементов, составляющих функциональную группу и элементов, составляющих устройство, не имеющее самостоятельную принципиальную схему;

·                    разграничения элементов и устройств, входящих в состав изделия, по постам и помещениям;

·                    отделения элементов и устройств, не входящих в данное изделие, но изображенных для пояснения данной схемы.

Штриховая линия, равная по толщине линии связи, применяется для изображения экранирования и линий механической связи.

Сплошная тонкая линия, равная половине толщины линии связи, используется для изображения упрощенного контура изделия, если схема выполняется в пределах этого контура.

Линии связи допускается обрывать, если они затрудняют чтение схемы.


Обрывы заканчивают стрелками, около которых указывают сведения, необходимые для нахождения продолжения линии, и необходимые характеристики цепей, например, полярность или потенциал.

Линии связи, переходящие с одного листа на другой, обрывают за пределами схемы без стрелки и рядом с обрывом помечают обозначения или наименование, присвоенное этой линии (помер провода, наименование или обозначение сигнала) и соответствующее адресное обозначение.



1.3.3. Система обозначения цепей и частей объектов в      электрических схемах. Систему обозначения цепей в электрических схемах регламентирует [6]. В единой системе буквенно-цифровых обозначений проводов и зажимов используют прописные буквы латинского алфавита и арабские цифры. Полное обозначение состоит из групп, каждая группа из букв и (или) цифр. Допускается опускать одну или несколько групп, если это не ведет к ошибкам при подключениях.

В системе обозначения соблюдают следующие принципы. Две концевые точки элементов обозначают последовательными цифрами (например, 1 и 2), а промежуточные точки обозначают, предпочтительно, последовательными цифрами (например, 3, 4, 5 и т. д.), начиная нумерацию от концевой точки, обозначенной меньшим номером.

Буквенные обозначения зажимов для элементов постоянного тока выбирают из первой половины латинского алфавита, а для элементов переменного тока

Зажимы устройств переменного тока, присоединенные к специальным проводам, обозначают следующими буквами:

U

V

W

N

РЕ

Е

ТЕ

ММ

СС

Фазный провод в системе питания переменного тока обозначают буквой L. Первую фазу обозначают

В системе питания постоянного тока приняты следующие обозначения: положительный полюс — «L+», отрицательный «L-», средний провод «М».

Другие провода специального вида обозначаются:

РЕ – защитный провод с заземлением;

РU – защитный провод незаземленный;

РЕN – соединенный защитный и средний провода;

Е – заземляющий провод;

ТЕ – провод бесшумного заземления;

ММ – провод соединения с корпусом;

СС – провод эквипотенциальный.

Обозначение участков цепи служит для их опознания, но может отражать их функциональное назначение и создавать связь между схемой и устройством. Участки цепи, разделенные контактами аппаратов, обмотками реле, приборов, машин, резисторами и другими элементами имеют разное обозначение. Участки цепи, проходящие через разъемные, разборные и неразборные контактные соединения имеют одинаковое обозначение. Допускается присваивать разные обозначения участкам цепи, проходящим через разъемные контактные соединения. Цепи в схемах обозначают независимо от нумерации входных и выходных зажимов машин и устройств. Последовательность обозначения

При обозначении цепей допускается оставлять резервные номера или пропускать номера для удобства пользования схемой.

В силовых цепях переменного тока используют следующие обозначения фаз: L, L2, L3 и N и последовательные числа, например, участки цепей первой фазы L и С.

Силовые цепи постоянного тока обозначают: участки положительной полярности

Входные и выходные участки цепи обозначают с указанием полярности: плюс «L+» и минус «L-». Допускается применять только знаки «+» и «-».

Цепи управления, защиты, сигнализации, автоматики, измерения обозначают последовательными числами в пределах изделия (допускается включать обозначения фаз). Если в обозначение этих цепей включают обозначение, характеризующее функциональное назначение цепи, то последовательность чисел допускается устанавливать в пределах этой цепи.

Обозначение на схеме проставляют около концов или в середине участка цепи: при вертикальном расположении цепей

В качестве обозначения можно использовать адреса присоединений участка цепи, а в качестве адресов

Буквенно-цифровые обозначения применяют в электрических схемах и других конструкторских документах, содержащих сведения об элементах, устройствах и функциональных группах электрических схем. Они предназначены для записи в сокращенной форме сведений об элементах, устройствах и функциональных группах (т. е. о частях объекта) в документации на объект; организации ссылок на соответствующие части объекта и текстовых документах и для нанесения непосредственно на объект, если это предусмотрено в его конструкции. Порядок построения буквенно-цифровых обозначений определяет [7].

Для построения обозначений применяют прописные буквы латинского алфавита, арабские цифры, а также приведенные в табл. 1.1 знаки (квалифицирующие символы).

При необходимости можно применять нестандартные обозначения и их квалифицирующие символы, но содержание и способ записи таких обозначений должны быть нанесены в документе на объект (например, на поле схемы).

Структура буквенно-цифровых обозначений выглядит как последовательность букв, цифр и знаков, записанных в одну строку без пробелов, и их количество в обозначении не устанавливается.


Простое (несоставное) обозначение образуют группы знаков отдельных обозначений, имеющих самостоятельное смысловое значение, которые разделяют:

·                    чередованием букв и цифр (например, КС25, 25КС);

·                    точкой, если группы состоят только из букв или только цифр (например, КС.А, 2.25).

Таблица 1.1

Квалифицирующие символы, применяемые для построения обозначений



Тип условного обозначения

Квалифицирующий

символ

Примечание

Обозначение высшего уровня

=



Обозначение высшего уровня

Допускается

Конструктивное обозначение

+



Обозначение элемента

(позиционное обозначение)



Обозначение электрического

контакта

:



Адресное обозначение

( )

Обозначение

заключают в скобки

Допускается в обозначении разделять точкой самостоятельные смысловые группы, состоящие из букв и цифр, например, 01.А1.1312, 01.А.113.12. Если числа, входящие в обозначение, представляют собой порядковые номера, то во всех обозначениях одного типа они могут быть указаны с одинаковым количеством знаков, для чего старшие разряды номеров заполняют ничего не значащими нулями.




Составные обозначения, состоящие из обязательного и дополнительного обозначений различного типа и передающие совокупность сведений о части объекта, образуют последовательной записью обозначений различных типов. Обозначения, входящие в составные обозначения, записывают с квалифицирующим символом, т. е. специальным знаком, указывающим тип условного обозначения, в соответствии с табл. 1.2.

Пример составного условного буквенного обозначения:

ГЛ1рио. Контакт 12 сигнального реле К4, которое расположено на месте 204 в функциональной группе Т8, входящей в устройство А12, соединен с контактом 2, который расположен на месте 15 и изображен на шестом листе принципиальной схемы (3).



Таблица 1.2

Структура составного буквенно-цифрового обозначения



Обозначение

высшего уровня

Конст-

руктивное

обозначение



Обозначение

элемента

Обозначние

контакта

Адресное обозначение

устройство

функцио-

нальная

группа

вид

номер

фунция









=NANA

+ NANA

-А

N

A NANA

:NANA

(NANA)

Дополнительная часть

Обязательная часть

Дополнительная часть

Примечание. A – обозначение, состоящее из одной или нескольких букв; N – обозначение, состоящее из одной или нескольких цифр; NANA – любая комбинация цифр и (или) букв; NANA – дополнительная часть, уточняющая функцию. Количество обозначений, образующих составное обозначение, не устанавливается.


Порядок записи буквенно-цифрового обозначения определяется порядком вхождения данной части объекта в объект более высокого уровня, поэтому иногда для более полной передачи информации о вхождении функциональных частей в устройство или функциональные группы более высокого уровня изменяют рассмотренную выше последовательность записи простых обозначений в составном. Например, запись ГЛ1рио означает: резистор R5 входит в состав устройства А2, которое входит в функциональную группу Т1.

Конструктивное расположение каждой функциональной части может быть указано последовательным применением конструктивного обозначения. Например, ГЛ1рио – резистор R5 находится в ячейке В4 и входит в устройство А2, которое расположено в раме 24 в стойке 5.

Перед обозначением устройства, функциональной группы или элемента, стоящим в начале составного обозначения, допускается не указывать соответствующий квалифицирующий символ, если это не приведет к неправильному пониманию обозначения. Например, К1:2

Обозначение высшего уровня, т. е. дополнительное обозначение, указывающее более крупную часть объекта, в которую входит данный объект, строят из комбинации букв и (или) цифр. Для обозначения устройств используют обозначение типа устройства, присвоенное ему в документации, на основании которой оно применено, или буквенно-цифровое обозначение, начинающееся с буквы «А», присвоенное устройству на схеме объекта. Например, ГЛ1рио.

Если имеет место цифровое обозначение функциональных групп, то обозначение записывают с квалифицирующим символом, например, ГЛ1рио.

Конструктивное обозначение или обозначение конструктивного расположения

При построении конструктивного обозначения применяют координатный, позиционный (последовательный) или координатно-позиционный (координатно-последовательный) методы.

При координатном методе конструктивное обозначение составляют из нескольких частей, каждая из которых указывает одну координату части объекта в условной системе координат (геометрическая форма, размеры и ориентация объекта не учитываются), принятой для данной конструкции. Например, +С24

При позиционном методе конструктивное обозначение представляет собой цифровое или буквенное обозначение, присвоенное данному месту (позиции) в конструкции. Например, +204

Поскольку способ построения и содержание конструкторского обозначения не однозначны и определяются, в основном, конкретными особенностями конструкции изделия, для правильного понимания информации, в нем заложенной, на соответствующих чертежах проекта приводят необходимые пояснения.

Обозначение элемента (позиционное обозначение)

Для уточнения вида элементов допускается применять двухбуквенные (третья и четвертая графы) и многобуквенные коды. Элемент данного вида может быть обозначен одной буквой

При применении двухбуквенных и многобуквенных кодов первая буква должна соответствовать группе видов, к которым принадлежит элемент. Дополнительные обозначения (не установленные стандартом) должны быть пояснены в документации на объект (например, на поле схемы).

Указание функции элемента не служит для его идентификации и не является обязательным, и при составлении перечней элементов на объект допускается указывать только первую и вторую части обозначения.


Буквенные коды функций элементов приведены в табл. 1.3. Эти коды используют только для общей характеристики функционального назначения элемента, например, «главный», «измеряющий» и т. д. Для уточнения функционального назначения однобуквенный код дополняют последующими буквами и (или) цифрами. В этом случае приводят соответствующие пояснения в документации на объект (например, на полях схемы).

Обозначение электрического контакта

Если обозначение контактам присваивают при разработке объекта, то их обозначают номерами (условное обозначение). В проектной документации могут быть альбомы, где показано как истинное, т. е. имеющееся на устройствах, так и условное обозначение контактов элементов и устройств. Если контакты конструктивно сгруппированы в несколько групп, то допускается обозначать их группами.

Адресное обозначение, т. е. дополнительное обозначение, содержащее информацию о части объекта, сопрягаемой с данной, или о расположении на схеме данной части объекта или сведений о ней, в общем случае состоит из трех частей, отделенных друг от друга точкой и записанных в следующем порядке:

•  обозначение документа, с которым сопрягается данный документ;

•  номер листа документа, с которым сопрягается данный документ;

•  адрес другой части объекта (или ее изображения), с которой сопрягается данная часть объекта (или ее изображение).

Перед номером листа помещают букву L. Допускается в адресном обозначении не указывать любую из его составных частей. При необходимости указать сопряжение с несколькими листами документа их номера разделяют запятыми или (в случае нескольких листов по порядку) многоточием.

Например: (3.L01,03)

(3.L01...06)

(3.L02/15А)

                                                            Таблица 1.3

Буквенные коды функционального назначения элементов



Буквенный код

Функциональное назначение

А

Вспомогательный

В

Направление движения (вперед, назад, вверх, вниз, по часовой стрелке, против часовой стрелки)

С

Считающий

D

Дифференцирующий

F

Защитный

G

Испытательный

Н

Сигнальный

I

Интегрирующий

К

Толкающий

М

Главный

N

Измерительный

P

Пропорциональный

Q

Состояние (старт, стоп, ограничение)

R

Возврат, сброс

S

Запоминание, запись

Т

Синхронизация, задержка

V

Скорость (ускорение, торможение)

W

Сложение

X

Умножение

Y

Аналоговый

Z

Цифровой



Если в качестве третьей части адресного обозначения используют обозначение детали, конструктивное обозначение, то эту часть записывают с соответствующим квалифицирующим символом, например, (3.L6+15:2)

Если в адресном обозначении необходимо указать место на документе, в котором расположено изображение или описание данной части объекта, то внутри скобок первым знаком записывают букву A, отделяя ее от остальной части адресного обозначения точкой. Например, (А.3.L01/15А)

1.3.4. Оценка реальности схемных решений. Проектные схемы не всегда реальны. Поэтому одна из задач при ознакомлении со схемами стоит в том, чтобы проверить, могут ли быть выполнены заданные условия.

Нереальность схемных решений имеет в основном следующие причины:

- не хватает энергии для срабатывания аппарата;

- в схему проникает «лишняя» энергия, вызывающая непредвиденное срабатывание или препятствующая современному опусканию аппарата;

- не хватает времени для совершения заданных действий;

- аппаратам задана уставка, которая не может быть достигнута;

- совместно применены аппараты, резко отличающиеся по свойствам;

- не учтены коммутационная способность, уровень изоляции аппаратов и проводки, не погашены коммутационные перенапряжения;

- не учтены условия, в которых электроустановка будет эксплуатироваться;

- при проектировании электроустановки за основу принимается ее рабочее состояние, но иногда не решается вопрос о том, как ее привести в это состояние и в каком состоянии она окажется, например, в результате кратковременного перерыва питания. Поэтому всегда не лишне проверить, сможет ли устройство прийти из любого промежуточного состояния в рабочее, и не произойдут ли при этом непредвиденные оперативные переключения. Именно поэтому стандарт предписывает изображать схемы в предположении, что питание отключено, а аппараты и их части не подвержены принудительным воздействиям;

- недооценка важности системы электропитания. Это выражается в неправильном расчете проводов, в случайном подходе к электрической защите вторичных цепей и т. п.

Большую помощь при анализе схем оказывают временные диаграммы взаимодействия, отражающие динамику работы схемы, а не только какое-либо установившееся состояние.


1.3.5. Проверка правильности функционирования               электрических цепей. Каждая схема имеет две электрические цепи: силовую и цепь управления, причем разные элементы одного устройства показывают в разных электрических цепях в соответствии с их функциональным назначением, например, обмотка контактора включена в цепь управления, главные контакты данного контактора

Проверка правильности функционирования силовых (главных) цепей обычно не вызывает затруднений. Гораздо чаще отказы встречаются во вторичных цепях электроустановок, к которым, кроме цепей управления коммутационной аппаратурой, относятся также электрические аппараты и цепи схем сигнализации, контроля, автоматики и релейной защиты. Ниже речь пойдет только о проверке функционирования и поиске неисправностей в цепях вторичной коммутации, что и является последним этапом работ перед сдачей налаженных схем в эксплуатацию.

Поиск дефектов занимает значительное время, он достаточно трудоемок и важную роль здесь играет опыт наладчиков. В сложных схемах нельзя заранее описать признаки всех возможных дефектов и ошибок, которые имеют случайный характер, поэтому необходимо придерживаться определенной последовательности их поиска.

Хотя методику определения неисправного элемента нельзя изложить в виде руководства, пригодного для всех случаев, область поиска дефекта обычно можно ограничить при помощи анализа информации о его проявлениях. Повреждения и нарушения, несмотря на их кажущееся многообразие, проявляются обычно в виде: обрыва цепи; короткого замыкания; замыкания на землю; наличия обходной цепи; несоответствия требованиям схемы параметров или неисправности отдельных аппаратов. Некоторые из перечисленных дефектов обнаруживаются не сразу, и для быстрого и эффективного их устранения требуются продуманные проверки и опробования.

Начальным этапом поиска дефекта является визуальный контроль, при помощи которого обычно обнаруживают обрыв цепи или дефект соединения.


Для большей эффективности визуального контроля, при установке нескольких единиц однотипного оборудования, проводят сравнение работы налаживаемой схемы с эксплуатируемой (уже прошедшей наладку) [2].

Дефекты в релейных схемах, проявляющиеся в виде обрыва или замыкания, обнаруживают «прозваниванием», и наиболее эффективным инструментом для этого является пробник или тестер, который позволяет проверить также цепи, в которые включены добавочные сопротивления, диоды и обмотки управления. С помощью тестера можно оценить значение сопротивления цепи и выявить явные дефекты диода, что, впрочем, не дает гарантии его исправности.

Проверку обесточенных электрических цепей можно осуществлять непосредственно, если начало и конец цепи находятся близко друг от друга или через заземление, если начало и конец цепи находятся на большем расстоянии. Во втором случае конец цепи и один щуп пробника заземляют и ищут начало цепи другим щупом.

Проверку работы схемы под напряжением проводят при отключенной силовой цепи после проверки правильности монтажа электрических цепей, контактных соединений на зажимах и аппаратах, настройки аппаратуры, испытания изоляции, а также полярности подаваемого напряжения.

Четкость срабатывания и последовательность работы отдельных контактов, реле, других аппаратов и всей схемы в целом во всех предусмотренных режимах проверяют после подачи операционного напряжения путем имитации ненормальных и аварийных режимов работы, замыкая от руки контакты реле защиты, первичных преобразователей и т. д.

Для нахождения и устранения неисправностей электрические цепи проверяют под напряжением с помощью вольтметра или индикатора. Широко применяют последовательный метод поиска, предполагающий неисправность лишь одного элемента или небольшой части элементов цепи. В практике подобные случаи встречаются часто, и поэтому данный метод наиболее распространен.

Предполагается, что любой элемент цепи с равной вероятностью может явиться причиной отказа системы.


В этом случае используют метод средней точки, когда при каждой проверке группа непроверенных элементов делится на две подгруппы примерно с одинаковым числом элементов. При этом можно определить, в какой части цепи есть дефект.

При проверке оперативных цепей под напряжением лучше применять высокоомный вольтметр, так как использование приборов с малым внутренним сопротивлением может привести к ложному срабатыванию элементов схемы. Лампы накаливания можно применять только при проверке целостности предохранителей и определения короткого замыкания в схеме.

Снижение чувствительности вторичных приборов, работающих в налаживаемых цепях, как правило, является следствием влияния электрических и магнитных полей на соединительные линии. В этом случае необходимо проверить качество заземления защитных труб, экранов и приборов. Трассы кабелей к приборам должны прокладываться по возможности вдали от машин с мощными электроприводами.

Пониженное напряжение срабатывания реле обычно связано с чрезмерным ослаблением возвратной пружины, малым начальным зазором между якорем и сердечником, установкой в реле обмотки на более низкое номинальное напряжение.

Повышенное напряжение срабатывания реле, обусловлено следующими причинами: чрезмерным натяжением возвратной пружины, неправильной сборкой подвижных частей реле, большими зазорами в магнитной цепи, установкой в реле обмотки на более высокое номинальное напряжение.



1.4. Подготовка и производство электромонтажных работ



Электромонтажные работы следует производить в две стадии:

В первой стадии внутри зданий и сооружений производятся работы по монтажу:

- опорных конструкций для установки электрооборудования и шинопроводов, для прокладки кабелей и проводов;

- стальных и пластмассовых труб для электропроводок, прокладке проводов скрытой проводки до штукатурных и отделочных работ;

- наружных кабельных сетей и сетей заземления.

Работы первой стадии следует выполнять в зданиях и сооружениях по совмещенному графику одновременно с производством основных строительных работ, при этом должны быть приняты меры по защите установленных конструкций и проложенных труб от поломок и загрязнений.

Во второй стадии выполняются работы по монтажу электрооборудования, прокладке кабелей и проводов, шинопроводов и подключению кабелей и проводов к выводам электрооборудования. В электротехнических помещениях работы второй стадии следует выполнять после завершения комплекса общестроительных работ и по окончанию работ по монтажу сантехнических устройств, а в других помещениях и зонах - после установки технологического оборудования, электродвигателей, и других электроприемников, монтажа технологических, санитарно-технических трубопроводов и вентиляционных коробов.

Окончанием монтажа электротехнических устройств является завершение индивидуальных испытаний смонтированного оборудования и подписание рабочей комиссией акта о приемке электрооборудования после индивидуального испытания. Началом индивидуальных испытаний электрооборудования является момент введения эксплуатационного режима на данной электроустановке, объявляемого заказчиком на основании извещения пусконаладочной и электромонтажной организации.

До начала производства работ на объекте должны быть проведены следующие мероприятия:

·                    получена рабочая документация в количестве и в сроки, определенных Правилами о договорах подряда на капитальное строительство;

·                    согласованны графики поставки оборудования, изделий и материалов, с учетом технологической последовательности производства работ, перечень электрооборудования, условия транспортирования тяжелого и крупногабаритного оборудования;

·                    приняты необходимые помещения для размещения бригад рабочих, инженерно-технических работников, производственной базы, а так же для складирования материалов и инструмента с обеспечением мероприятий по охране труда, противопожарной безопасности и охране окружающей среды;

·                    разработан проект производства работ, проведено ознакомление инженерно-технических работников и бригадиров с рабочей документацией и техническими решениями проекта;

·                    осуществлена приемка по акту строительной части объекта под монтаж электротехнических устройств;

·                    выполнены генподрядчиком общестроительные и вспомогательные работы.

В электропомещениях (щитовые, пультовые, подстанции и распределительные устройства) должны быть выполнены: чистовые полы с дренажными каналами, необходимым уклоном и гидроизоляцией; установлены закладные детали, оставлены монтажные проёмы, подготовлены в соответствии с чертежами отверстия и проемы для прохода труб и кабелей, борозды, ниши и гнезда; временное электроосвещение.

Состояние кабелей на барабанах должно быть проверено в присутствии заказчика путем наружного осмотра. Результаты осмотра оформляются актом. Электрооборудование, на которое истек нормативный срок хранения, указанный в ГОСТах и технических условиях, принимается в монтаж только после предмонтажной ревизии, исправления дефектов и испытаний.

До начала работ по сооружению воздушных линий напряжением до 1кВ и выше должны быть выполнены подготовительные работы: устроены просеки; подготовлены инвентарные сооружения и временные базы складирования материалов и оборудования; сооружены временные подъездные дороги, мосты, монтажные площадки.

Трассы для прокладки кабеля в земле должны быть подготовлены к началу его прокладки в объеме; из траншеи откачена вода и удалены камни, комья земли, строительный мусор, на дне траншеи устроена подушка из мягкой земли или песка, выполнены проколы грунта в местах пересечения трассы с дорогами и другими инженерными сооружениями. После прокладки кабелей в траншею и представления монтажной организацией акта на скрытые работы по прокладке кабелей траншею следует засыпать.

В зданиях и сооружениях, сдаваемых под монтаж электрооборудования, генподрядчиком должны быть выполнены предусмотренные проектом отверстия, борозды, ниши и гнезда в фундаментах, стенах, перегородках перекрытиях, необходимые для монтажа электрооборудования и установочных изделий.


Отверстия диаметром менее 30 мм, не поддающиеся учету, должны выполняться электромонтажной организацией на месте производства работ.

После выполнения электромонтажных работ генподрядчик обязан заделать отверстия, борозды, ниши, гнезда.

Генподрядчик должен предъявить к приемке под монтаж строительную готовность в жилых домах - посекционно, в общественных зданиях поэтажно.

Железобетонные, гипсобетонные и др. панели перекрытия, внутренние стеновые панели и перегородки, железобетонные колонны, должны иметь каналы для прокладки проводов, ниши, гнезда с закладными деталями, для установки штепсельных розеток, выключателей, звонков и т.д.

1.5. Приемка электроустановок в эксплуатацию



Новые или реконструированные электроустановки и пусковые комплексы должны быть приняты в эксплуатацию в следующем порядке:

До начала монтажа или реконструкции электроустановок, необходимо:

·                    получить технические условия в энергоснабжающей организации;

·                    выполнить проектную документацию;

·                    согласовать проектную документацию с энергоснабжающей организацией, выдавшей технические условия, и органом государственного энергетического надзора.

Перед приемкой в эксплуатацию электроустановок должны быть проведены:

·                    в период строительства и монтажа энергообъекта – промежуточные приемки узлов оборудования и сооружений, в том числе скрытых работ;

·                    приемосдаточные испытания оборудования и пусконаладочные испытания отдельных систем электроустановок;

·                    комплексное опробование оборудования.


Приемосдаточные испытания оборудования и пусконаладочные испытания отдельных систем должны проводиться по проектным схемам подрядчиком (генподрядчиком) с привлечением персонала заказчика после окончания всех строительных и монтажных работ по сдаваемой электроустановке, а комплексное опробование должно быть проведено заказчиком.

Перед приемосдаточными и пусконаладочными испытаниями и комплексным опробованием оборудования должно быть проверено выполнение настоящих Правил, правил устройства электроустановок, строительных норм и правил, государственных стандартов, правил безопасности труда, правил взрыво- и пожаробезопасности, указаний заводов-изготовителей, инструкций по монтажу оборудования.

Для проведения пусконаладочных работ и опробования электрооборудования допускается включение электроустановок по проектной схеме на основании временного разрешения, выданного органами госэнергонадзора.

При комплексном опробовании оборудования должна быть проверена работоспособность оборудования и технологических схем, безопасность их эксплуатации; проведены проверка и настройка всех систем контроля и управления, устройств защиты и блокировок, устройств сигнализации и контрольно-измерительных приборов. Комплексное опробование считается проведенным при условии нормальной и непрерывной работы основного и вспомогательного оборудования в течение 72 ч, а линий электропередачи – в течение 24 ч.

Дефекты и недоделки, допущенные в ходе строительства и монтажа, а также дефекты оборудования, выявленные в процессе приемосдаточных и пусконаладочных испытаний, комплексного опробования электроустановок, должны быть устранены, приемка в эксплуатацию электроустановок с дефектами и недоделками не допускается.

Перед опробованием и приемкой должны быть подготовлены условия для надежной и безопасной эксплуатации энергообъекта:

·                    укомплектован, обучен (с проверкой знаний) электротехнический и электротехнологический персонал;

·                    разработаны и утверждены эксплуатационные инструкции, инструкции по охране труда и оперативные схемы, техническая документация по учету и отчетности;

·                    подготовлены и испытаны защитные средства, инструмент, запасные части и материалы;

·                    введены в действие средства связи, сигнализации и пожаротушения, аварийного освещения и вентиляции.

Перед допуском в эксплуатацию электроустановки должны быть приняты потребителем (заказчиком) в установленном порядке.

Подача напряжения на электроустановки производится только после получения разрешения от органов госэнергонадзора и на основании договора на электроснабжение между потребителем и энергоснабжающей организацией.

Примерный перечень технической документации необходимой для подключения электроустановки приведен в прил. А.

1.6. Указания по производству наладочных работ

1.6.1. Подготовка и производство наладочных работ. Основным документом, определяющим взаимоотношения предприятия-заказчика и пусконаладочной организации, является договор. Для определения сметной стоимости пусконаладочных работ составляются смета на пусконаладочные работы, а также локальные сметы на отдельные виды пусконаладочных работ по предприятию, зданию, сооружению, которые служат документом для расчетов между заказчиком и подрядчиком за выполненные пусконаладочные работы и составляются на каждый вид этих работ, согласно профилю пусконаладочных организаций. Исходные данные для сметы определяются по проекту и спецификации или реально установленному оборудованию.

В процессе выполнения пусконаладочных работ могут обнаруживаться недочеты в сметах и неучтенные работы. На них составляют акты установленной формы, на основании которых оформляют дополнительное соглашение на производство работ, не учтенных сметой основного договора. Работы, предусмотренные дополнительным соглашением, начинают после его оформления.


На законченные пусконаладочные работы составляют двухсторонний акт установленной формы, производят первые записи в соответствующих эксплуатационных журналах с подписью лица, производящего наладку, и лица, ответственного за эксплуатацию налаженной установки.

Технический отчет о выполненных пусконаладочных работах составляют и оформляют согласно действующим образцам, которые разрабатываются обычно производственно-техническим отделом наладочной организации. В случае необходимости протоколы наладки и испытания оборудования передаются заказчику в процессе производства наладочных работ.

Окончательный расчет с предприятием-заказчиком осуществляется после передачи ему технического отчета по фактически выполненным работам, при этом засчитываются промежуточные платежи.

Дефекты, обнаруженные в процессе эксплуатации оборудования и допущенные по вине монтажной или пусконаладочной организаций, устраняются силами и за счет виновной стороны при условии предъявления претензий в оговоренные заранее сроки (обычно 6÷12 месяцев со дня подписания акта о сдаче-приемке в эксплуатацию).

1.6.2. Организация наладочных работ. Требования по организации проведения пусконаладочных работ устанавливает [8], они должны проводиться согласно [8, 9], проекту и эксплуатационной документации предприятий-изготовителей.

Общие условия безопасности труда и производственной санитарии при выполнении пусконаладочных работ обеспечивает заказчик. Работы осуществляются в четыре этапа.

На первом (подготовительном) этапе пусконаладочная организация разрабатывает рабочую программу производства работ, включающую мероприятия по технике безопасности, подготавливает парк измерительной и испытательной аппаратуры и передает заказчику замечания по проекту.


На втором этапе, совмещенном с электромонтажными работами, выполняют проверку смонтированного оборудования с подачей напряжения от испытательных схем на отдельные устройства и функциональные группы. Эти работы проводят только при отсутствии электромонтажного персонала в зоне наладки и при условии соблюдения требований действующих правил техники безопасности.

На третьем этапе проводят индивидуальные испытания электрооборудования. На этом этапе производят настройку параметров, уставок защиты и сигнализации, а также электрооборудования на холостом ходу для подготовки к индивидуальным испытаниям технологического оборудования.

На четвертом этапе производят комплексное опробование электрооборудования, выполняют работы по настройке взаимодействия электрических схем и систем электрооборудования. Электроустановки опробуют по полной схеме на холостом ходу и под нагрузкой во всех режимах работы для подготовки к комплексному опробованию технологического оборудования.

Выявление дефектов проекта и монтажа, а также заводских дефектов осуществляется после заключения договора и продолжается до окончания пусконаладочных работ. Ведомости дефектов передаются через представителя заказчика исполнителям работ, которые устраняют допущенные ими дефекты в оговоренные заказчиком сроки.

Дефекты оборудования выявляются наладчиками после его установки. Необходимость вскрытия и разборки узлов наладчики определяют совместно с представителями заказчика. После проверки и сборки узлов дается заключение о пригодности оборудования к эксплуатации.

На время вскрытия оборудования к работам привлекается эксплуатационный персонал заказчика. Содержание эксплуатационного персонала во время наладки входит в обязанности заказчика.

Работа пусконаладочной организации считается выполненной при условии подписания акта приемки пусконаладочных работ.

В случаях, когда наладочные бригады ведут работы по совмещенному графику, согласованному с руководителем комплекса, они должны ставить его в известность обо всех задержках, мешающих выполнению графика.

1.6.3. Разграничение монтажных и пусконаладочных работ.

Пусконаладочные работы отличаются от монтажных по своей специфике: технологии, применяемому инструменту, оснастке, материалам и квалификации исполнителей.

При выполнении монтажных работ преобладают сборочные, подгоночные, сварочные и такелажные операции; при пусконаладочных работах основными являются: регулировка и измерение параметров, опробование оборудования на различных режимах. Так, например, в объем монтажных работ входит ревизия и сушка электродвигателей, а также сборка их после ревизии.

Индивидуальное опробование смонтированного оборудования вхолостую или под нагрузкой для установления качества проведенного монтажа производится организацией, монтировавшей оборудование с получением электроэнергии от постоянных источников электроснабжения, а при их отсутствии

Перед проведением наладки необходимо удостовериться, что монтажные работы выполнены в соответствии с требованиями [8] и в полном объеме, предусмотренном прейскурантом цен на монтаж соответствующего вида оборудования.

К пусконаладочным работам относится комплекс работ, выполняемых в период подготовки и проведения индивидуальных испытаний и комплексного опробования оборудования до приемки объекта в эксплуатацию.

Комплексное опробование оборудования осуществляется эксплуатационным персоналом заказчика с участием инженерно-технических работников генерального подрядчика, проектных и субподрядных монтажных организаций, а при необходимости

1.6.4. Взаимоотношения со смежными организациями. Выполнение наладочных работ тесно связано с деятельностью других организаций, с которыми следует установить четкие взаимоотношения. В самом начале работы необходимо определить, с какими официальными представителями организаций следует разрешать вопросы, связанные с наладкой объекта. К таким организациям относятся: служба эксплуатации объекта; управление строительством или генподрядчик (начальник строительства, главный инженер, начальник комплекса); монтажное управление или участок (начальник, главный инженер, прораб).

Служба эксплуатации. Во время наладки комплекса оборудования возможна постепенная сдача отлаженного участка этого комплекса в эксплуатацию. При этом составляется промежуточный акт готовности наладочных работ.

Служба эксплуатации должна проводить общие мероприятия по технике безопасности. Если объект находится в стадии строительства, то служба эксплуатации должна обеспечивать общую безопасность наладчиков на месте производства работ. Подача электроэнергии должна оформляться заявками специально для этого выделенных от наладочной бригады ответственных лиц. Для этого у дежурного по эксплуатации должен быть журнал, в который представитель наладчиков записывает заявки.

Служба эксплуатации должна выделять дежурных в период пробных испытаний. Желательно, чтобы этими дежурными были лица, которые в дальнейшем будут обслуживать испытываемое оборудование.

Все переделки и изменения проекта, внесенные в процессе наладки, должны быть согласованы со службой эксплуатации.

По окончании наладочных работ представителем наладочной бригады совместно со службой эксплуатации составляется приемо-сдаточный акт по объекту в целом.

Управление строительства или генподрядчик. С этой организацией руководитель наладочной бригады осуществляет связь через службу эксплуатации.


В случае необходимости руководитель наладочной бригады должен присутствовать на оперативных совещаниях, проводимых управлением строительства или генподрядчиком, а также участвовать в комиссиях, назначенных для установления порядка и срока испытаний, причин задержки пуска объекта и т. п.

Монтажные организации. В процессе выполнения наладочных работ электромонтажная организация согласовывает вопросы совмещения монтажа и наладки на объекте, создает безопасные условия работы персонала, исправляет монтажные дефекты, вносит по указанию наладчиков исправления в схемы проекта, выполняет совместный осмотр и проверку электроустановки перед подачей напряжения и участвует в пробных включениях, пусках и испытаниях. Через электромонтажную организацию даются сведения генподрядчику (а последний ставит в известность смежные организации) о подаче напряжения и начале испытаний на отдельных участках объекта. Электромонтажная организация также представляет по требованию наладчиков необходимую документацию по скрытым работам, сушке машин и аппаратов, ревизии оборудования и пр.

В период монтажа наладчики должны оказывать помощь электромонтажникам, разъясняя возможность мелких отступлений от проекта, замены недостающего оборудования другим, сходным по характеристикам, и ряд иных технических вопросов.

В период испытаний механизмов работа наладчиков должна быть тесно связана с механомонтажной организацией. Ответственные представители механомонтажа, по разрешению которых осуществляется опробование механизмов, утверждаются начальником или главным инженером комплекса данного строительства.

Режимы испытания, а также настройка механических узлов, которые воздействуют на электрические схемы управления, предварительно согласовываются. Указанные устройства регулируются и настраиваются совместно с механиками. Каждый пуск и остановка механизма фиксируются в журнале.

При подаче заявки на испытание со стороны механомонтажной организации, в журнале должна быть также подпись ответственного представителя электромонтажной организации, подтверждающая согласие последнего на производство испытаний. Согласование испытаний с другими смежными организациями входит в обязанность организации, подавшей заявку.

При первых пусках механизмов разрабатывается совместная программа действий, причем пуск и остановка механизмов выполняются по сигналу механика, без участия которого нельзя производить пуск механизмов. В период опробований отдельных приводов и комплекса в целом программа выполнения наладочных работ увязывается с общей программой испытания оборудования, составленной механомонтажной организацией и технологами предприятия. Обеспечение безопасности в зоне работы механизма входит в обязанность механомонтажной организации.

ГЛАВА 2. ВОЗДУШНЫЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ

2.1. Основные термины

Воздушной линией ВЛ называется устройство для передачи и распределения электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным с помощью изоляторов и арматуры к опорам и кронштейнам, стойкам на зданиях и инженерных сооружениях (мостах, путепроводах и т. п.). [9]

Воздушная линия электропередачи напряжением до 1 кВ с применением самонесущих изолированных проводов (СИП) обозначается ВЛИ.

ГЛ1рио

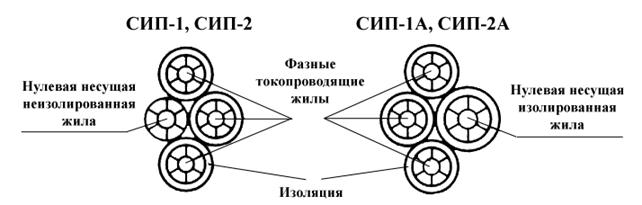

Рис. 2.1. Самонесущие изолированные провода



Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
