КИРПИЧНАЯ КЛАДКА УГЛОВ СТЕН ТОЛЩИНОЙ 2,5 КИРПИЧА ПО МНОГОРЯДНОЙ СИСТЕМЕ ПЕРЕВЯЗКИ
КИРПИЧНАЯ КЛАДКА УГЛОВ СТЕН ТОЛЩИНОЙ 2,5 КИРПИЧА ПО МНОГОРЯДНОЙ СИСТЕМЕ ПЕРЕВЯЗКИ



Подготовка неполномерных кирпичей. Для перевязки швов вертикальных ограничений, мест примыкания и пересечения стен, столбов и пристенков требуются неполномерные кирпичи: четвертки, половинки и трехчетвертки. Каменщики готовят их непосредственно на рабочем месте. Для четверток, трех четверток, и половинок используют кирпичи с отбитыми углами или другими дефектами. Неполномерные кирпичи поворачивают отколотой стороной внутрь кладки.

Каменщик должен уметь точно установить, какой неполномерный кирпич необходим в каждом случае, и правильно отрубить его. Если неполномерный кирпич подобран неправильно, нарушается перевязка швов и увеличивается расход раствора, а это снижает прочность кладки.

Описание: Установка причалки: а - причальная скоба, б - переустановка скобы со шнуром, в - предохранение шнура маяком от провисания

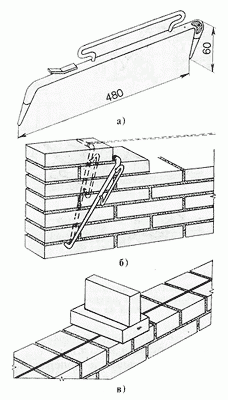

Рис. 5. Установка причалки:
а - причальная скоба, б - переустановка скобы со шнуром, в - предохранение шнура маяком от провисания

Для контроля качества кладки после закрепления и выверки порядовок по ним выкладывают маяки в виде убежной штрабы, располагая их на углах и на границах возводимых участков, и по ним далее ведут кладку. Причалку у маяков укрепляют причальной скобой, острый конец которой вставляют в шов кладки, а к тупому, более длинному концу, опирающемуся на маячный кирпич, привязывают причалку. Свободную часть шнура наматывают на ручку скобы. Поворотом скобы в новое положение  получают линию натяжения причалки для следующего ряда. Чтобы причалка не провисала между маяками, под шнур подкладывают инвентарный маяк или деревянный кирпич, толщина которого соответствует высоте ряда кладки. Маяки размещают через 4...5м с выступом за вертикальную плоскость стены на 3...4мм. Шнур-причалку можно также привязывать за гвозди.

После того как установлены порядовки, выложены маяки и натянуты причалки, процесс кладки на каждом рабочем месте выполняют в такой последовательности: раскладывают кирпичи на стене, расстилают раствор под наружную версту и укладывают наружную версту. Дальнейшие операции зависят от способа кладки, порядного, ступенчатого или смешанного.

При кладке соблюдают следующие общие правила. Стены и простенки выполняют по единой системе перевязки швов - многорядной или однорядной (цепной). Для кладки столбов, узких простенков (шириной до 1м) внутри зданий, стен, предназначенных под отделку, применяют трехрядную систему перевязки швов.

Описание: http://www.kamenschik.com/pictures/44.gif

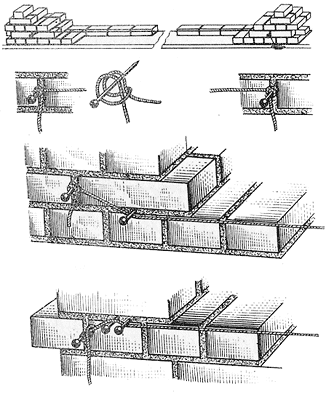

Рис. 6. Укрепление шнура-причалки двойной петлей за гвозди

Кладку стен начинают с тычкового ряда. Их укладывают из целых кирпичей, независимо от системы перевязки швов обязательно в нижнем (первом) и верхнем (последнем) рядах возводимых конструкцией, на уровне обрезов стен и столбов, в выступающих рядах кладки (карнизах, поясах и т. д.). При многорядной перевязке швов тычковые ряды обязательны под опорными частями балок, прогонов, плит перекрытий, балконов и другими конструкциями. При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые ряды.

Примечание половинок кирпича допускается только в кладке забутовочных рядов и малонагруженных каменных конструкций (участки стен под окнами и т. п.).

Горизонтальные и поперечные вертикальные швы кирпичной кладки стен, а также все швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и в столбах должны быть заполнены раствором.

Кладку цокольной части стен выполняют только из керамического полнотелого кирпича. Применение силикатного кирпича не допускается. Марки кирпича и раствора для кладки должны соответствовать проекту.

Описание: Цепная система перевязки при кладке стены: а - 1 <sup>1</sup>/<sub>2</sub> кирпича, б - 2 кирпича, в - 2 <sup>1</sup>/<sub>2</sub> кирпича

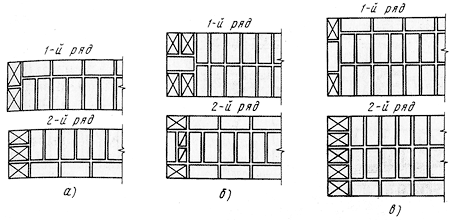

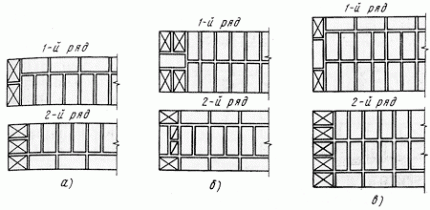

Рис.7. Цепная система перевязки при кладке стены:
а - 1 1/2 кирпича, б - 2 кирпича, в - 2 1/2 кирпича

При кладке с однородной перевязкой стен, имеющих по толщине нечетное число полукирпичей, например 1/2 (рис. 7, а), первую наружную версту первого ряда, укладывают тычковыми кирпичами, вторую - ложковыми кирпичами. При четном числе полукирпичей, например 2 (рис. 7, б), первый ряд начинают с укладки тычков по всей ширине стены, во втором ряду верстовые кирпичи кладут ложками, забутку - тычками. В стенах большей толщины (рис. 7, в) в верстах во втором ряду над тычками кладут ложки, а над ложками - тычки. Забутку во всех рядах выполняют тычками.

Вертикальное ограничение (ровный обрез стены по вертикальной плоскости) получают, укладывая в начале стены трехчетвертки. При возведении стены в 1/2 кирпича в ее начале ставят через один ряд половинки. Для закладки вертикального ограничения стены в 1 кирпич в ложковом ряду в начале стены располагают в продольном направлении две трехчетвертки, а в тычковом ряду, как обычно, целый кирпич. На рисунке изображено вертикальное ограничение стены толщиной 1' /2 кирпича. В тычковом ряду в начале стены в углах располагают трехчетвертки в поперечном направлении, в ложковом - три трехчетвертки в продольном направлении стены. На рисунке показана кладка вертикального ограничения стены в 2 кирпича и  толщина 21/2 кирпича.

Описание: Цепная система перевязки кладки углов и ограничений стен с четвертью: а - толщина 1 кирпич, б - 1 <sup>1</sup>/<sub>2</sub> кирпича, в - 2 кирпича, г - 2 <sup>1</sup>/<sub>2</sub> кирпича

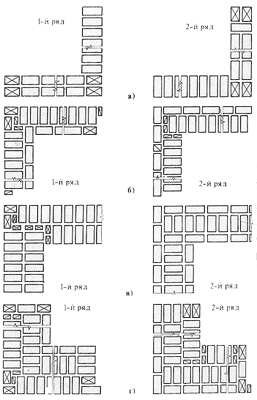

Рис.8. Цепная система перевязки кладки углов и ограничений стен с четвертью:
а - толщина 1 кирпич, б - 1 1/2 кирпича, в - 2 кирпича, г - 2 1/2 кирпича

Кладка углов стен - наиболее ответственная работа, и ее выполняют высококвалифицированные каменщики. Прямые углы выкладывают по двум схемам. Последовательность кладки по первой схеме показана на рисунке. По второй схеме первый тычковый ряд одной из стен, составляющих прямой угол, начинают от наружной поверхности второй стены и заканчивают к первому ряду первой стены. Во втором ряду кладка идет в обратной последовательности, т. е. кладку второго ряда второй степени начинают от наружной поверхности первой стены трехчетвертками. В результате ложковые ряды одной стены выходят тычками на лицевую поверхность другой стены. Стена, с пропусками до лицевой поверхности другой стены, должна заканчиваться трехчетвертками, расположенными продольно: пропускают наружные ложковые ряды, примыкают наружные тычковые. При такой схеме раскладки кирпича углы выкладывают без четверток, но с большим количеством трехчетверток.

Описание: Цепная система перевязки: а - при примыкании и пересечении стен толщиной 1 <sup>1</sup>/<sub>2</sub> кирпича, б - при примыкании толщиной 2 кирпича, в - при пересечении стен

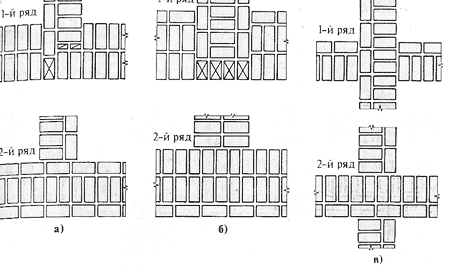

Рис. 9. Цепная система перевязки:
а - при примыкании и пересечении стен толщиной 1 1/2 кирпича, б - при примыкании толщиной 2 кирпича, в - при пересечении стен

Примыкание стен выполняют так (рис. 9, а, б). В первом ряду кладку примыкающей стены пропускают через основную стену до ее лицевой поверхности и заканчивают тычками и трехчетверт-ками, если для соблюдения перевязки применяют трехчетвертки и четвертки (см. рис. 9, а), либо пропускаемую кладку заканчивают одними трехчетвертками (см. рис. 47, б). Во втором ряду к ложкам основной стены примыкает ряд примыкающей стены.

Пересечение стен (рис. 9, в) выполняют, попеременно пропуская ряды кладки одной стены через другую.

При многорядной перевязке, первый ряд выкладывают через основную стену, только углубляются в нее 1/2 кирпича.

Примыкание стен выполняют так же, как при кладке пересечения стен.

Примыкание внутренних стен к наружным, при неодновременном возведении их, можно выполнять в виде вертикальной стены, многорядной, однорядной штрабой. Закладываемые в этих случаях в наружные стены стальные связи для укрепления кладки (стальные сетки) располагают не реже чем через 1,5м по высоте кладки, а также в уровне каждого перекрытия. Длина продольных сеток не менее 1м от угла примыкания.

Часто наружные стены выкладывают из керамического кирпича толщиной 65мм или камней толщиной 138мм, а внутренние - из утолщенного кирпича толщиной 88мм. При этом примыкание внутренних стен к наружным стенам     перевязывают через каждые три ряда кирпичей толщиной 88мм. Внутренние стены толщиной 1/2. кирпича или 1 кирпич кладут после наружных капитальных стен. Для присоединения их к капитальной стене в ней устраивают паз, в который заводят тонкую стену. Если в проекте нет специальных указаний, паз делают глубиной 1/2 кирпича. Другой способ сопряжения состоит в том, что паз не оставляют, а в швы капитальной стены в процессе кладки закладывают стержни арматуры для связи с примыкающими стенами.

Кладка выступов стен. Выступы стен (пилястры) выкладывают по однорядной или многорядной системе перевязки, если ширина пилястры 4 кирпича и больше, при ширине пилястры до З1/2 кирпичей - по трехрядной системе перевязки, как кладку столбов. Для перевязки с основной стеной в зависимости от размера пилястры используют неполномерные или целые кирпичи, применяя приемы раскладки кирпичей, рекомендуемые для перевязки примыканий (пересечений) стен.

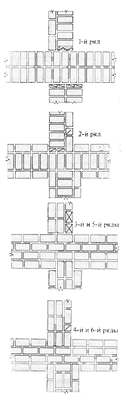

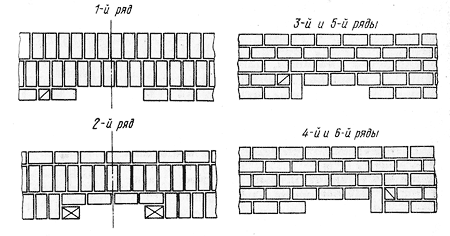

Описание: Многорядная система перевязки при пересечении стен толщиной 2 и 1<sup>1</sup>/<sub>2</sub> кирпича со стеной толщиной 2 кирпича

Рис. 10. Многорядная система перевязки при пересечении стен толщиной 2 и 11/2 кирпича со стеной толщиной 2 кирпича

Кладка стен с нишами. Стены с нишами (рис. 11) для приборов отопления выкладывают с теми же перевязками, что и сплошные участки. Ниши образуют, прерывая в соответствующих местах, внутреннюю версту, а в углах ниши для связи их со стеной укладывают неполномерные и тычковые кирпичи.

Описание: http://www.kamenschik.com/pictures/50.gif

Рис. 11. Кладка стены с нишей при многорядной системе перевязки

Газоходы и вентиляционные каналы в стенах из кирпича, полнотелых и пустотелых бетонных камней выкладывают из керамического полнотелого кирпича с соответствующей перевязкой кладки канала с кладкой стены (рис. 12, а, б). Толщина стенок каналов и перегородок между ними должна быть не менее 1/2. кирпича.

Описание: Вентялиционные каналы и газоходы: а - в стенах в 1 <sup>1</sup>/<sub>2</sub> кирпича, б - в стенах в 2 кирпича, в - отвод канала; г - разделка дымохода у деревянного перекрытия; 1 - наклонный участок канала; 2 - место подключения печи к каналу; 3 - мешок для сажи, 4 - цементный раствор, 5 - войлок, пропитанный глиной, 6 - кирпич

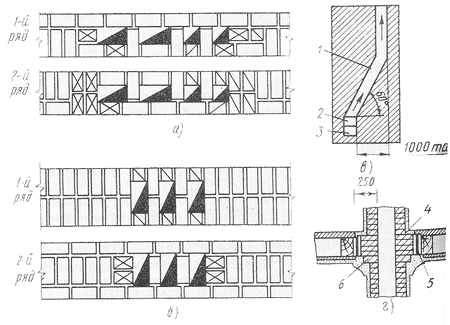

Рис. 12. Вентялиционные каналы и газоходы:
а - в стенах в 1 1/2 кирпича, б - в стенах в 2 кирпича, в - отвод канала; г - разделка дымохода у деревянного перекрытия;
1 - наклонный участок канала; 2 - место подключения печи к каналу; 3 - мешок для сажи, 4 - цементный раствор, 5 - войлок, пропитанный глиной, 6 - кирпич

Каналы делают вертикальными. Допускаются отводы каналов (рис. 12, в) на расстоянии не более 1 м под углом не менее 60° к горизонту. Сечение канала на участке отвода, измеряемое перпендикулярно оси канала, должно быть такое же, как сечение вертикального канала. Кладку наклонных участков выполняют из отесанных кирпичей, остальных участков - из целых.

Дымовые и вентиляционные каналы выкладывают на тех же растворах, что и внутренние стены здания. В малоэтажных зданиях дымовые трубы выкладывают на глинопесчаном растворе, состав которого определяют в зависимости от жирности глины.

Во всех местах, где деревянные части подходят близко к дымовым каналам (дымовым трубам), устраивают разделки (рис. 12, г) из несгораемых материалов (кирпича, асбеста) и увеличивают толщину стенок канала. Также разделывают места, где конструкции приближены к вентиляционным каналам, проходящим рядом с дымовыми каналами. Расстояние от сгораемых конструкций здания до "дыма", т. е. внутренней поверхности газохода, должно быть не менее 380мм, если конструкции не защищены от возгорания, и не менее 250мм, если защищены.

Участки стен с каналами выкладывают по предварительной разметке и, пользуясь шаблоном-доской с вырезами, соответствующими очертанию каналов в поперечном сечении стены. При кладке в каналы вставляют инвентарные буйки в виде пустотелых коробов из досок или другого материала, которые фиксируют форму каналов, предохраняют их от засорения, позволяют лучше заполнить швы кладки. Сечение буйка равно сечению канала, а высота - восьми, десяти рядам кладки. Буйки переставляют через 6...7 рядов кладки.

Для того чтобы на швах кладки канала меньше оседала сажа, их по мере возведения кладки при перестановке буйков затирают: смачивая поверхность каналов водой, растирают швабровкой наплывы раствора и заглаживают швы.

После окончания кладки каналы проверяют, пропуская через них шар диаметром 80... 100мм, к которому привязан шнур. Место засорения канала определяют по длине опущенного в него шнура с шаром.
