Лекция 6 Клееные балки

Лекция № 6

Клееные балки



Клееные балки из досок и фанеры, склеенные синтетическим клеем, являются основным видом составных балок заводского изготовления. Размеры и форма сечений составных клееных балок может быть практически любой не зависимо от сортамента пиломатериалов и фанеры. Клееная древесина и фанера дольше сопротивляются загниванию и имеют более высокий предел огнестойкости, чем цельная древесина. Жесткие и стойкие против увлажнения клеевые соединения обеспечивают монолитность балок.

Существующие виды клееных балок можно разделить на две основные группы:

1) дощатоклееные балки, состоящие из склеенных между собой досок;

2) клеефанерные балки, состоящие из дощатых поясов и приклеенных к ним стенок из водостойкой фанеры.

Дощатоклееные балки применяют, главным образом, в качестве основных несущих конструкций покрытия сельских, общественных и промышленных зданий, используют их также в виде прогонов, пролеты и нагрузки которых не позволяют применять прогоны цельного сечения, а также в виде главных балок перекрытий, мостов и других сооружений.

В отечественной практике строительства дощатоклееные балки находят применение в покрытиях пролетом до 18 м. За рубежом имеются примеры эффективного применения дощатоклееных балок в покрытиях пролетом до 30 м и более.

Дощатоклееные балки могут быть:

1) односкатными постоянной высоты;

Лекция  6 Клееные балки

Рисунок 1 – Односкатная балка постоянной высоты

2) двускатными переменного сечения, причем h0 не менее 0.4h, где h0 – высота балки у опоры, h – высота в середине пролета;

Лекция  6 Клееные балки

Рисунок 2 – Двускатная балка переменного сечения

3) ломаными, состоящими из двух прямолинейных элементов, соединенных в коньке зубчатым соединением;

Лекция  6 Клееные балки

Рисунок 3 – Ломаная балка, состоящая из двух прямолинейных элементов

4) гнутыми;

Лекция  6 Клееные балки

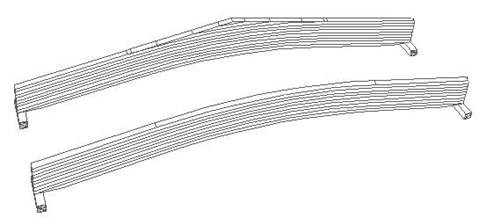

Рисунок 4 – Гнутые балки переменного и постоянного сечения

Балки склеиваются из досок толщиной не более 42 мм (для гнутоклееных – не более 33 мм). Сечения дощатоклееных балок принимают в большинстве случаев шириной не более 17 см, что позволяет изготовлять их из цельных по ширине досок. Балки большей ширины изготовляют из менее широких досок, склеенных между собой кромками с расположением стыков вразбежку, что увеличивает трудоемкость их изготовления. Формы поперечных сечений балок могут быть весьма разнообразными. Традиционными формами сечения являются прямоугольное массивное, реже двутавровое или тавровое (т.к.они не технологичны в изготовлении).

Лекция  6 Клееные балки

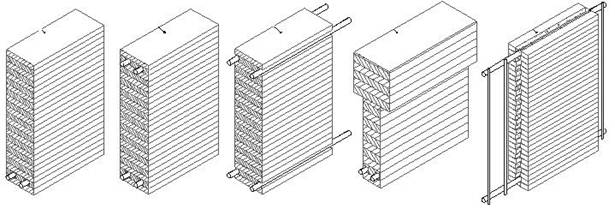

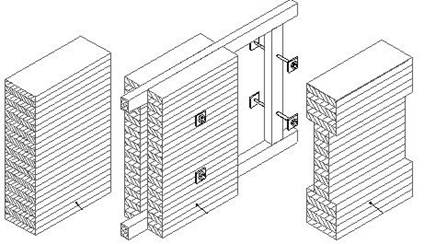

Рисунок 5 – Виды сечений дощатоклееных балок



Высота балок (h) принимается в пределах h=(1/8…1/12)l.

Для обеспечения устойчивости балок из их плоскости отношение высоты балки h к ширине b не должно быть больше 6 (h/b

Доски располагаются по высоте сечения балок таким образом, чтобы древесина наиболее высокого качества размещалась в наиболее напряженных нижней и верхней зонах.

Лекция  6 Клееные балки

Рисунок 6 – Расположение досок в балке

По длине доски дощатоклееных балок стыкуются на зубчатый шип. Стыки смежных слоев должны располагаться вразбежку на расстоянии не менее 30 см.

Расчет дощатоклееных балок покрытий.

В большинстве случаев расчет производят по схеме однопролетной свободно опертой балки на равномерную нагрузку q от собственной массы покрытия, балки и массы снега.

Дощатоклееные балки рассчитывают как балки цельного сечения. За основное расчетное сопротивление при изгибе принимается для сосны

1 сорта Ru=14 МПа

2 сорта Ru=13 МПа

3 сорта Ru=8.5 МПа

При расчете дощатоклееных балок выполняют следующие проверки.

1. Проверка прочности по нормальным напряжениям:

Лекция  6 Клееные балки

Здесь введены коэффициенты к моменту сопротивления:

m

h=70 см

h<70 см

h>70 см

mф – коэффициент формы, для балок прямолинейной формы сечения mф =1, для балок двутавровых сечений mф даны в учебнике Г. Г. Карлсена в зависимости от отношения ширины стенки к ширине пояса.

Расчетное сечение, где действуют максимальные нормальные напряжения, в балках переменной высоты не совпадает, как в балках постоянной высоты, с местом действия максимального изгибающего момента, поскольку момент сопротивления сечений уменьшается у них от середины балки быстрее, чем изгибающий момент. Расстояние расчетных сечений от опор Х определяется путем отыскания максимума эпюры нормальных напряжений по длине балки.

Это сечение находится из общего выражения для нормальных напряжений

Лекция  6 Клееные балки

Для нахождения экстремальных точек эпюры напряжений необходимо приравнять нулю выражение, полученное после дифференцирования выражения для

В двускатной балке переменного сечения при равномерно распределенной нагрузке

Лекция  6 Клееные балки,

где hоп – высота опорного сечения,

h – высота сечения в середина пролета балки.

Изгибающий момент в этом случае равен

Лекция  6 Клееные балки

Лекция  6 Клееные балки

Рисунок 7 – Эпюра изгибающего момента М

В гнутоклееных балках дополнительно проверяется еще и напряжения растяжения в гнутой зоне.

2. Расчет на устойчивость плоской формы деформирования изгибаемых элементов.

Лекция  6 Клееные балки,

где М – максимальный изгибающий момент на рассматриваемом участке lp

m

3. Проверка прочности по скалывающим напряжениям в сечении с максимальной поперечной силой выполняется по формуле Журавского

Лекция  6 Клееные балки,

где Q – поперечная сила, Sбр – статический момент относительно нейтральной оси той части площади сечения, которая расположена выше или ниже проверяемого шва, Jбр – момент инерции сечения, b – ширина балки, и при двутавровом сечении – ширина стенки (b=bст).

4. Расчет по прогибам.

СНиП II-25-80 дает формулу для определения наибольшего прогиба шарнирно-опертых балок в виде:

Лекция  6 Клееные балки,

где f0 – прогиб балки постоянного сечения высотой h без учета деформаций сдвига, для загруженной равномерно-распределенной нагрузкой

Лекция  6 Клееные балки,

h – наибольшая высота сечения,

l – пролет балки,

k – коэффициент, учитывающий влияние переменности высоты сечения, для балки постоянного сечения k=1,

с – коэффициент, учитывающий влияние деформации сдвига от поперечной силы.

Значение коэффициентов k и с для основных расчетных схем балок даны в приложении СНиП.

При проверке балки по прогибам должно выполняться условие

Лекция  6 Клееные балки, Лекция  6 Клееные балки

Кроме основных проверок в ряде случаев выполняются дополнительные проверки. К таким проверкам относятся проверка на смятие опорной площадки балки, проверка напряжений растяжения в гнутых балках и т.п.

Кроме однопролетных балок в ряде случаев с эффектом применяют многопролетные и консольные дощатоклееные балки. Расчет таких балок производится по общим принципам строительной механики с учетом  формы и высоты сечения (коэффициентов m

В случае, если необходимо повысить несущую способность и жесткость балки иногда выполняют армирование дощатоклееных балок.

Дощатоклееные армированные балки представляют собой деревянные клееные балки, в которые вклеиваются стержни стальной арматуры.

Лекция  6 Клееные балки

Рисунок 8 – Дощатоклееная армированная балка

Целесообразно выполнять армирование двойной арматурой классов A-III и A-IV. Процесс армирования находится в пределах 2…4 %. Клей чаще всего эпоксидно-цементный.

Расчет армированных балок на изгиб производится с учетом совместной работы клееной древесины и арматуры методом приведенных сечений, учитывающим модуль упругости древесины и стали.

Лекция  6 Клееные балки

Расчет армированных балок по прочности производят исходя из того, что древесина разрушается раньше, чем стальная арматура:

Лекция  6 Клееные балки

Клеефанерные балки

По форме сечения могут быть коробчатыми, двутавровыми, двутаврово-коробчатыми (склеенными из двух или нескольких двутавров), треугольными, трапециевидными.

Однако наибольшее распространение в отечественном и зарубежном строительстве получили первые три вида балок:

1) коробчатого сечения

Лекция  6 Клееные балки

Рисунок 9 – Клеефанерная балка коробчатого сечения

2) двутаврового сечения

Лекция  6 Клееные балки

Рисунок 10 – Клеефанерная балка двутаврового сечения

3) двутаврово-коробчатого сечения

Лекция  6 Клееные балки

Рисунок 11 – Клеефанерная балка двутаврово-коробчатого сечения

Традиционно клеефанерные балки состоят из дощатых поясов и фанерных стенок, однако в настоящее время предпринимаются попытки создания цельнофанерных конструкций, что позволяет экономить пиломатериал. Примером таких конструкций является цельнофанерная клееная балка, изобретенная в США

Лекция  6 Клееные балки

Рисунок 12 – Цельнофанерная клееная балка двутаврового сечения

Предпринимаются попытки создания балок двутаврового сечения с поясами из манерных профилей (уголков), С-Петербург.

По длине клеефанерные балки могут иметь постоянное или переменное сечение.

Их высоту в середине пролета определяют расчетом на изгиб и она получается близкой к 1/10…1/12 пролета.

Высоту сечения на опоре определяют расчетом стенок на срез и устойчивость, но она должна быть не меньше 0.4 пролета.

Стенки клеефанерых балок изготавливают из водостойкой строительной фанеры толщиной 10…12 мм. Направления наружных волокон фанеры следует принимать параллельным волокном поясов и продольным осям балки. При этом стенка работает на изгиб в направлении наибольшей прочности и жесткости. Фанера стыкуется «на ус», либо встык с накладками. Как правило, в местах стыкования фанеры ставятся ребра жесткости, т.е. по длине балки ребра ставятся с шагом, равным 1/8…1/10 пролета.

Лекция  6 Клееные балки

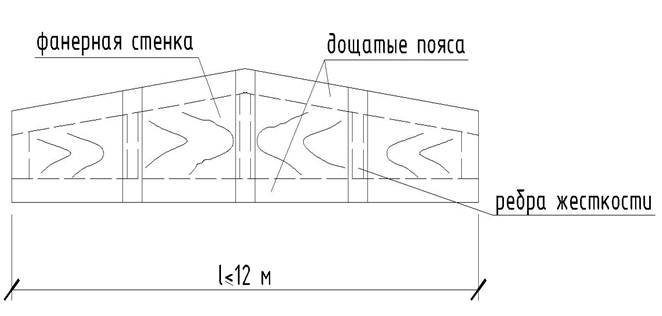

Рисунок 13 – Расстановка ребер жесткости

По плоскостям склеивания с фанерными стенками пояса должны иметь прорези для того, чтобы ширина клеевых швов не превосходит 10 см для предотвращения перенапряжений швов при короблении. По длине доски соединяются зубчатым стыком.

Нижние растянутые пояса должны изготовляться из досок 2 (или 1) сорта, сжатые пояса и ребра – из 2 (или 3) сорта.

Расчет ребристых клеефанерных балок производят на изгиб с учетом совместной работы дощатых поясов и фанерных стенок.

В двускатных балках переменной высоты сечения, где при равномерной нагрузке действуют максимальные напряжения изгиба, находятся не в середине пролета, а на расстоянии Х от опоры:

Лекция  6 Клееные балки

где

l – пролет балки,

i – уклон верхнего пояса.

Изгибающий момент в этом сечении равен Лекция  6 Клееные балки. Геометрические характеристики сечений клеефанерных балок определяются с учетом различных модулей упругости древесины (Eg) и фанеры (Еф).

В результате определяются приведенные к древесине поясов геометрические характеристики сечения

Лекция  6 Клееные балки

Лекция  6 Клееные балки

При расчете ребристой клеефанерной балки выполняют следующие проверки.

1. Проверка нормальных напряжений в поясах из древесины и фанерной стенке балки производится на действие максимального изгибающего момента по формулам:

- для растянутого пояса

Лекция  6 Клееные балки,

- для сжатого пояса

Лекция  6 Клееные балки,

здесь

- для фанерной стенки

Лекция  6 Клееные балки,

mф – коэффициент, учитывающий снижение сопротивления фанеры в стыке «на ус» (для обычной фанеры m=0.6, для бакелизированной 0.8)

2. Проверка прочности фанерных стенок на совместное действие касательных и нормальных напряжений с учетом анизотропии фанеры, т.е. проверка по главным напряжениям в зоне перехода от поясов к стенкам

Лекция  6 Клееные балки,

  – главные напряжения,

Rф – расчетное сопротивление фанеры растяжению под углом

3. Проверка на скалывание между слоями шпона в местах приклейки стенок к поясам

Лекция  6 Клееные балки (0.6 МПа)

Sn – статический момент пояса относительно оси балки,

Rфск – расчетное сопротивление фанеры скалыванию.

4. Проверка фанерной стенки на срез (у опор) по нейтральной оси

Лекция  6 Клееные балки

Sпрф – приведенный к фанере статический момент половины поперечного сечения балки относительно ее оси,

– суммарная толщина фанерных стенок.

5. Проверка стенки на местную устойчивость (в середине приопорной панели)

Для обеспечения устойчивости стенки при продольном расположении волокон относительно оси балки должно быть hст/

Если hст/

Расчет устойчивости следует производить по формуле:

Лекция  6 Клееные балки

Здесь Кu, К

hст – высота стенки между внутренними гранями полок, hрасч= hст при а

hрасч= а при а< hст, а – расстояние между ребрами в свету.

Лекция  6 Клееные балки

Рисунок 14 – Расстановка ребер жесткости

Здесь

6. Расчет по прогибам

Лекция  6 Клееные балки, Лекция  6 Клееные балки

Лекция  6 Клееные балки

Лекция  6 Клееные балки

Клеефанерная балка с волнистой стенкой относится к классу малогабаритных балок. Пояса состоят из одиночных досок 2-го сорта. Они располагаются горизонтально плашмя, и в их плоскостях образуется волнистые по длине клиновидного сечения.

Фанерная стенка имеет волнистую форму, вклеиваются краями в пазы.

Лекция  6 Клееные балки

Рисунок 15 – Клеефанерная балка с волнистой стенкой

Благодаря волнистой форме стенка лучше сопротивляется потере устойчивости, чем плоская.

Расчет плоских балок производится с учетом того, что стенка практически не работает на нормальные напряжения при изгибе и эти напряжения воспринимаются только поясами. Кроме того благодаря своей форме стенка является податливой, поэтому расчет таких балок по прочности и прогибам при изгибе производят как составных балок с податливой стенкой.
