Производство гипсовых вяжущих в   гипсоварочных котлах получило наибольшее распространение (рисунок)

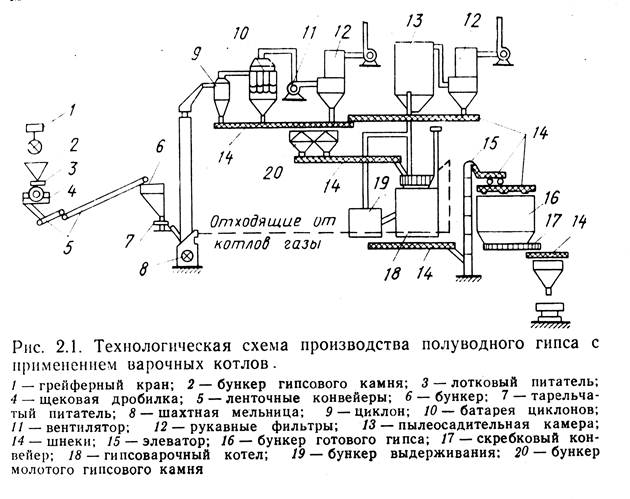

Производство гипсовых вяжущих в   гипсоварочных котлах получило наибольшее распространение (рисунок). Гипсовый камень предварительно дробится в щековой дробилке. Для той же цели могут использоваться молотковые и конусные дробилки. Дробленый материал поступает на помол в шахтную мельницу (или же аэробильную, ролико-маятниковую, шаровую).




 Белов В.В. Конспект лекций по курсу Вяжущие веществаБелов В.В. Конспект лекций по курсу Вяжущие вещества

Широко применяется шахтная молотковая мельница. Она состоит из размольной камеры и быстро вращающегося ротора с дисками, на которых шарнирно укреплены молотки. Над мельницей находится прямоугольная металлическая шахта высотой 9—14 м, а на высоте 1 м от размольной камеры — течка, через которую в мельницу поступает предварительно дробленое сырье. Попадая на вращающийся ротор, оно измельчается в тонкий порошок. В шахтной мельнице может одновременно осуществляться помол и сушка сырья. Это  особенно ценно, так как наличие влаги затрудняет помол гипсового камня, а предварительная сушка сырья в отдельном аппарате, например, сушильном барабане, усложняет  технологическую схему.

Источником теплоты для сушки материала в шахтных мельницах в большинстве случаев являются отработанные в варочных котлах газы с температурой 350— 500 °С и выше. Непрерывно поступая под ротор мельницы, они уносят с собой продукт помола вверх в шахту, где он подсушивается. При этом процесс саморегулируется— более крупные зерна выпадают из газового потока и снова поступают в мельницу, где повторно измельчаются, а мелкие уносятся в пылеулавливающие устройства. Обычно скорость горячих газов в шахте составляет 4—б м/с. При ее уменьшении помол становится более тонким, при увеличении —- более грубым. Тонкодисперсные частицы, уловленные системой пылеочистки, поступают в гипсоварочный котел.

Гипсоварочный котел — цилиндр с вогнутым сферическим днищем, изготовленный из жароупорной стали и обмурованный кирпичной кладкой. Под котлом находится топка, сводом которой служит днище котла. Внутри котла попарно один над другим проходят металлические жаровые трубы. Продукты сгорания топлива омывают днище котла, затем, проходя по кольцевым каналам, обогревают его боковые стенки, попадая в жаровые трубы, нагревают их, а затем подаются в шахтную мельницу или удаляются через дымовую трубу. В результате обеспечиваются равномерный обогрев материала и полное использование теплоты дымовых газов. Материал в котле перемешивается вертикальным валом с верхней и нижней мешалками.

Предварительно разогретый котел загружают сверху через отверстие в крышке при непрерывной работе мешалки. После загрузки первой порции ожидают признаков «кипения», вызванного выделением паров воды. Затем продолжают постепенно засыпку гипсового порошка и следят, чтобы гипс все время находился в кипящем состоянии.

Продолжительность дегидратации гипсового камня в котлах зависит от их емкости, тонкости помола порошка и т. д. Она колеблется от 50 мин до 2,5 ч. В котлах, например, объемом 12 м3 температура сырья быстро поднимается с 80 до 119°С. Затем, несмотря на поступление теплоты, некоторое время она сохраняется постоянной. Это соответствует периоду выделения из гипса кристаллизационной воды и превращения ее в пар. Бурное кипение материала требует большого расхода теплоты. По мере уменьшения в порошке количества двугидрата теплота начинает расходоваться не только на физико-химические процессы, но и на нагрев образовавшегося полугидрата. Слишком высокая температура (170—180°С) может вызвать вторичное его кипение, обусловленное дегидратацией полуводного гипса. При этом возможна осадка материала, что затрудняет выгрузку его из  котла.

По окончании варки материал выгружают в бункер выдерживания для постепенного охлаждения в течение 20—30 мин. Объем бункера обычно вдвое больше объема котла. Выдерживание улучшает качество вяжущего. Оставшийся двугидрат за счет теплоты выгруженного материала переходит в полугидрат. Одновременно под действием паров воды растворимый ангидрит гидратируется до полугидрата. В результате выравнивается состав продукта, снижается его водопотребность и повышается качество.

Получаемый в варочных котлах продукт в основном состоит из b-полугидрата. Однако содержание в нем Производительность наиболее перспективного варочного котла СМЛ-158 вместимостью 15,2 м3 составляет 8,5 т/ч. Удельный расход условного топлива на 1 т гипса составляет 52 кг при использовании твердого топлива и 40 кг при использовании газа и мазута. Удельный расход электроэнергии 105—110 МДж.

На многих заводах процесс варки гипса в котлах автоматизирован. Загрузка котла сырьем до определенного уровня, поддержание заданной температуры гипса в конце варки, перемещение выгрузочного шибера выполняются соответствующими исполнительными механизмами. В результате сокращаются затраты ручного труда, уменьшается вероятность перегрева обечаек и днищ котлов, стабилизируется процесс варки и повышается  качество продукции.

Заполнение котла гипсом контролируется сигнализатором уровня. Сигнал датчика передается на электродвигатель шнека-загрузчика и отключает его. Режим варки и конечная температура гипса контролируются манометрическим термометром или термометром сопротивления. При достижении заданной температуры гипса подается сигнал на включение электродвигателя привода шибера котла. Включение двигателя для работы по закрытию шибера происходит с помощью реле времени. Реле настраивают на подбираемое опытным путем время, достаточное для полного опорожнения котла. После закрытия шибера подается сигнал на включение шнека-загрузчика котла, и цикл повторяется.

Варочные котлы отличаются простотой обслуживания, удобством регулирования и контроля режима обжига. Обрабатываемый в них материал с пламенем и дымовыми газами не соприкасается и не загрязняется золой. Однако варочным котлам присущи и некоторые недостатки: периодичность работы, быстрая изнашиваемость днища и обечаек котлов, сложность улавливания гипсовой пыли.

Дальнейшим усовершенствованием гипсоварочных котлов является перевод их с периодического режима работы на непрерывный. Тонкомолотый гипс загружают в котел непрерывно ниже уровня поверхности обрабатываемого материала. Образующийся в процессе варки полугидрат имеет меньшую плотность, поэтому он вытесняется из нижней зоны непрерывно поступающим в котел сырым гипсовым порошком. Поднимаясь, полугидрат доходит до окна в боковой стенке котла и самотеком поступает в бункер выдерживания. Производительность таких котлов в 2—3 раза выше, чем котлов периодического действия. Однако конструктивная сложность снижает надежность их работы и ограничивает распространение.
